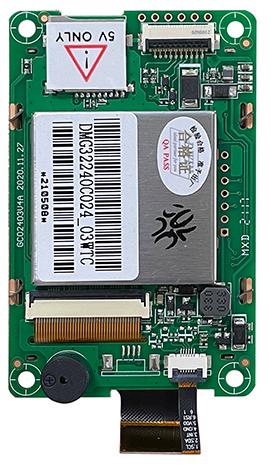

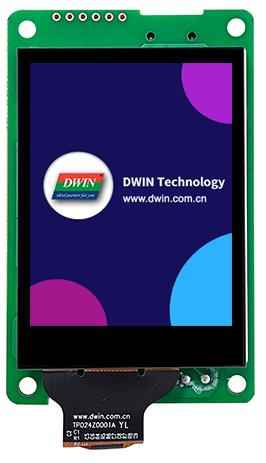

DMG32240C024_03W DWIN T5L1 UART HMI 2.4" TN-TFT ЖК-дисплей коммерческого класса

Степень применения [Основные параметры]

Коммерческий класс

Диагональ [Дисплей]

2.4"

3D-данные [3D-данные]

9143

Разрешение [Дисплей]

320×240

Срок жизни [Дисплей]

≥ 20 000ч

Установочные размеры, мм [Размеры]

43.7(+0.3)×60.5(+0.3)

Периферия [Пользовательский интерфейс и периферия]

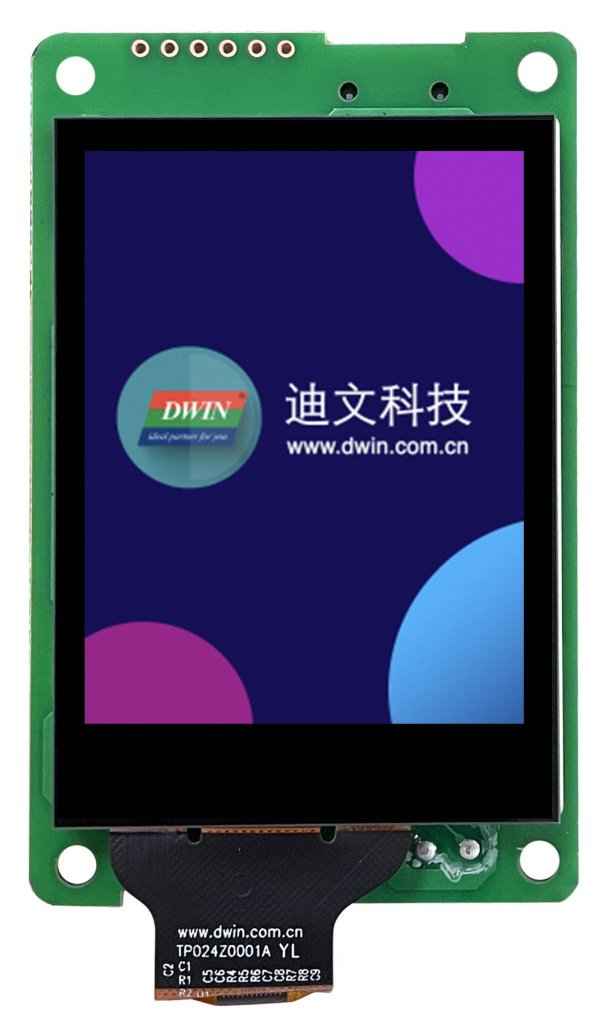

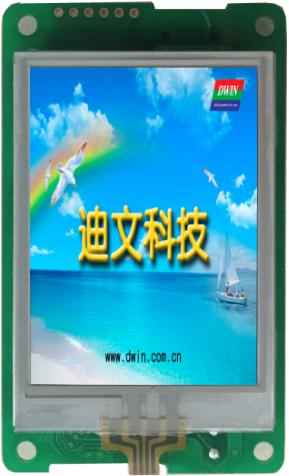

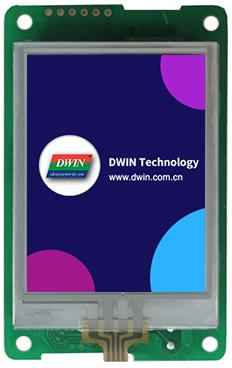

DMG32240C024_03WTC Емкостная сенсорная панель, Зуммер / DMG32240C024_03WTR Резистивная сенсорная панель, Зуммер / DMG32240C024_03WN Без сенсорной панели, зуммер

Цветность [Дисплей]

262K (262144) 18-bit 6R6G6B

Тип ЖК-дисплея [Дисплей]

TN, TFT LCD

Яркость [Дисплей]

WTC: 270 нит / WTR: 240 нит / WN: 300 нит

Угол обзора（V.A.) [Дисплей]

Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)

Поддержка поворота 0°/90°/180°/270° [Дисплей]

Есть

Область отображения (Active Area, A.A.) [Дисплей]

36.7×49.0

Область просмотра (View Area, V.A.) [Дисплей]

37.9×50.2

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Тип Touch [Сенсорные параметры]

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Пленка ITO + стекло ITO

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

4.5~5.5

Напряжение питания, тип. [Напряжение и ток]

5V

Рабочий ток [Напряжение и ток]

VCC=5 В, максимальная подсветка, 240 мА

Рабочая температура [Рабочая среда]

-20~70℃

Температура хранения [Рабочая среда]

-30℃~80℃

Рабочая влажность [Рабочая среда]

10% ~ 90% относительной влажности, типичное значение 60% относительной влажности

LCM интерфейс [Интерфейс]

FPC40_0.5mm, RGB interface

RTP интерфейс [Интерфейс]

FPC4 1.0 мм

CTP интерфейс [Интерфейс]

6Pin_0.5mm, интерфейс IIC

Скорость передачи данных [Интерфейс]

3150~3225600 бит/с, тип. 115200 бит/с

Выходное напряжение [Интерфейс]

Выход 1: Iout = -4 мА; 3.0~3.3В. Выход 0: Iвых = 4 мА; 0~0.3В

Входное напряжение (RXD) [Интерфейс]

Вход 1: 2.4~5.0 В. Вход 0: 0~0.5В

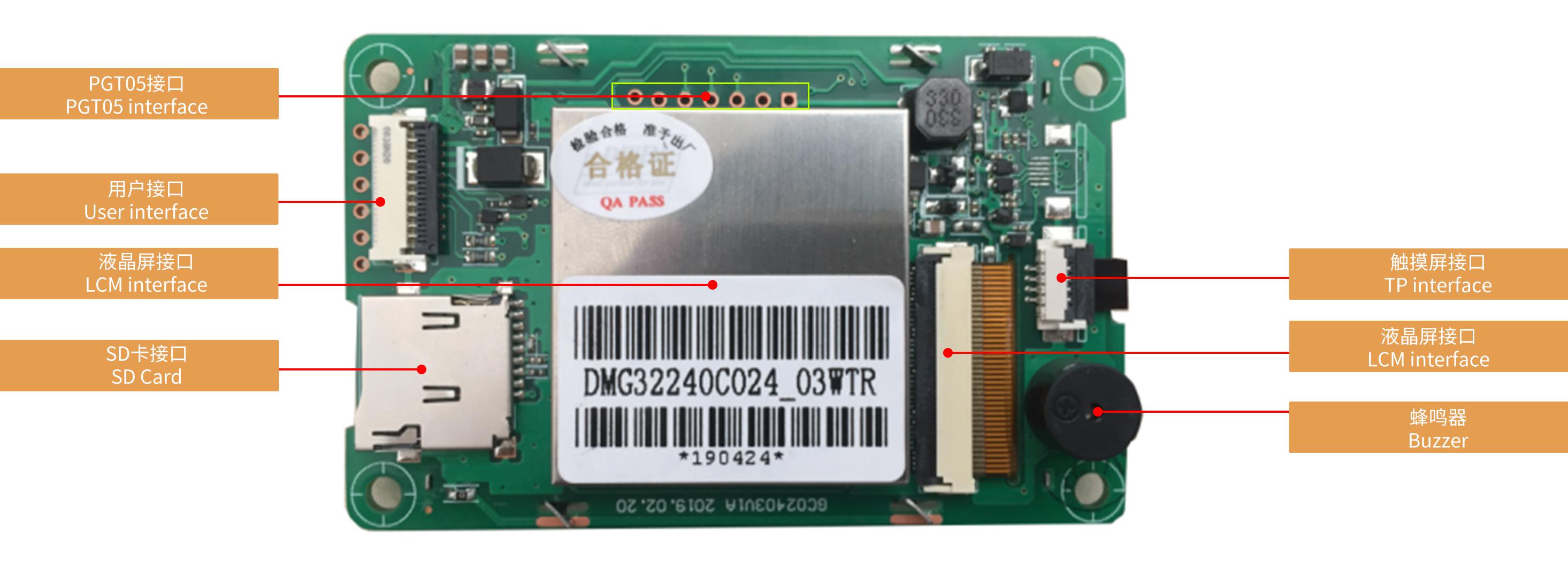

Пользовательский интерфейс [Интерфейс]

Защелкивающийся разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/сUART2: TTL/CMOS; UART4: TTL/CMOS; (Доступно только после настройки ОС)

Flash память [Память]

16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз

Зуммер [Интерфейс]

Пассивный зуммер 3V. Мощность: <1 Вт

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

Разъем [Интерфейс]

10Pin_1.0mm

Формат данных [Интерфейс]

UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)

Номинальная мощность [Электрические характеристики]

<5W

PGT05 интерфейс [Интерфейс]

Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние

Видео [Видео]

https://cdn.globalso.com/dwin-global/style/global/video/DMG19108C215_03WTC.mp4

В наличии

Да

ASIC T5L [Информация об ASIC]

T5L1

T5L1 ASIC [Информация об ASIC]

Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз

ESD test [Рабочая среда]

Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation

EFT test [Рабочая среда]

Power supply ±1KV; 100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2021-11-02

Гарантия

1 год

Страна бренда

Китай

• Datasheet

  10_DMG32240C024_03W.zip — Размер 3959Кб

• DMG32240C024_03WN.pdf — Размер 4.3Кб

• DMG32240C024_03WTC.pdf — Размер 2797.1Кб

• DMG32240C024_03WTR.pdf — Размер 2591.8Кб
