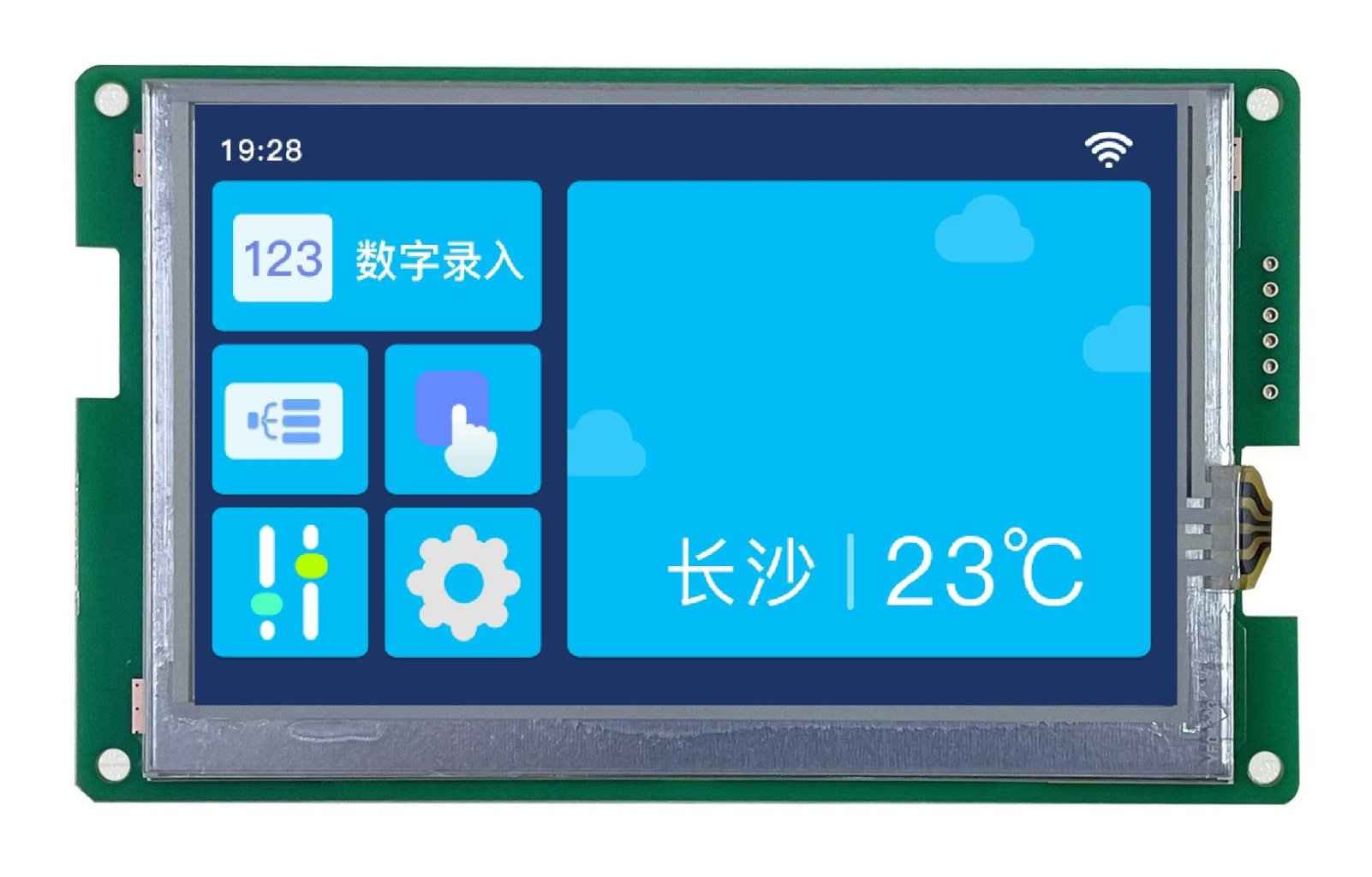

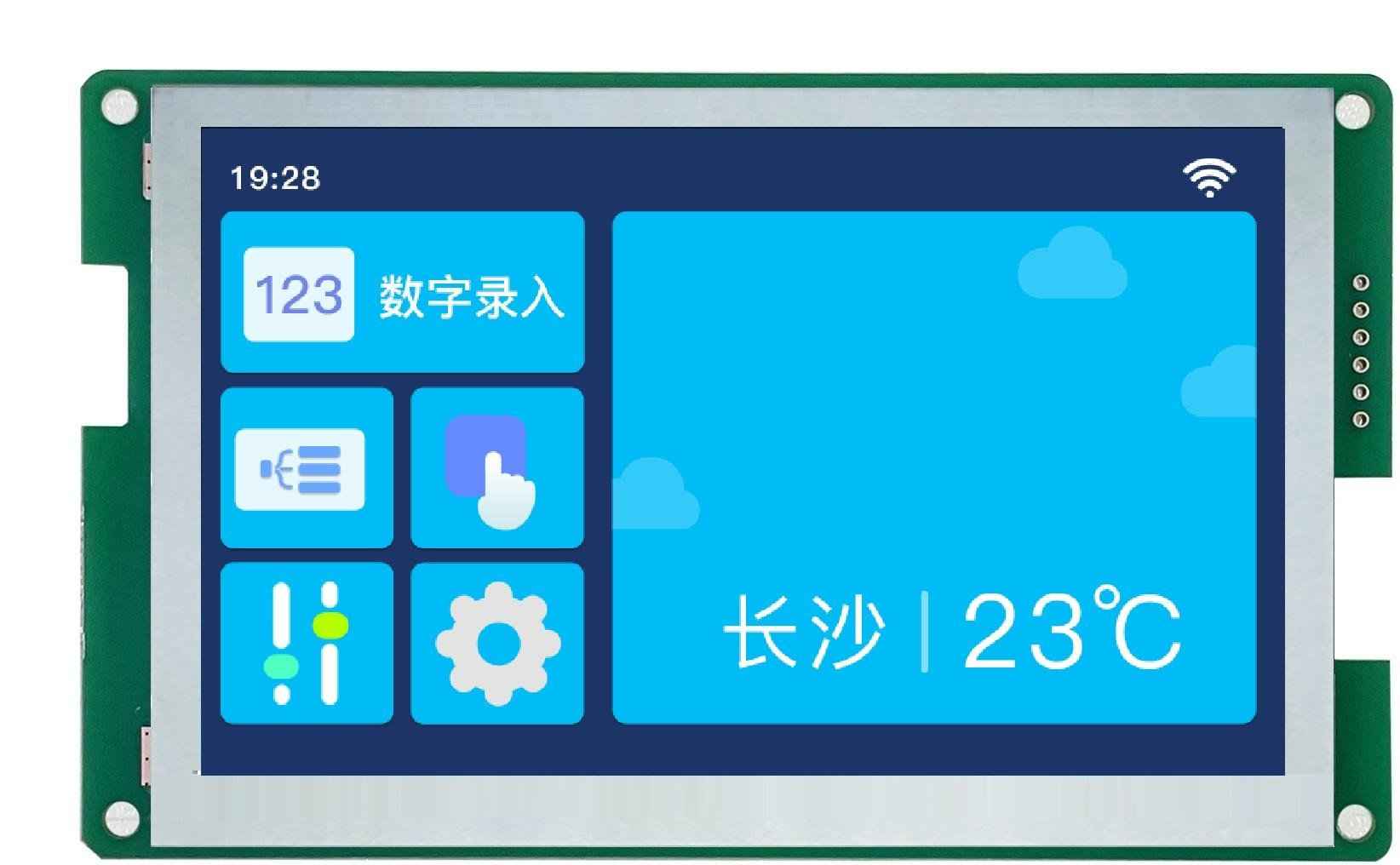

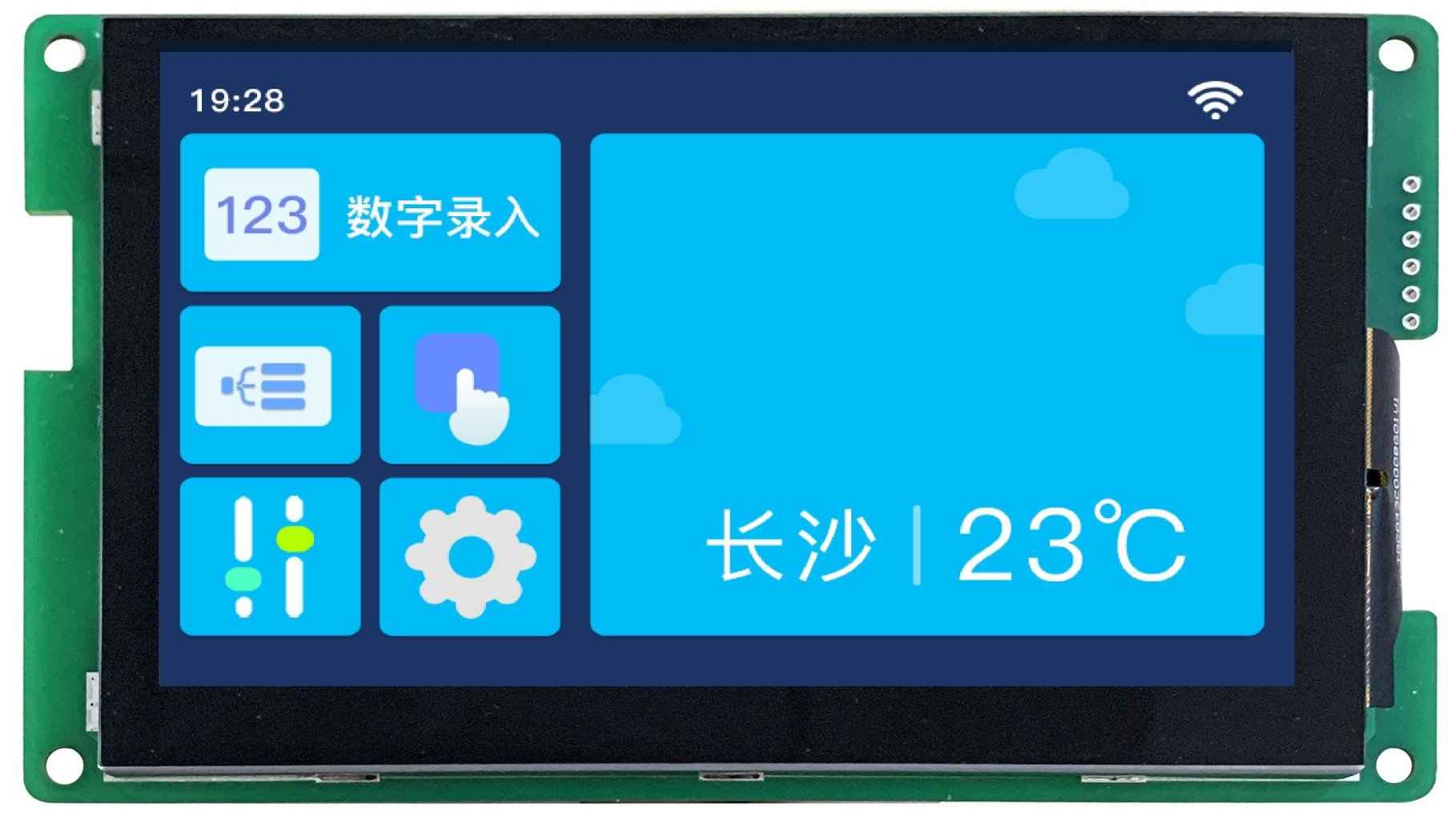

DMG80480C043_01W T5L1 UART HMI 4.3" IPS ЖК-дисплей коммерческого класса

DMG80480C043_01W T5L1 UART HMI 4.3" IPS ЖК-дисплей коммерческого класса

Описание товара:

DMG80480C043_01W

DWIN IPS-TFT-LCD 4.3 дюйма, ASIC T5L1 разрешением 480*800 пикселей, 24-бит 16.7М цветов, широкий угол обзора

Нет сенсорного экрана / Резистивный сенсорный экран / Емкостный сенсорный экран Опционально.
Соединительный провод 10Pin1.0mm FCC, связь с интерфейсом TTL UART.
Простота проектирования мощные программные средства проектирования DWIN Интеллектуальный дисплей HMI.
Высококачественный TFT ЖК-модуль с IPS-экраном.
Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KEIL C51.

Характеристики

Основные параметры
Степень применения	Коммерческий класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	4.3"
Разрешение	800×480
Срок жизни	≥ 10 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	_WTC: 270 нит / _WTR: 250 нит / _WN: 300 нит
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Область отображения (Active Area, A.A.)	93.6×56.16
Область просмотра (View Area, V.A.)	94.4×57.0
Подсветка	LED
Яркость	270 nit
Размеры
Установочные размеры, мм	106.50(+0.3)×68.30(+0.3)
Размеры (ШxВxГ), мм	121.9×73.2×14.3

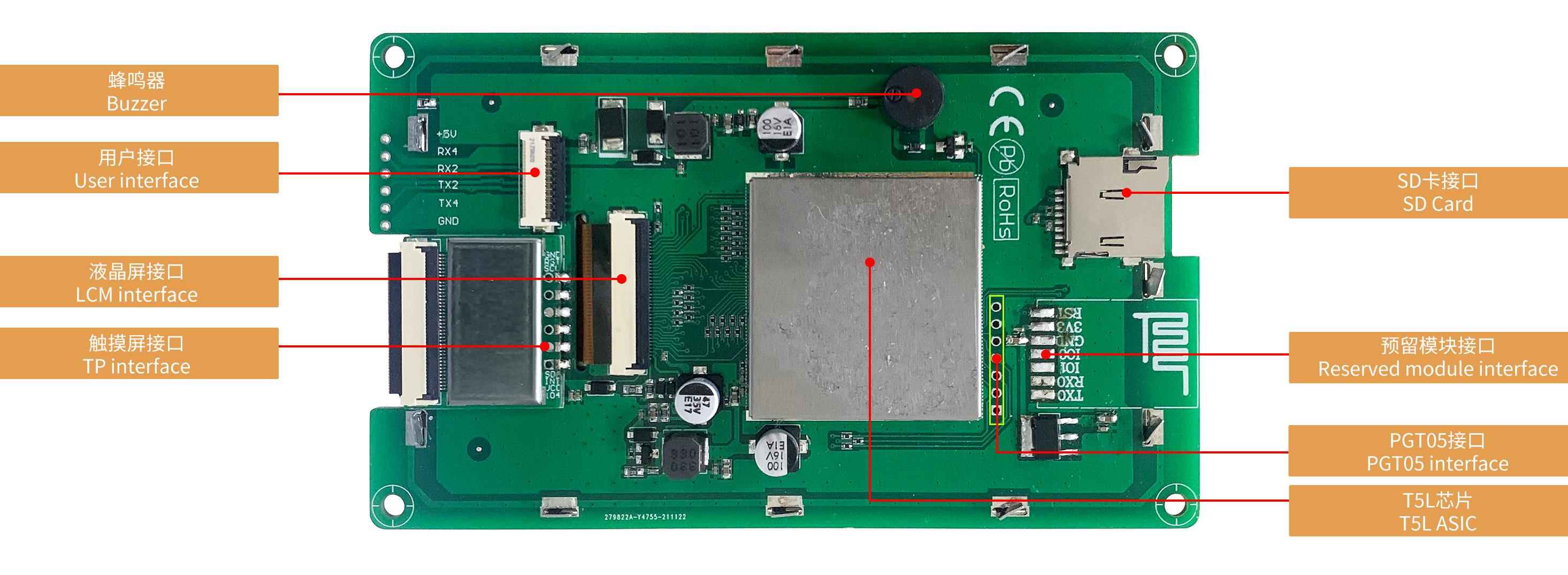

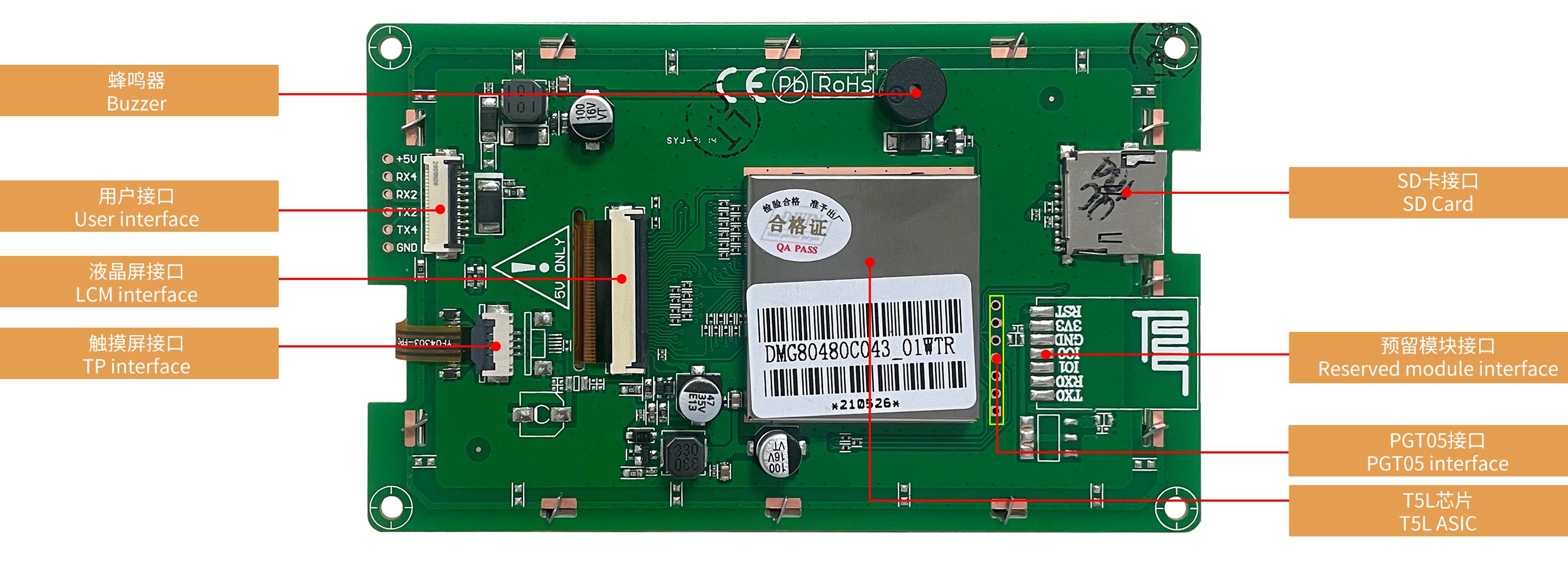

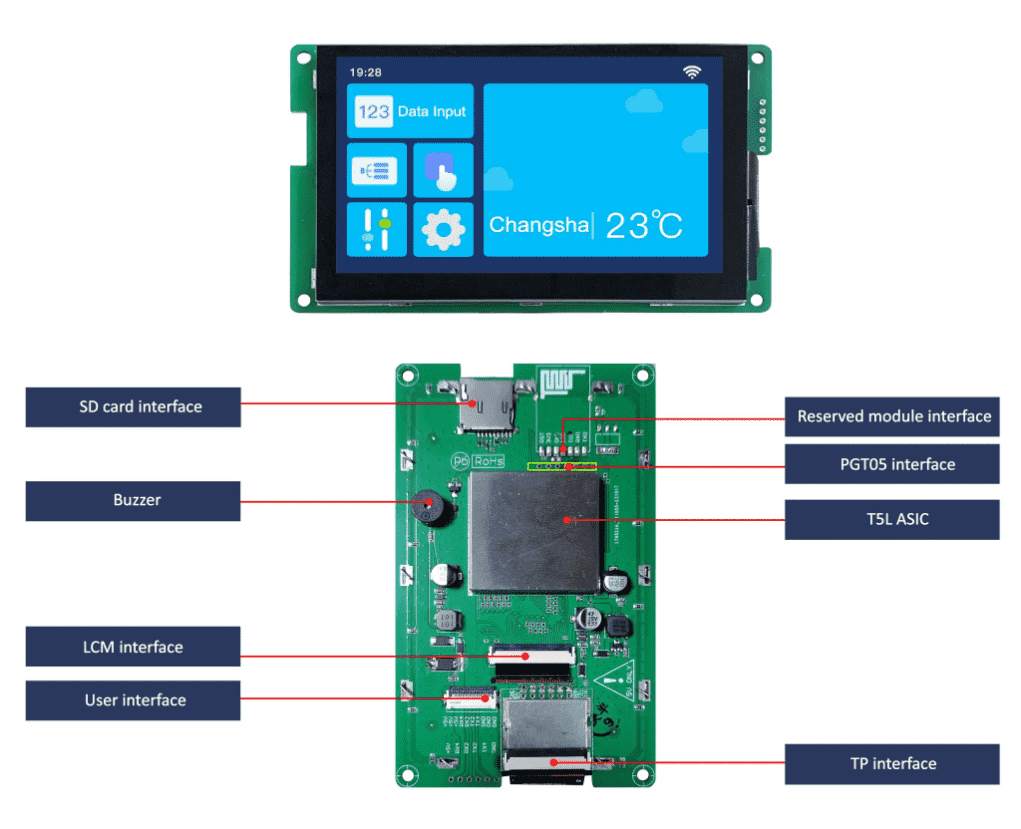

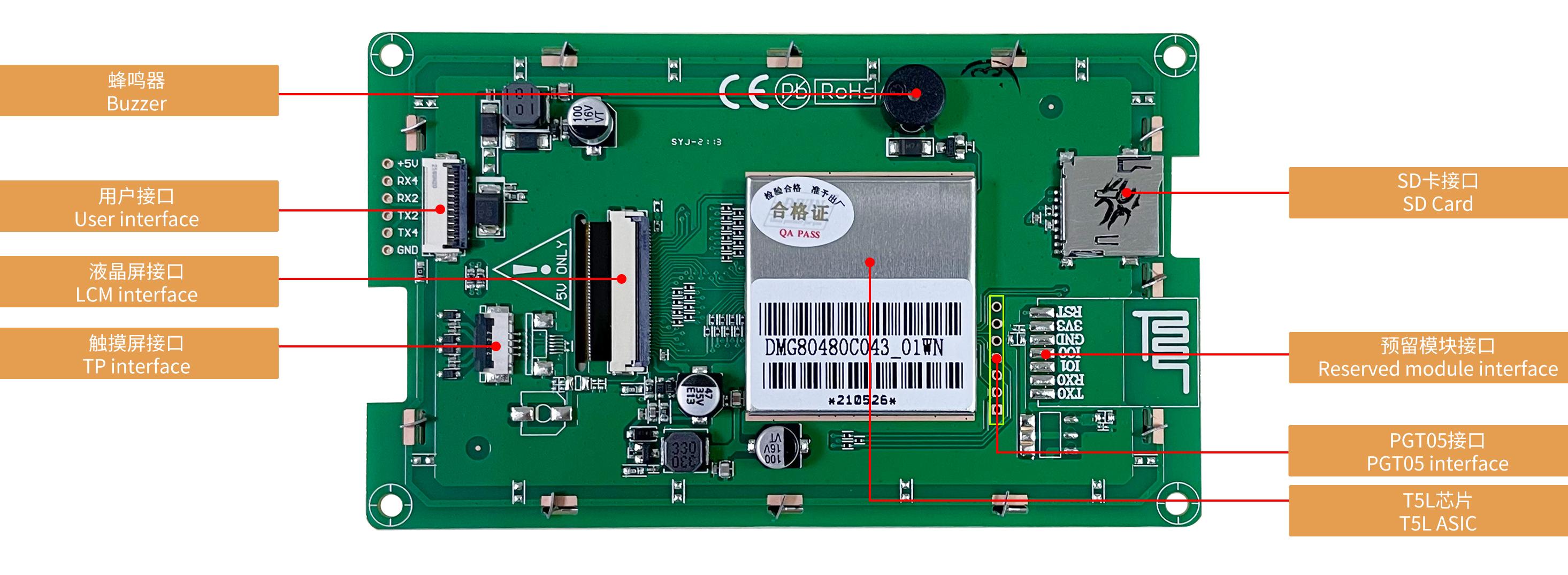

Пользовательский интерфейс и периферия
Периферия	_01WTC Емкостная сенсорная панель, Зуммер, Зарезервированный интерфейс модуля WIFI / _01WTR Резистивная сенсорная панель, Зуммер, Зарезервированный интерфейс модуля WIFI / _01WN Зуммер, зарезервированный интерфейс модуля WIFI
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G + G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	4.5~5.5
Напряжение питания, тип.	5V	Другие товары
Рабочий ток	VCC = +5 В, подсветка включена, 180 мА. VCC = +5 В, выкл., 70 мА.
Рабочая среда
Рабочая температура	-10℃~60℃
Температура хранения	-20℃~70℃
Рабочая влажность	10%~90% относительной влажности
Интерфейс
LCM интерфейс	FPC40_0.5mm, интерфейс RGB
RTP интерфейс	FPC4 1.0 мм
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout =1 мА 3.0~3.3В. Выход 0: Iвых = -1 мА 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4-5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс	ART2: N81, 3,3 В ТТЛ/КМОП. UART4: N81/E81/O81/N82 4 режима (конфигурация ОС)
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	UART2: N81, 3.3 В TTL/CMOS UART4: N81/E81/O81/N82 4 режима (конфигурация операционной системы)
Разъем	10Pin_1.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с флэш-диска USB
PGT05 интерфейс	Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
RAM Memory	128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Nor Flash Memory	512 Кбайт, база данных пользователей(данные сохраняются при отключении питания)
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L1
T5L1 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2022-07-07
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG80480C043_01WTC
