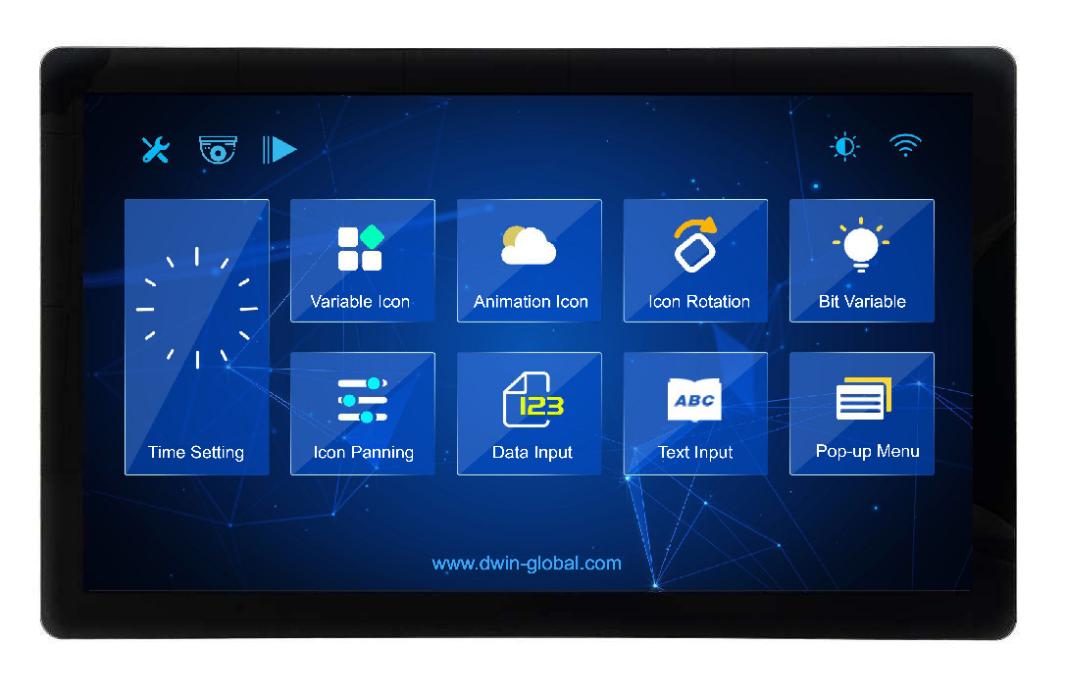

DMG19108C270_05W DWIN UART T5L2 27" IPS ЖК-дисплей 2K HD коммерческого класса
DMG19108C270_05W DWIN UART T5L2 27" IPS ЖК-дисплей 2K HD коммерческого класса фото 2
DMG19108C270_05W DWIN UART T5L2 27" IPS ЖК-дисплей 2K HD коммерческого класса фото 3
DMG19108C270_05W DWIN UART T5L2 27" IPS ЖК-дисплей 2K HD коммерческого класса фото 4
DWIN
Отзывов: 0
Артикул: DMG19108C270_05WTC

Описание товара:

  • DMG19108C270_05W DWIN UART T5L2 27" IPS ЖК-дисплей 2K HD коммерческого класса.
  • Основанный на трех чипах T5L2, работающий под управлением системы DGUS II.
  • Со встроенным зуммером, RTC и интерфейсом динамика.
  • 27.0-дюймовый, 1920*1080 пикселей, широкий угол обзора IPS, смарт-экран 2K HD.
  • UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232.
  • Поддержка функции камеры FSK (без интерфейса камеры FSK на заводе, зарезервирован только его контур, необходимо настроить, чтобы добавить интерфейс камеры FSK).
  • Поддержка воспроизведения аудио и видео.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Степень применения
Коммерческий класс
Диагональ
27"
Разрешение
1920×1080
Срок жизни
≥ 20 000ч
Размеры (ШxВxГ), мм
660.60×398.80×34.30
Вес нетто
6480
Установочные размеры, мм
632.60(+0.5мм)×370.80 (+0.5мм)
Максимальная мощность
<35 Вт
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN UART T5L2 27" IPS ЖК-дисплей 2K HD коммерческого класса
DMG19108C270_05W

国际站PCB模板

4

ASIC Information

T5L2 ASIC*3  Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times

Display

Color 24-bit 8R8G8B
LCD Type IPS, TFT LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85° (L/R/U/D)
Display Area（A.A） 597.89mm (W)×336.31mm (H)
Resolution 1920×1080 pixels (0°/90°/180°/270°)
Backlight LED
Brightness DMG19108C270_05WTC:200nit

Touch parameters

Type CTP (Capacitive touch panel）
Structure G+FF structure with surface cover of tempered glass
Touch Mode Support point touch and drag
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch

Reliability Test

Working Temperature 0℃~50℃ (24V @ 60% RH)
Storage Temperature -10℃~60℃
Working Humidity 10%~90%RH

Voltage & Current

Power Voltage 15~36V, typical value of 24V
Operation Current VCC = 24V, Backlight on,1380mA
VCC = 24V, Backlight off,280mA

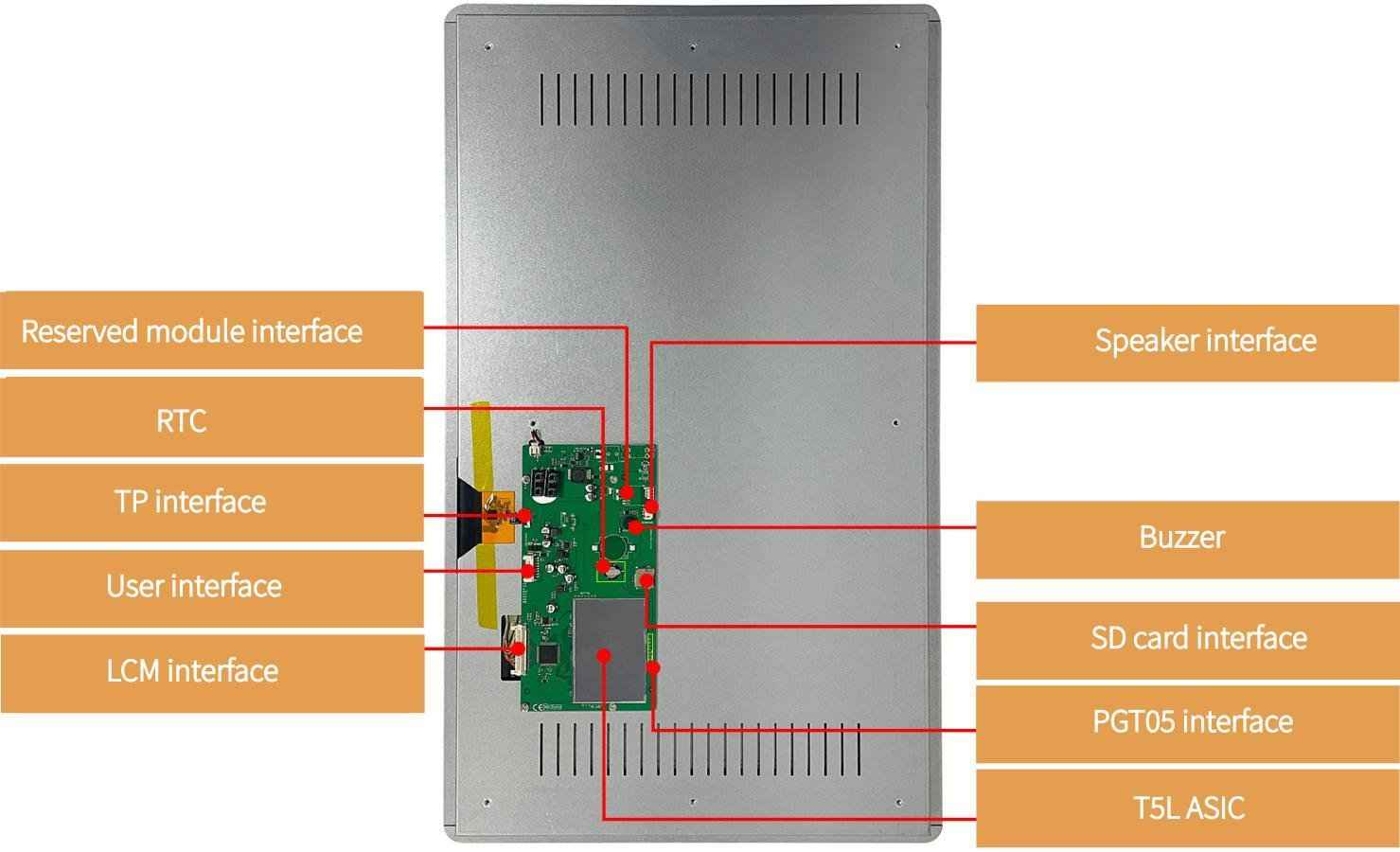

Interface

LCM interface Connector 30Pin_1.0mm, LVDS interface
CTP interface FPC6_1.0mm, IIC interface
Baudrate 3150~3225600bps
Output Voltage Output 1,Iout = -4mA;4.78~5.0 V
Output 0,Iout =4mA;0~0.4 V
Input Voltage
（RXD）  		Input 1;2.5~5.0V
Input 0;1.0V
Mode UART2: ON=TTL/CMOS; OFF=RS232
Expand Flash Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes
NAND Flash
Interface Cable 8Pin_2.0mm
Speaker 2Pin_2.0mm socket, speaker interface
SD interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module
interface 		Wi-Fi module: connect to the cloud platform to update remotely
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

Peripheral

DMG19108C270_05WTC Capacitive touch panel, RTC,Buzzer,Speaker

Application

2K


Характеристики

Основные параметры
Степень применения Коммерческий класс
Дисплей
Диагональ 27"
Разрешение 1920×1080
Срок жизни ≥ 20 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Широкий угол наблюдения, 85°/85°/85°/85°
Область отображения (Active Area, A.A.) 597.89×336.31
Область просмотра (View Area, V.A.) 597.89×336.31
Подсветка LED
Яркость 200 nit
Размеры
Размеры (ШxВxГ), мм 660.60×398.80×34.30
Вес нетто 6480
Установочные размеры, мм 632.60(+0.5мм)×370.80 (+0.5мм)
Размеры (ШxВxГ), мм 660.60×398.80×34.30
Электрические характеристики
Максимальная мощность <35 Вт
Напряжение и ток
Напряжение питания, В 15~36В, тип. 24V
Напряжение питания, тип. 24V Другие товары
Рабочий ток 1380 мА VCC = 24 В, максимальная подсветка. 280 мА VCC = 24 В, подсветка выключена
Рабочая среда
Рабочая температура 0℃~ 50℃(24 В при 60% относительной влажности)
Температура хранения -10℃~ 60℃
Рабочая влажность 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
Interface
FSK Bus Да
Информация об ASIC
ASIC T5L T5L2
Datasheet
Datasheet Загрузить
Версия Datasheet 2023-03-15
Datasheet
Сенсорные параметры
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Вес и габариты
Высота (мм) 34.3
Ширина (мм) 398.8
Вес (грамм) 6480
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG19108C270_05WTC
