DMG12480C068_03W DWIN T5L2 UART HMI 6.8" IPS ЖК-дисплей коммерческого класса

DMG12480C068_03W DWIN T5L2 UART HMI 6.8" IPS ЖК-дисплей коммерческого класса

Описание товара:

DMG12480C068_03W

DWIN IPS-TFT-LCD 6.8 дюйма, разрешение 480*1280 пикселей, 16.7М цветов, широкий угол обзора, коммерческого класса. Основан на T5L2, работает под управлением системы DGUS II

Сенсорная панель: Отсутствует/Резистивная/Емкостная.
Сигнал TTL/CMOS, соединительный кабель FCC 8Pin_2.0mm.
Загрузка через SD-карту или последовательный порт on-line.
Простой в использовании инструмент DWIN DGUS V7.624, не требующий навыков программирования.
Двойной режим разработки: DGUSⅡ/TA (набор инструкций).
С двухъядерным графическим интерфейсом и ОС, графическим интерфейсом с богатыми элементами управления, ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KELI C51.

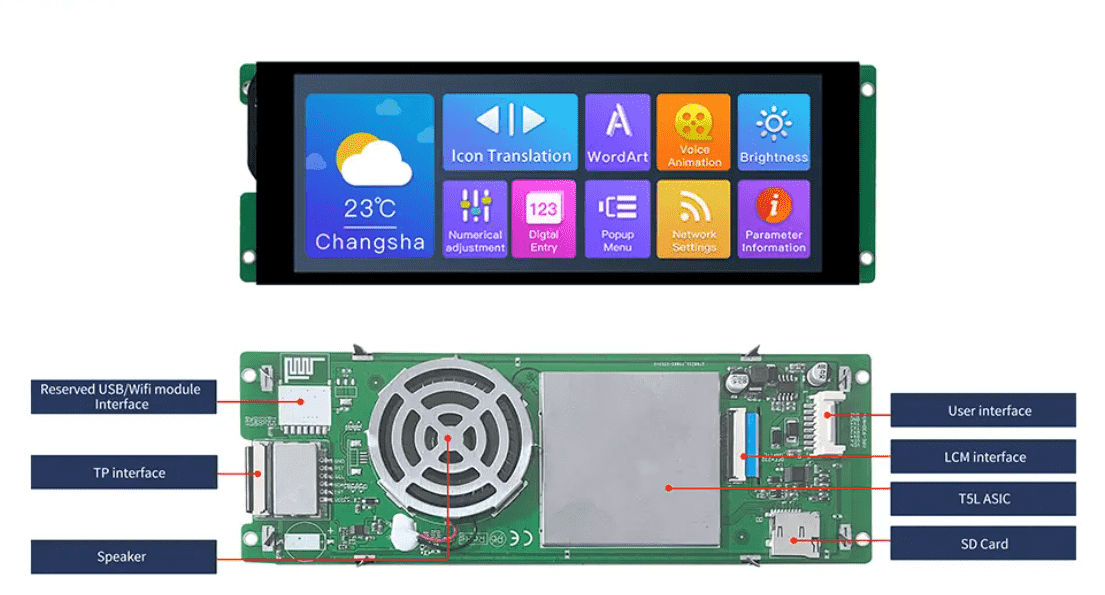

Описание товара

DWIN T5L2 UART HMI 6.8" IPS-TFT ЖК-дисплей коммерческого класса
DMG12480C068_03W

DWIN IPS-TFT-LCD 6.8 дюйма, разрешение 480*1280 пикселей, 16.7М цветов, широкий угол обзора, коммерческого класса. Основан на T5L2, работает под управлением системы DGUS II

DMG12480C068_03WTC

12 (1)

23211q
123123

Характеристики

Основные параметры
Степень применения	Коммерческий класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	6.8"
Разрешение	1280×480
Срок жизни	≥ 20 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	_WTC: 250 нит / _WTR: 250 нит / _WN: 300 нит
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Область отображения (Active Area, A.A.)	160.59×59.72
Подсветка	LED
Яркость	250 nit
Размеры
Размеры (ШxВxГ), мм	198.8×68.3×18.1
Установочные размеры, мм	182.5(+0.3)×67.7(+0.3)
Размеры (ШxВxГ), мм	198.8×68.3×18.1
Пользовательский интерфейс и периферия
Периферия	DMG12480C068_03WTC Емкостный сенсорный экран, встроенный динамик / DMG12480C068_03WN Встроенный динамик / DMG12480C068_03WTR Резистивный сенсорный экран, встроенный динамик
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	7~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12В, максимальная подсветка, 400 мА. VCC = +12В, подсветка выключена, 130мА
Рабочая среда
Рабочая температура	-20~70℃ (12 В при 60% относительной влажности)
Температура хранения	-30~80℃
Рабочая влажность	10%~90% относительной влажности, типичное значение 60% относительной влажности
ESD test	Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test	Power supply ±1KV; 100KHz Normal operation

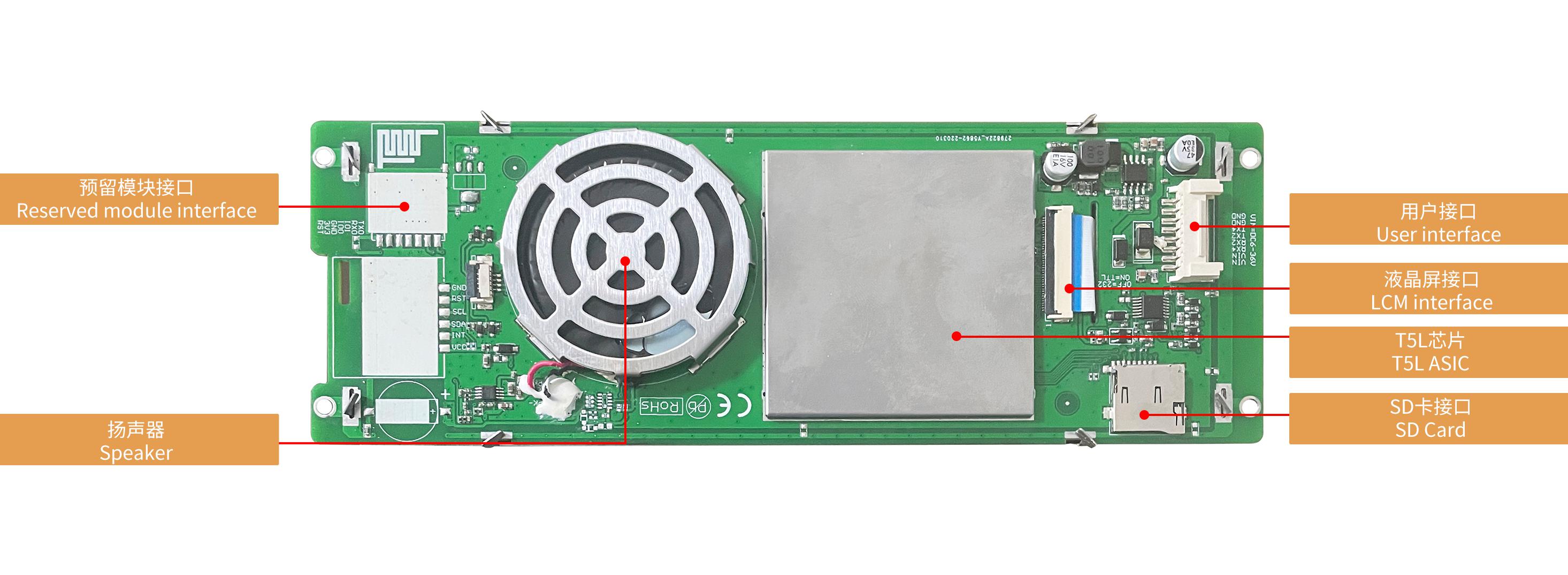

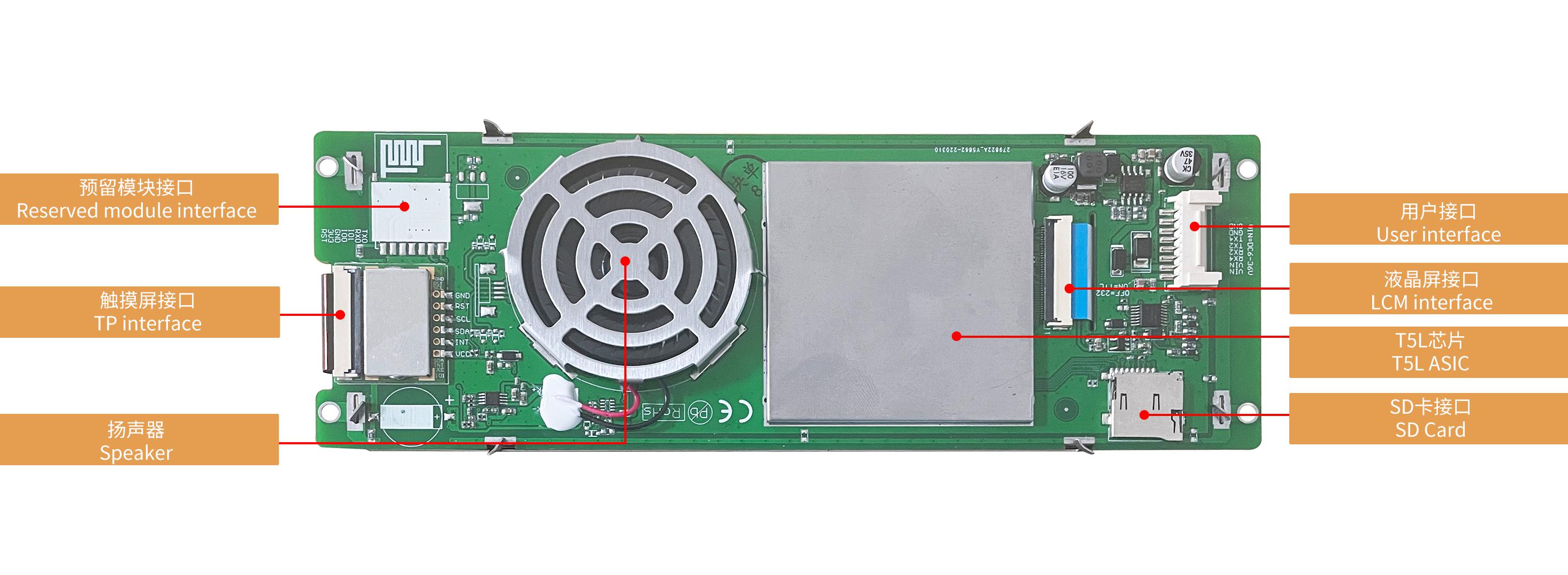

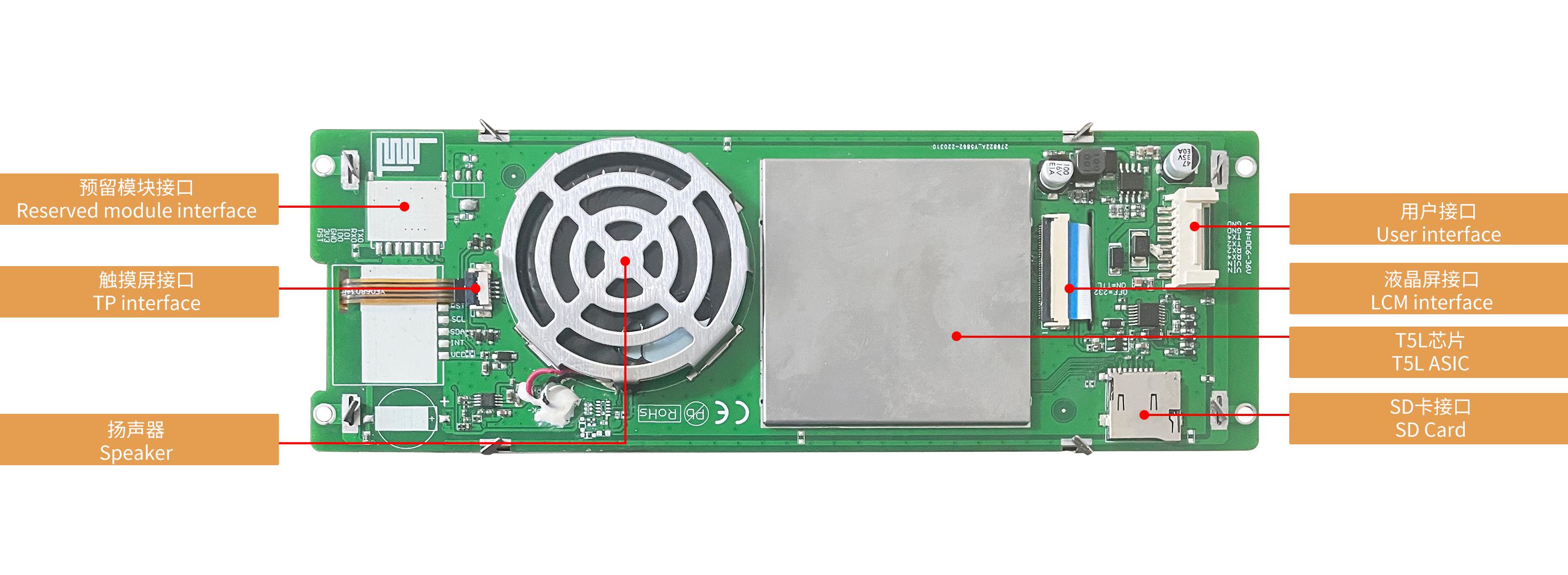

Интерфейс
LCM интерфейс	FPC40 0.5mm, MIPI interface
RTP интерфейс	FPC4 1.0 мм
CTP интерфейс	Интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, типичное значение 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс	UART2: ON=TTL/CMOS; OFF=RS232. UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)
Пользовательский интерфейс	Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12KByte/sUART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232UART2: ВКЛ. =TTL/CMOS; ВЫКЛ.=RS232 (доступно только после настройки ОС)
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

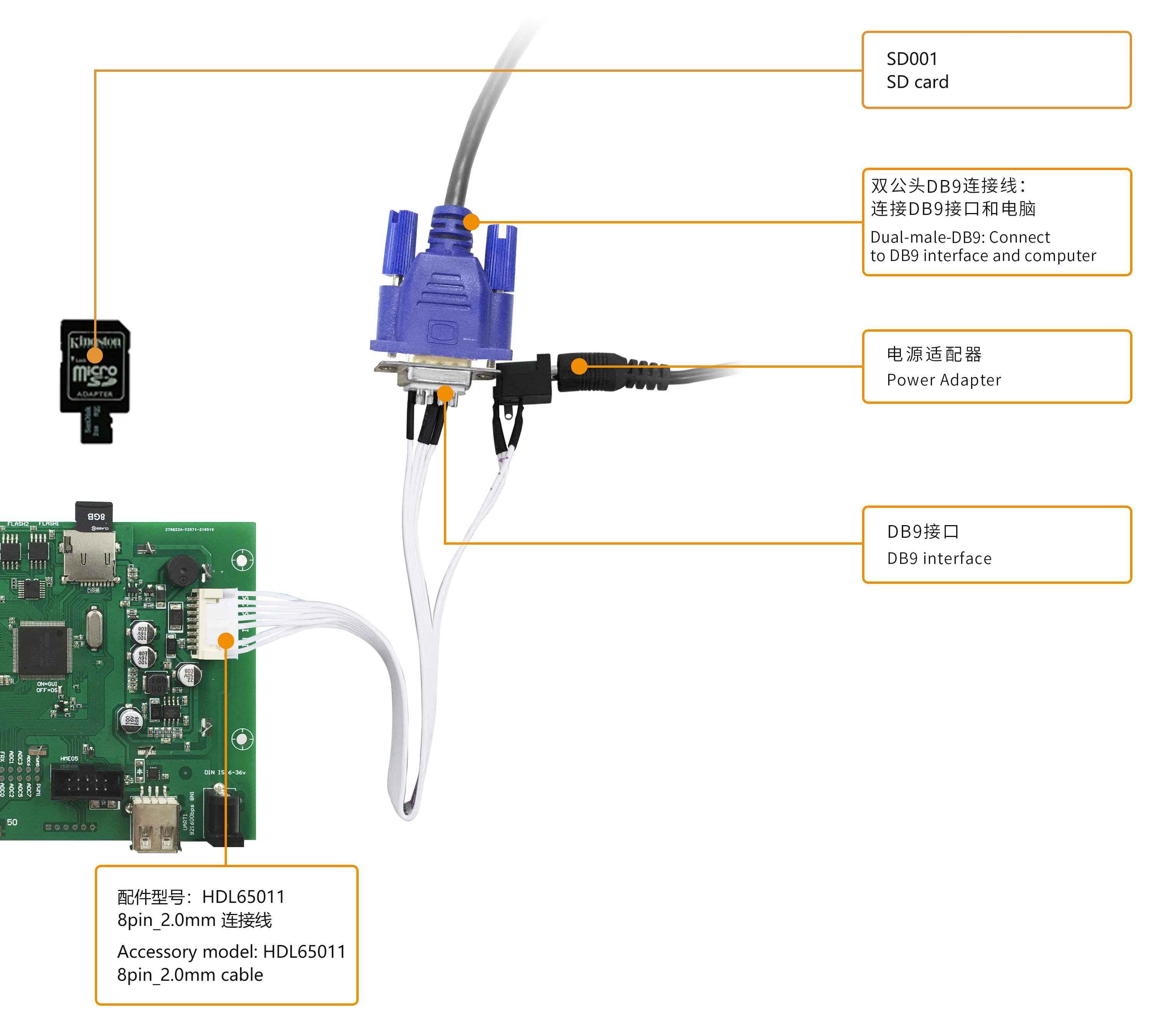

Разъем	8Pin_2.0mm (Важное примечание: если пользователь использует для связи дополнительный кабель Diwen HDL65011, необходимо поменять местами провода 2 и 3 от заглушки DB9 последовательности вспомогательных линий и изменить последовательность нижней линии для использования). If user use the optional accessory cable HDL65011 of DWIN for communication，need to exchange TX & RX pins of the cable.
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Динамик	Бортовой динамик. Мощность: 2 Вт
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash расширение	Возможность расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash
Flash память	32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2022-03-18
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG12480C068_03WTC
