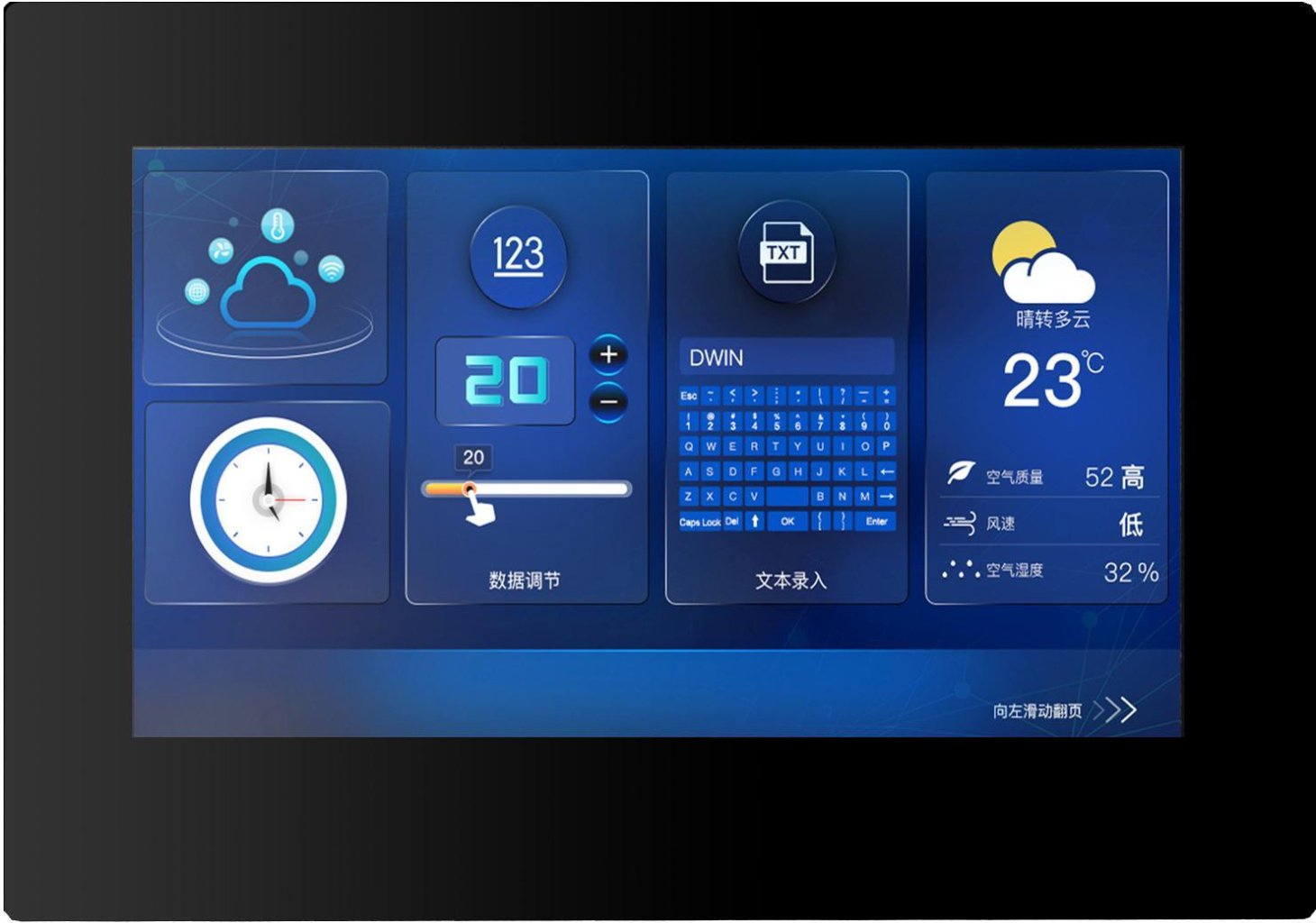

DMG80480C070_15WTR DWIN T5L0 UART HMI 7" TV-TN ЖК-дисплей коммерческого класса с сенсорной резистивной панелью

DMG80480C070_15WTR DWIN T5L0 UART HMI 7" TV-TN ЖК-дисплей коммерческого класса с сенсорной резистивной панелью

Описание товара:

DMG80480C070_15WTR

ASIC T5L1 TV-TN-TFT Smart LCM 7.0 дюйм, разрешением 800*480 пикселей, 16.7М цветов, в корпусе с нормальным углом обзора, коммерческого класса

Резистивный сенсорный экран.
Интерфейс RS232 и RS485, соединительный провод гнезда 8Pin3.81mm.
Загрузка через SD-карту или последовательный порт on-line.
8 Мбайт БЕЗ флэш-памяти для шрифтов, изображений и аудиофайлов.
Яркость до 200 нит.
Угол обзора телевизора: 70/70/40/30 (L/R/U/D).
Основан на T5L1, работает под управлением системы DGUS II.

Описание товара

DWIN T5L0 UART HMI 7.0" TV-TN-TFT-LCD коммерческого класса
DMG80480C070_15WTR

ASIC T5L1 TV-TN-TFT Smart LCM 7.0 дюйм, разрешением 800*480 пикселей, 16.7М цветов, в корпусе с нормальным углом обзора, коммерческого класса. Основан на T5L1, работает под управлением системы DGUS II

DMG80480C070_15WTR
xdh

12 (1)

Характеристики

Основные параметры
Степень применения	Коммерческий класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	7.0"
Разрешение	800×480
Срок жизни	≥ 10 000ч
Яркость	200 nit	Другие товары
Цветность	262K (262144) 18-bit 6R6G6B	Другие товары
Тип ЖК-дисплея	TV-TN, TFT LCD	Другие товары
Угол обзора（V.A.)	Угол обзора телевизора, 70°/70°/40°/30°(L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	154.1×85.9
Подсветка	LED
Размеры
Размеры (ШxВxГ), мм	194.8×135.0×21.0

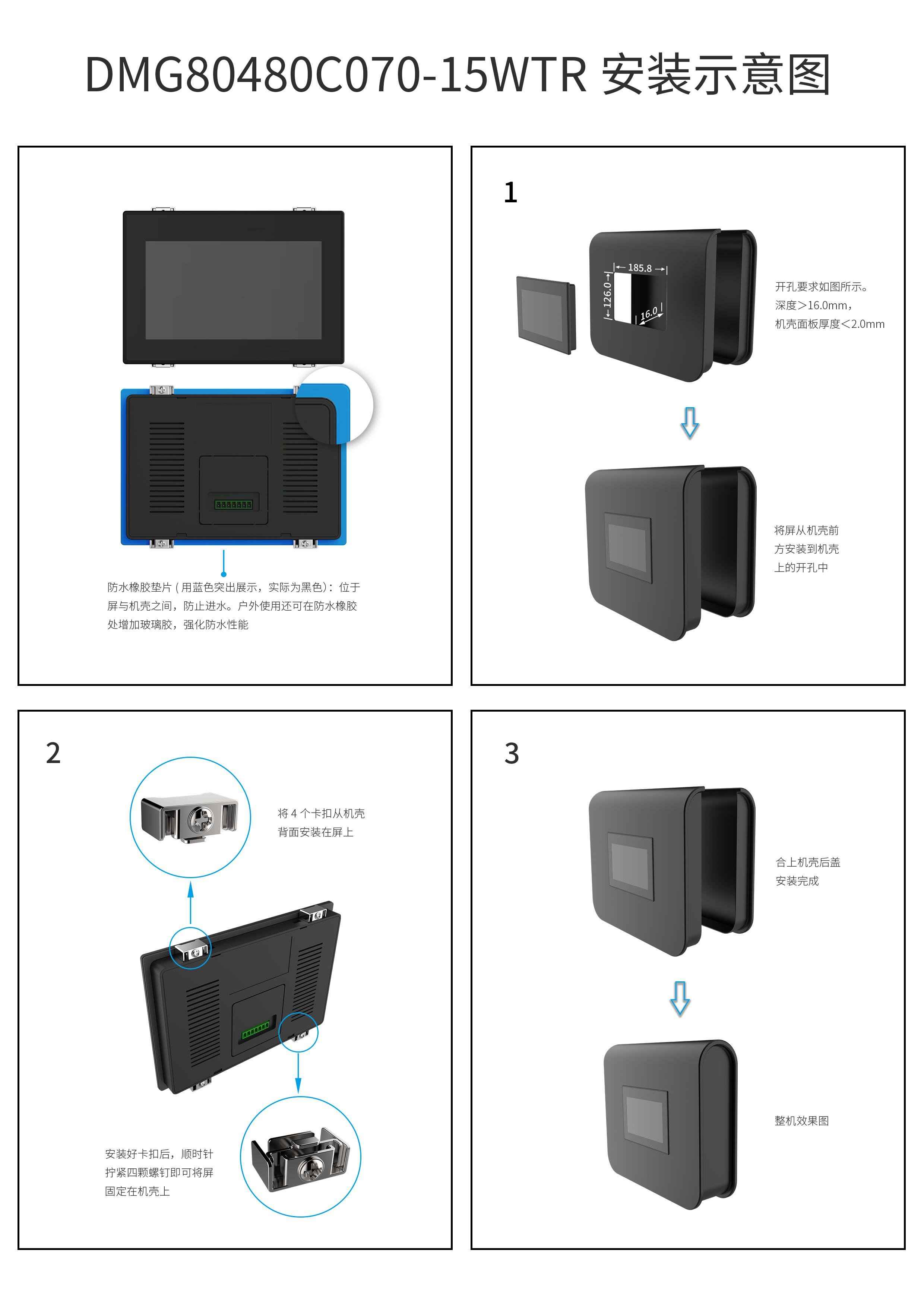

Установочные размеры, мм	184.8(+0.3)×125.0(+0.3)
Пользовательский интерфейс и периферия

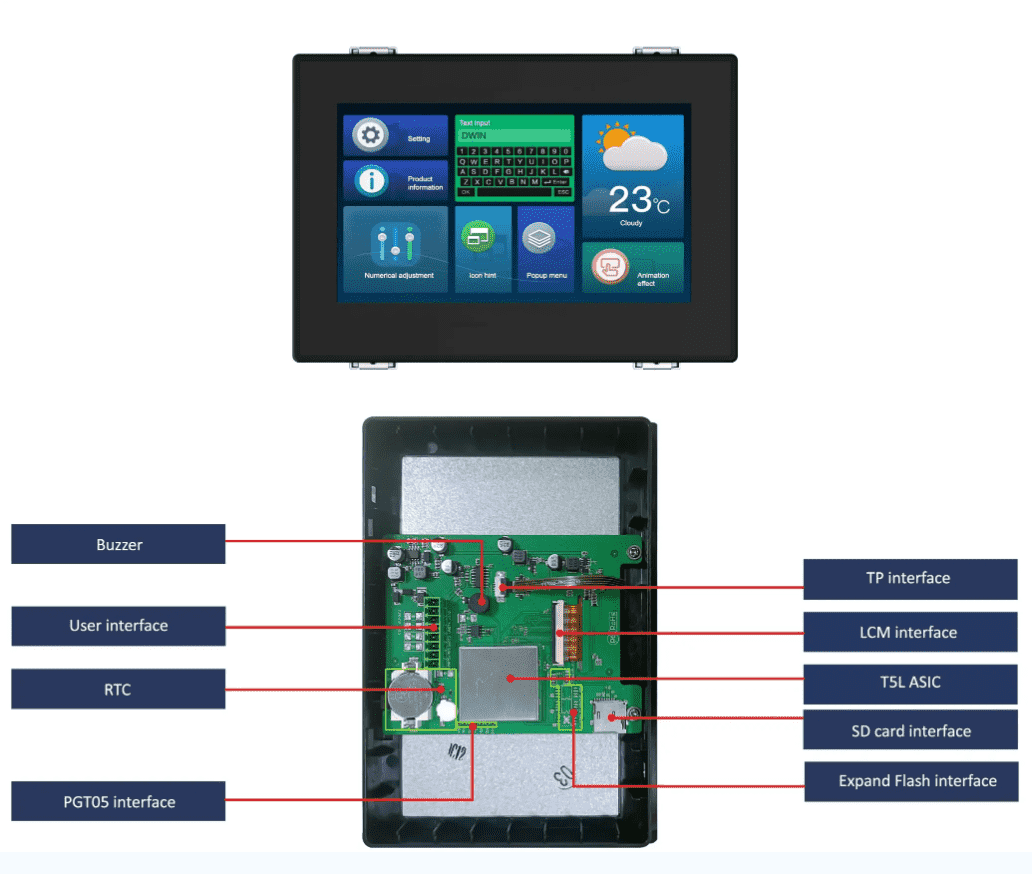

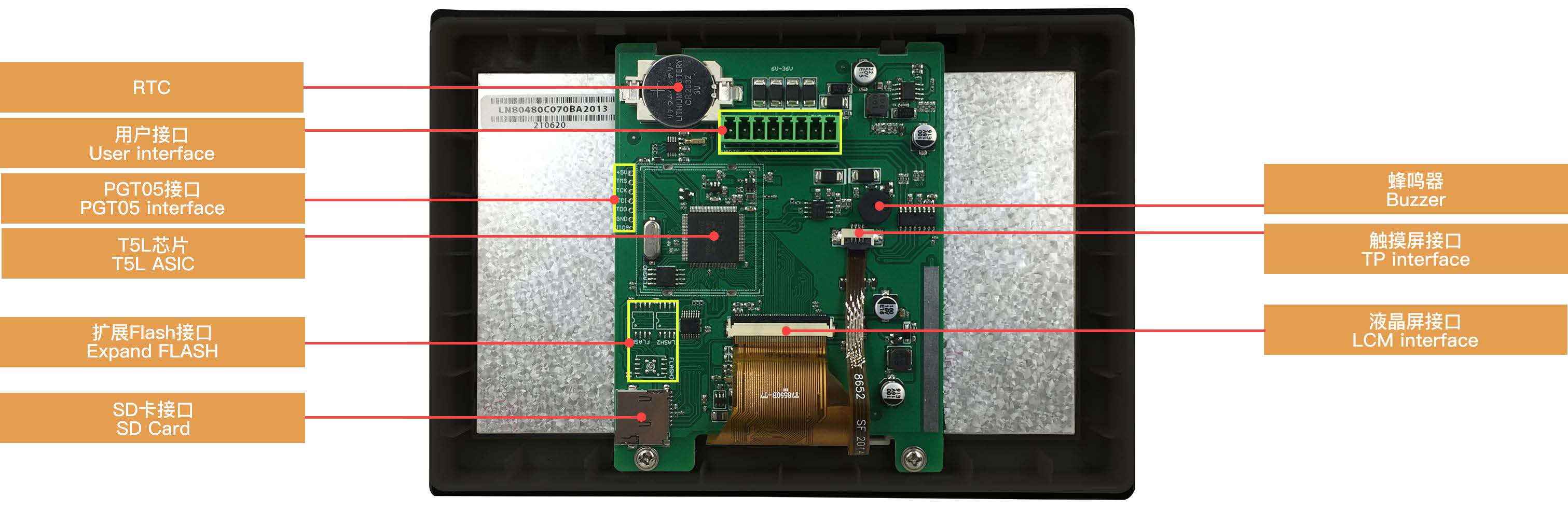

Периферия	DMG80480C070_15WTR Резистивный сенсорный экран, зуммер, RTC, в корпусе
Сенсорные параметры
Тип Touch	RTP (резистивная сенсорная панель)	Другие товары
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни LED	Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = 12В, Максимальная подсветка, 280 мА. VCC = 12 В, подсветка выключена, 140 мА
Рабочая среда
Рабочая температура	-10~60℃
Температура хранения	-20~70℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test	Power supply ±1KV; 100KHz Normal operation
Интерфейс
LCM интерфейс	FPC50_0.5mm, интерфейс RGB
RTP интерфейс	FPC4 1.0 мм
Скорость передачи данных	UART2, UART4: 3150~3225600 бит/с UART5: 3150~921600 бит/с
Выходное напряжение	UART2, UART4: Выход 1: -5.0~-3.0В. Выход 0: 3.0~5.0В. UART5: Выход 1: 2.5~5.0В. Выход 0: -0.5~-2.5В
Входное напряжение (RXD)	UART2, UART4: Вход 1: -15.0~-5.0В. Вход 0: 5.0~15.0В. UART5: Вход 1: 0~2.5В. Вход 0: -2.5~-0.2В
Входной интерфейс	UART2: RS232, N81 UART4: RS232, N81/E81/O81/N82 4 режима (конфигурация ОС) UART5: RS485, N81/E81/O81/N82 4 режима (конфигурация ОС)

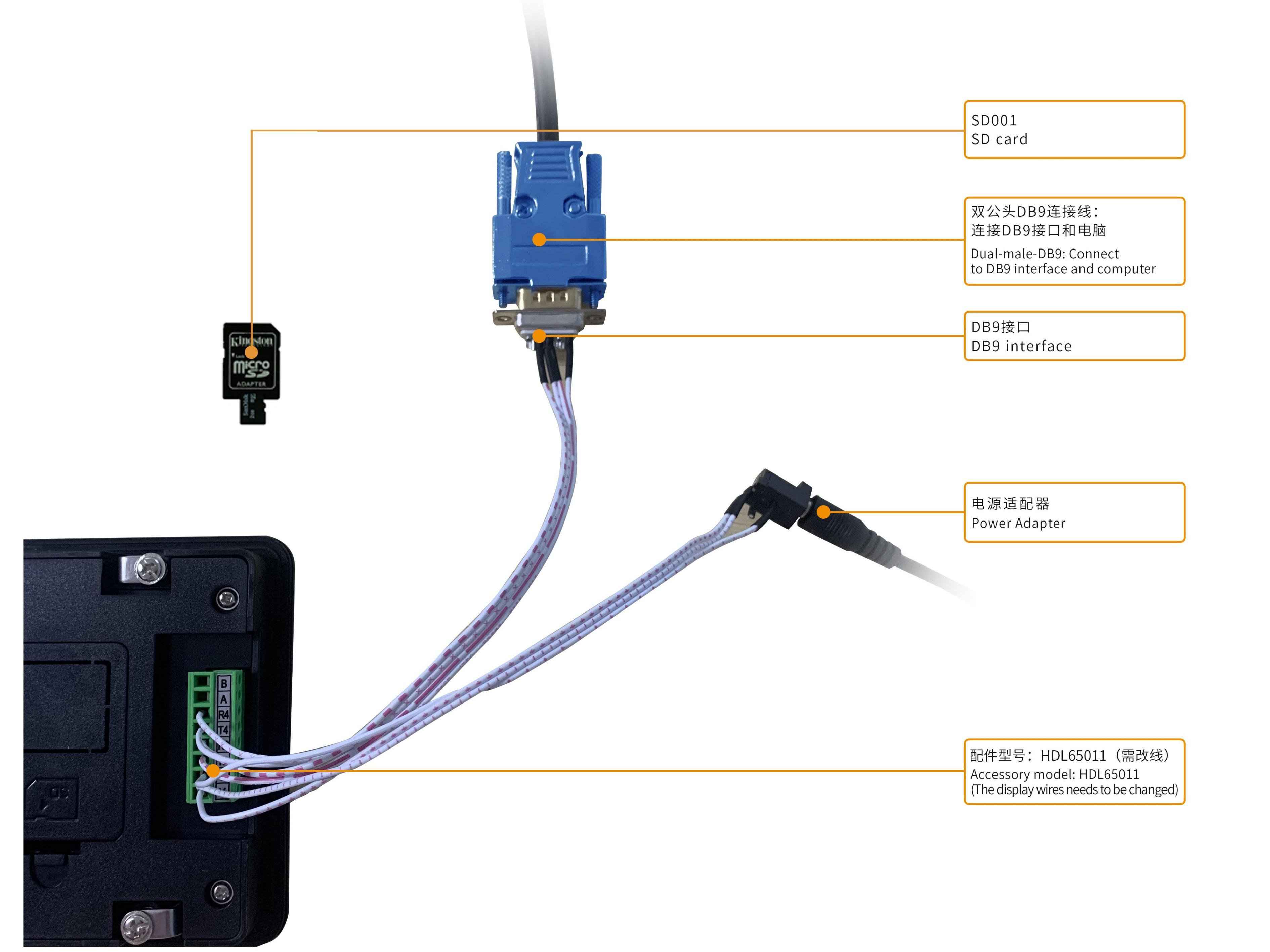

Пользовательский интерфейс	Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	UART2: RS232,N81UART4: RS232,N81/E81/O81/N82 4 modes (OS configuration)UART5: RS485,N81/E81/O81/N82 4 modes (OS configuration)

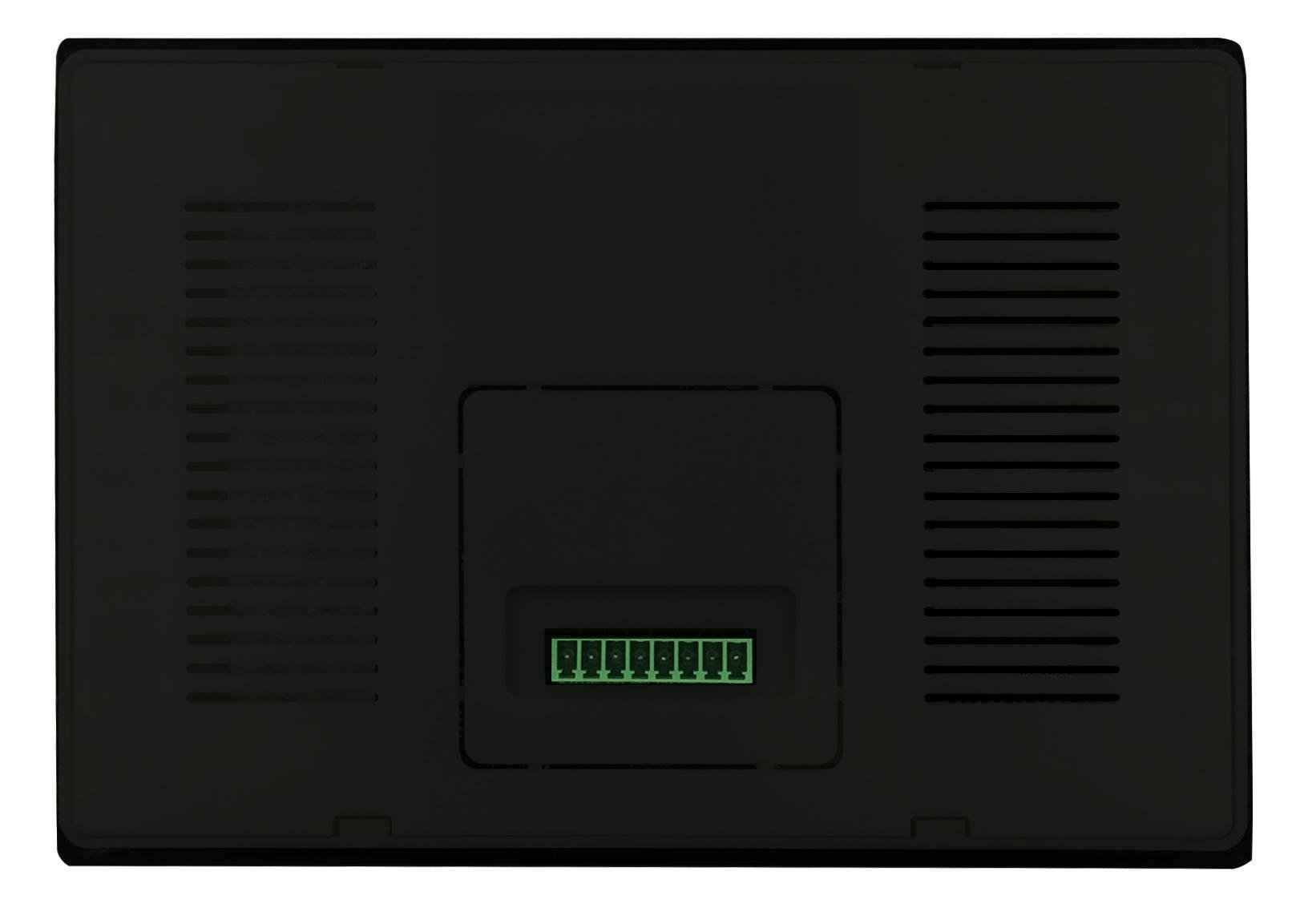

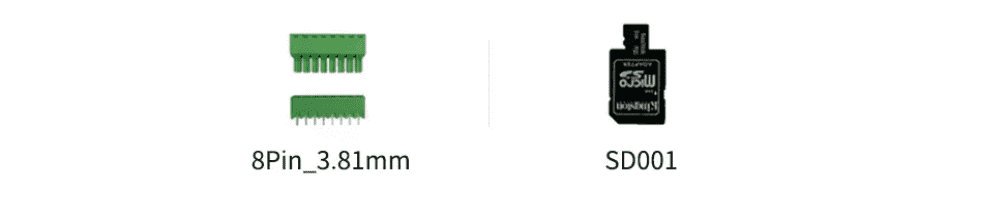

Разъем	8Pin_3.81mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)
PGT05 интерфейс	Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash расширение	Возможность расширения до 64 МБ без флэш-памяти или до 48 МБ без флэш-памяти + 512 МБ Флэш-память NAND
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Datasheet
Datasheet	Загрузить
Версия Datasheet	2022-03-29
Datasheet
Вес и габариты
Ширина (мм)	135
Вес (грамм)	320
Прочие
Гарантия	1 год
Страна бренда	Китай
