DWIN
Артикул: DMG80480T070_A5WTR

Описание товара:

DMG80480T070_A5WTR

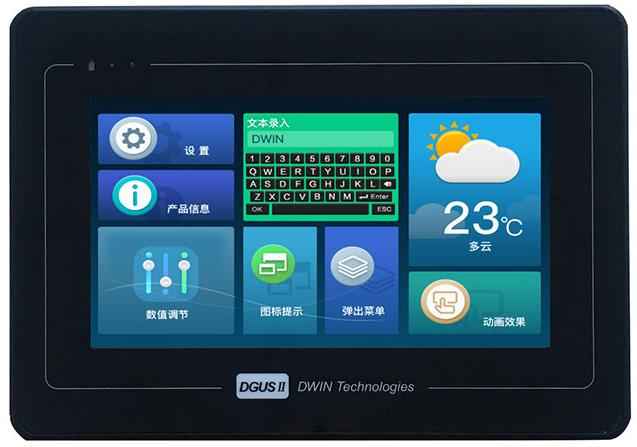

TN-TFT-LCD 7.0 дюйма, разрешение 800*480 пикселей, 16.7М цветов, нормальный угол обзора. Встроенная 5-проводная сенсорная панель, со встроенным динамиком, светодиодной лампой и светочувствительным датчиком. С конформным покрытием, в корпусе промышленного класса. Основан на T5L1, работает под управлением системы DGUS II

  • ASIC собственной разработки T5L, цвет 16,7 М, 24 бита, 800*480 пикселей.
  • Все в одном: резистивный сенсорный экран, встроенный динамик, датчик освещения.
  • Интерфейс RS232/RS485, разъем 8Pin_3.81mm.
  • Загрузка через SD-карту или онлайн-последовательный порт, USB и WiFi optinal.
  • Инструмент разработки графических интерфейсов DWIN DGUS V7.624.
  • Два режима разработки: DGUS II/ TA(Commend).
  • Угол обзора TN: 70/70/50/70 (L/R/U/B).
  • Поддержка подключения к ПЛК, поддерживается протокол Modbus.

Характеристики:
Степень применения
Индустриальный класс
3D-данные
Диагональ
7.0"
Разрешение
800×480
Срок жизни
≥ 30 000ч
Яркость
Защитное покрытие
Есть
Уровень защиты IP65
IP65 (Front)
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L1 UART HMI 7" TN ЖК-дисплей промышленного класса
DMG80480T070_A5WTR

TN-TFT-LCD 7.0 дюйма, разрешение 800*480 пикселей, 16.7М цветов, нормальный угол обзора. Встроенная 5-проводная сенсорная панель, со встроенным динамиком, светодиодной лампой и светочувствительным датчиком. С конформным покрытием, в корпусе промышленного класса.. Основан на T5L1, работает под управлением системы DGUS II

DMG80480T070-A5WTR
1

1
12 (1)


1 (4)
11


Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
Уровень защиты IP65 IP65 (Front)
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 7.0"
Разрешение 800×480
Срок жизни ≥ 30 000ч
Яркость 260 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Угол обзора(V.A.) Нормальный угол обзора: 70°/70°/50°/70° (L/R/U/D)
Область отображения (Active Area, A.A.) 154.20×85.88
Область просмотра (View Area, V.A.) 155.1×86.9
Подсветка LED
Размеры

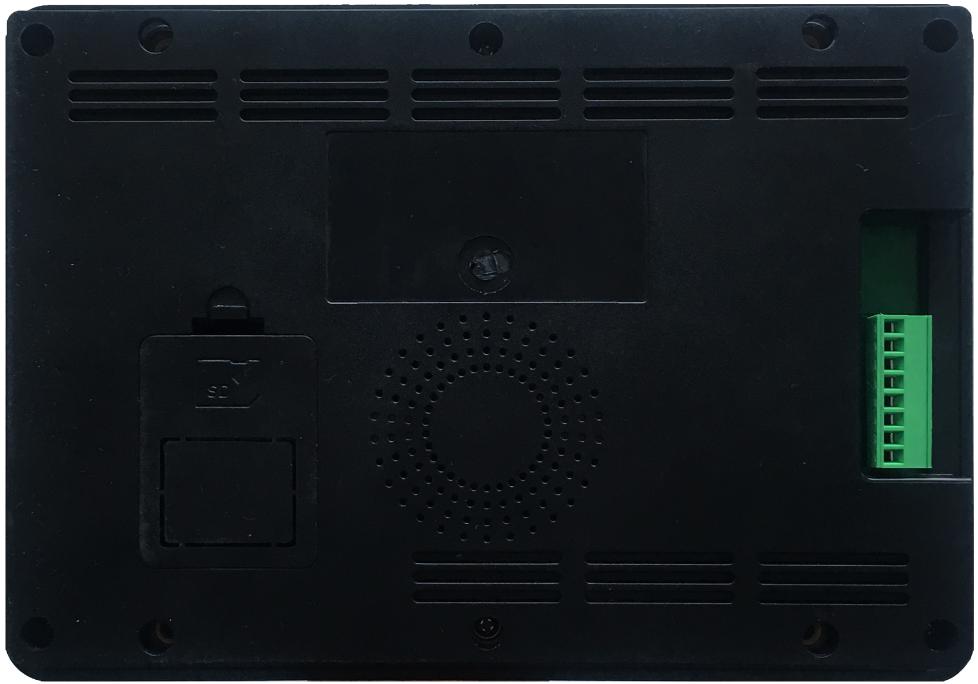

Размеры (ШxВxГ), мм 210.0×150.0×26.9

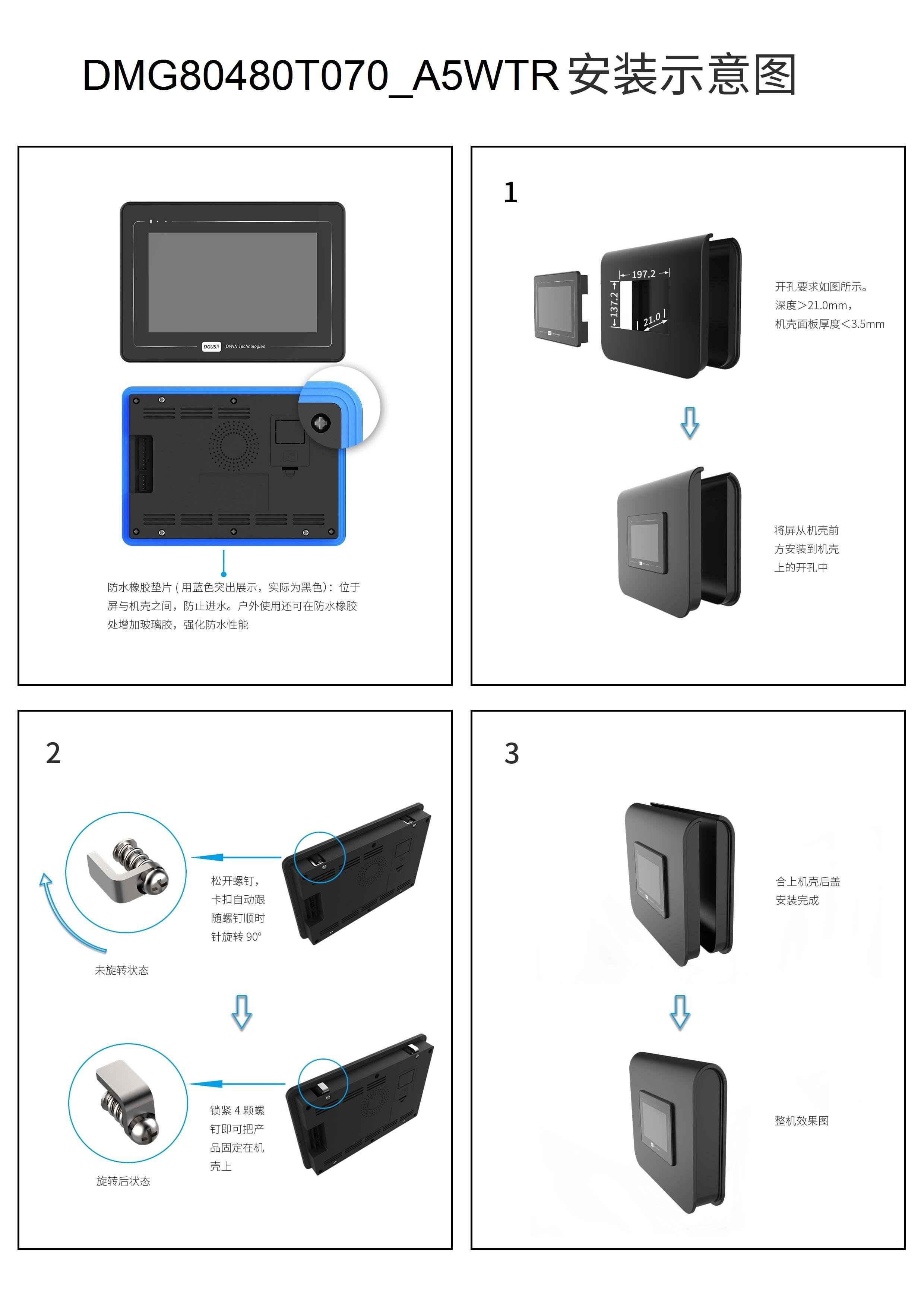

Установочные размеры, мм 96.2(+0.5)×136.2(+0.5)
Пользовательский интерфейс и периферия

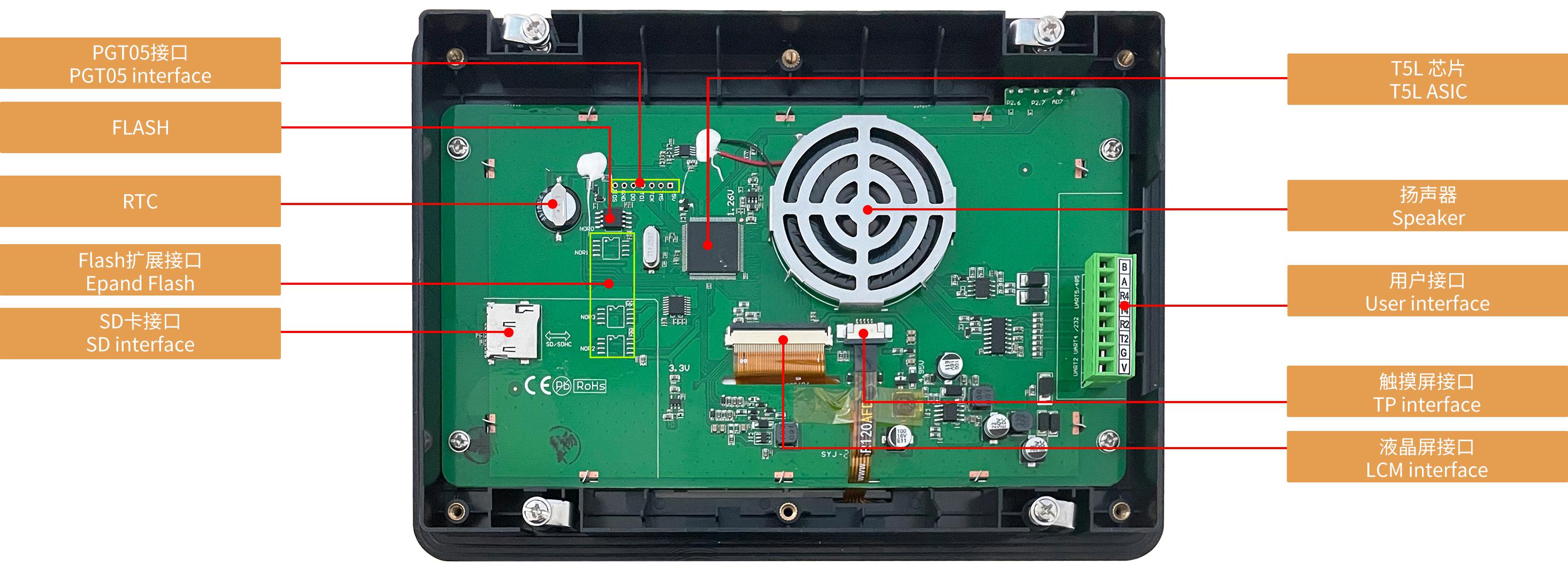

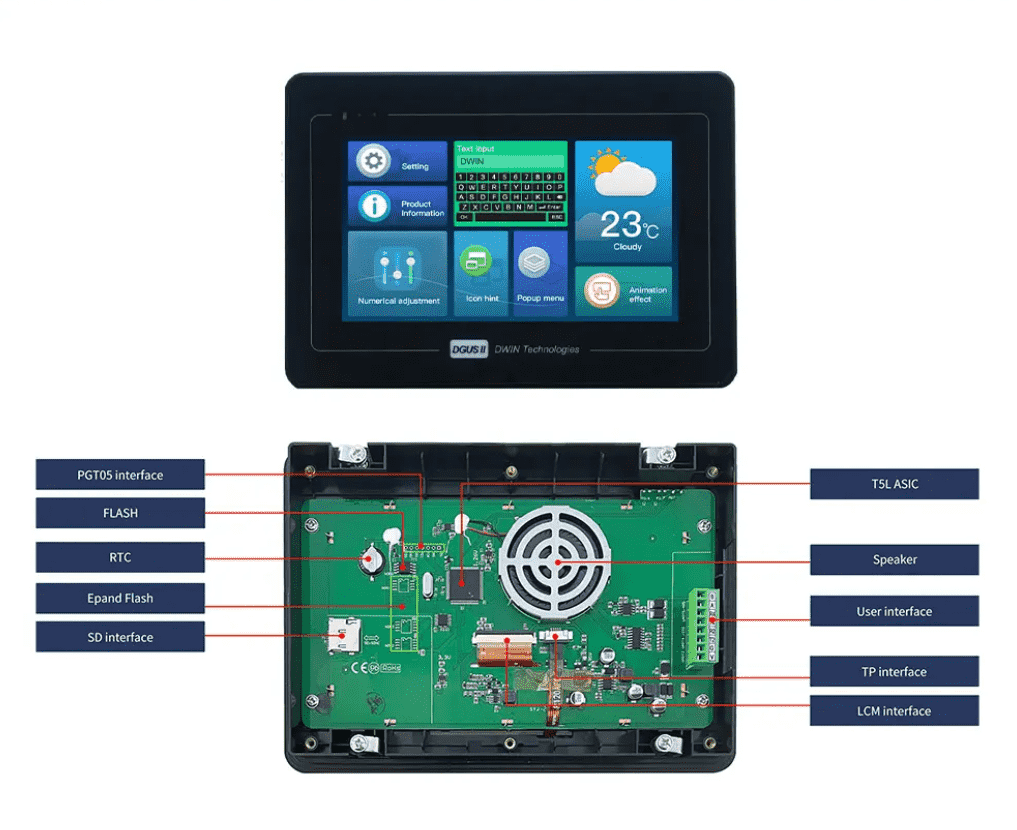

Периферия WTR сенсорный экран с 5-проводным сопротивлением, встроенный (4Ω2 Вт), Встроенный RTC (использование фарадного конденсатора в качестве резервного источника питания RTC), Зеленый светодиод (P2.7), Красный светодиод (P2.6), Фоточувствительный датчик (AD7)
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch Пятипроводная RTP (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В 7~36
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12В, подсветка включена, 230 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30℃~80℃
Рабочая влажность 10%~90% относительной влажности
ESD test Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс FPC50_0.5mm, интерфейс RGB
RTP интерфейс Интерфейс FCC 5Pin_1.0mm
Скорость передачи данных 3150~3225600 бит/с, тип. 115200
Выходное напряжение Выход 1: lout=1 мА; 2.5В~5В. Выход 0: Iвых = -1 мА; -5~-2.5В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 0~2.5В. Вход 0: Iin = -1 мА, -2.5~-0.2В
Входной интерфейс UART2: RS232. UART4: RS232 (Only available after OS configuration). UART5: RS485 (Only available after OS configuration)

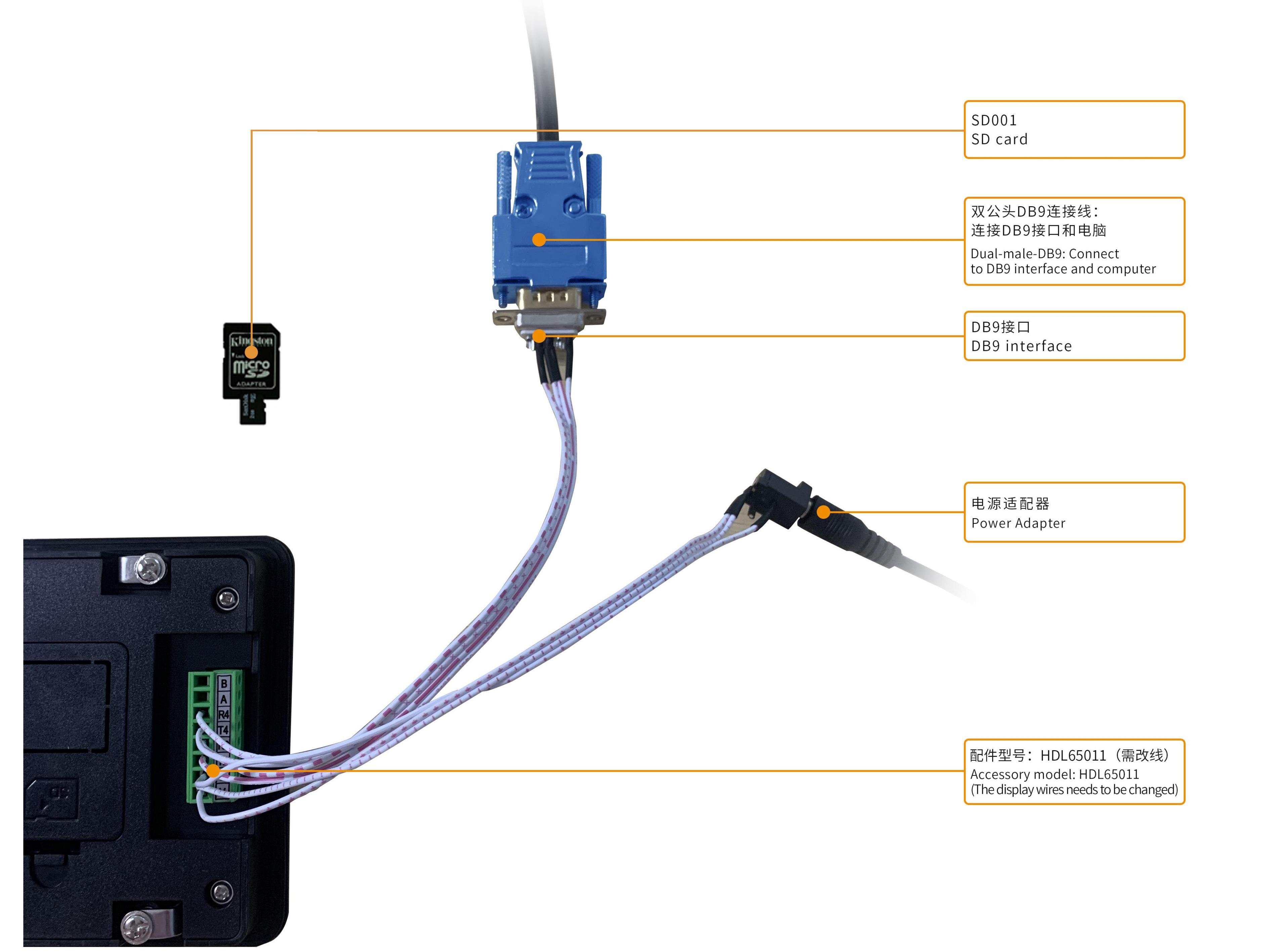

Пользовательский интерфейс Разъем 8Pin_3.81mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс UART2: N81, RS232UART4:N81,RS232UART5: RS485
RTC (Super-capacitor) Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания

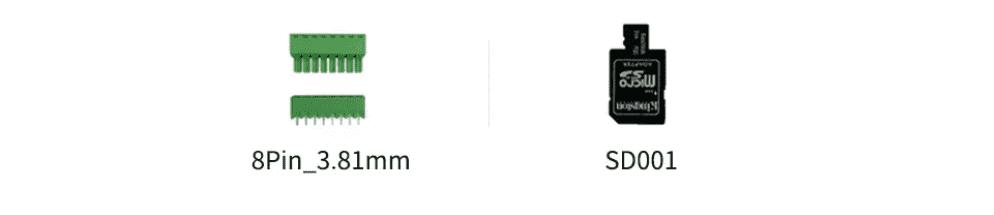

Разъем 8Pin_3.81mm
Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)
Динамик Бортовой динамик. Мощность: 2 Вт
PGT05 интерфейс Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash расширение Возможность расширения до 64 МБ NOR флэш-памяти
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработано компанией DWIN, серийное производство в 2019 г., 1 Мбайт Nor Flash на чип, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-03-29
Datasheet
Вес и габариты
Ширина (мм) 150
Вес (грамм) 545
Прочие
Гарантия 1 год
Страна бренда Китай

Похожие товары (8)

Такого товара не существует

Файлы

7_DMG80480T070-A5W.rar 3D-данные , 56.43 КБ
DMG80480T070_A5WTR.pdf Datasheet , 3.52 МБ

Видео

DMG80480T070_A5WTR DWIN T5L1 UART HMI 7" TN ЖК-дисплей промышленного класса с сенсорной резистивной панелью
