DMG10768T121_01W T5L2 UART HMI 12.1" IPS-TFT ЖК-дисплей промышленного класса

DMG10768T121_01W

DWIN T5L2 UART HMI 12.1" IPS-TFT ЖК-дисплей промышленного класса
DMG10768T121_01W

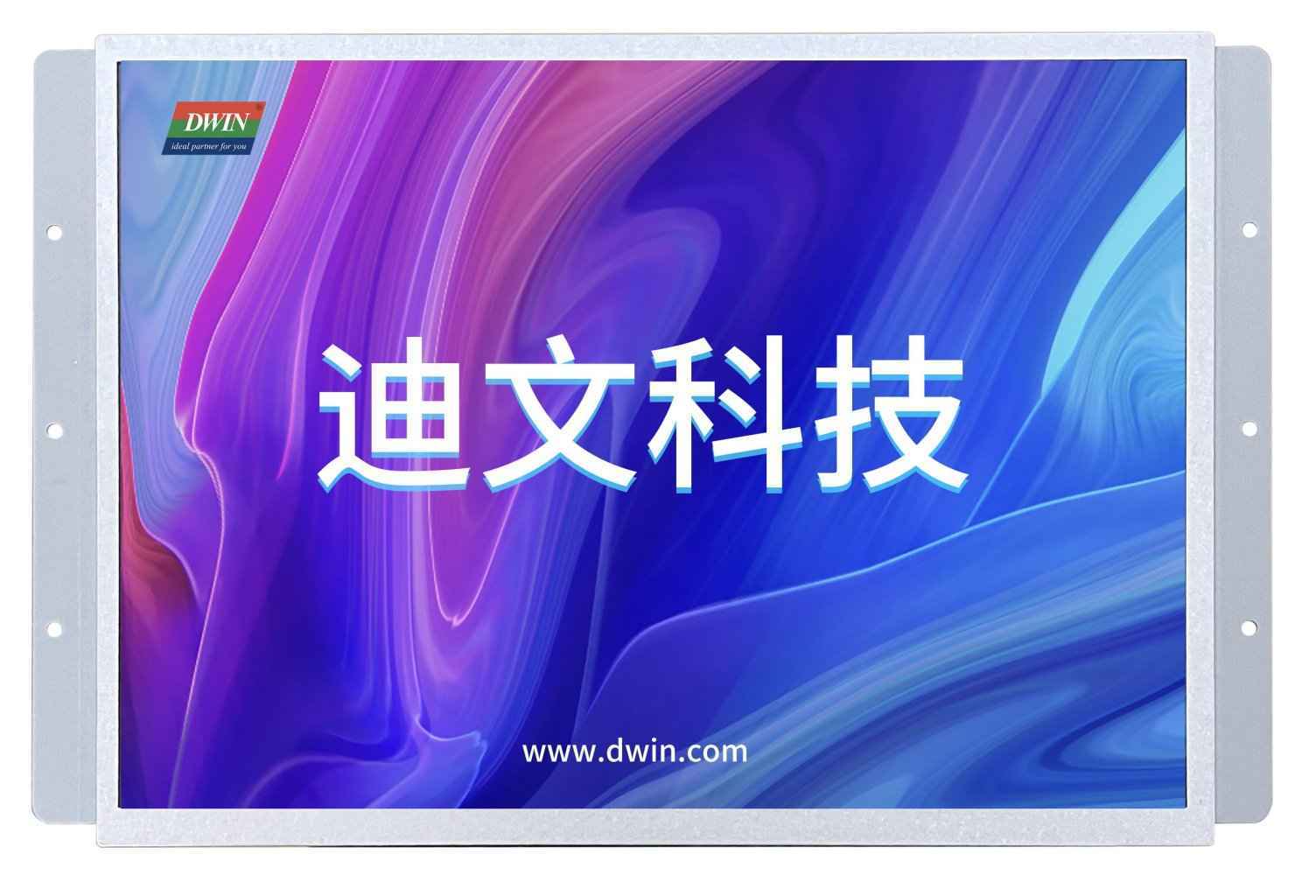

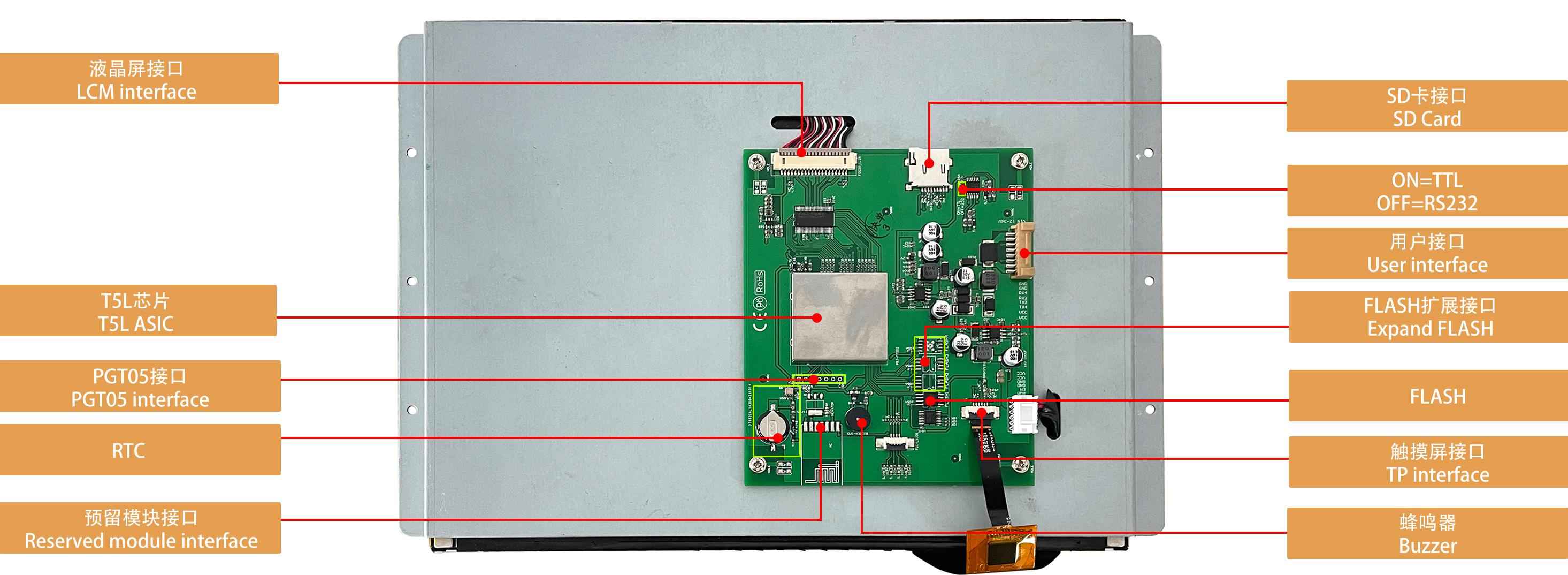

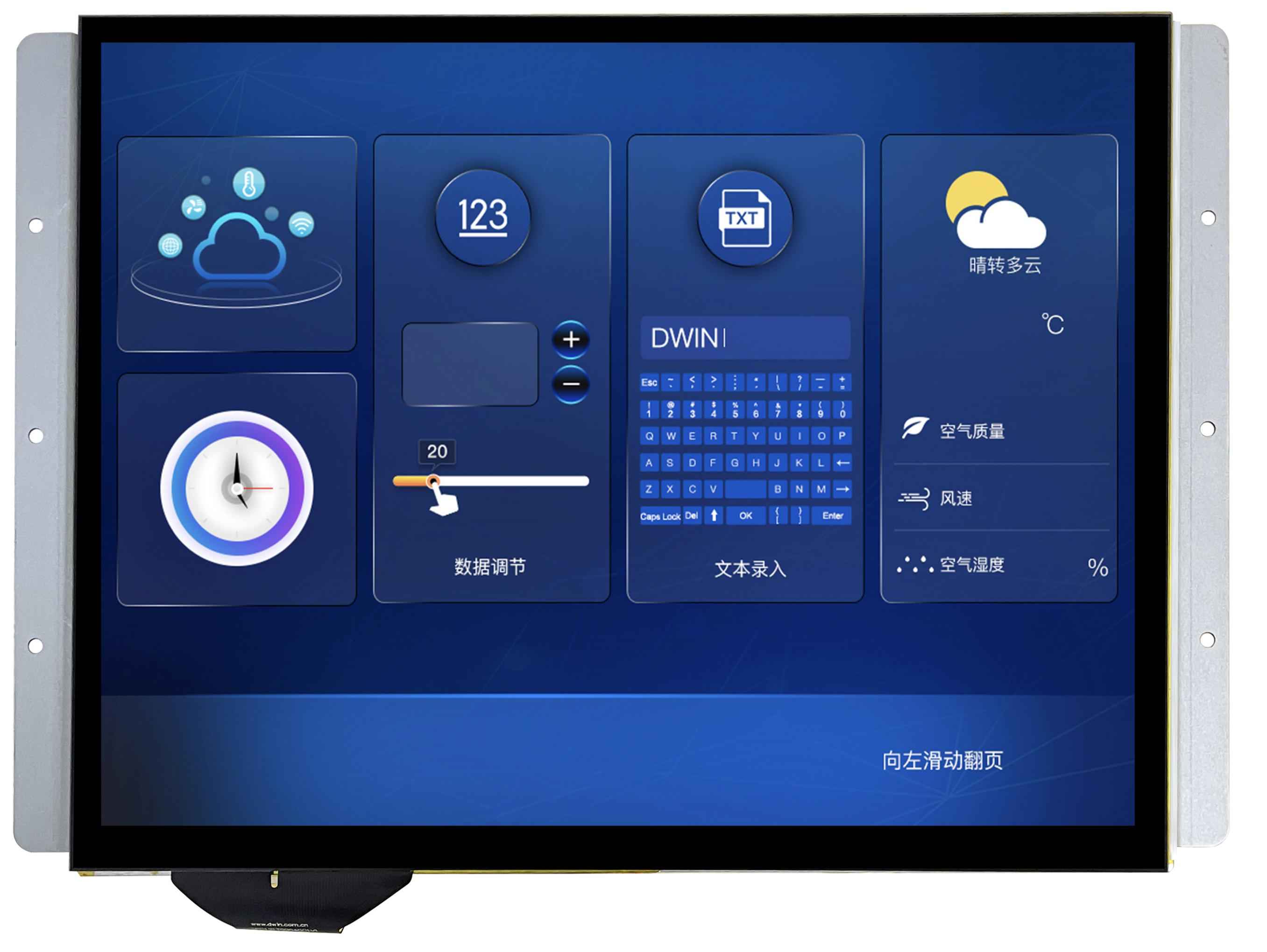

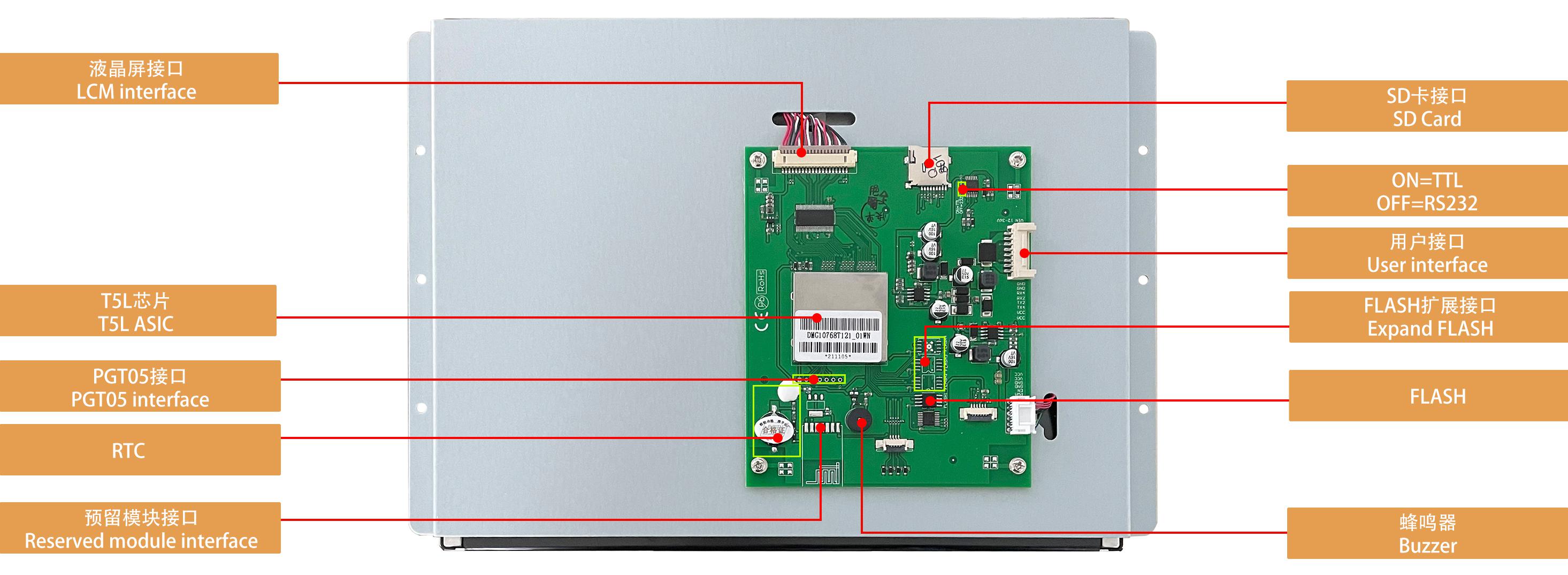

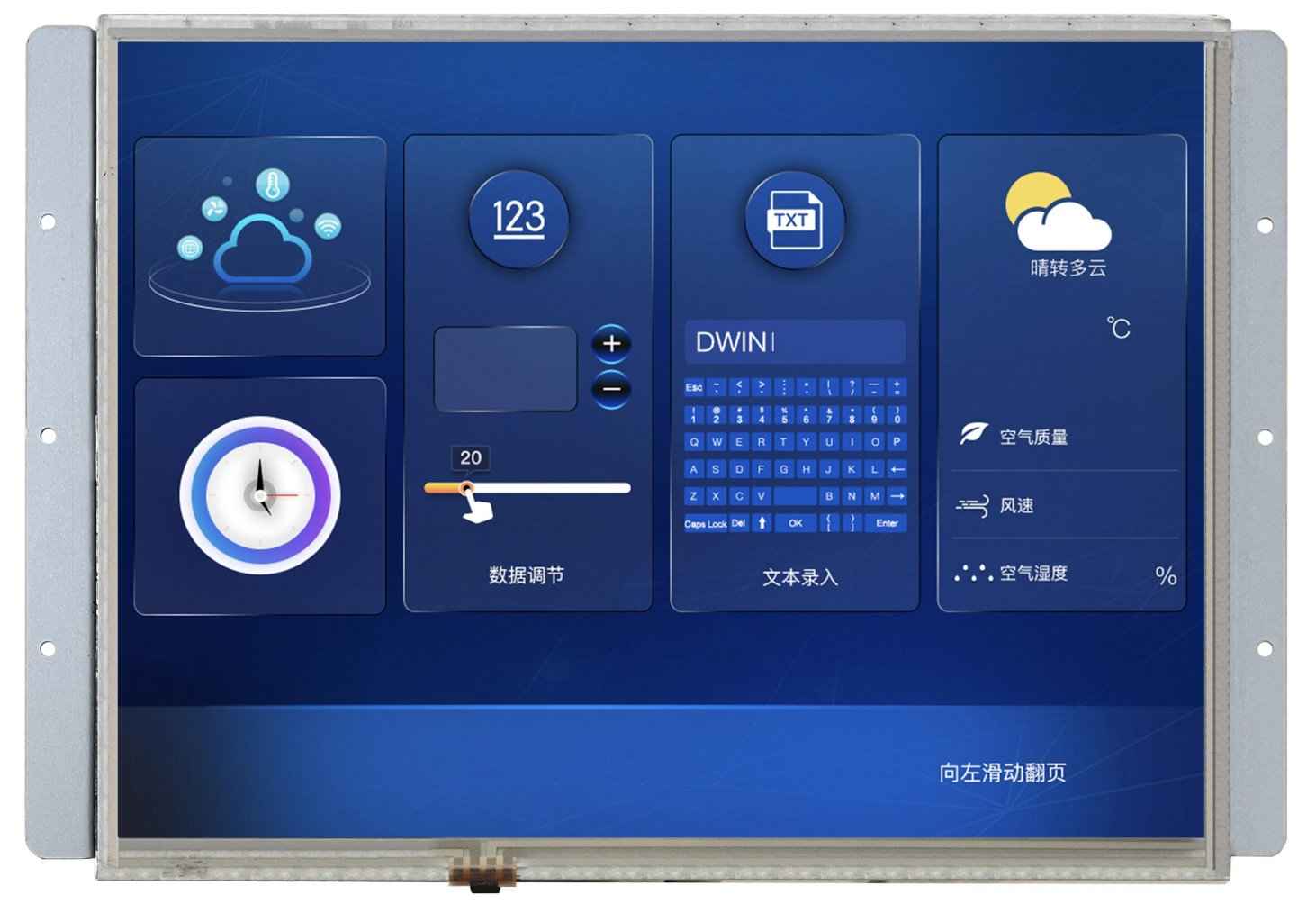

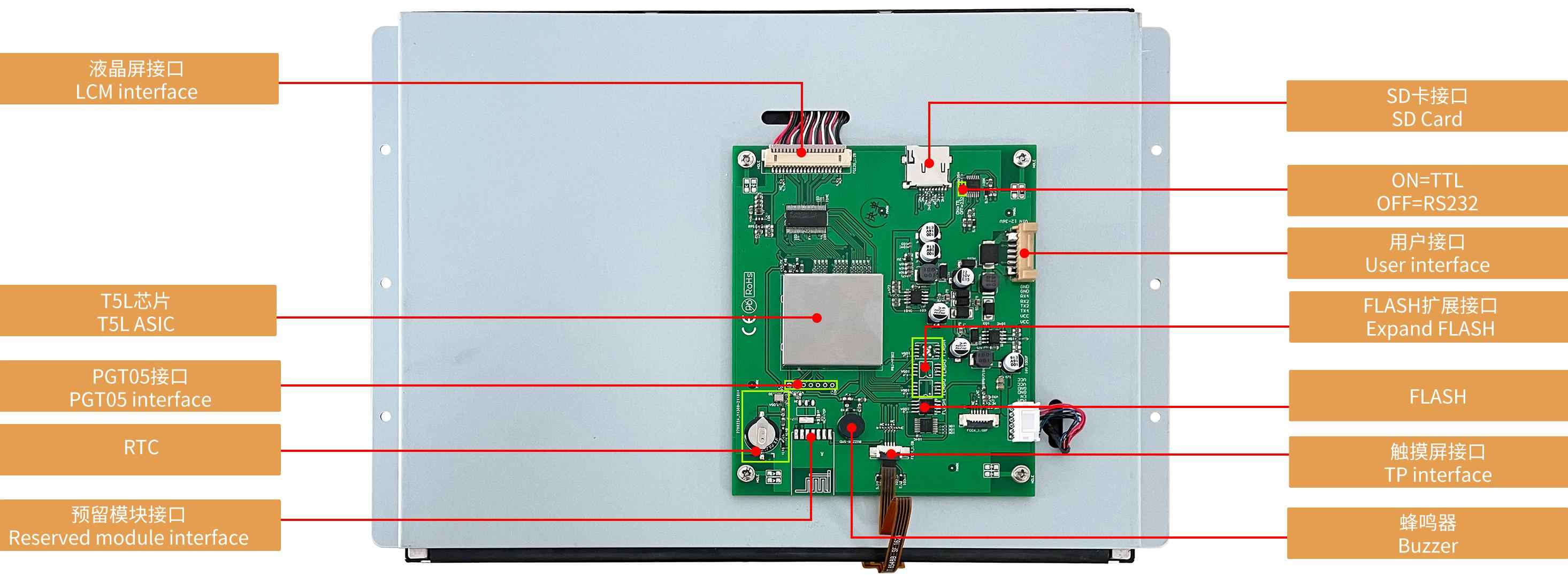

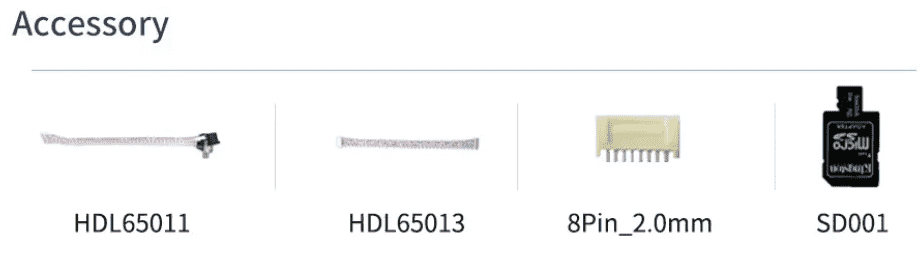

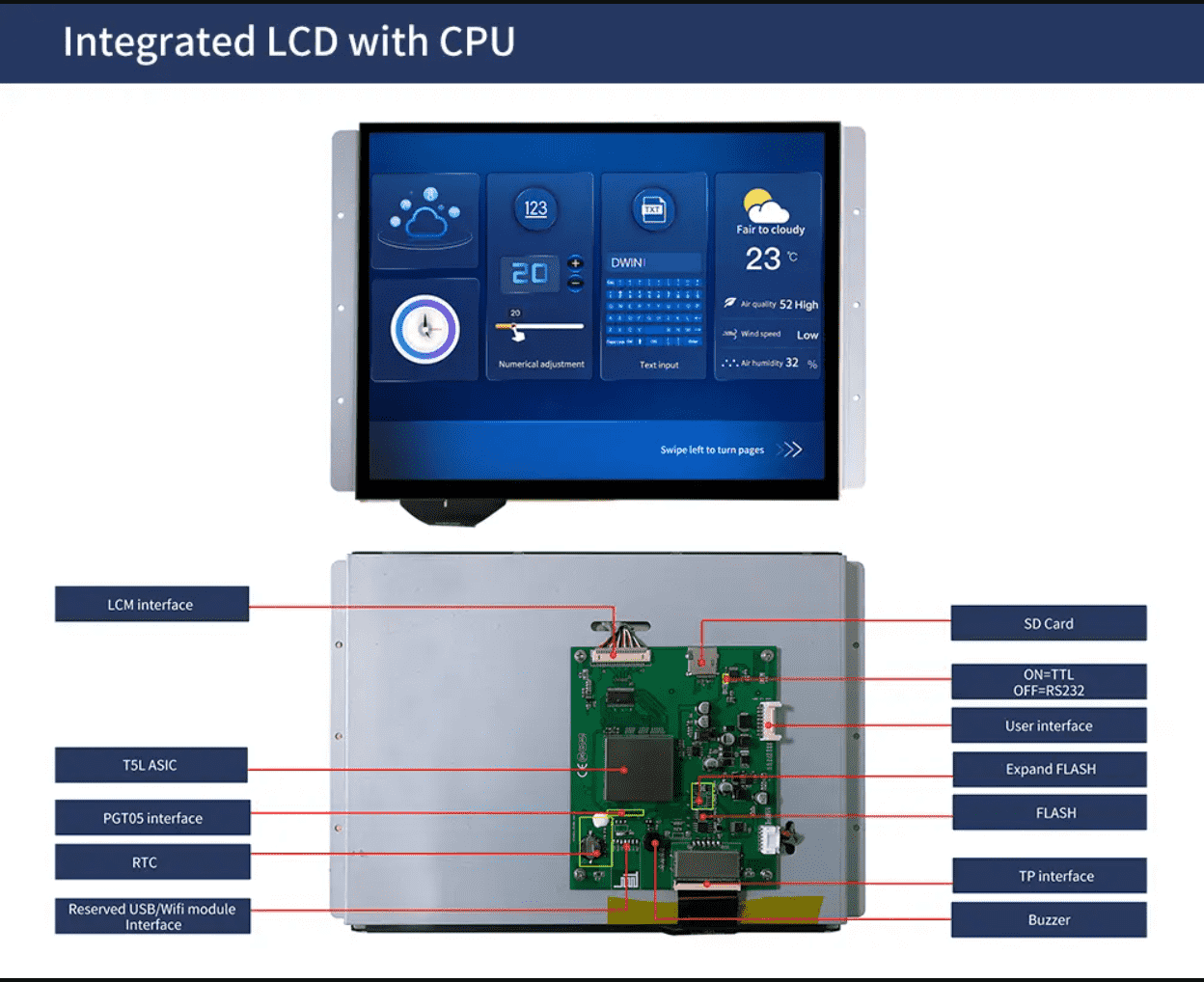

Hardware and interface description

Display Parameters

Serial Interface Parameters

Electrical specifications

Operating environment

Application

DWIN IPS-TFT-LCD 12.1 дюйма, 1024RGB768, 16.7М цветов, широкий угол обзора, поддержка RS232/RS485, промышленного класса

DWIN IPS-TFT-LCD12.1 дюйма, 1024RGB768, 16.7М цветов, широкий угол обзора, поддержка RS232/RS485, промышленного класса

Touch Parameters

Наличие в офисах

В избранное

В сравнение

COB UART ЖК-дисплеи

DMG10768T121_01W DWIN T5L2 UART HMI 12.1" IPS ЖК-дисплей промышленного класса

( 0 отзывов)

Артикул:

24 034.85 ₽

Тип Touch-панели [Сенсорные параметры]

Яркость [Дисплей]

320 nit
360 nit
400 nit
-

шт

Задать вопрос

Узнать о снижении цены В план покупок

Нет/Резистивный/Емкостный сенсорный экран.
Широкий угол обзора IPS: 85/85/85/85 (L/R/U/D).
TTL /Интерфейс RS232, 8 Pin 2.0мм соединительный провод.
Загрузка через SD-карту или последовательный порт on-line.
Двойная система разработки: DGUS II/ TA (набор инструкций).
Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатыми элементами управления. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KEIL C51.

Описание Характеристики Отзывы Обсуждение Документы Склады

User interface	8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Flash	32MBytes (2*16MBytes NOR Flash), can be used to store user UI files such as fonts, images, music, etc., with erase/write cycles >100,000 times
Expand Flash pads	Two expansion slots are available, supporting expansion of NOR Flash and NAND Flash. The maximum expansion for NOR Flash is up to 64Mbytes. When combining NOR Flash and NAND Flash, the maximum expansion is up to 48Mbytes (using one expansion slots) + 512Mbytes
Buzzer	3V passive buzzer
RTC	Super-capacitor supplies power to RTC, accuracy: ±20ppm @25℃. Can maintain normal operation for 7 days after power-off. Reserved button cell power supply compatible circuit.
SD card slot	FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module interface	Supports soldering of WI-FI module and USB download module. WI-FI module model: WI-FI-10; USB module models: HDL702, HDL703
PGT05 interface	Used for reprogramming the underlying DGUS firmware

LCD Type	IPS process TFT display screen
Viewing Angle	Wide viewing angle (typical values are 85°/85°/85°/85°), high contrast, and good color reproduction
Resolution	1024×768 pixels (support 0°/90°/180°/270°)
Color	16.7M color (24-bit 8R8G8B)
Active Area (A.A.)	245.76mm (W)×184.32mm (H)
Interface	LVDS
Backlight Mode	LED
Backlight Service Life	>30000 hours (Time of the brightness decaying to 50%on the condition of continuous working with the maximum brightness)
Brightness	DMG10768T121_01WTC: 400nit
	DMG10768T121_01WTR: 400nit
	DMG10768T121_01WN: 450nit
Brightness Control	0~100 grade (When the brightness is adjusted to 1%~30%of the maximum brightness, flickering may occur and is not recommended to use in this range)
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time.

Type	Capacitive touch panel
Structure	G+G structure with tempered glass surface and hardness ≥ 6H
Light Transmittance	>85%

Type	RTP (Resistive touch panel)
Structure	ITO film + ITO glass
Light Transmittance	78%±3%

Mode	UART2: ON=TTL/CMOS; OFF=RS232 UART4: ON=TTL/CMOS; OFF=RS232(Only available after OS configuration)
Voltage Level	Test Condition	Min	Typ	Max	Unit
	Output 1, Iout = -4mA	4.78	5.0	-	V
	Output 0, Iout = 4mA	-	-	0.4	V
	Input 1	2.5	5.0	-	V
	Input 0	-	-	1.0	V
Baud Rate	3150~3225600bps, typical value of 115200bps
Data Format	UART2: N81 UART4: N81/E81/O81/N82 , 4 modes (OS configuration)
Interface Cable	8Pin_2.0mm

Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.

Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.

Степень применения [Основные параметры]: Индустриальный класс
Диагональ [Дисплей]: 12.1"
3D-данные [3D-данные]: 9459
Разрешение [Дисплей]: 1024×768
Срок жизни [Дисплей]: ≥ 30 000ч
Защитное покрытие [Основные параметры]: Есть
Размеры (ШxВxГ), мм [Размеры]: 289.2×204×23.8
Установочные размеры, мм [Размеры]: 260.5(+0.3)×204.0(+0.3)
Периферия [Пользовательский интерфейс и периферия]: WTC: Емкостный сенсорный экран, Зуммер, RTC / WTR: Резистивный сенсорный экран, Зуммер, RTC / WN: Зуммер, RTC
Цветность [Дисплей]: 16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея [Дисплей]: IPS, TFT LCD
Яркость [Дисплей]: DMG10768T121_01WTC: 360 нит / DMG10768T121_01WTR: 320 нит / DMG10768T121_01WN: 400 нит
Угол обзора（V.A.) [Дисплей]: Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° [Дисплей]: Есть
Область отображения (Active Area, A.A.) [Дисплей]: 245.76×184.32
Подсветка [Дисплей]: LED
Тип Touch [Сенсорные параметры]: CTP (емкостная сенсорная панель)
Структура [Сенсорные параметры]: Структура G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим [Сенсорные параметры]: Поддержка точки касания и перетаскивания
Твердость поверхности [Сенсорные параметры]: 6H
Светопропускание [Сенсорные параметры]: Более 90%
Срок жизни LED [Сенсорные параметры]: Более 1 000 000 касаний
Тип Touch [Сенсорные параметры]: RTP (резистивная сенсорная панель)
Структура [Сенсорные параметры]: Пленка ITO + стекло ITO
Сенсорный режим [Сенсорные параметры]: Поддержка точки касания и перетаскивания
Твердость поверхности [Сенсорные параметры]: 3H
Светопропускание [Сенсорные параметры]: Более 80%
Срок жизни [Сенсорные параметры]: Более 1 000 000 касаний
Напряжение питания, В [Напряжение и ток]: 6~36
Напряжение питания, тип. [Напряжение и ток]: 12V
Рабочий ток [Напряжение и ток]: VCC = +12 В. Рабочий ток WN: подсветка включена/выключена 1040 мА/320 мА. Рабочий ток WTR: подсветка включена/выключена 1100 мА /350 мА. Рабочий ток WTC: подсветка включена/выключена 1040 мА/320 мА
Рабочая температура [Рабочая среда]: -20~70℃
Температура хранения [Рабочая среда]: -20~70℃
Рабочая влажность [Рабочая среда]: 10%~90% относительной влажности
LCM интерфейс [Интерфейс]: FPC20 1.25mm, LVDS interface
RTP интерфейс [Интерфейс]: FPC4 1.0 мм
CTP интерфейс [Интерфейс]: Структура COB, интерфейс IIC
Скорость передачи данных [Интерфейс]: 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение [Интерфейс]: Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) [Интерфейс]: Вход 1: Iin = 1 мА, 2.4~5.0В Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс [Интерфейс]: UART2: N81, ON=TTL/CMOS; ВЫКЛ=RS232. UART4: N81/E81/O81/N82 4 режима (конфигурация ОС) ON=TTL/CMOS;ВЫКЛ=RS232(доступно только после настройки ОС)
Пользовательский интерфейс [Интерфейс]: Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Flash расширение [Память]: Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash
Flash память [Память]: 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Зуммер [Интерфейс]: Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot [Интерфейс]: FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс [Интерфейс]: UART2: N81, ВКЛ= TTL/CMOS; ВЫКЛ = RS232UART4: N81 / E81/ O81 /N82 4 режима (конфигурация ОС) ВКЛ.= TTL /CMOS; ВЫКЛ. = RS232 (доступно только после настройки ОС)
RTC (Super-capacitor) [Интерфейс]: Суперконденсатор для источника питания. Точность: 1 с/24 ч. Он может нормально работать в течение 30 дней после отключения питания
Разъем [Интерфейс]: 8Pin_2.0mm
Формат данных [Интерфейс]: UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Номинальная мощность [Электрические характеристики]: <15W
Зарезервированный интерфейс модуля [Интерфейс]: Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления Модуль USB: загрузка файлов с флэш-диска USB
PGT05 интерфейс [Интерфейс]: Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Видео [Видео]: https://cdn.globalso.com/dwin-global/style/global/video/DMG10768T121_01WTC.mp4
ASIC T5L [Информация об ASIC]: T5L2
T5L2 ASIC [Информация об ASIC]: Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
ESD test [Рабочая среда]: Contact discharge ±6KV Normal operation. Air discharge ±8KV 正常工作 Normal operation
EFT test [Рабочая среда]: Power supply ±2KV; 100KHz Normal operation
Datasheet [Datasheet]: Загрузить Загрузить Загрузить
Версия Datasheet [Datasheet]: 2021-09-25
Гарантия: 1 год
Страна бренда: Китай

Оставить отзыв

Комментарии

Загрузка комментариев...

Datasheet

3D-данные

38_DMG10768T121_01W.rar — Размер 136.3Кб

Rated Power

Operating Voltage

12~36V, typical value of 12V

Operating Current

VCC=12V, max backlight

VCC=12V, backlight off

Recommended power supply: 12V 1.5A DC
