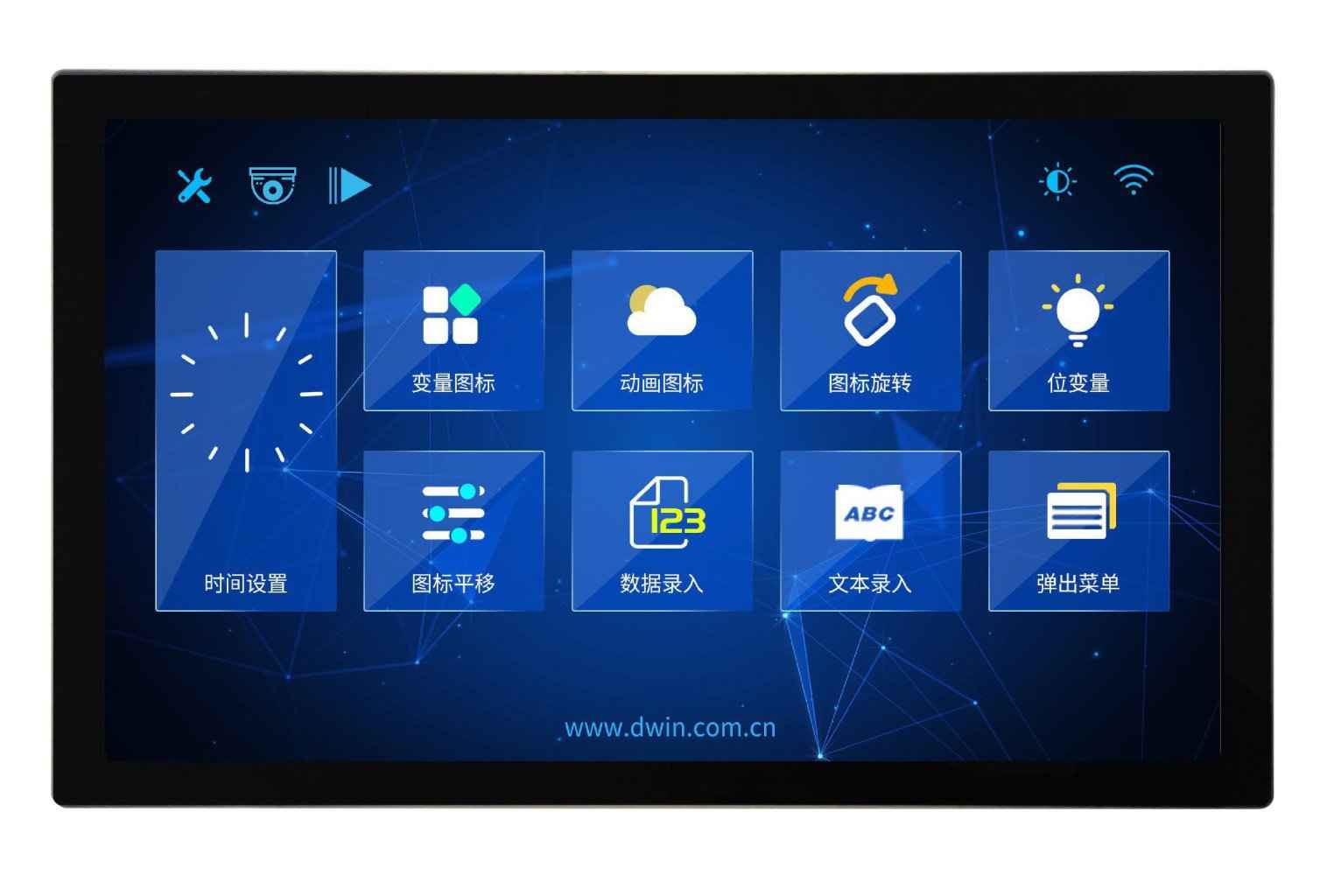

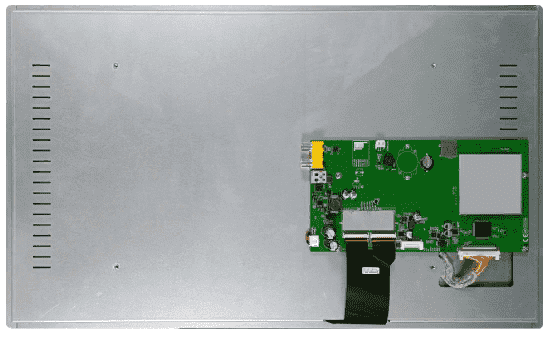

DMG19108C215_05W DWIN T5L UART HMI 21.5" 2K HD IPS ЖК-дисплей коммерческого класса

DMG19108C215_05W DWIN T5L UART HMI 21.5" 2K HD IPS ЖК-дисплей коммерческого класса

Описание товара:

DMG19108C215_05W

ASIC T5L2 IPS-TFT-LCD 21.5-дюймовый, 1920*1080 пикселей, 16.7М цветов, широкий угол обзора, смарт-экран 2K HD со встроенным зуммером, RTC, интерфейсом шины FSK и интерфейсом динамика

На основе собственной разработки DWIN dual T5L2 ASIC, работающей под управлением системы DGUS II.
Со встроенным зуммером, RTC, интерфейсом шины FSK и интерфейсом динамика.
Емкостный сенсорный экран со структурой GFF.
21.5-дюймовый, 1920*1080 пикселей, широкий угол обзора IPS, 2K HD smart screen.
UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232.

Описание товара

DWIN T5L2 UART HMI 21.5" 2K HD ЖК-дисплей коммерческого класса
DMG19108C215_05W

ASIC T5L2 IPS-TFT-LCD 21.5-дюймовый, 1920*1080 пикселей, 16.7М цветов, широкий угол обзора, смарт-экран 2K HD со встроенным зуммером, RTC, интерфейсом шины FSK и интерфейсом динамика

DMG19108C215_05W

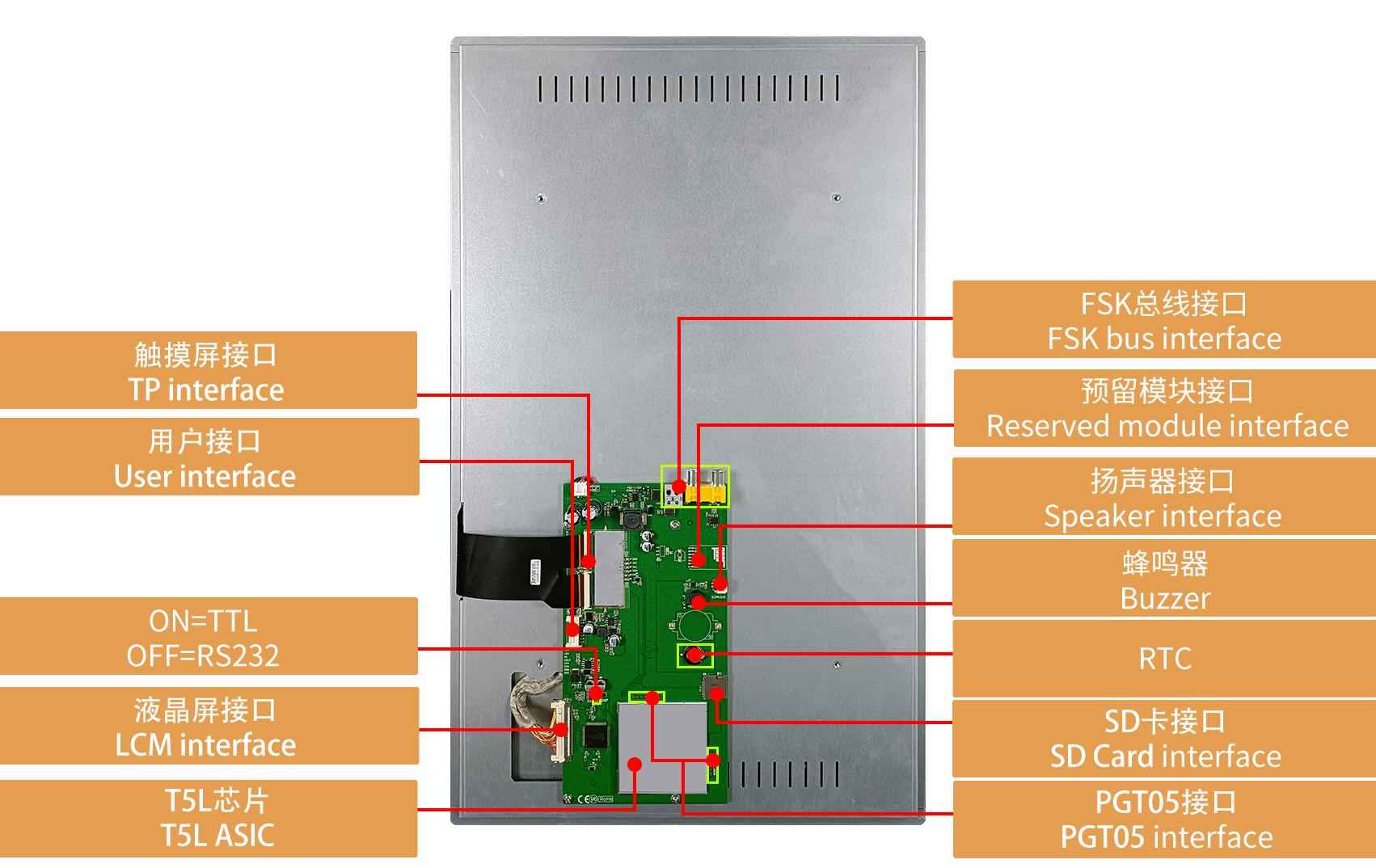

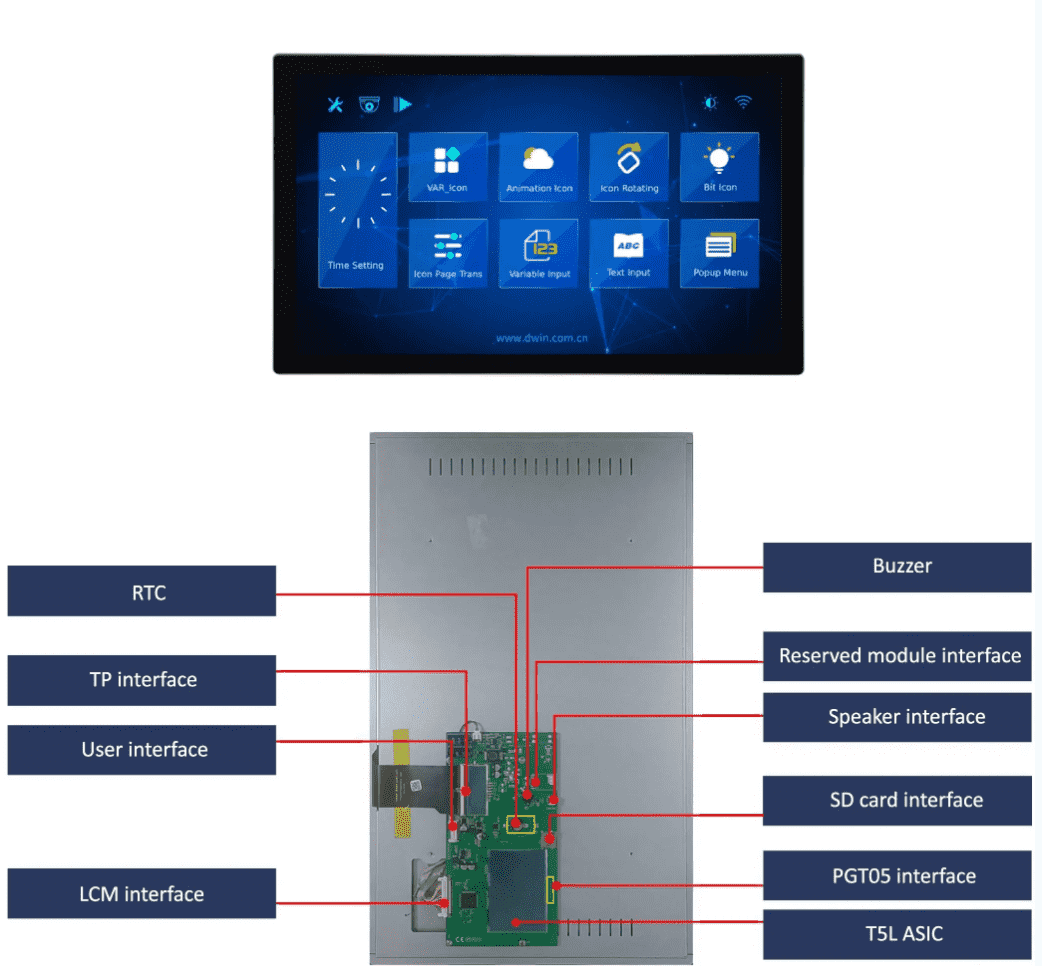

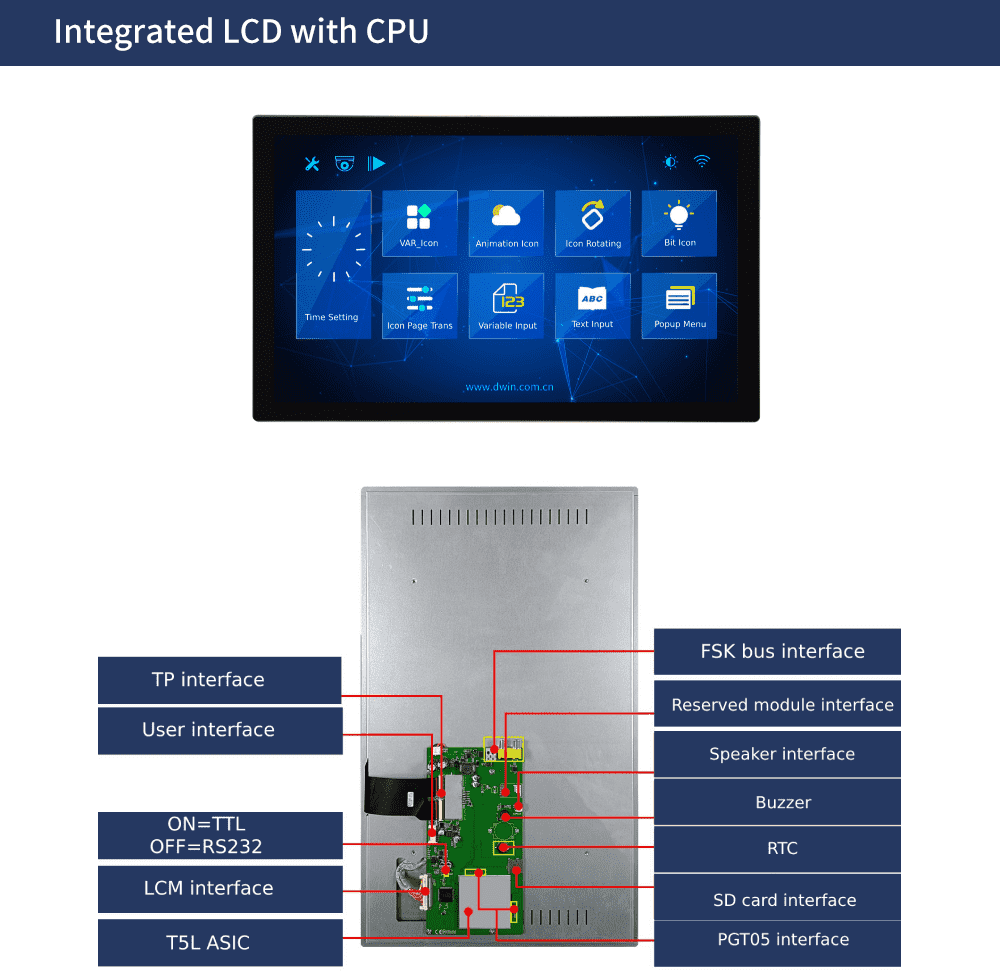

Function working principle 8 PIN 2.0

Характеристики

Основные параметры
Степень применения	Коммерческий класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	21.5"
Разрешение	1920×1080
Срок жизни	≥ 20 000ч
Яркость	150 nit	Другие товары
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
Область отображения (Active Area, A.A.)	476.1×267.9
Область просмотра (View Area, V.A.)	477.2×268.7
Подсветка	LED
Яркость	150 nit
Размеры
Размеры (ШxВxГ), мм	520.5×313.1×39.7
Вес нетто	4300
Установочные размеры, мм	500.6(+0.3mm)×297.2(+0.3mm)
Размеры (ШxВxГ), мм	520.5×313.1×39.7
Установочные размеры, мм	500.6(+0.3mm)×297.2(+0.3mm)
Пользовательский интерфейс и периферия
Периферия	DMG19108C215_05WTC Емкостный сенсорный экран, зуммер, RTC, динамик, интерфейс шины FSK
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G + FF с поверхностным покрытием из закаленного стекла
Сенсорный режим	Точка опоры коснитесь и перетащите
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	12~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +24 В, подсветка включена: 850 мА. VCC = +24 В, подсветка выключена: 225 мА
Рабочая среда
Рабочая температура	0~50℃
Температура хранения	-20~60℃
Рабочая влажность	10%~90% относительной влажности
Интерфейс
LCM интерфейс	FPC30 0.5mm, eDP interface
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iвых = -4 мА; 2.7~3.2В. Выход 0: Iвых = 4 мА; 0.1~0.4В
Входное напряжение (RXD)	Вход 1: 2.4~5.5В. Вход 0: 0~1.0В
Входной интерфейс	UART2: N81, ON=TTL/CMOS; ВЫКЛ=RS232
Пользовательский интерфейс	Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	UART2: N81, ВКЛ. = TTL/CMOS; ВЫКЛ.= RS232
RTC (Super-capacitor)	Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем	8Pin_2.0mm
Формат данных	UART2: N81
Интерфейс динамика	2Pin_ 2.0mm external loudspeaker	Другие товары
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Interface
FSK Bus	Да
FSK Bus Interface	Разъемы RSA (тюльпан) и 2х контактный коннектор не распаяны
Память
Flash расширение	Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash (внутри экрана)
Flash память	32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	20.4W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией DWIN.Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить
Версия Datasheet	2023-02-07
Datasheet
Вес и габариты
Ширина (мм)	313.1
Вес (грамм)	4300
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG19108C215_05WTC
