DWIN
Артикул: DMG80480T070_05WTC

Описание товара:

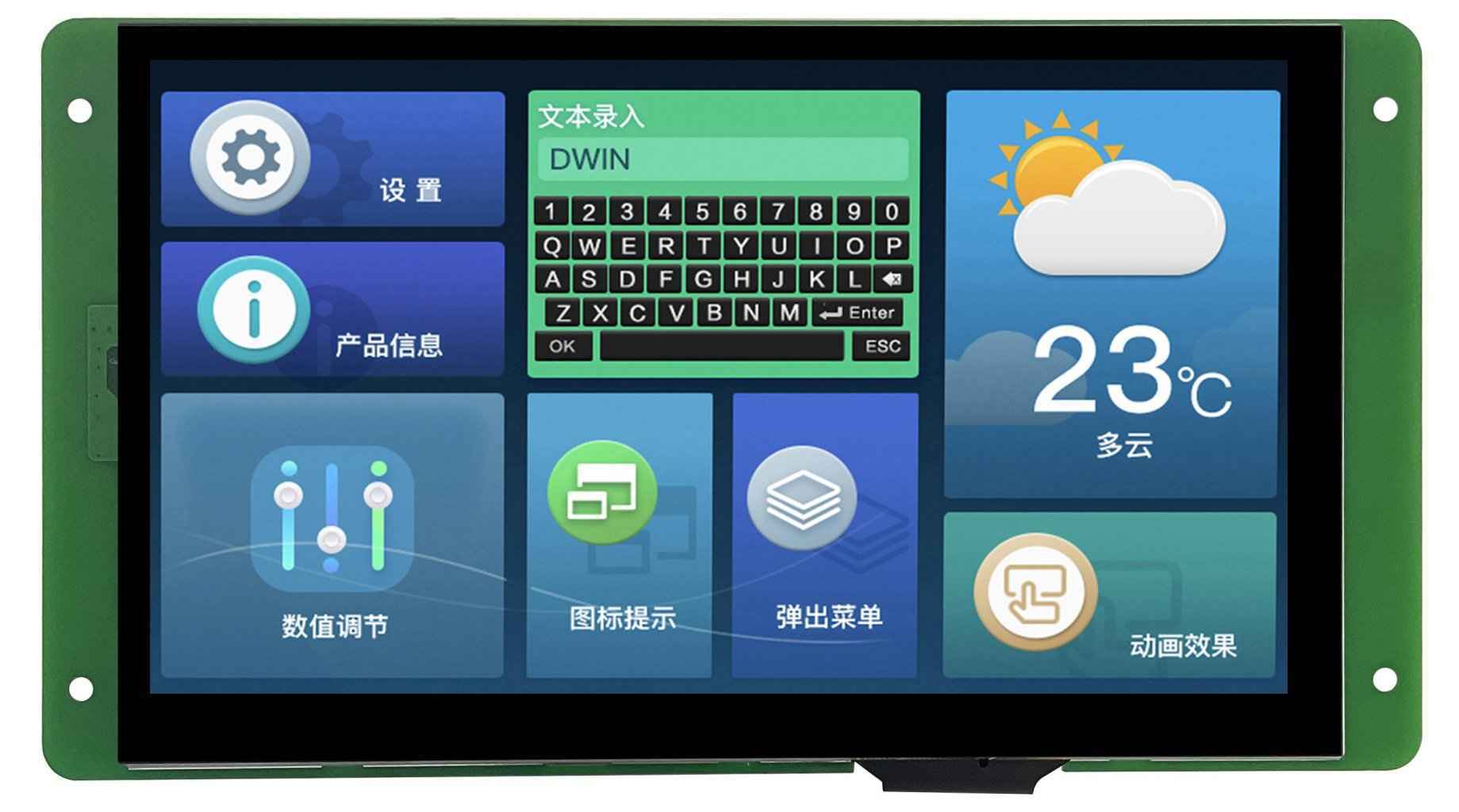

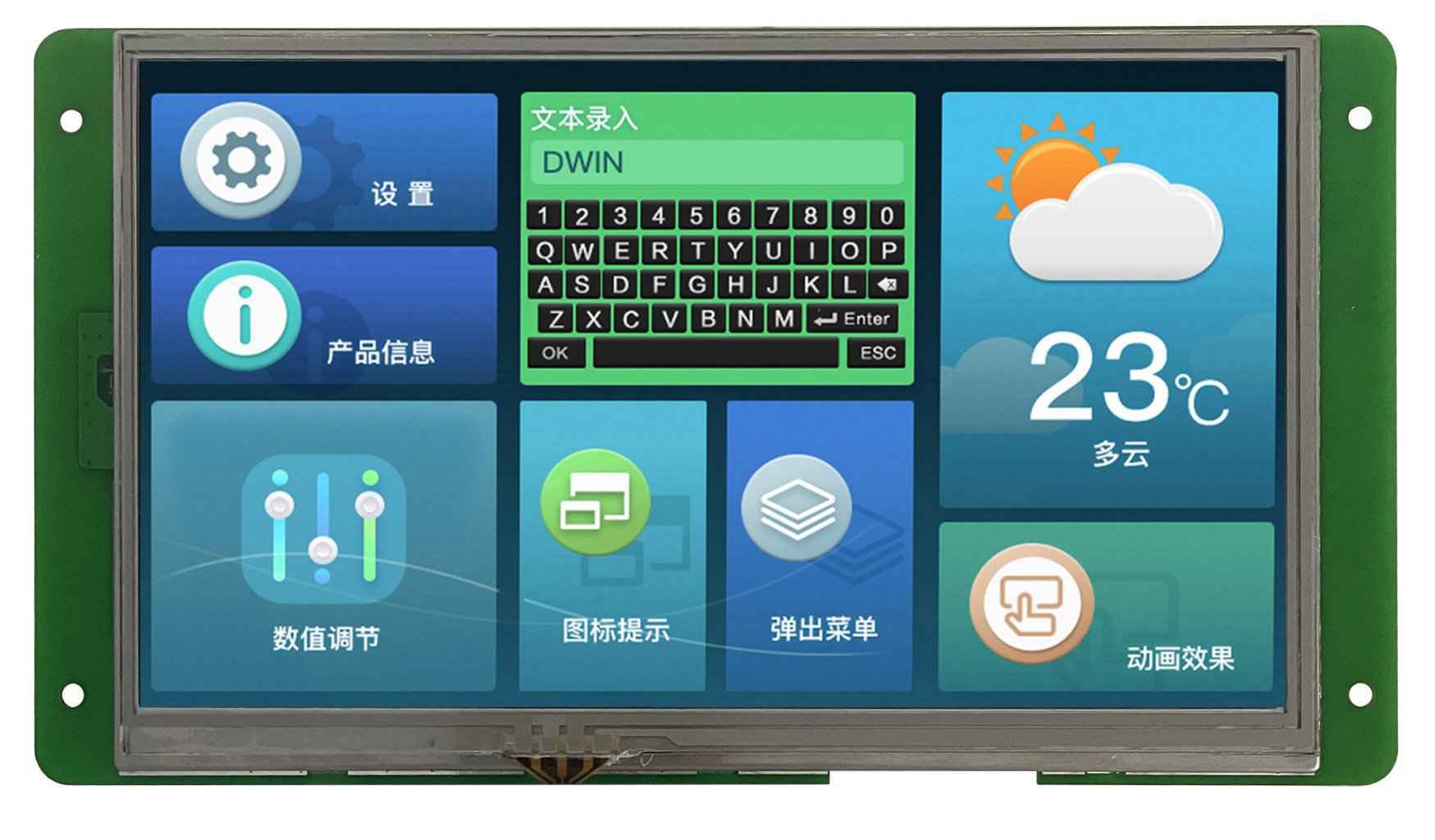

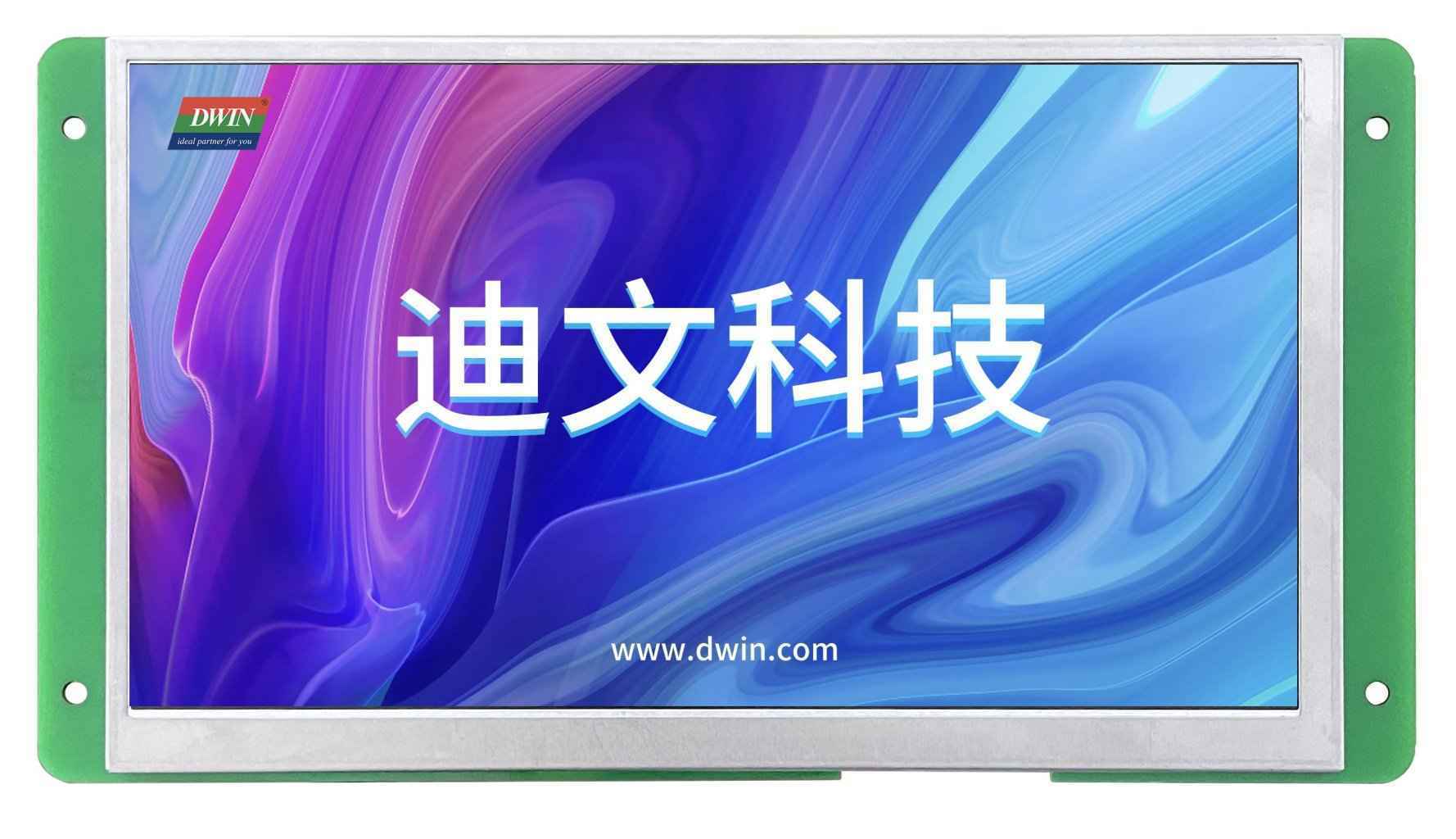

DMG80480T070_05W

DWIN TN-TFT-LCD 7.0-дюймовый, разрешение 800*480 пикселей, 262К цветов, нормальный угол обзора, с конформным покрытием, промышленного класса. На базе T5L0, работает система DGUS II

  • Сенсорный режим: Нет касания, Резистивный, Емкостный.
  • TTL и RS232 опционально.
  • Поддержка онлайн-загрузки SD-карты и инструмента DGUS.
  • Инструмент DGUS версии 7.6 для разработки графического интерфейса, не требуется никакого кода.
  • Двойная система разработки: DGUSⅡ/TA (набор инструкций).
  • Нормальный угол обзора: 70/70/50/70 (L/R/U/D).
  • Один чип 8051 с двухъядерным процессором, графическим интерфейсом и открытым ядром операционной системы. Ядро ОС может быть запрограммировано с помощью языка DWIN OS или Keil C вместо MCU заказчика.

Другие варианты товара:
Тип Touch-панели :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Индустриальный класс
3D-данные
Диагональ
7.0"
Срок жизни
≥ 30 000ч
Защитное покрытие
Есть
Размеры (ШxВxГ), мм
190.50×105.41×13.7
Вес нетто
1585
Установочные размеры, мм
Установочное отверстие: 166,20 (+0,3 мм) ×101,50 (+0,3 мм)
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

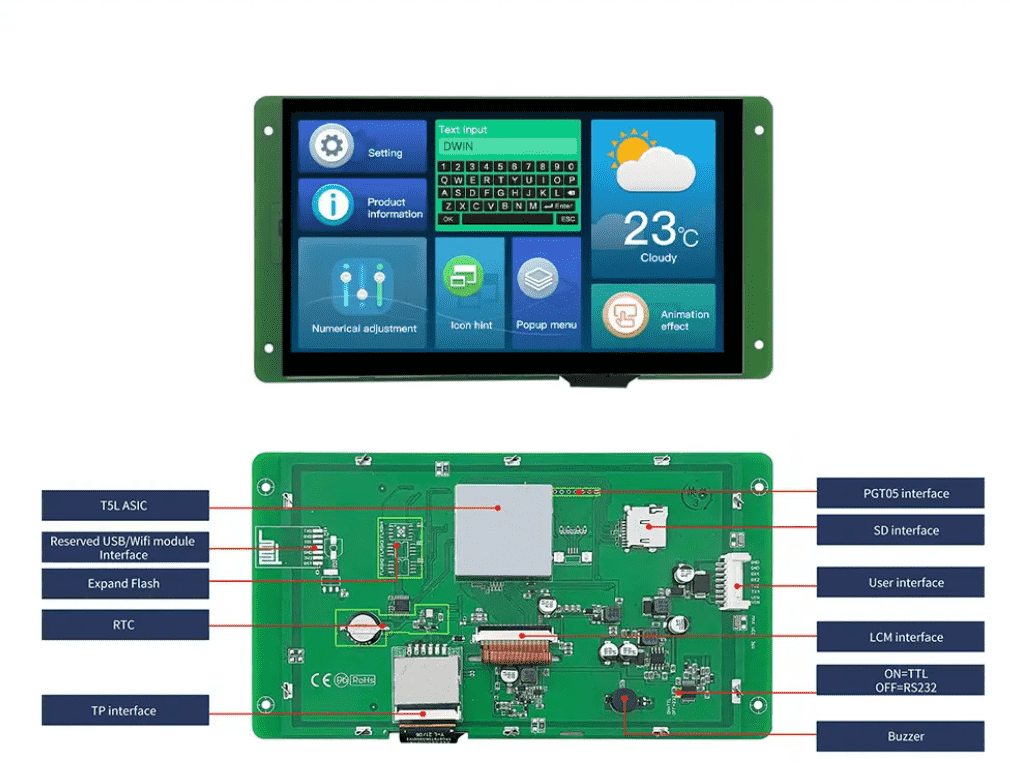

DWIN T5L0 UART HMI 7" TN-TFT ЖК-монитор промышленного класса
DMG80480T070_05W

DWIN TN-TFT-LCD 7.0-дюймовый, разрешение 800*480 пикселей, 262К цветов, нормальный угол обзора, с конформным покрытием, промышленного класса. На базе T5L0, работает система DGUS II

DMG80480T070_05WTC
21

Application

1
12 (1)


1 (4)
11


Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 7.0"
Срок жизни ≥ 30 000ч
Цветность 262K (262144) 18-bit 6R6G6B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Яркость DMG80480T070_05WTC: 270 нит / DMG80480T070_05WTR: 250 нит / DMG80480T070_05WN: 300 нит
Угол обзора(V.A.) Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Область отображения (Active Area, A.A.) 154.08×85.92
Подсветка LED
Яркость 270 nit
Размеры
Размеры (ШxВxГ), мм 190.50×105.41×13.7
Вес нетто 1585
Установочные размеры, мм Установочное отверстие: 166,20 (+0,3 мм) ×101,50 (+0,3 мм)
Размеры (ШxВxГ), мм 190.50×105.41×13.7
Сенсорные параметры
Тип Touch RTP (резистивная сенсорная панель) Другие товары
Структура Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6 ЧАСОВ
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch RTP (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 6~36
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC=12V,max backlight 220mA. VCC=12V, backlight off 80mA
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30℃~80℃
Рабочая влажность 10%~90%относительной влажности
Интерфейс
LCM интерфейс FPC50 0.5mm, RGB interface
RTP интерфейс FPC4 1.0 мм
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iвых = 1 мА; 3.0–3.3В Типичное значение: 3.3 В. Выход 0: Iвых = -1 мА; 0~0.3 В Типичное значение: 0В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4–5.0 В. Типичное значение: 3.3В. Вход 0: Iin = -1 мА, 0~0.5 В

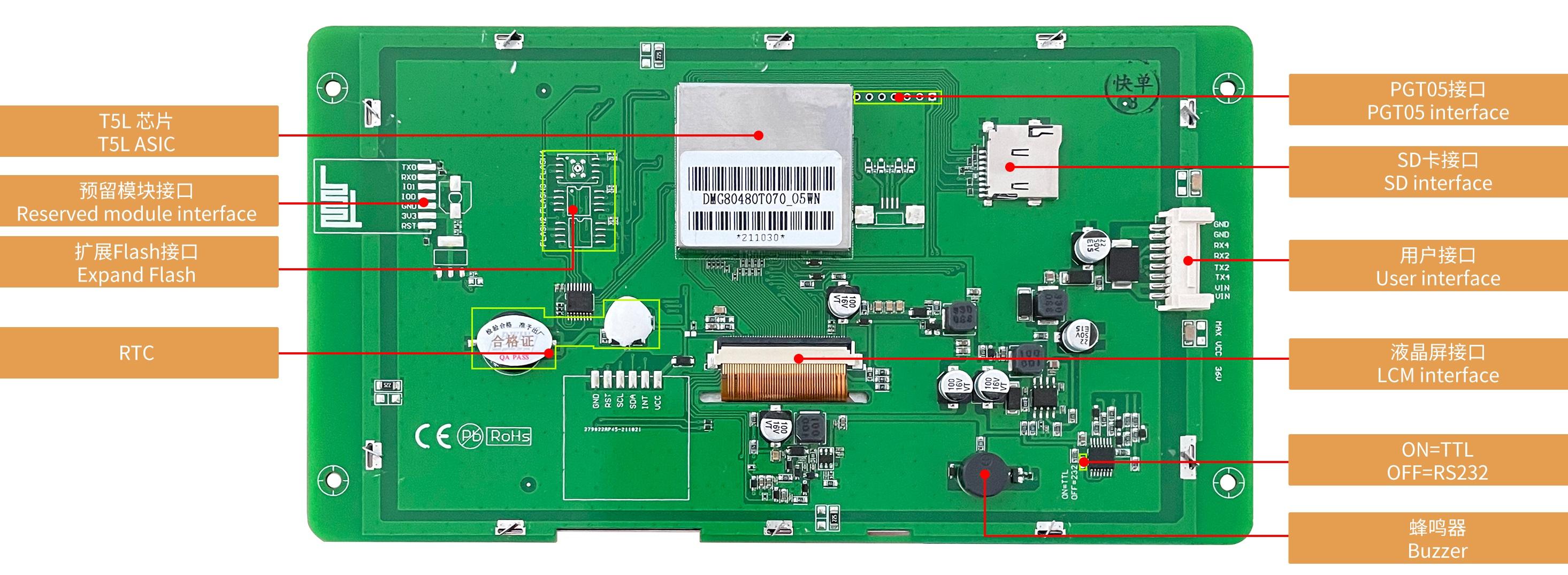

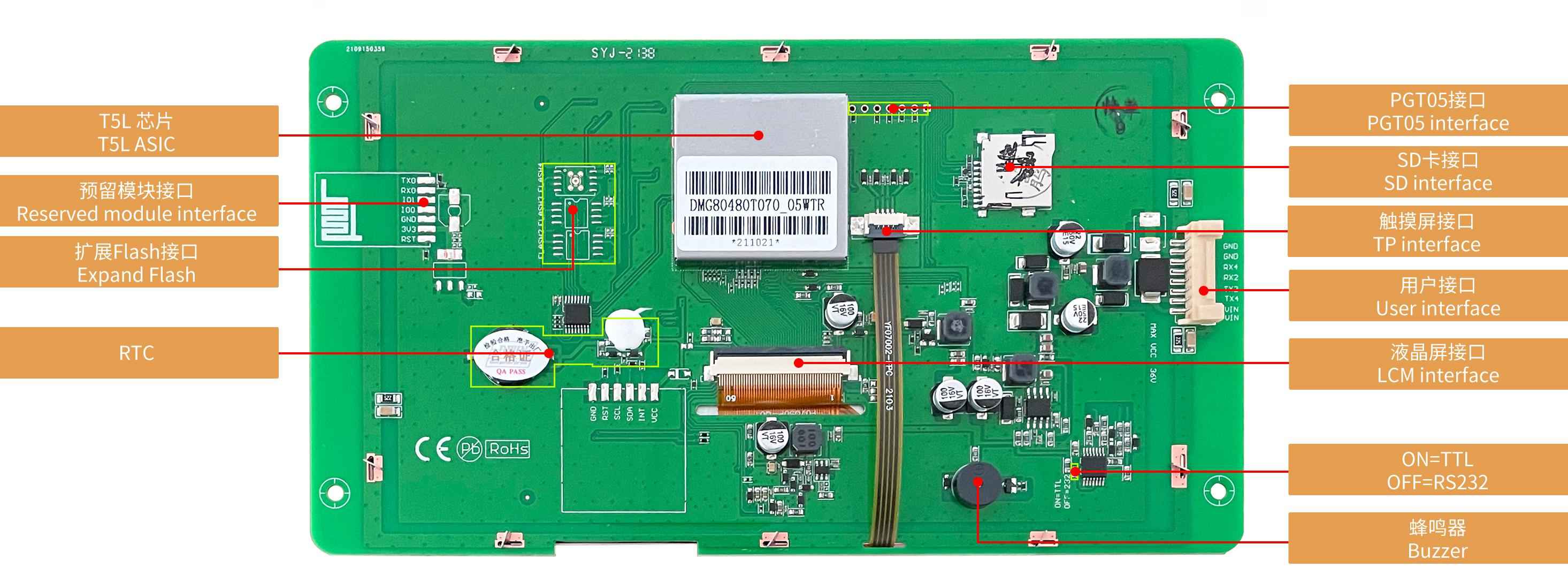

Пользовательский интерфейс 8PIN 2.0 Скорость загрузки (типичное значение): 12KByte/sUART2: N81  ВКЛ.=TTL/CMOS; ВЫКЛ. =RS232 (RS232 по умолчанию) UART4: N81/E81/O81/N82 4 режима ВКЛ.= TTL /CMOS; ВЫКЛ. = RS232 (Поддержка после настройки ОС) Аксессуары: кабель HDL65011, SD-карта
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
RTC (Super-capacitor) Суперконденсатор для источника питания. Точность: 1 с/24 ч. Он может нормально работать в течение 30 дней после отключения питания
Разъем 8Pin_2.0mm
Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Уровень напряжения UART Выход 1, Iout = 1 мА; 3,0 ~ 3,3 В Типичное значение: 3,3 В
Память
Flash расширение Расширение до 64 Мбайт БЕЗ флэш-памяти или 48 Мбайт БЕЗ флэш-памяти + 512 Мбайт NAND Flash
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить / Загрузить / Загрузить
Версия Datasheet 2021-09-25
Datasheet
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG80480T070_05WTC

Похожие товары (8)

Такого товара не существует

Файлы

57_3D-DMG80480T070-05W.rar 3D-данные , 165.22 КБ
DMG80480T070_05WTC.pdf Datasheet , 3.02 МБ
DMG80480T070_05WN.pdf Datasheet , 3.06 МБ
DMG80480T070_05WTR.pdf Datasheet , 3.09 МБ
45_DMG80480T070_05W.rar Datasheet , 4.37 МБ
