DWIN
Артикул: DMG19480T088_01WTC

Описание товара:

DMG19480T088-01W

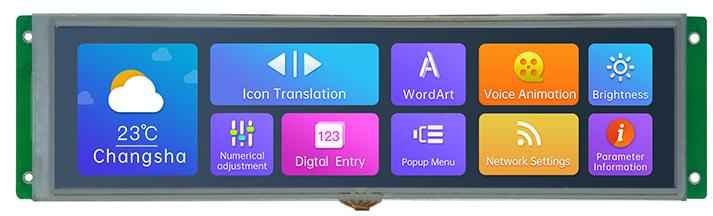

DWIN IPS-TFT-LCD 1920*RGB*480, Industrial Bar Shape UART LCM

  • На основе ASIC собственной разработки T5L2, цвет 16.7М, 24 бита.
  • ЖК-панель промышленного класса в форме стержня с конформным покрытием.
  • Тип сенсорной панели: Резистивная или емкостная.
  • Интерфейс TTL/RS232, соединительный провод 8Pin2.0mm.
  • Загрузка через SD-карту или последовательный порт on-line.
  • Используйте DWIN DGUS V7.6 для создания проекта с графическим интерфейсом, никаких навыков программирования не требуется.
  • Работает система DGUS II.
  • IPS-TFT-LCD, Широкий угол обзора: 85/85/85/85 (L/R/U/D).
  • Подходит для автомобильной навигации, кухонных приборов и т.д.

Другие варианты товара:
Тип Touch-панели :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Индустриальный класс
3D-данные
Диагональ
8.8"
Разрешение
1920×480
Срок жизни
≥ 30 000ч
Защитное покрытие
Есть
Периферия
DMG19480Т088_01WN Зуммер, РТК. / DMG19480T088_01WTC Емкостный сенсорный экран, Зуммер, RTC. / DMG19480T088_01WTR Резистивный сенсорный экран, Зуммер, RTC.
Цветность
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

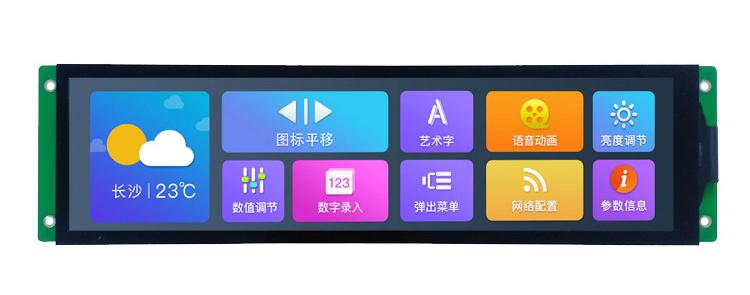

DWIN T5L2 UART HMI 8.88" IPS-TFT ЖК-панель промышленного класса в форме стержня
DMG19480T088-01W

DWIN IPS-TFT-LCD 1920*RGB*480, Industrial Bar Shape UART LCM

DMG19480T088_01WTC
1

Application

1
12 (1)


1 (4)
11


Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 8.8"
Разрешение 1920×480
Срок жизни ≥ 30 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость WTC: 270 нит / WTR: 250 нит / WN: 300 нит
Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Нет Другие товары
Область отображения (Active Area, A.A.) 218.9×54.70
Подсветка LED
Яркость 270 nit
Пользовательский интерфейс и периферия
Периферия DMG19480Т088_01WN Зуммер, РТК. / DMG19480T088_01WTC Емкостный сенсорный экран, Зуммер, RTC. / DMG19480T088_01WTR Резистивный сенсорный экран, Зуммер, RTC.
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Точка опоры коснитесь и перетащите
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch RTP (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 6~36
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12В, подсветка включена, 170 мА. VCC = +12 В, подсветка выключена, 60 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~80℃
Рабочая влажность 10%~90% относительной влажности

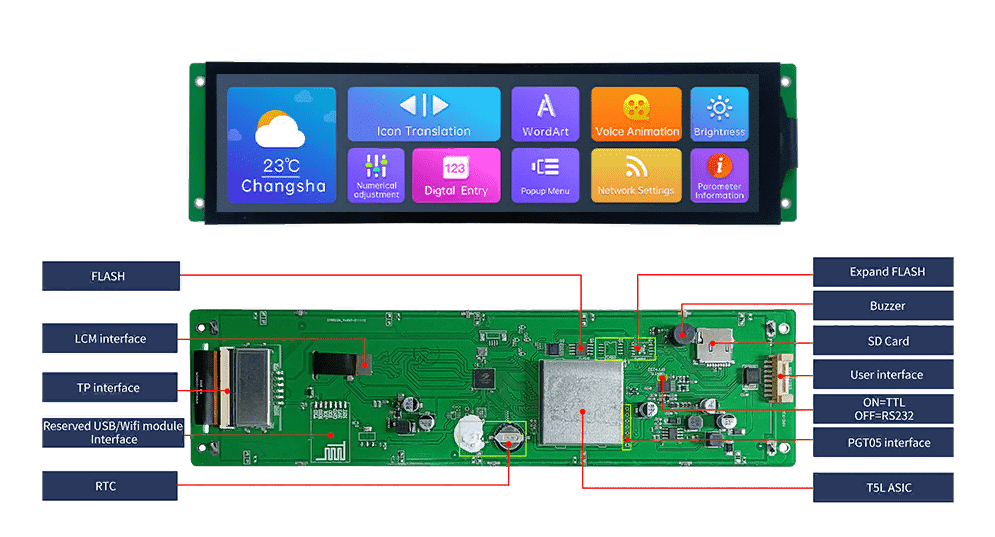

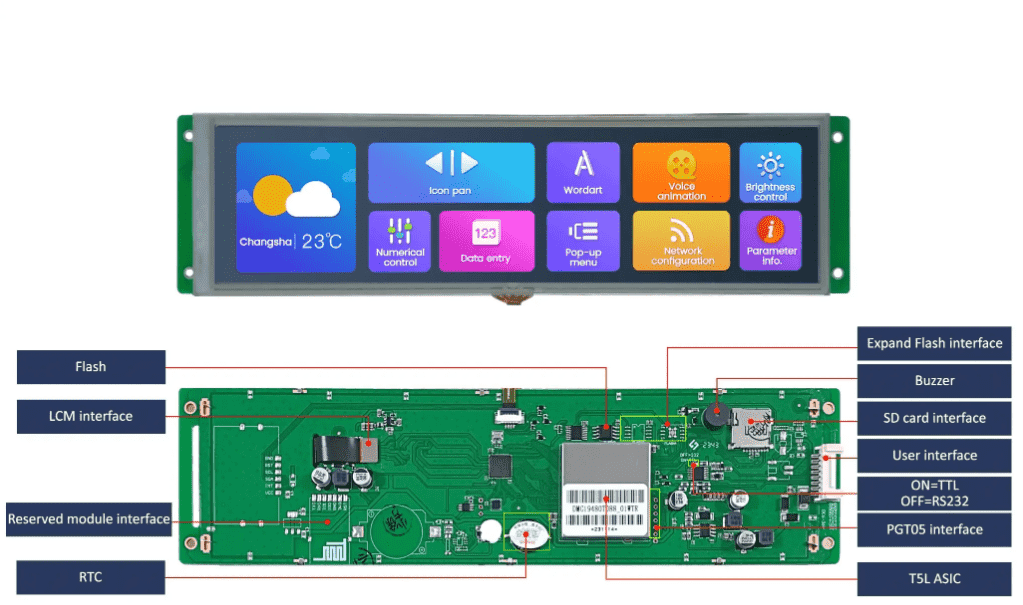

Интерфейс
LCM интерфейс Основание интерфейса двойного ряда 30Pin, интерфейс MIPI
RTP интерфейс FPC4 1.0 мм
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3 В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0, Iin = -1 мА, 0~0.5 В
Входной интерфейс UART2: ВКЛ=TTL/CMOS;ВЫКЛ=RS232, N81 UART4: ВКЛ=TTL/CMOS;ВЫКЛ = RS232, дополнительный четырехрежимный режим N81/E81/O81/N82 (используется после настройки ОС)
Пользовательский интерфейс Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс UART2: ВКЛ. = TTL / CMOS; ВЫКЛ. = RS232, N81UART4: ВКЛ. = TTL / CMOS; ВЫКЛ. = RS232, дополнительно N81 / E81 / O81 / N82 четыре режима (можно использовать после настройки ОС)
Разъем 8Pin_2.0 мм
Зарезервированный интерфейс модуля Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние.
Память
Flash расширение Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Размеры
Размеры (ШxВxГ), мм 252.0×65.4×16.5
Вес и габариты
Высота (мм) 16.5
Ширина (мм) 65.4
Вес (грамм) 245
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG19480T088_01WTC

Похожие товары (8)

Такого товара не существует

Файлы

90_3D-DMG19480T088-01W.rar 3D-данные , 1.22 МБ

Видео

DMG19480T088_01W DWIN T5L2 UART HMI 8.88" IPS ЖК-дисплей промышленного класса
