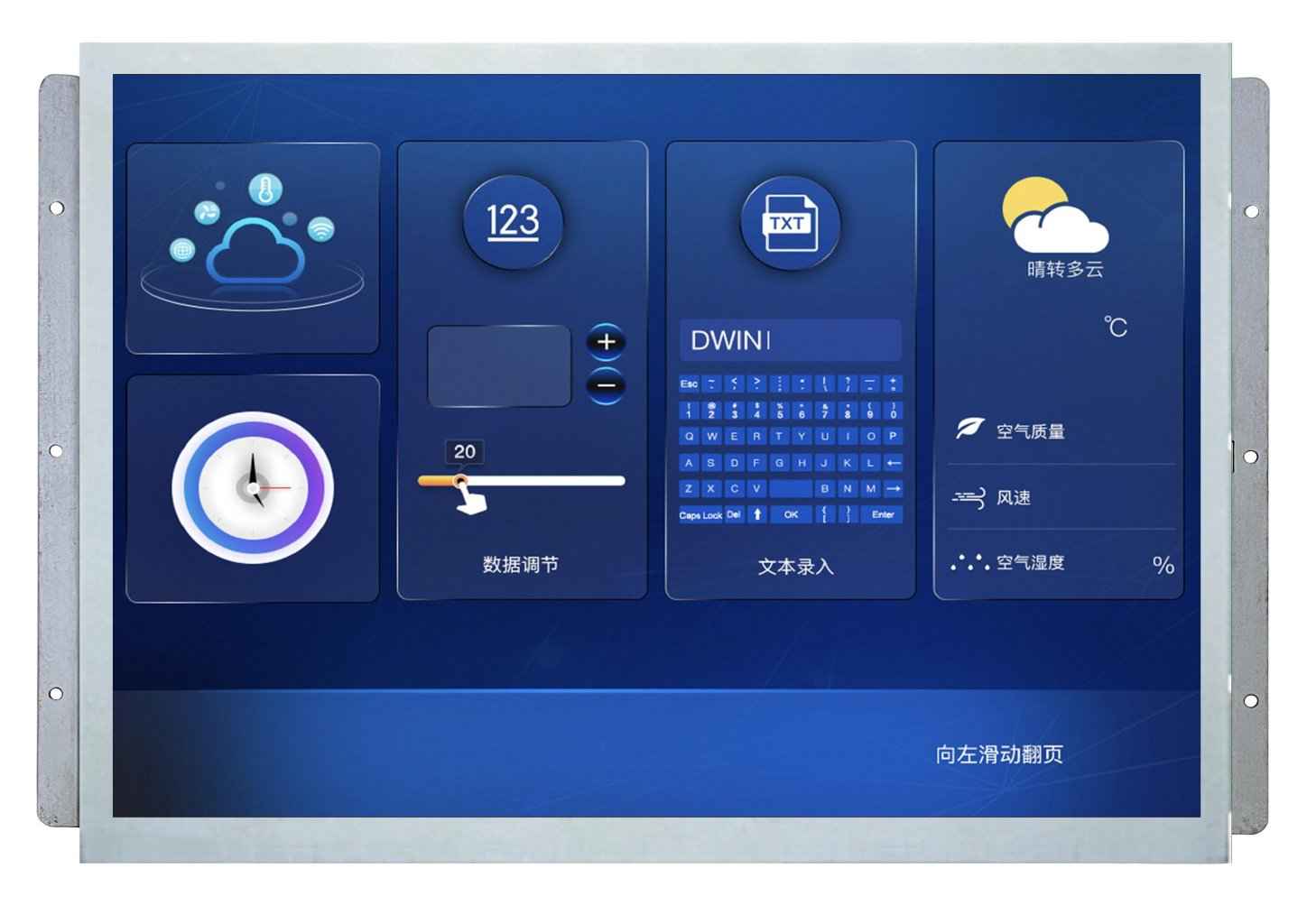

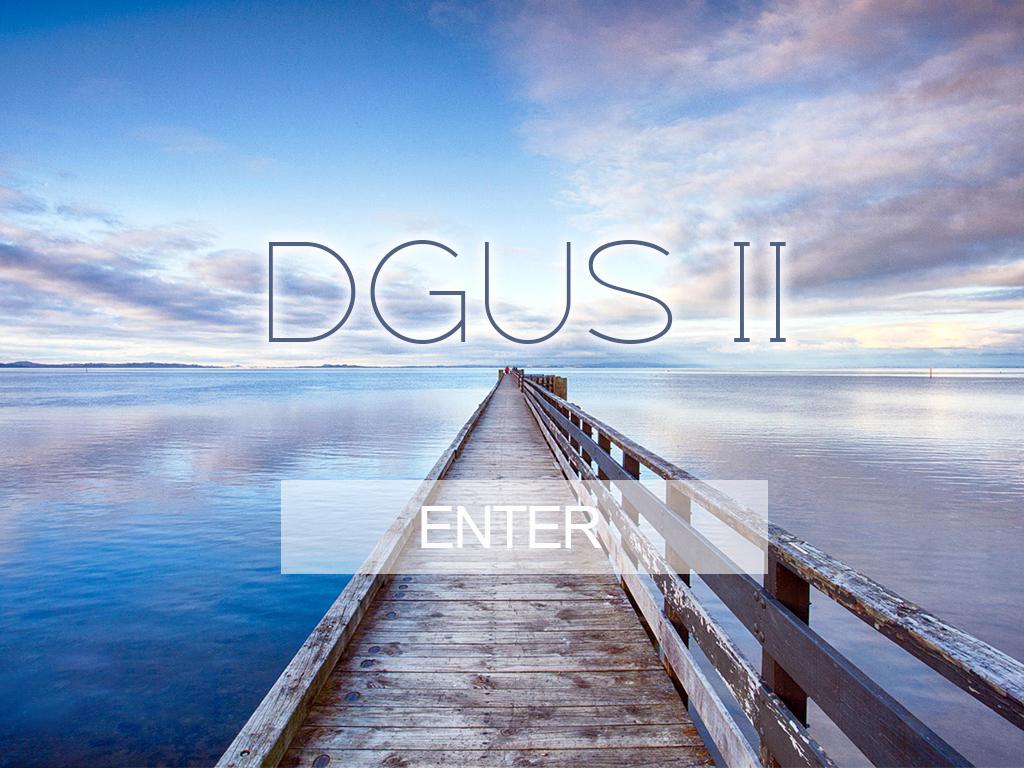

DMG10768C150_03W DWIN T5L2 UART HMI 15" IPS ЖК-дисплей коммерческого класса

Степень применения [Основные параметры]

Коммерческий класс

Диагональ [Дисплей]

15.0"

3D-данные [3D-данные]

9219

Разрешение [Дисплей]

1024×768

Срок жизни [Дисплей]

≥ 20 000ч

Установочные размеры, мм [Размеры]

329.0(+0.3)×253.5(+0.3)

Периферия [Пользовательский интерфейс и периферия]

DMG10768C150_03WTC Capacitive touch screen, Built-in Buzzer,WIFI module interface / DMG10768C150_03WTR Resistive touch screen, Built-in Buzzer,WIFI module interface / DMG10768C150_03WN Built-in Buzzer, WIFI module interface

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

IPS, TFT LCD

Яркость [Дисплей]

_WTC: 270 нит / _WTR: 250 нит / _WN: 300 нит

Угол обзора（V.A.) [Дисплей]

Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)

Поддержка поворота 0°/90°/180°/270° [Дисплей]

Есть

Область отображения (Active Area, A.A.) [Дисплей]

304.13×228.10

Область просмотра (View Area, V.A.) [Дисплей]

307.1×231.1

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Конструкция G+G с поверхностью из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Тип Touch [Сенсорные параметры]

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Пленка ITO + стекло ITO

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

12~36

Напряжение питания, тип. [Напряжение и ток]

12V

Рабочий ток [Напряжение и ток]

VCC = +12В, подсветка включена, 1300 мА. VCC = +12 В, подсветка выключена, 250 мА

Рабочая температура [Рабочая среда]

-20~70℃

Температура хранения [Рабочая среда]

-20~70℃

Рабочая влажность [Рабочая среда]

10%~90% относительной влажности, типичное значение 60% относительной влажности

LCM интерфейс [Интерфейс]

FPC20 1.25mm, LVDS interface

RTP интерфейс [Интерфейс]

FPC4 1.0 мм

CTP интерфейс [Интерфейс]

6Pin_0.5mm, интерфейс IIC

Скорость передачи данных [Интерфейс]

150~3225600 бит/с, тип. 115200 бит/с

Выходное напряжение [Интерфейс]

Выход 1: Iout = 4 мА; 4.78~ 5.0В. Выход 0: Iвых = 4 мА; 0~0.4В

Входное напряжение (RXD) [Интерфейс]

Вход 1: 2.5~5.0В. Вход 0: 0~1.0В

Входной интерфейс [Интерфейс]

UART2:ON=TTL/CMOS; OFF=RS232

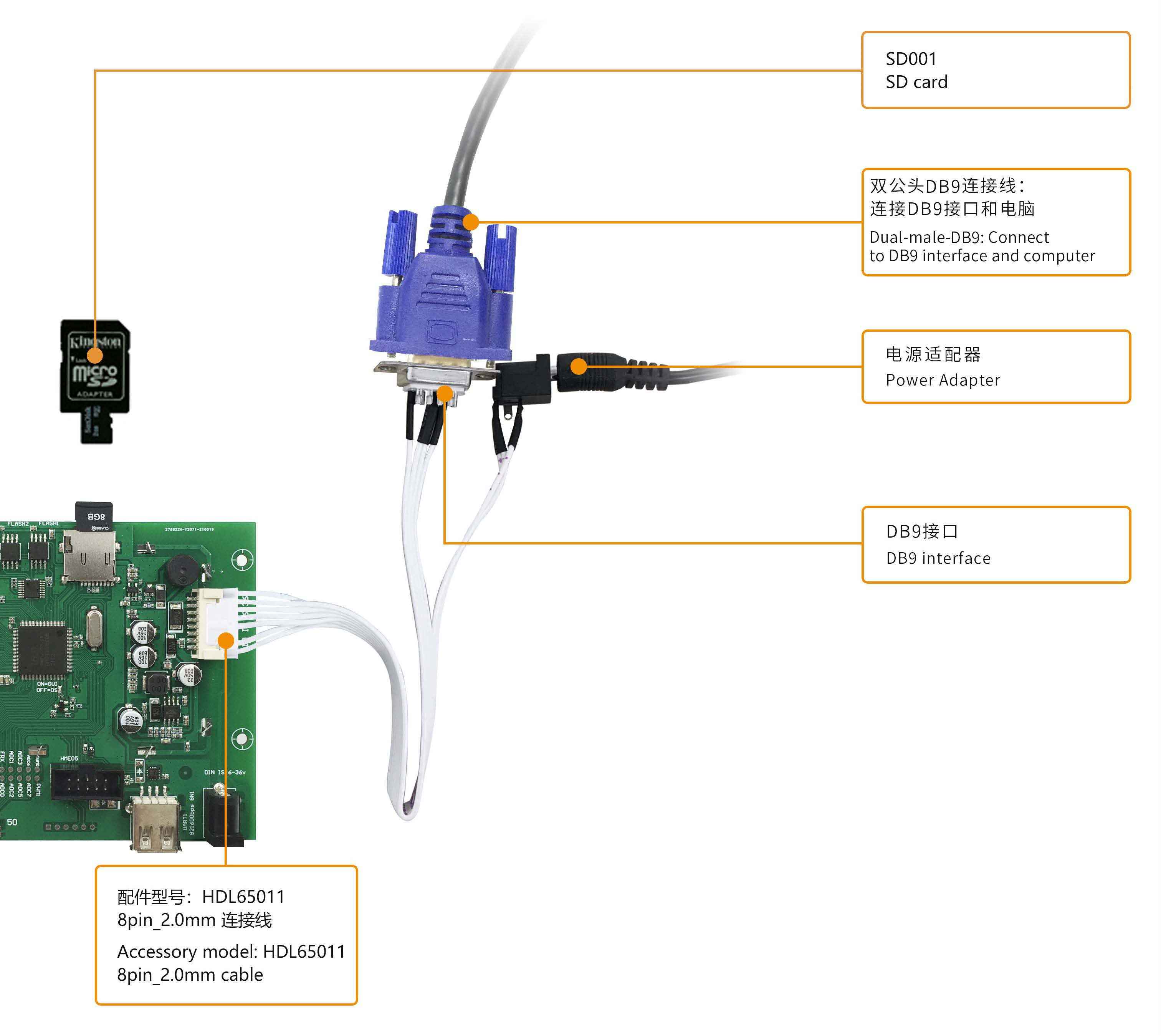

Пользовательский интерфейс [Интерфейс]

Источник питания с разъемом 8Pin_2.0mm и последовательная связь. Скорость загрузки (типичное значение): 12 Кбайт/sUART2:ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232

Flash расширение [Память]

Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes，NAND Flash

Flash память [Память]

32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

Разъем [Интерфейс]

8Pin_2.0mm

Формат данных [Интерфейс]

UART2:N81

Номинальная мощность [Электрические характеристики]

<20W

Интерфейс динамика [Интерфейс]

Бортовой динамик. Мощность: <2,5 Вт

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: скачивать файлы с флешки

PGT05 интерфейс [Интерфейс]

Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и обеспечения нормальной работы продукта.

Видео [Видео]

https://www.dwin-global.com/style/global/video/DMG10768C150_03WTC.mp4

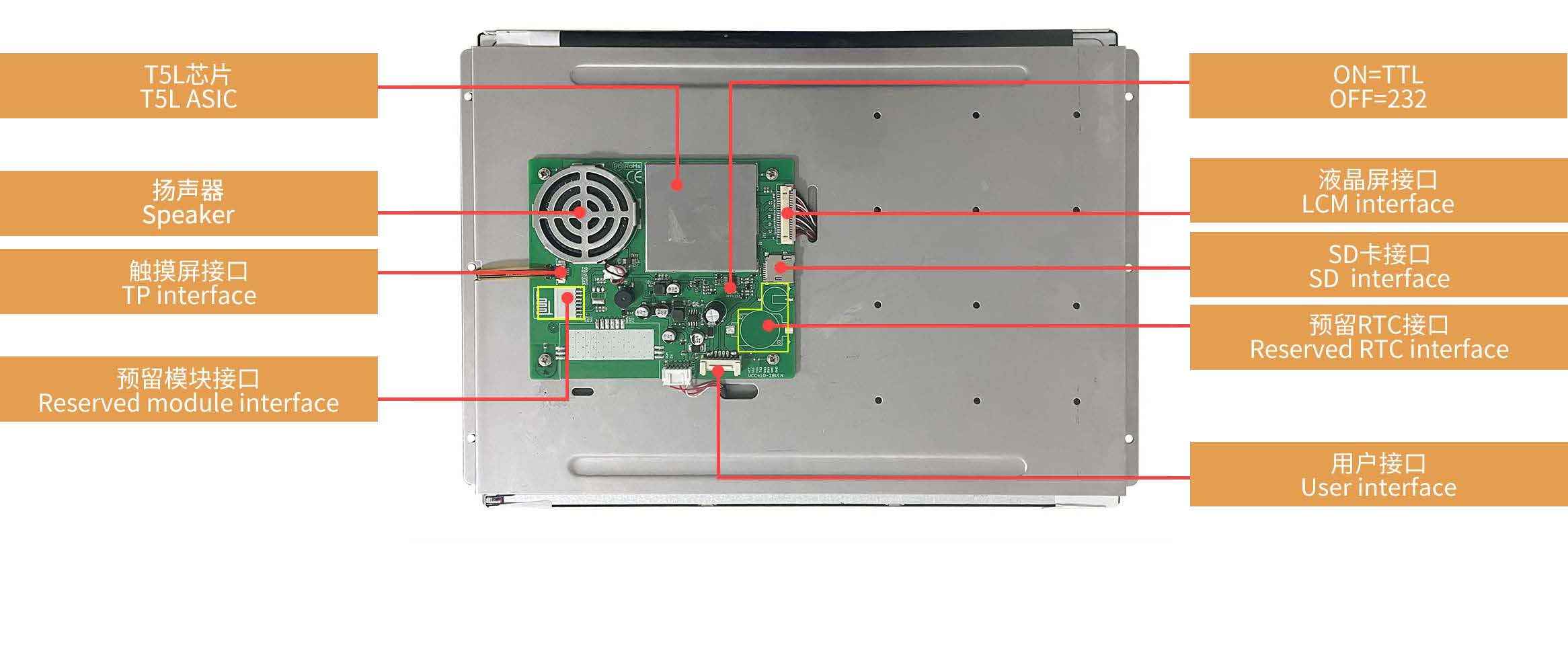

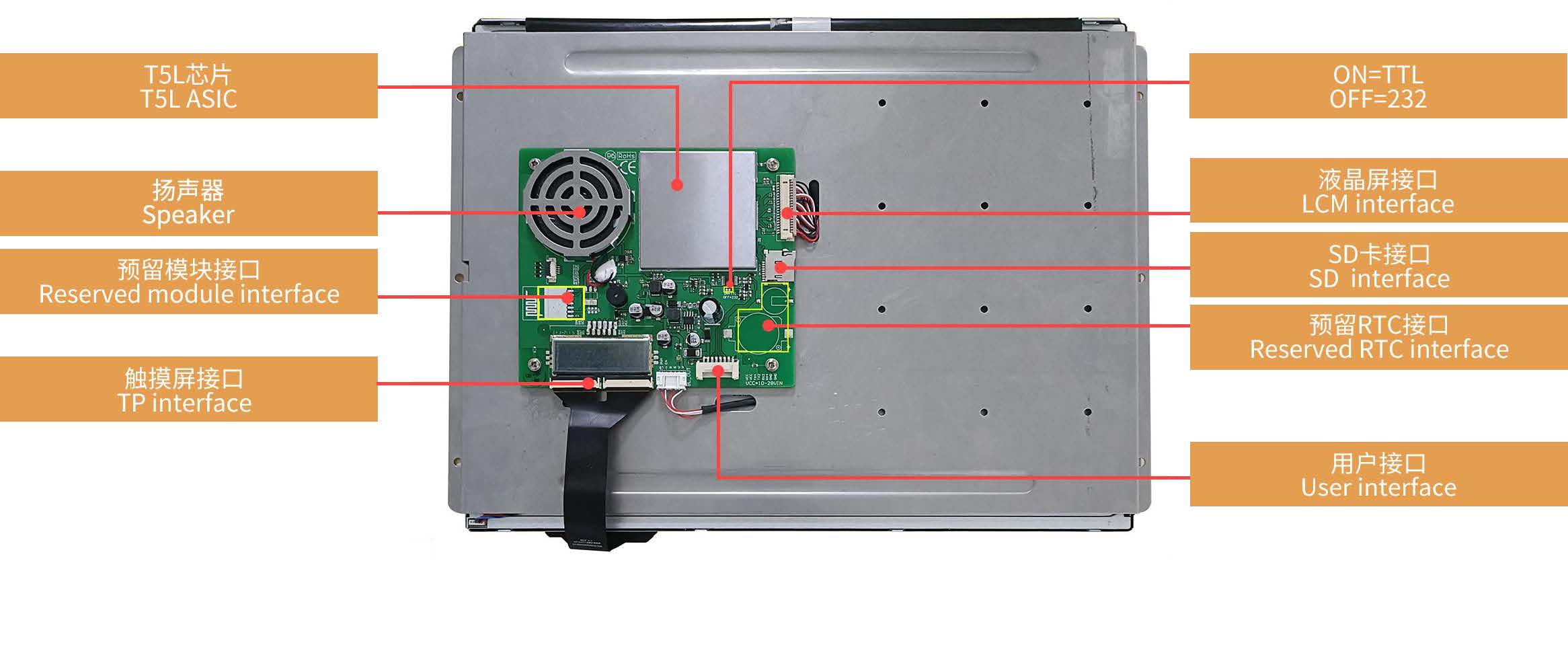

ASIC T5L [Информация об ASIC]

T5L2

T5L2 ASIC [Информация об ASIC]

Разработан компанией DWIN. Производство с 2019, 1МБ ни Flash начип, 512 КБ, используемый для хранения пользовательской базы данных. Цикл перезаписи: цикл записи 100 000 раз

ESD test [Рабочая среда]

Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation

EFT test [Рабочая среда]

Power supply ±1KV; 100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2022-03-18

Гарантия

1 год

Страна бренда

Китай

• DMG10768C150_03WTC.pdf — Размер 3633.1Кб

• DMG10768C150_03WTR.pdf — Размер 3611.9Кб

• DMG10768C150_03WN.pdf — Размер 3749.6Кб
