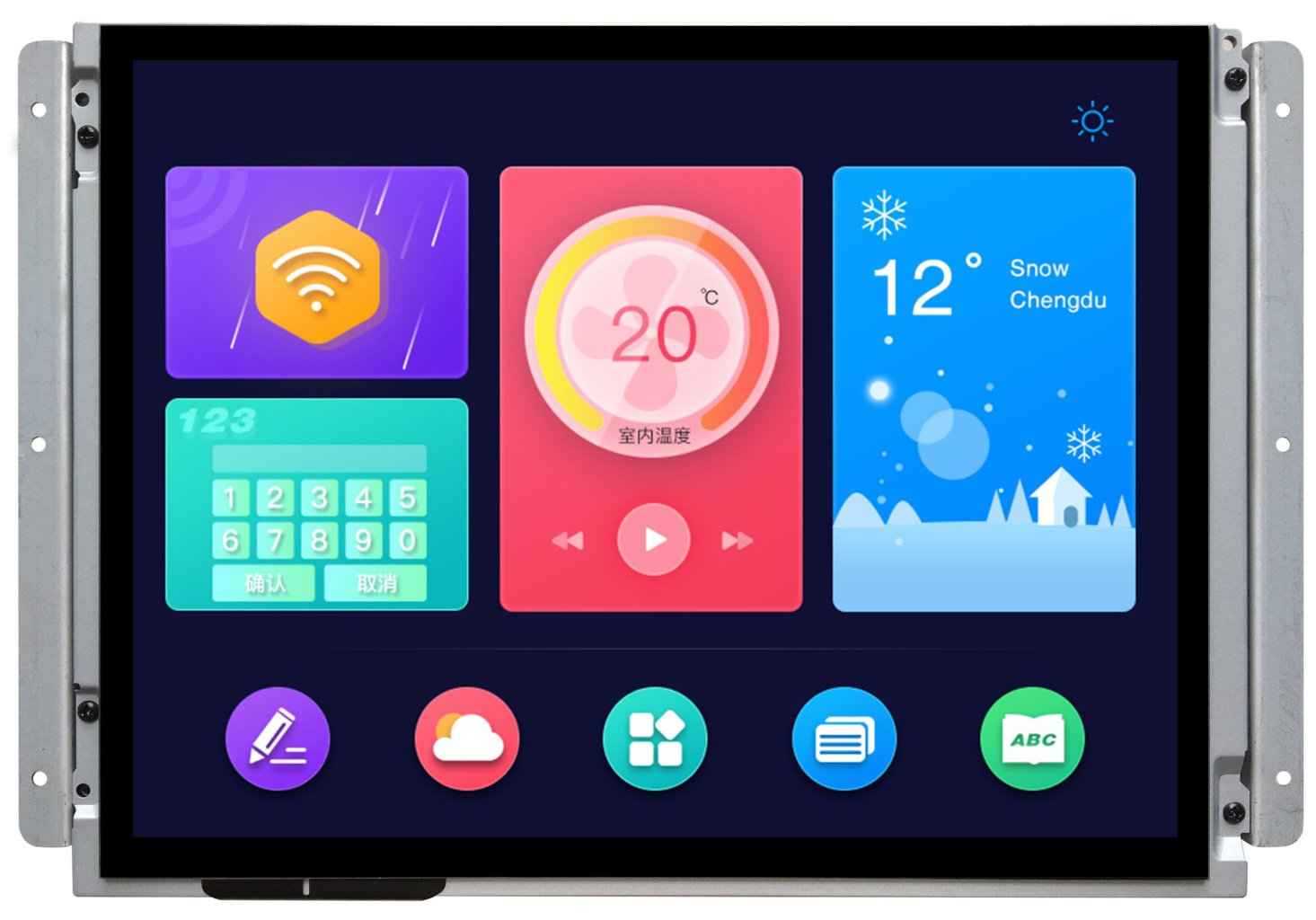

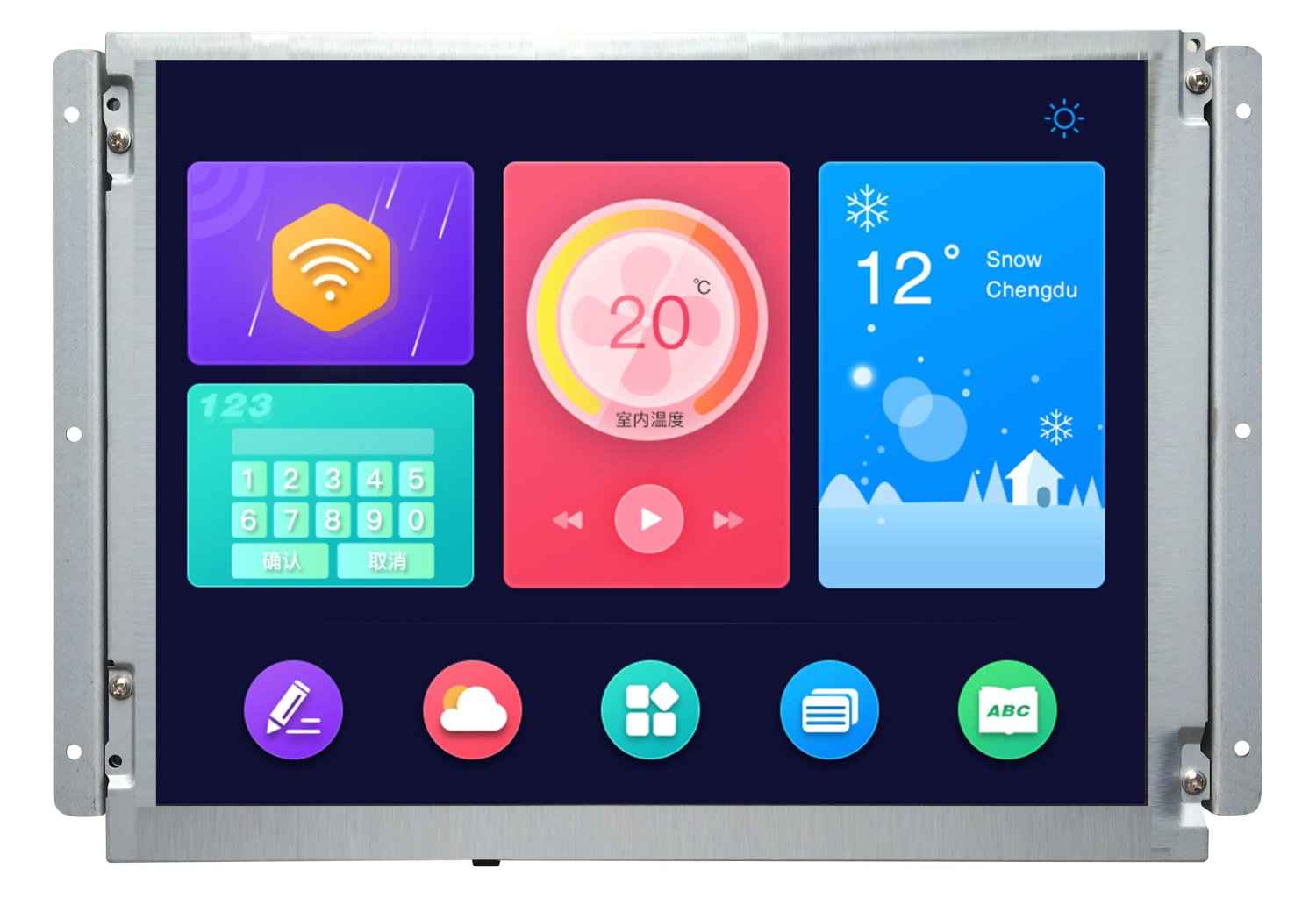

DMG80600C121_03W DWIN T5L1 UART HMI 12.1" TN ЖК-дисплей коммерческого класса

DMG80600C121_03W DWIN T5L1 UART HMI 12.1" TN ЖК-дисплей коммерческого класса

Описание товара:

DMG80600C121_03W

ASIC T5L1 TN-TFT-LCD 12.1 дюйма, разрешение 800*600 пикселей, 16.7М цветов, нормальный угол обзора

На основе ASIC собственной разработки T5L1, 16.7М цветов, 24 бита.
TFT-ЖК-дисплей с разрешением 800*600 пикселей.
Имеет встроенные динамики мощностью <2 Вт.
TA (набор инструкций) / DGUSⅡ Система разработки.
Нет сенсорного экрана / Резистивный сенсорный экран / Емкостный сенсорный экран Опционально.

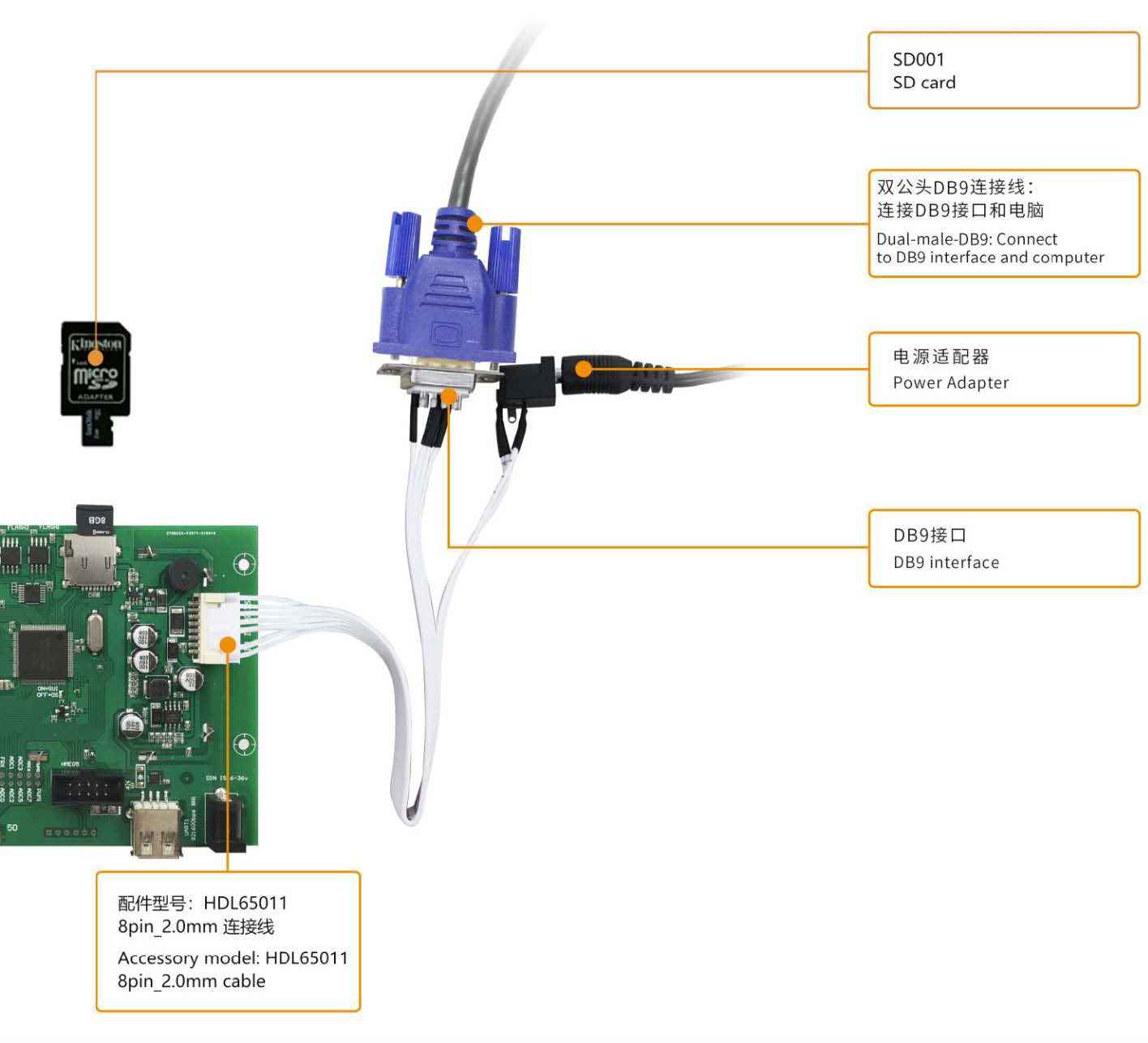

Доступны интерфейсы TTL и 232, пользователь использует соединительный провод 8 Pin2.0mm FCC для подключения продуктов.
Готовый проект будет загружен с помощью SD-карты или порта UART.
Использование инструмента разработки DWIN DGUS V7.6 GUl, никаких навыков программирования не требуется. Легко разрабатывается
Нормальный угол обзора IPS: 70/70/50/70 (URUD).
Зарезервированный интерфейс модуля Wi-Fi и USB.
Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления.
USB-модуль: загрузка файлов с USB-флэш-диска.
С графическим интерфейсом и ОС двухъядерный графический интерфейс с функциональными элементами управления. DWIN OS kemel открыта для пользователя для второй разработки, vie DWIN OS language или KEIL C51.

Характеристики

Основные параметры
Степень применения	Коммерческий класс
Защитное покрытие	Нет
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	12.1"
Разрешение	800×600
Срок жизни	≥ 20 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	WTC: 300 нит / WTR: 250 нит / WN: 300 нит
Угол обзора（V.A.)	Нормальный угол обзора, 70°/70°/50°/70°（L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	246.00×184.50
Подсветка	LED
Яркость	250 nit
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивный сенсорный экран)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	12~36В
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +5 В, подсветка включена 719 мА. VCC = +5 В, подсветка выключена 240 мА
Рабочая среда
Рабочая температура	-20℃~70℃ (12V @ 60% RH)
Температура хранения	-30℃~80℃
Рабочая влажность	10%~90%RH, тип. 60% RH
ESD test	Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test	Power supply ±1KV; 100KHz Normal operation

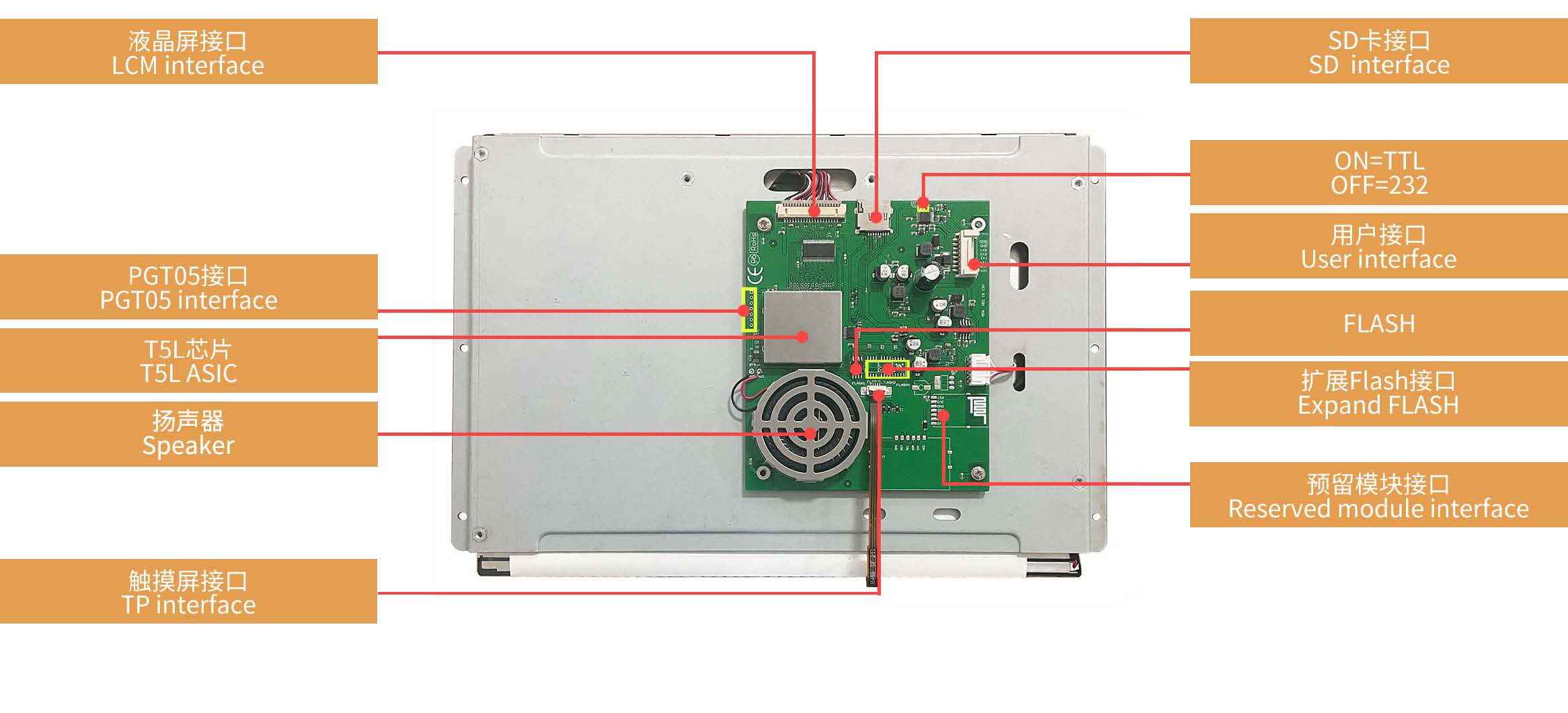

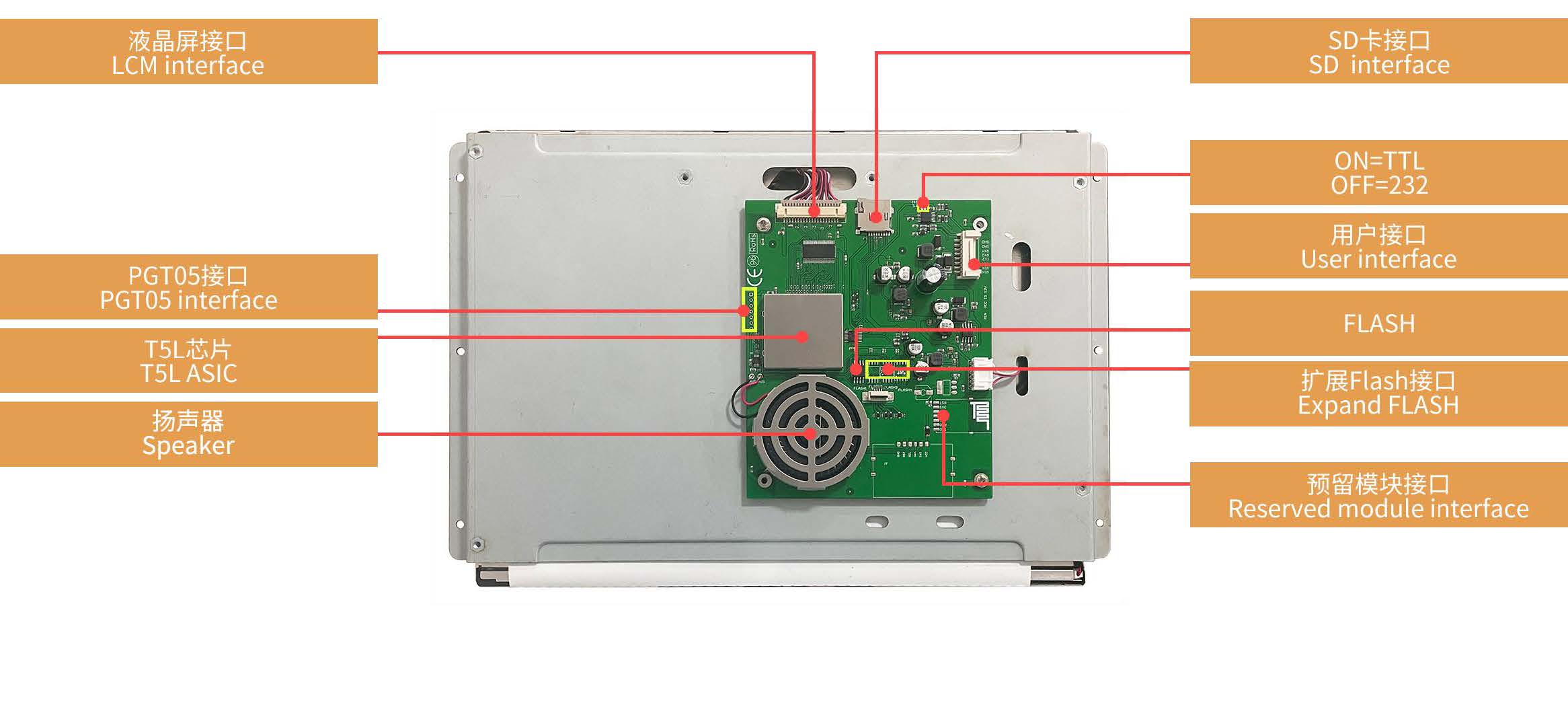

Интерфейс
LCM интерфейс	FPC20 1.25mm, LVDS interface
RTP интерфейс	FPC4 1.0 мм
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3105-115200 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iвых = -4 мА; 3~3.3В. Выход 0: Iвых = 4 мА; 0~0.3 В
Входное напряжение (RXD)	Вход 1: 2.4~5.0 В. Вход 0:0~0.5 В
Входной интерфейс	UART2: ON=TTL/CMOS; OFF=RS232
Пользовательский интерфейс	Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Разъем	8Pin_2.0mm
Формат данных	UART2: N81
Интерфейс динамика	Бортовой динамик.Мощность: 2 Вт	Другие товары
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления Модуль USB: загрузка файлов с флэш-диска USB
PGT05 интерфейс	Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и обеспечения правильной работы продукта
Память
Flash расширение	Возможность расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<10W
Информация об ASIC
ASIC T5L	T5L1
T5L1 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить / Загрузить
Версия Datasheet	2022-03-18
Datasheet
Размеры
Размеры (ШxВxГ), мм	303.60×209.1×24.73
Прочие
Артикул	DMG80600C121_03WTC
