DWIN
Артикул: DMG10768T080_33WTC

Описание товара:

  • DMG10768T080_33WTC 8" ёмкостный экран Android 1024*768 промышленного класса.
  • Промышленный интеллектуальный дисплейный терминал Android на базе RK3288, работающий под управлением ОС Android 8.1.
  • 8 дюймовый разрешением 1024*768 пикселей, 16.7 млн цветов, IPS-TFT-LCD, CTP.
  • Совместим с 4G, Wi-Fi, Bluetooth, микрофоном, камерой и другими богатыми периферийными устройствами.
  • Доступно для обновления с USB и SD-карт.
  • Доступен порт RS232 и RS485 для подключения и обмена данными с внешними устройствами.
  • Доступно для загрузки общих приложений Android для реализации таких функций, как Wi-Fi, проводной Интернет, просмотр веб-страниц, воспроизведение музыки и видео, копирование данных и т.д.

Характеристики:
Степень применения
Индустриальный класс
3D-данные
Диагональ
8.0"
Разрешение
Срок жизни
≥ 30 000ч
Яркость
Размеры (ШxВxГ), мм
199.4×148.8×24.7
Вес нетто
490
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

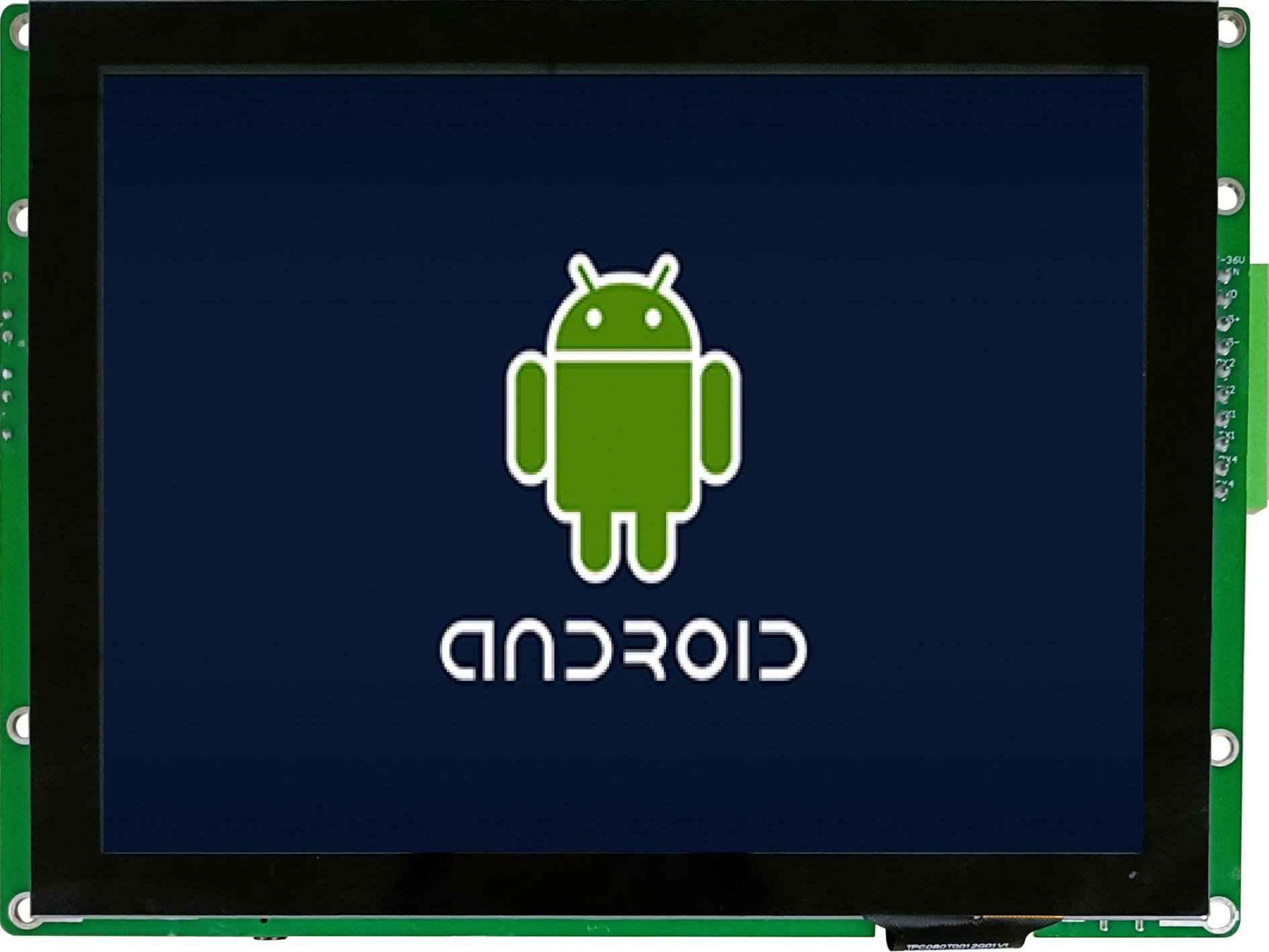

DWIN 8" ёмкостный ЖК-дисплей Android 1024*768 промышленного класса с сенсорной ёмкостной панелью
DMG10768T080_33WTC

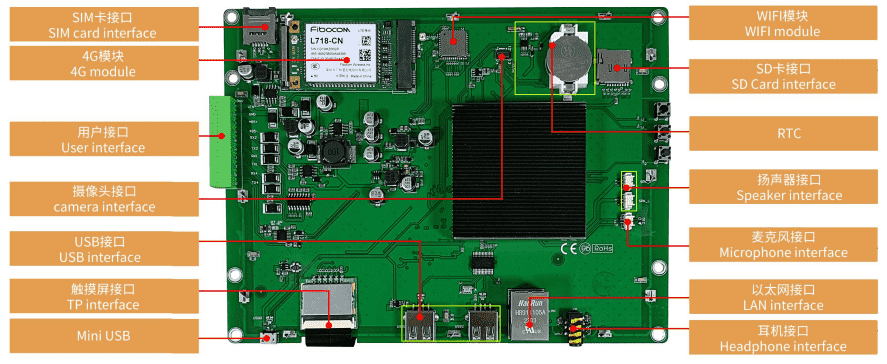

Детальное изображение

Master Control Parameters

Motherboard level Industrial
CPU  RK3288, ARM Cortex-A17, Quad-core
OS Android 8.1
FLASH 8Gbytes EMMC5.0
RAM 2Gbytes DDR3

Display Parameters

Color 16.7M (16777216) colors
Panel Type IPS
Viewing Angle 85/85/85/85 (L/R/U/D)
Active Area (A.A.) 162.1mm(W)×121.5mm(H)
Resolution 1024×768 Pixel
Backlight LED
Brightness 250nit

Reliability test

Working Temperature -20~70℃, 60%RH at 12V voltage
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
ESD Air discharge±8KV; Contact discharge±6KV
Conformal Coating Yes
EFT Test Group pulse interference ±2KV

Voltage & Current

Power Voltage 7~36V
Operation Current VCC = +12V, Backlight on  (460 mA)
VCC = +12V, Backlight off  (160 mA)
Recommended power supply 12V 1A DC

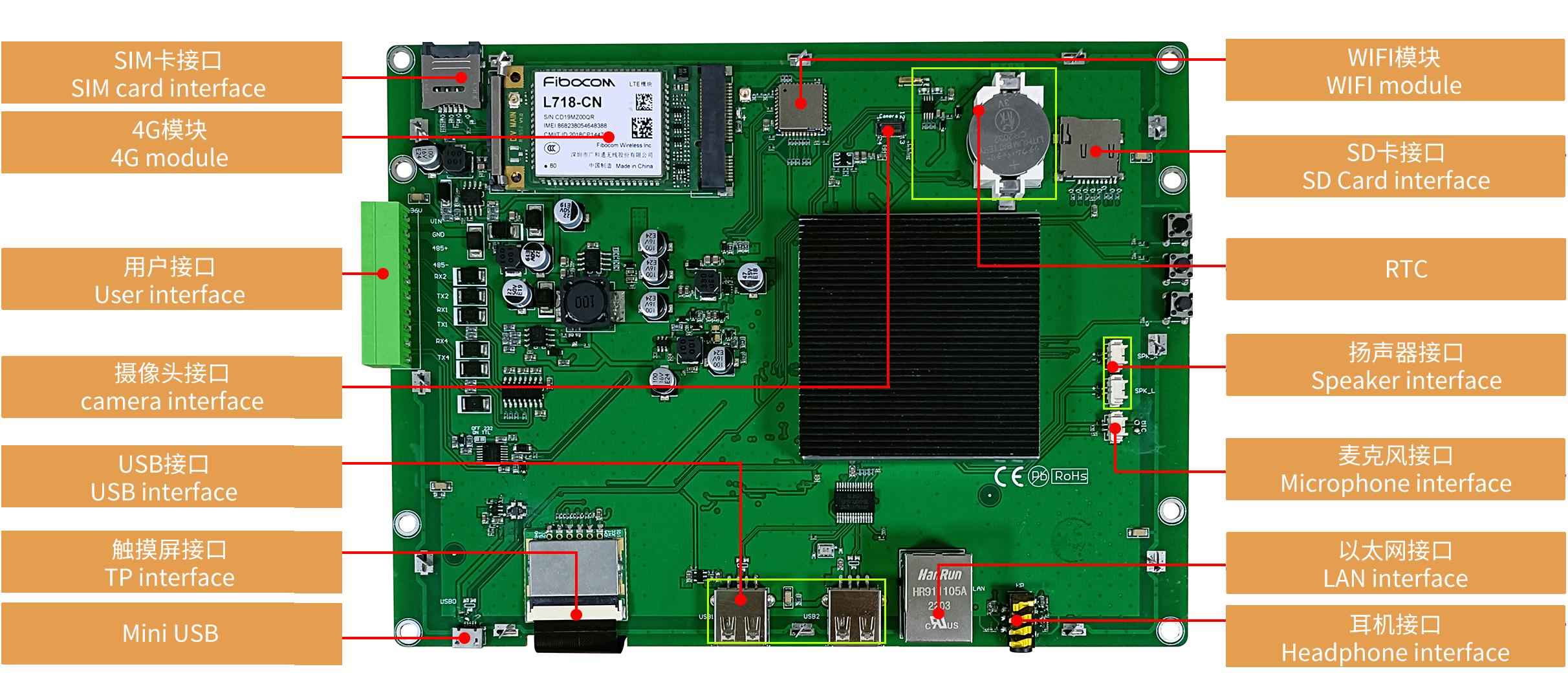

Peripherna Interface

COM UART1 & UART4
UART3
UART2 (Debug interface)
USB Interface HOST*2,OTG*1
Headphone Interface 3.5mm spacing interface
Speaker Interface Left & right
Microphone Interface 1-way
Camera Interface Mipi&USB
SD Card Slot Drawer type card slot(Max 64G)
SIM Card Slot Drawer type card slot
4G Module PCIE-RM310-F0
LAN 10/100Mbps
WIFI Module WIFI_ITM-WIFI-SD41,Bluetooth
RTC Button cell for power supply, Accuracy: ±20ppm @25℃

Interface Parameters

Baud Rate 2400~230440bps, typical value: 115200bps
Output Voltage
(TXD)
Output 1; Type: -5 V~-3 V
Output 0; Type: 3 V~5 V
Input Voltage
(RXD)
Input 1; Type: -15 V -5 V
Input 0; Type: 5 V~15 V
Baud Rate 2400~921600bps, typical value: 115200bps
UART output voltage level
(V_AB)
Output 1; Type: 2.5V-5 V
Output 0; Type: -5 V--2.5V
UART input voltage level
(V_AB)
Input 1; Type: 0-2.5 V
Input 0; Type: -2.5--0.2V
Interface Support TTL/COMS,RS232 or RS485 level
Socket 10Pin_3.81mm Socket

Application

1 (3)
1 (4)



Характеристики

Основные параметры
Степень применения Индустриальный класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 8.0"
Разрешение 1024×768 Другие товары
Срок жизни ≥ 30 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Лучший вид: симметричный, 85/85/85/85 (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 162.1×121.5
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 199.4×148.8×24.7
Вес нетто 490
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 7...36В, тип. 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = + 12 В, подсветка вкл - 460mA. VCC = + 12 В, подсветка выключена - 160mA
Рабочая среда
Рабочая температура -20...70℃, тип. 25℃
Температура хранения 30...80℃
Рабочая влажность 10...90% RH
ESD test Разряд воздуха ± 8КВ; Разряд ± 6КВ контакта
EFT test Групповая импульсная интерференция ± 2 кВ
Interface
RS485 Есть
RS485 Interface UART3
Память
RAM Memory 2 Gbytes DDR3
Flash 8 Гбайт EMMC5.0
Интерфейс
SD card slot Drawer type card slot(Max 64G)
USB HOST*2, OTG*1 Другие товары
SIM card slot Drawer type card slot
WIFI interface IEEE 802.11Bb/g/n, 2.4G, Bluetooth
WLAN 10/100 Мбит/с
Интерфейс камеры Mipi & USB Другие товары
RTC (Super-capacitor) Кнопочная ячейка для источника питания, Точность: ± 20ppm при 25 ℃
Основные параметры управления
CPU RK3288, ARM Cortex-A17, четырехъядерный Другие товары
OS Android 8.1
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-08-19
Datasheet
Вес и габариты
Ширина (мм) 148.8
Вес (грамм) 490
Прочие
Гарантия 1 год
Страна бренда Китай
Гарантийный срок 1 год
Серия Android серия
Страна производства Китай

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

3D-DMG10768T080-33WTC.zip 3D-данные , 991.26 КБ
DMG10768T080_33WTC.pdf Datasheet , 2.78 МБ
