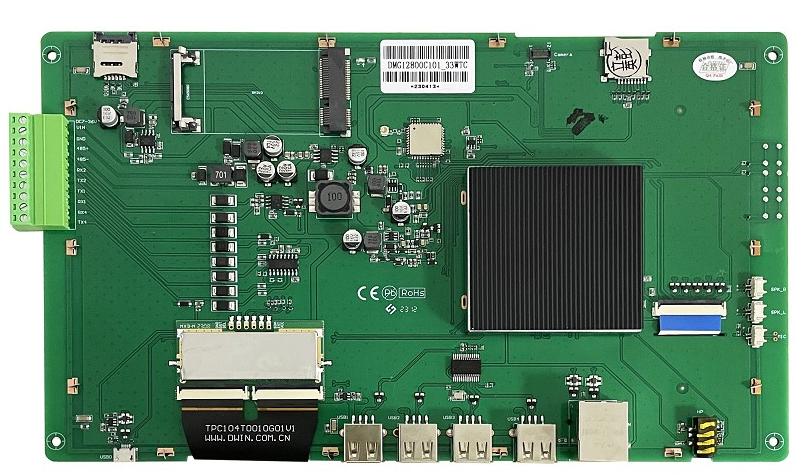

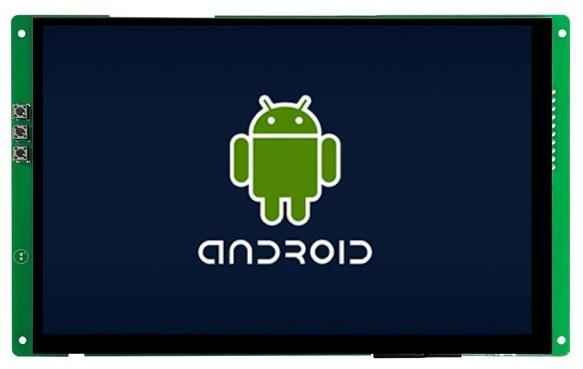

DMG12800C101_33WTC DWIN 10.1" IPS емкостный ЖК-дисплей Android 1280*800 коммерческого класса с сенсорной ёмкостной панелью

DMG12800C101_33WTC DWIN 10.1" IPS емкостный ЖК-дисплей Android 1280*800 коммерческого класса с сенсорной ёмкостной панелью

Описание товара:

DMG12800C101_33WTC DWIN 10.1" IPS емкостный ЖК-дисплей Android 1280*800 коммерческого класса с сенсорной ёмкостной панелью.
10.1 дюйма, 1280×RGB×800, 16.7млн цветов, IPS-экран, емкостный сенсорный экран CTP опционально.
Коммерческий интеллектуальный дисплейный терминал Android, запущенный компанией DWIN на базе RK3288, работающий под управлением ОС Android 8.1.
Совместимость с Wi-Fi, Bluetooth, микрофоном, камерой и другими многофункциональными периферийными устройствами.
Доступно для загрузки общих приложений Android для реализации таких функций, как Wi-Fi, проводной Интернет, просмотр веб-страниц, воспроизведение музыки и видео, копирование данных и т.д.
Доступен порт RS232 и RS485 для подключения и обмена данными с внешними устройствами.

Описание товара

DWIN 10.1" IPS емкостный ЖК-дисплей Android 1280*800 коммерческого класса с сенсорной ёмкостной панелью
DMG12800C101_33WTC

Master Control Parameters

Motherboard Level	Commercial
CPU	RK3288 Quad-core 1.8GHz ARM Cortex-A17
FLASH	8Gbytes EMMC5.0
RAM	2Gbytes DDR3
OS	Android 8.1
Примечание: Данная модель не поддерживает использование Google Play Store, если вам нужна версия Google Play Store, пожалуйста, обратитесь к следующим моделям: DMG12800C070_32WTCZ03 DMG12800T070_32WTCZ01 DMG10600C101_32WTCZ01

Display Parameters

Color	16.7M (16777216) colors
LCD Type	IPS
Viewing Angle	85/85/85/85 (L/R/U/D)
View Area(V.A.)	217.96mm (W)*136.60mm (H)
Active Area (A.A.)	216.96mm (W)*135.60mm (H)
Resolution	1280*800 Pixel
Backlight	LED
Brightness	300nit

Voltage & Current

Power Voltage	6~36V
Operation Current	VCC = +12V, Backlight on (465 mA)
Operation Current	VCC = +12V, Backlight off (160 mA)
Recommended power supply	12V 1A DC

Reliability Test

Working Temperature	-10~50℃, 60%RH at 12V voltage
Storage Temperature	-20~60℃
Working Humidity	10%~90%RH
ESD	Air discharge±4KV, Contact discharge ±4K

Peripherna Interface

COM	2 way RS23
	1 way RS485
	TTL/COMS(Debugging interface)
USB Interface	HOST4, OTG1
Headphone Interface	3.5mm spacing interface
Speaker Interface	Left & right
Microphone Interface	On board
Camera Interface	Mipi & USB
SIM Card Slot	Drawer type card slot
SD Card Slot	Drawer type card slot(Max 64G)
Ethernet Interface	10/100Mbps
WIFI Interface	IEEE 802.11Bb/g/n,2.4G, Bluetooth
4G Module	Reserved 4G interface
Key	Masrom, Recover, PWRON

Interface Parameters

UART1/4 Baud Rate	2400~230440bps, typical value: 115200bps
UART Output Voltage (TXD)	Output 1 ;Type:-5 V
UART Output Voltage (TXD)	Output 0, Type:5 V
UART Input Voltage (RXD)	Input 1, Type:-5 V
UART Input Voltage (RXD)	Input 0, Type:5 V
UART3 Baud Rate	2400~921600bps, typical value: 115200bps
UART Output Voltage Level (V_AB)	Output 1; Type: 2.5V~5 V
UART Output Voltage Level (V_AB)	Output 0; Type: -5 V~-2.5V
UART Input Voltage Level (V_AB)	Input 1; Type: 0~2.5 V
UART Input Voltage Level (V_AB)	Input 0; Type: -2.5~-0.2V
Interface	Support TTL/COMS, RS232 or RS485 level
Socket	10Pin_3.81mm terminal block
USB	USB*4
SD Slot	YES (SDHC/FAT32 Format)

Application

Характеристики

Основные параметры
Степень применения	Коммерческий класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	10.1"
Разрешение	1280×800
Срок жизни	≥ 30 000ч
Яркость	300 nit	Другие товары
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Угол обзора（V.A.)	Широкий симметричный угол обзора: 85/85/85/85 (L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	217.96×136.60
Область просмотра (View Area, V.A.)	216.96×135.60
Подсветка	LED
Размеры
Размеры (ШxВxГ), мм	252.73×155.32×19.30
Вес нетто	625
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6...36В, тип. 12V
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12V Backlight on - 465mA. VCC = +12V Backlight off - 80mA
Рабочая среда
Рабочая температура	-10...50℃, тип. +25℃
Температура хранения	-20...60℃
Рабочая влажность	10%...90% RH, тип. 60%
ESD test	CLASS 3
Interface
RS485	Есть
RS485 Interface	UART3
Интерфейс
Скорость передачи данных	2400...230440 bps, тип. 115200
Выходное напряжение	Output 1: -...-, тип. -5V. Output 0: -...-, тип. 5V
Входное напряжение (RXD)	Input 1: -...-, тип. -5V. Input 0: -...-, тип. 5V
SD card slot	Drawer type card slot(Max 64G)
USB	4-канальный HOST, 1-канальный OTG: HOST2, OTG1	Другие товары
Интерфейс	2 RS232 UART1 & UART4. 1 RS485 UART3. TTL/COMS UART2（Debug interface)
SIM card slot	Drawer type card slot
WIFI interface	IEEE 802.11Bb/g/n, 2.4G, Bluetooth
4G module	ROCKCHIP 4G	Другие товары
WLAN	10/100Mbps
Интерфейс камеры	Mipi & USB	Другие товары
Кнопки спереди	Кнопка записи программы Android 2 (M/R - Masrom, Восстановление), кнопка перехода в спящий режим 1 (P- PWRON)
Разъем	10Pin_3.81mm Socket
Интерфейс динамика	Left & Right	Другие товары
Интерфейс для наушников	3.5mm spacing interface
Память
RAM Memory	2 Gbytes DDR3
Flash	8 Гбайт EMMC5.0
Основные параметры управления
CPU	Четырехъядерный процессор RK3288 с тактовой частотой 1,8 ГГц ARM Cortex-A17	Другие товары
OS	Android 8.1
Datasheet
Datasheet	Загрузить
Версия Datasheet	2023-08-18
Datasheet
Вес и габариты
Ширина (мм)	155.32
Вес (грамм)	625
Прочие
WiFi	Есть	Другие товары
Гарантия	1 год
