DMG80600S080_03W DWIN T5L1 UART HMI 8" TN ЖК-дисплей для суровых условий эксплуатации
39 966.73 ₽
Тип Touch-панели [Сенсорные параметры]
-
WTC
-
WTR
-
WN
-
-
Яркость [Дисплей]
-
650 nit
-
750 nit
-
800 nit
-
-
DWIN T5L1 UART HMI 8" TN ЖК-дисплей для суровых условий эксплуатации
DMG80600S080_03W
ASIC
| T5L1 ASIC | Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times |

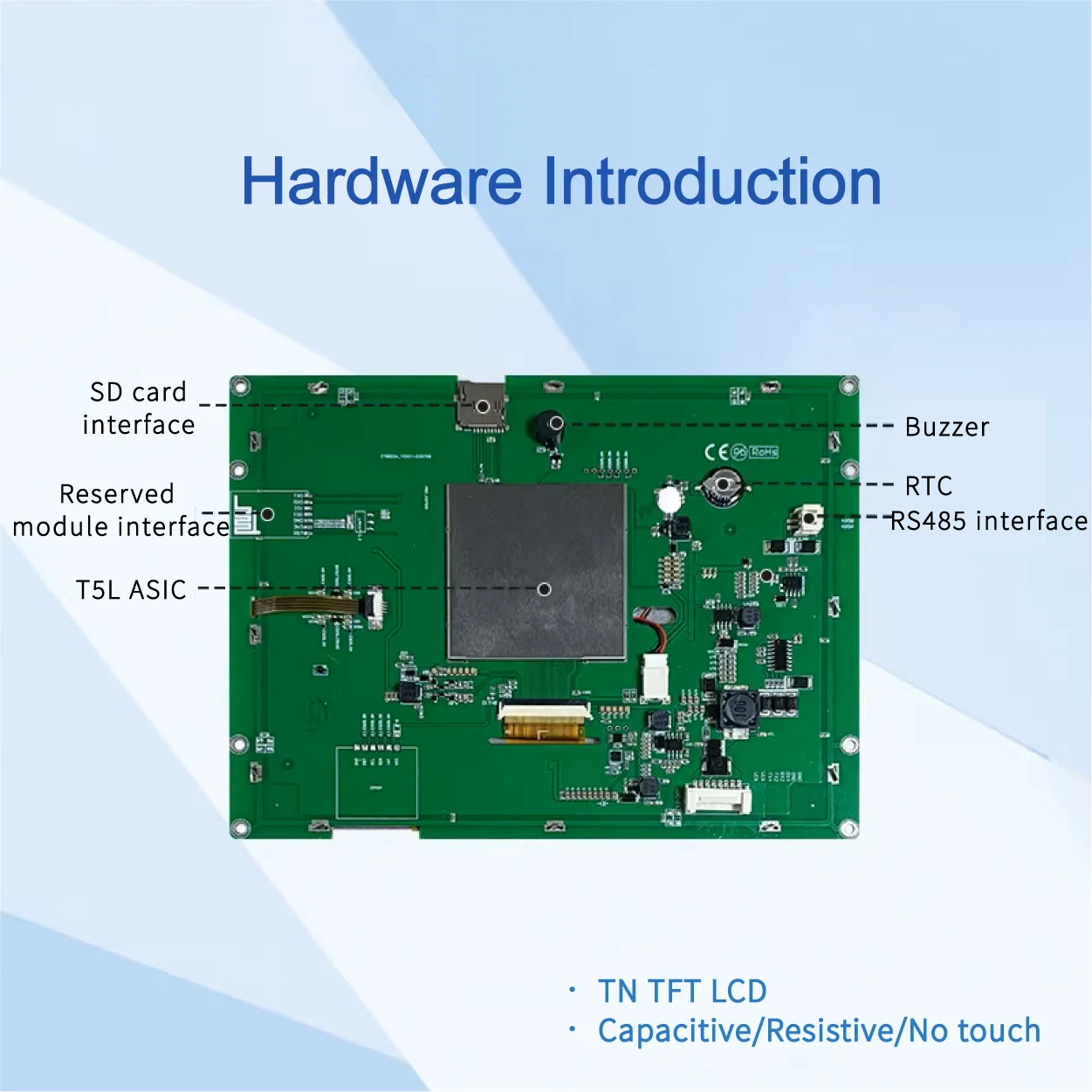

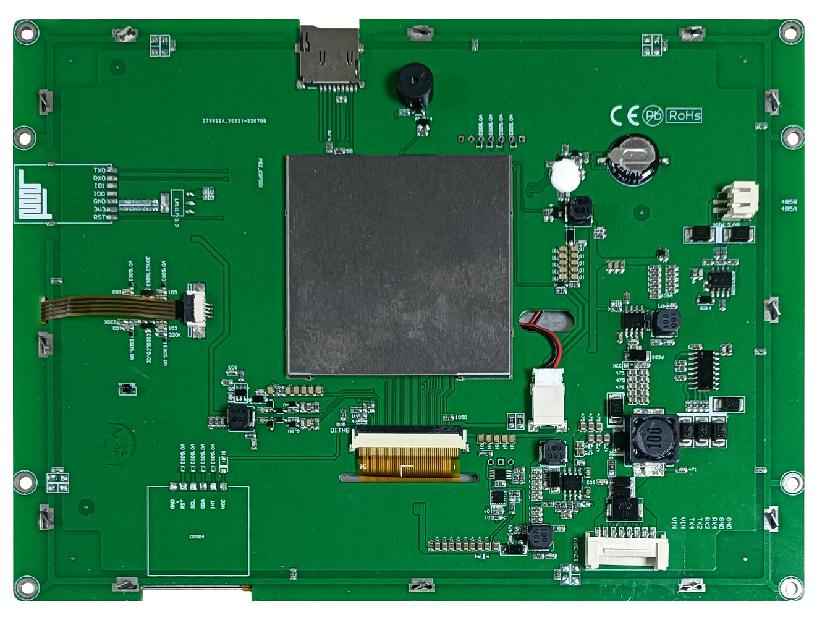

Hardware and interface description
| LCM interface | FPC50_0.5mm, RGB interface |
| RTP interface | 4Pin_1.0mm interface |
| User interface | 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s |
| Flash | 16 MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times |
| Expand Flash | Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash |
| RS485 interface | 2Pin_ 2.0mm horizontal socket: For RS485 communication |
| Buzzer | 3V passive buzzer. Power: <1W |
| RTC | Super-capacitor for power supply. Accuracy: ±20ppm@25℃. It can work normally for 7 days after power failure |
| SD card interface | FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s |
| Reserved module interface | Wi-Fi module: connect to the cloud platform to update remotely USB module: download files by USB flash disk |
| PGT05 interface | When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal |

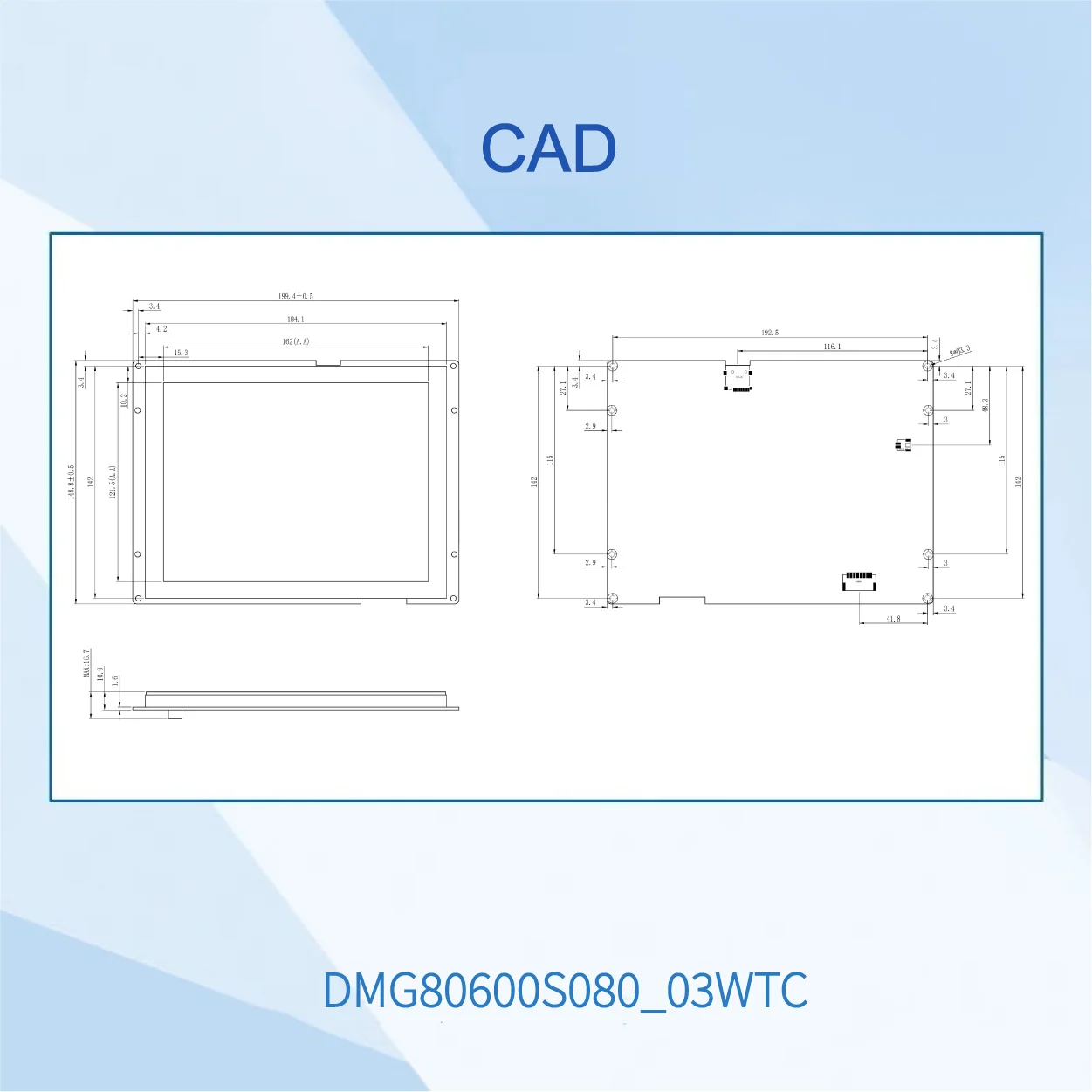

Display Parameters
| LCD Type | TN,TFT LCD |
| Viewing Angle | Normal viewing angle, 70°/70°/50°/70° (L/R/U/D) |
| Resolution | 800×600 pixels (support 0°/90°/180°/270°) |
| Color | 24-bit 8R8G8B |
| Active Area (A.A.) | 162.0mm (W)×121.5mm (H) |
| Backlight Mode | LED |
| Backlight Service Life | >30000 hours (Time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness) |
| Brightness | DMG80600S080_03WTR: 650nit |
| Brightness Control | 0~100 grade (When the brightness is adjusted to 1%~30% of the maximum brightness, flickering may occur and is not recommended to use in this range) |
| Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time. | |
Touch Parameters
| Type | RTP (Resistive touch panel) |
| Structure | ITO film + ITO glass |
| Touch Mode | Support point touch and drag |
| Surface Hardness | 3H |
| Light Transmittance | Over 80% |
| Life | Over 1,000,000 times touch |
Serial Interface Parameters
| Mode |
UART2: RS232 UART4: RS232(Only available after OS configuration) UART5: RS485(Only available after OS configuration) |
|||||
|
UART2,4 Voltage Level |
Test Condition | Min | Typ | Max | Unit | |
| Output 1 | - | -5.0 | -3.0 | V | ||
| Output 0 | 3.0 | 5.0 | - | V | ||
| Input 1 | -15.0 | -5.0 | - | V | ||
| Input 0 | - | 5.0 | 15.0 | V | ||
|
UART2,4 Baud Rate |
3150~3225600bps, typical value of 115200bps | |||||
|
UART5 Voltage Level |
Test Condition | Min | Typ | Max | Unit | |
| Output 1 | 2.5 | 5.0 | - | V | ||
| Output 0 | - | -5.0 | -2.5 | V | ||
| Input 1 | 0 | 2.5 | - | V | ||
| Input 0 | - | -2.5 | -0.2 | V | ||
|
UART5 Baud Rate |
3150~921600bps, typical value of 115200bps | |||||
| Data Format |
UART2: N81 UART4: N81/E81/O81/N82 ,4 modes (O Sconfiguration) UART5: N81/E81/O81/N82 ,4 modes (O Sconfiguration) |
|||||
| Interface Cable |
8Pin_2.0mm (RS232) 2Pin_2.0mm (RS485) |
|||||
| Operating Voltage | 12~36V, typical value of 12V | |||||
| Operating Current | 500mA | 12V @ 25℃ | ||||
| 1350mA | 12V @ -40℃ | |||||
| Recommended power supply: 12V 1.6A DC | ||||||
Operating environment
| Operating Temperature | -40℃~85℃ (12V @ 60% RH) | |||||
| Storage Temperature | -40℃~85℃ | |||||
| Operating Humidity | 10%~90%RH, typical value of 60% RH | |||||
| Anti-UV (TP) | Yes | |||||
| Conformal Coating | Yes | |||||
| Aging Test | 72 hours high temperature charged aging at 50℃ | |||||

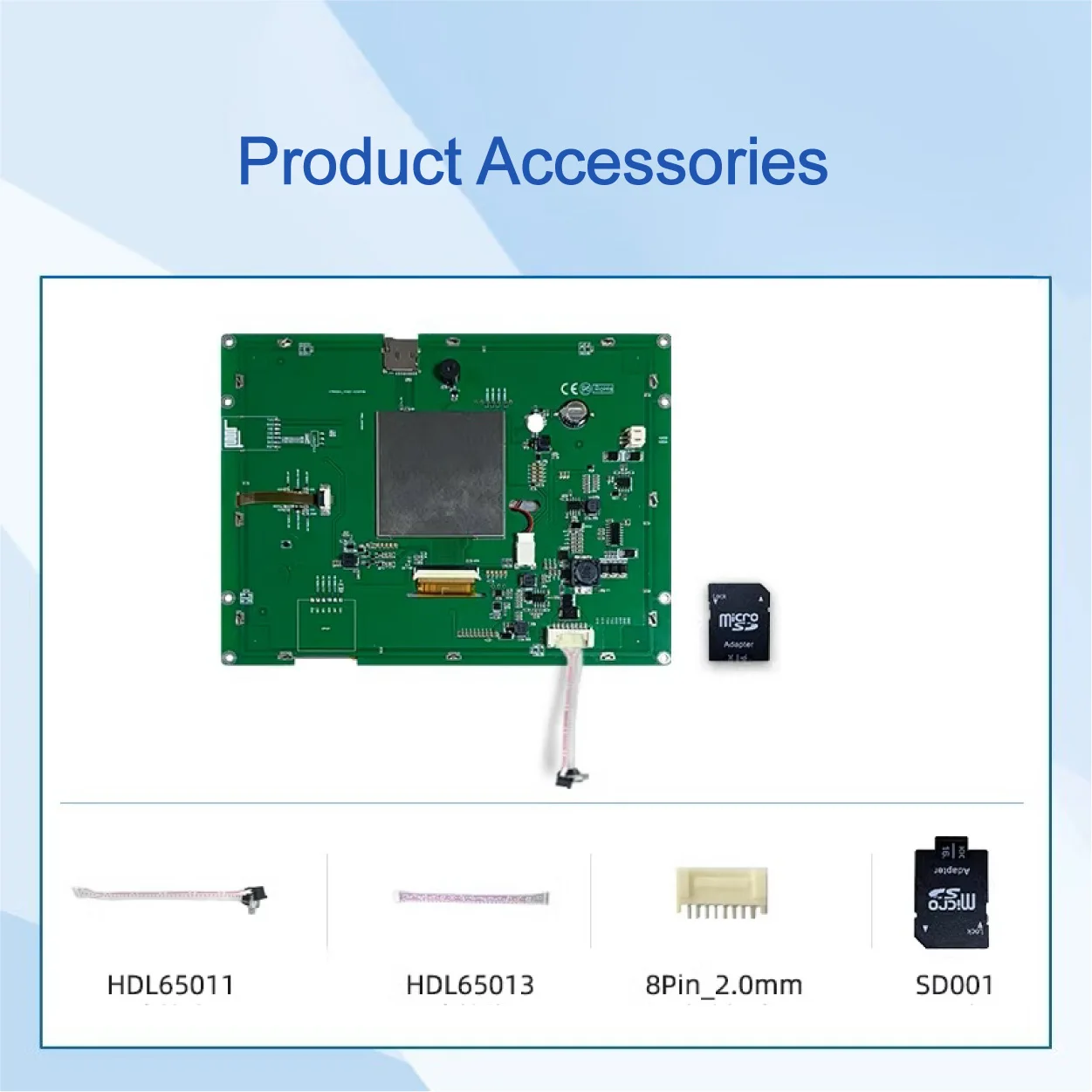

Peripheral
| DMG80600S080_03WTR | Resistive touch panel, buzzer,RTC |
- Степень применения [Основные параметры]
- Применение в суровых условиях
- Диагональ [Дисплей]
- 8.0"
- Разрешение [Дисплей]
- 800×600
- Срок жизни [Дисплей]
- ≥ 30 000ч
- Защитное покрытие [Основные параметры]
- Есть
- Анти-УФ [Основные параметры]
- Да
- Яркость [Дисплей]
- _WTC: 750nit / _WTR: 650nit / _WN: 800nit
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора, 0°/70°/50°/70° (L/R/U/D)
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 162.0×121.5
- Подсветка [Дисплей]
- LED
- Напряжение питания, В [Напряжение и ток]
- 12~36V, typical value of 12V
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- Рабочий ток [Напряжение и ток]
- 500mA 12V @ 25℃ 1350mA 12V @ -40℃
- Рабочая температура [Рабочая среда]
- -40...85℃ (12V @ 60% RH)
- Температура хранения [Рабочая среда]
- -40...85℃
- Рабочая влажность [Рабочая среда]
- 10...90%RH, тип. 60% RH
- RS485 [Interface]
- Есть
- RS485 Interface [Interface]
- UART5: RS485（Only available after OS configuration)
- Скорость передачи данных [Интерфейс]
- 3150~3225600 bps, typical value of 115200 bps
- Выходное напряжение [Интерфейс]
- Output 1: -...-3.0В, тип. -5.0V. Output 0: 3.0...-, тип. 5.0V
- Входное напряжение (RXD) [Интерфейс]
- Input 1: -15.0...-, тип. -5.0V Input 0: -...15.0, тип. 5.0V
- Входной интерфейс [Интерфейс]
- UART2: RS232 UART4: RS232（Only available after OS configuration) UART5: RS485（Only available after OS configuration)
- RTC (Super-capacitor) [Интерфейс]
- DMG80600S080_03WTRРезистивная сенсорная панель, звуковой сигнал,
- Разъем [Интерфейс]
- 8Pin_2.0mm (RS232) 2Pin_2.0mm (RS485)
- Формат данных [Интерфейс]
- UART2: N81 UART4: N81/E81/O81/N82 ,4 modes (OS configuration) UART5: N81/E81/O81/N82 ,4 modes (OS configuration)
- Тест на старение [Рабочая среда]
- 72 часа старения при высокой температуре при 50 ℃
- Datasheet [Datasheet]
- Загрузить
- Версия Datasheet [Datasheet]
- 2022-11-14
- Гарантия
- 1 год
