DMG80600S104_03W DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей для суровых условий эксплуатации для суровых условий эксплуатации
DMG80600S104_03W DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей для суровых условий эксплуатации для суровых условий эксплуатации фото 2
DWIN
Отзывов: 0
Артикул: DMG80600S104_03WTC

Описание товара:

  • DMG80600S104_03WTC DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей для суровых условий эксплуатации для суровых условий эксплуатации с сенсорной ёмкостной панелью.
  • На базе T5L1, с системой DGUS II, для применения на открытом воздухе в суровых условиях.
  • 10.4 дюйма, разрешение 800*600 пикселей, 16.7 млн ​​цветов, TN-TFT-LCD, нормальный угол обзора.
  • RTP с защитой от ультрафиолета и функцией AG.
  • Способен работать при сверхвысоких температурах.
  • Поддержка связи RS232 и RS485.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Степень применения
Применение в суровых условиях
Диагональ
10.4"
Разрешение
800×600
Срок жизни
≥ 30 000ч
Анти-УФ
Да
Защитное покрытие
Есть
Размеры (ШxВxГ), мм
247.8×193.7×16.5
Вес нетто
740
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей для суровых условий эксплуатации для суровых условий эксплуатации
DMG80600S104_03W

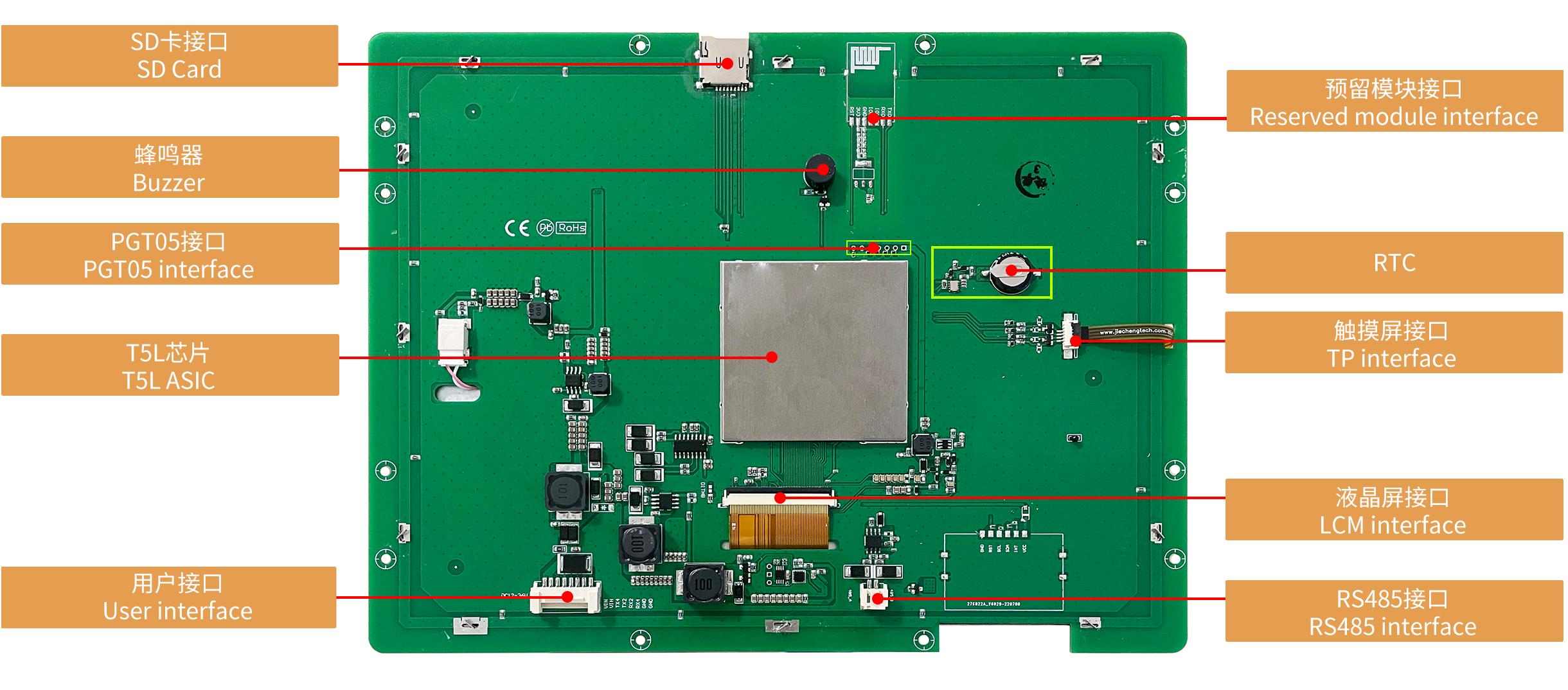

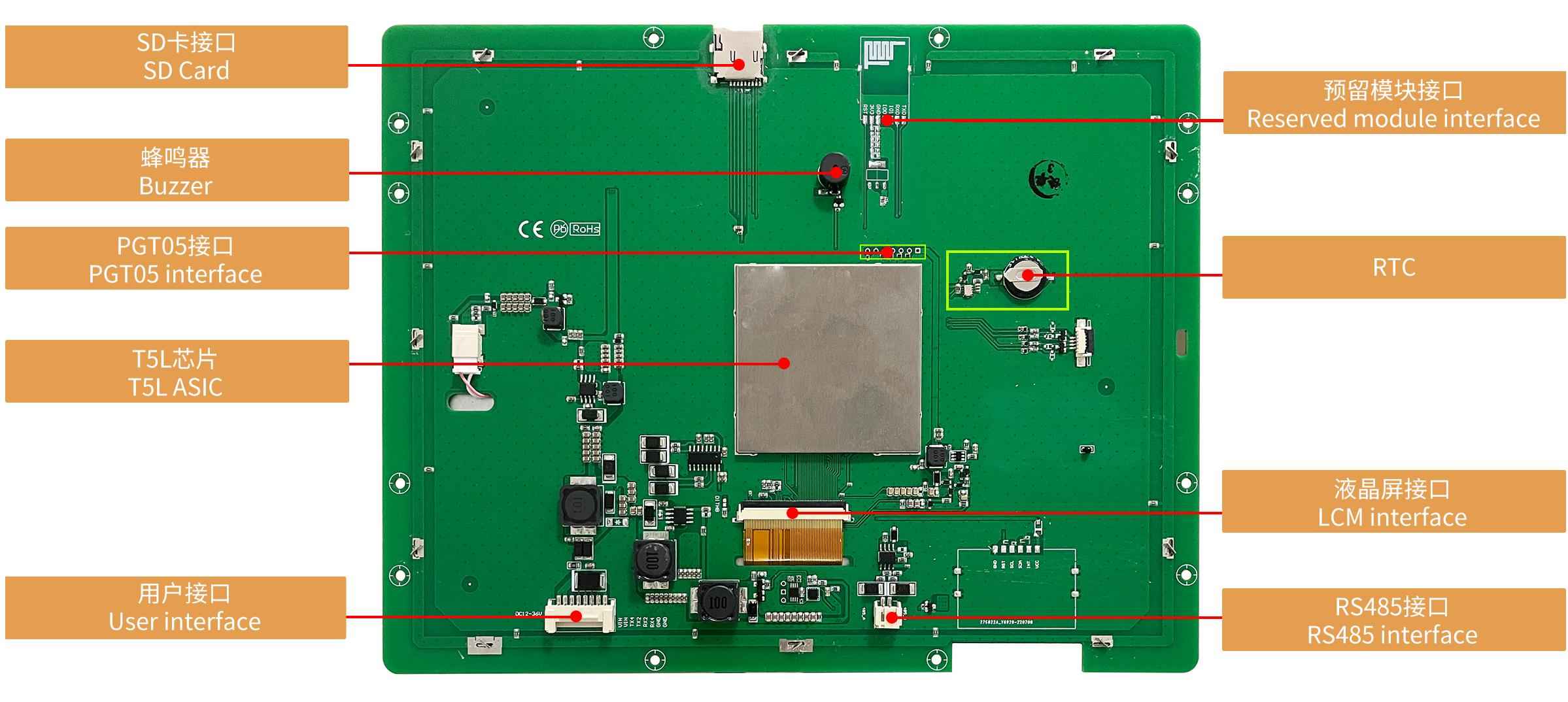

Схема PCB

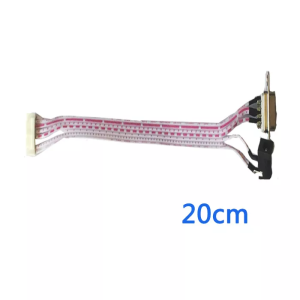

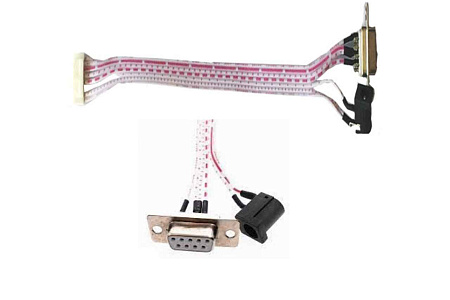

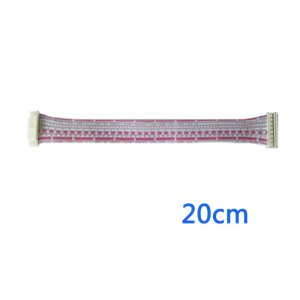

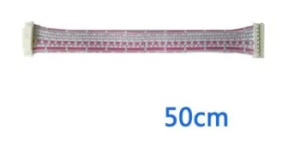

8pin配件1

T5L1 ASIC Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times

Hardware and interface description

LCM interface FPC60_0.5mm, RGB interface
TP interface CTP: COB structure, IIC interface
RTP: 4Pin_1.0mm interface
User interface 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Flash 16 MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Expand Flash Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash
RS485 interface 2Pin_ 2.0mm horizontal socket: For RS485 communication
Buzzer 3V passive buzzer. Power: <1W
RTC Super-capacitor for power supply. Accuracy: ±20ppm@25℃. It can work normally for 7 days after power failure
SD  card interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module interface Wi-Fi module: connect to the cloud platform to update remotely USB module: download files by USB flash disk
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

Display Parameters

LCD Type TN, TFT LCD
Viewing Angle Normal viewing angle, 70°/70°/50°/70° (L/R/U/D)
Resolution 800×600 pixels (support 0°/90°/180°/270°)
Color 24-bit 8R8G8B
Active Area (A.A.) 211.2mm (W)×158.4mm (H)
Backlight Mode LED
Backlight Service Life >30000 hours (Time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness)
Brightness DMG80600S104_03WTC: 250nit
DMG80600S104_03WTR: 200nit
DMG80600S104_03WN: 300nit
Brightness Control 0~100 grade (When the brightness is adjusted to 1%~30% of the maximum brightness, flickering may occur and is not recommended to use in this range)
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time.

Touch Parameters

Type CTP (Capacitive touch panel)
Structure G+G structure with surface cover of tempered glass
Touch Mode Support point touch and drag
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch

Type RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Support point touch and drag
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch

Serial Interface Parameters

Mode UART2: RS232
UART4: RS232 (Only available after OS configuration)
UART5: RS485 (Only available after OS configuration)
UART2,4
Voltage Level 		Test Condition Min Typ Max Unit
Output 1 - -5.0 -3.0 V
Output 0 3.0 5.0 - V
Input 1 -15.0 -5.0 - V
Input 0 - 5.0 15.0 V
UART2,4
Baud Rate 		3150~3225600bps, typical value of 115200bps
UART5
Voltage Level 		Test Condition Min Typ Max Unit
Output 1 2.5 5.0 - V
Output 0 - -5.0 -2.5 V
Input 1 0 2.5 - V
Input 0 - -2.5 -0.2 V
UART5
Baud Rate 		3150~921600bps, typical value of 115200bps
Data Format UART2: N81
UART4: N81/E81/O81/N82 ,4 modes (O Sconfiguration)
UART5: N81/E81/O81/N82 ,4 modes (O Sconfiguration)
Interface Cable 8Pin_2.0mm (RS232)
2Pin_2.0mm (RS485)

Electrical specifications

Operating Voltage 12~36V, typical value of 12V
Operating Current 380mA 12V @ 25℃
1600mA 12V @ -40℃
Recommended power supply: 12V 2A DC

Operating environment

Operating Temperature -40℃~85℃ (12V @ 60% RH)
Storage Temperature -40℃~85℃
Operating Humidity 10%~90%RH, typical value of 60% RH
Anti-UV (TP) Yes
Conformal Coating Yes
Aging Test 72 hours high temperature charged aging at 50℃

Peripheral

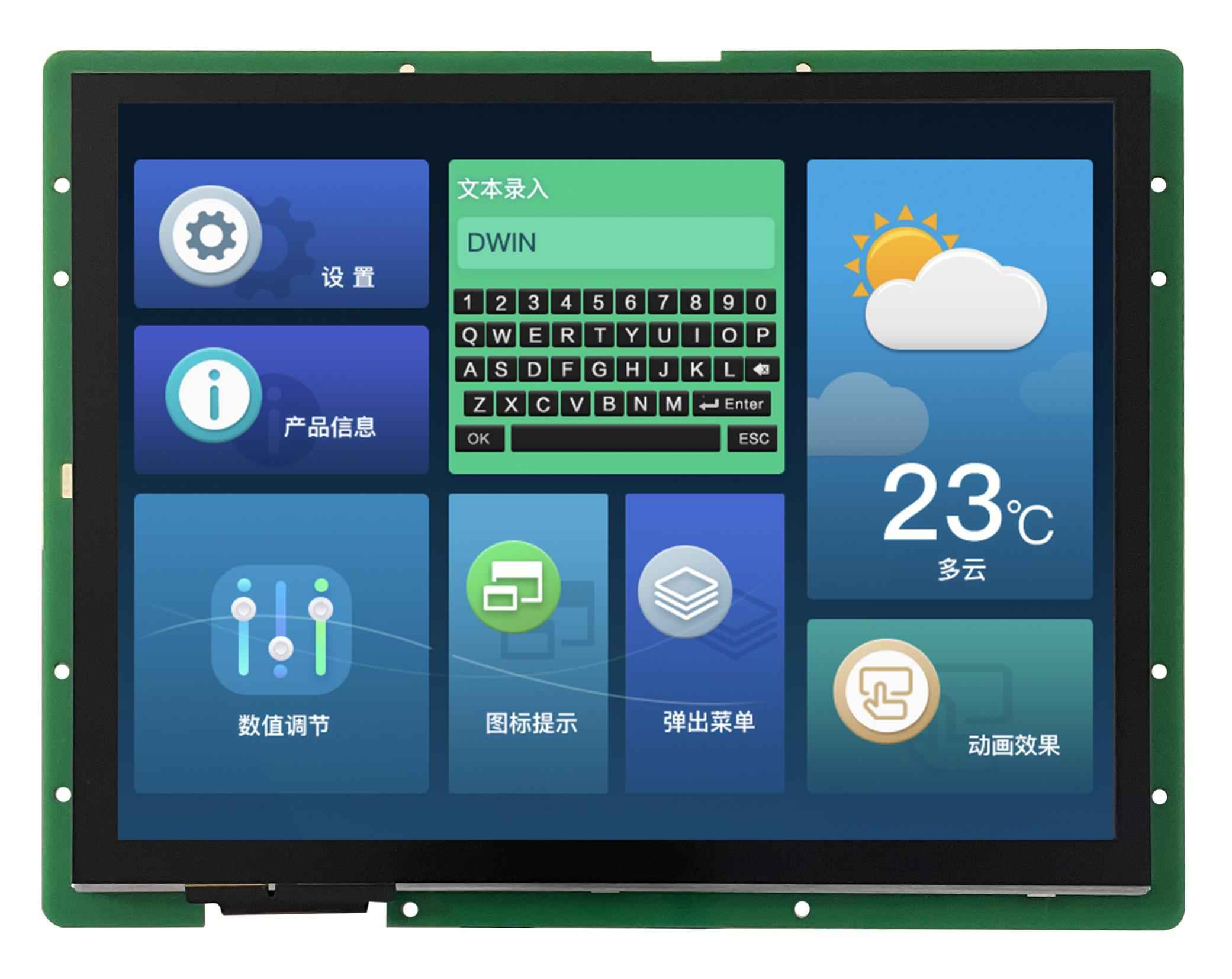

DMG80600S104_03WTC Capacitive touch panel, buzzer,RTC

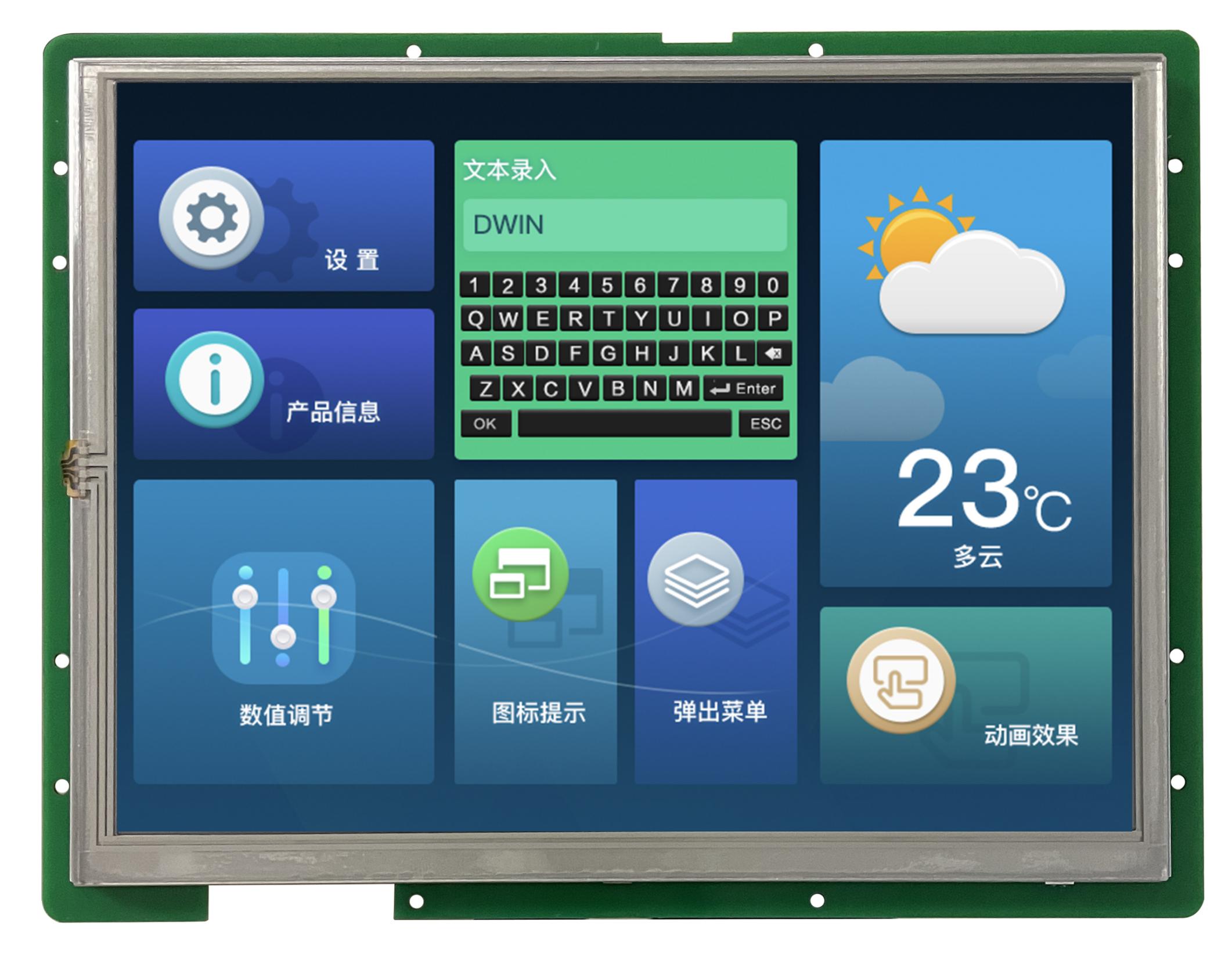

DMG80600S104_03WTR Resistive touch panel, buzzer,RTC

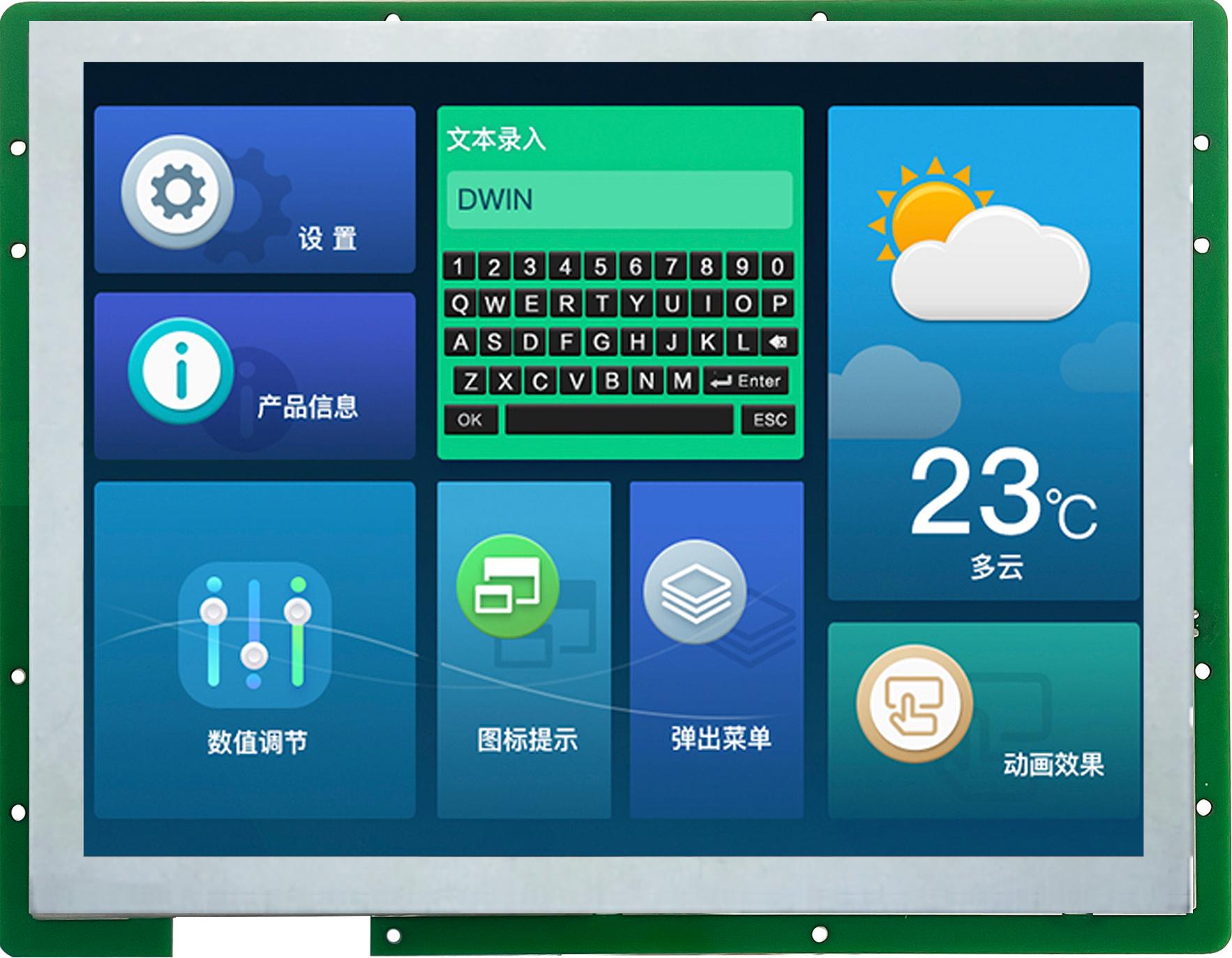

DMG80600S104_03WN No touch panel,buzzer,RTC

S


Характеристики

Основные параметры
Степень применения Применение в суровых условиях
Анти-УФ Да
Защитное покрытие Есть
Дисплей
Диагональ 10.4"
Разрешение 800×600
Срок жизни ≥ 30 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Яркость _03WTC: 250nit / _03WTR: 200nit / _03WN: 300nit
Угол обзора（V.A.) Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 211.2×158.4
Подсветка LED
Яркость 250 nit
Размеры
Размеры (ШxВxГ), мм 247.8×193.7×16.5
Вес нетто 740
Установочные размеры, мм 229.6(+0.3mm)×176.6(+0.3mm)
Размеры (ШxВxГ), мм 247.8×193.7×16.5
Установочные размеры, мм 229.6(+0.3mm)×176.6(+0.3mm)
Пользовательский интерфейс и периферия
Периферия DMG80600S104_03WTC Capacitive touch panel, buzzer,RTC / DMG80600S104_03WTR Resistive touch panel, buzzer,RTC / DMG80600S104_03WN No touch panel,buzzer,RTC
Напряжение и ток
Напряжение питания, В 12~36V, typical value of 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток 380mA 12V @ 25℃ 1600mA 12V @ -40℃
Рабочая среда
Рабочая температура -40...85℃ (12V @ 60% RH)
Температура хранения -40...85℃
Рабочая влажность 10...90% RH, typical value of 60% RH
Тест на старение 72 часа старения при высокой температуре при 50 ℃
Интерфейс
LCM интерфейс FPC60_0.5mm, RGB interface
RTP интерфейс FPC4 1.0 мм
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 bps, typical value of 115200 bps
Входной интерфейс UART2: RS232 UART4: RS232(Only available after OS configuration) UART5: RS485(Only available after OS configuration)
Пользовательский интерфейс 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
RTC (Super-capacitor) Super-capacitor for power supply. Accuracy: ±20ppm@25℃. It can work normally for 7 days after power failure
Разъем 8Pin_2.0mm (RS232). 2Pin_2.0mm (RS485)
Формат данных UART2: N81 UART4: N81/E81/O81/N82 ,4 modes (O Sconfiguration) UART5: N81/E81/O81/N82 ,4 modes (O Sconfiguration)
Зарезервированный интерфейс модуля Wi-Fi module: connect to the cloud platform to update remotely USB module: download files by USB flash disk
PGT05 интерфейс When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal
Interface
RS485 Есть
RS485 Interface 2Pin_ 2.0mm horizontal socket: For RS485 communication
Память
Flash расширение Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Информация об ASIC
ASIC T5L T5L1
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2022-11-14
Datasheet
Сенсорные параметры
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Вес и габариты
Вес (грамм) 740
Прочие
Гарантия 1 год
Страна бренда Китай
Страна производства Китай
Артикул DMG80600S104_03WTC

C этим товаром искали

DMG80600S104_03W

Похожие товары (8)

Такого товара не существует

Файлы

Datasheet [Datasheet]
DMG80600S104_03WN.pdf Datasheet , 3.69 МБ
Datasheet [Datasheet]
DMG80600S104_03WTC.pdf Datasheet , 3.76 МБ
Datasheet [Datasheet]
DMG80600S104_03WTR.pdf Datasheet , 3.75 МБ
DMG80600S104_03W DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей для суровых условий эксплуатации для суровых условий эксплуатации
