DWIN
Товар участвует в акции:
DWIN
Артикул: DMG10600T101_41WTR

Описание товара:

DMG10600T101_41WTR

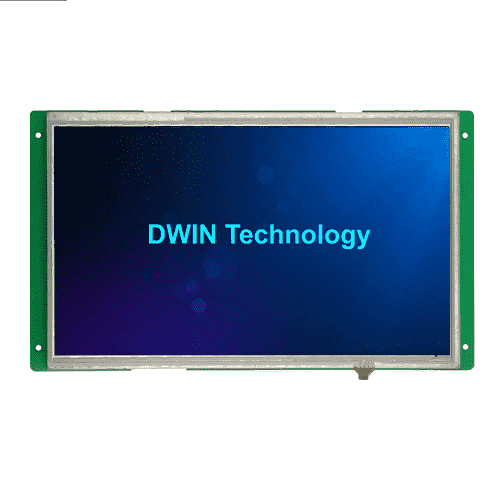

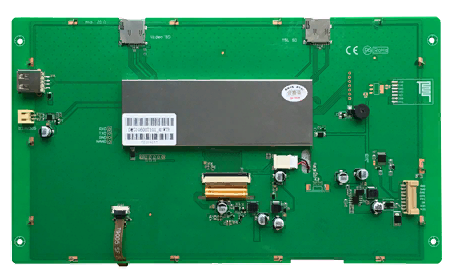

DMG10600T101_41WTR представляет собой 10,1 дюймовый Smart UART серийный ЖК-дисплейный модуль на тонкоплёночных транзисторах, который может быть запрограммирован под программным обеспечением DWIN DGUS. Модуль предназначен для воспроизведения видео, воспроизведение музыки, подключения USB-камеры. На основе T5L ASIC 10,4 дюйма, 800xRGBx600, 16,7 млн ​​цветов, WTR, cистема DGUSⅡ.

  • 10,1-дюймовый экран T5L ASIC собственной разработки.
  • Поддерживаются: воспроизведение видео, воспроизведение музыки, экран USB-камеры.
  • VIDEO SD: Считывает видео- и аудиофайлы.
  • T5L SD: Загрузка и настройка пользователем.
  • Поддержка динамика, воспроизведения музыки, USB-камеры, воспроизведения видео, звукового сигнала.
  • Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов.
  • Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов.

Другие варианты товара:
WiFi:
Тип Touch-панели :
Яркость :
Характеристики:
Степень применения
Индустриальный класс
Диагональ
10.1"
Срок жизни
≥ 30 000ч
Защитное покрытие
Есть
Размеры (ШxВxГ), мм
257,8 (Ш) × 148,1 (В) × 16,8 (Т) мм
Вес нетто
1772
Периферия
DMG10600T101_41WTR Поддержка резистивного сенсорного экрана, воспроизведения музыки, USB-камеры, воспроизведения видео, зуммеров Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов
Цветность
Тип ЖК-дисплея
Угол обзора(V.A.)
Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

10.1 Inch IPS Digtal Video Screen
Model: DMG10600T101_41W


DMG10600T101_41W представляет собой 10,1 дюймовый Смарт UART серийный ЖК-дисплейный модуль на тонкоплёночных транзисторах, который может быть запрограммирован под программным обеспечением DWIN DGUS. Модуль предназначен для воспроизведения видео, воспроизведение музыки, подключения USB-камеры.

DWIN встроил в умный TFT дисплей DMG10600T101_41W драйвер LCD, контроллер и MCU, которые освобождают инженеров-проектировщиков от утомительного пользовательского интерфейса и программирования сенсорного экрана. Благодаря использованию интеллектуального tft-дисплея от технологии DWIN клиенты значительно уменьшают время вывода их конечного продукта на рынок и снижают стоимость спецификации за счет быстрой и легкой реализации графического интерфейса.

DMG10600T101_41W может программироваться под системой DGUS II на основе программного инструмента DWIN DGUS, который можно загрузить на официальном веб-сайте. Вы можете достичь таких функций, как отображение текста/вход, отображение данных/вход, кривые, загрузка данных, RTC и т. д. основная функция для 41 серии — воспроизведение музыки, видео и изображения с подключенной камеры.

Сборка ОС доступна под ядром ОС, для достижения усовершенствованного программирования кода, обновления функций.

Дисплей может быть подключен к MCU, Arduino, PLC и т. д.

1.
配件图1

Application

Приложения.webp Приложения1.webp



Function working principle共用

开发流程描述8 PIN 2.0


Правила именования


Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
Дисплей
Диагональ 10.1"
Срок жизни ≥ 30 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270° Нет Другие товары
Область отображения (Active Area, A.A.) 222,72 мм (Ш) × 125,28 мм (В)
Подсветка LED
Яркость 250 nit
Размеры
Размеры (ШxВxГ), мм 257,8 (Ш) × 148,1 (В) × 16,8 (Т) мм
Вес нетто 1772
Размеры (ШxВxГ), мм 247.8 ×193.7×17.8
Пользовательский интерфейс и периферия
Периферия DMG10600T101_41WTR Поддержка резистивного сенсорного экрана, воспроизведения музыки, USB-камеры, воспроизведения видео, зуммеров Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов
UI Version DGUS Ⅱ
Напряжение и ток
Напряжение питания 7~36 В
Рабочий ток VCC = +12 В, подсветка включена: 350 мА. VCC = +12 В, подсветка выключена: 110 мА.
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~85℃
Рабочая влажность 10%~90% относительной влажности
Интерфейс
LCM интерфейс FPC50 0.5mm, RGB interface
RTP интерфейс Интерфейс FCC 4Pin_1.0mm
CTP интерфейс FPC6_0.5mm, интерфейс IIC
Скорость передачи данных 3150 ~ 3225600 бит/с, типичное значение составляет 115200 бит/с.
Пользовательский интерфейс TTL/RS232,SD slot, USB
Разъем 8 Pin_2.0mm lock socket
USB USB-камера Другие товары
Интерфейс динамика 2Pin_ 2.0mm external loudspeaker Другие товары
Интерфейс Режим определяется перемычкой: ВКЛ. = 8N1, 3,3 В и 5 В TTL/CMOS; ВЫКЛ. = 8N1, RS232
Интерфейс камеры Интерфейс камеры: 2pin_2.0mm * 2 или RCA-AV * 2 (аналоговый вход AHD HD, два терминала, поддерживает 1/2 входа, поддерживает переключение дисплея при подключении к двум каналам и не поддерживает два канала одного и того же экрана) Другие товары
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory База данных пользователей, 512Кбайт.Данные сохраняются при отключении питания
Пространство шрифта 4-12 МБ. Один шрифт размером 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы.
Хранилище изображений (файл .ICL) 12-4Мбайт.Формат JPEG (количество изображений зависит от размера JPEG, размер одного файла изображения JPEG не должен превышать 760 Кбайт)
Datasheet
Datasheet Загрузить
Версия Datasheet 2020-03-06
Datasheet
Сенсорные параметры
Тип Touch-панели RTP
Вес и габариты
Высота (мм) 16.8
Ширина (мм) 257.8
Вес (грамм) 550
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG10600T101_41WTR
WiFi Нет

Такого товара не существует

Файлы

15_DMG10600T101_41WTC1.pdf Datasheet , 436.83 КБ

Видео

10.1" IPS-цифровой видеоэкран DMG10600T101_41W
