DWIN
Артикул: DMG80600T104_41WTC

Описание товара:

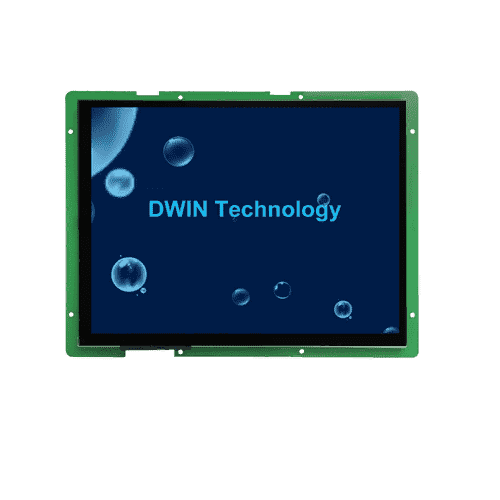

DMG80600T104_41WTC

  • На основе 10.4-дюймового цифрового видеоэкрана DWIN T5L ASIC собственной разработки.
  • Режим DGUS 24-битный цветной, режим отображения видео 262K цветной.
  • Разрешение 800×600, поворот не поддерживается.
  • Подсветка: ≥30000H (непрерывная работа с максимальной яркостью, время уменьшения яркости вдвое).
  • TN-TFT-LCD, нормальный угол обзора.
  • 16 Мбайт флэш-памяти.
  • Поддержка динамика, зуммера, воспроизведения музыки и видео с периферийных устройств USB-камеры.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Характеристики:
Степень применения
Индустриальный класс
Диагональ
10.4"
Разрешение
Срок жизни
≥ 30 000ч
Защитное покрытие
Есть
Размеры (ШxВxГ), мм
199,4 (Ш) × 148,8 (В) × 18,0 (Т) мм
Вес нетто
1764
Периферия
DMG80600T080_41WTR/N Поддержка резистивного сенсорного экрана / без сенсорного экрана, Воспроизведение музыки, USB-камера, воспроизведение видео, зуммеры Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов / DMG80600T080_41WTC Поддержка емкостного сенсорного экрана, динамика, воспроизведения музыки, USB-камеры, воспроизведения Viedo, зуммера Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов. Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов.
Тип ЖК-дисплея
Угол обзора(V.A.)
Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

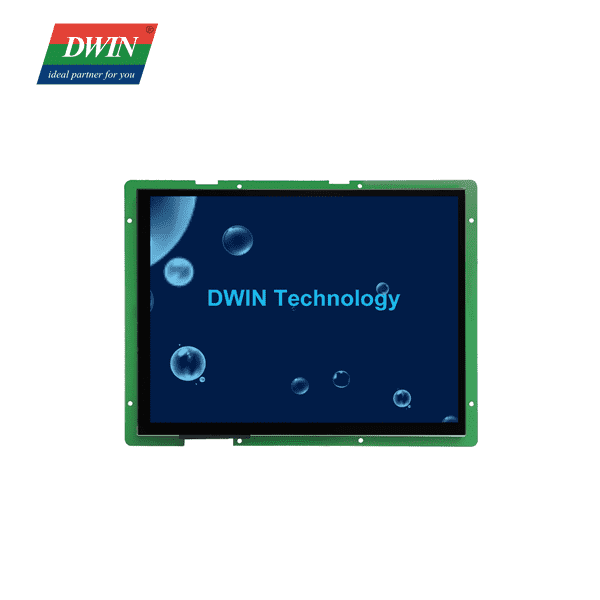

10.4 Inch Digtal Video Screen
Model: DMG80600T104_41W

 2.

配件图1

Application

Приложения.webp Приложения1.webp


Function working principle共用 开发流程描述8 PIN 2.0

Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
Дисплей
Диагональ 10.4"
Разрешение 800×600 Другие товары
Срок жизни ≥ 30 000ч
Тип ЖК-дисплея TN угол обзора Другие товары
Угол обзора(V.A.) Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Нет Другие товары
Область отображения (Active Area, A.A.) 162,0 мм (Ш) × 121,5 мм (В)
Подсветка LED
Яркость 250 nit
Размеры
Размеры (ШxВxГ), мм 199,4 (Ш) × 148,8 (В) × 18,0 (Т) мм
Вес нетто 1764
Пользовательский интерфейс и периферия
Периферия DMG80600T080_41WTR/N Поддержка резистивного сенсорного экрана / без сенсорного экрана, Воспроизведение музыки, USB-камера, воспроизведение видео, зуммеры Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов / DMG80600T080_41WTC Поддержка емкостного сенсорного экрана, динамика, воспроизведения музыки, USB-камеры, воспроизведения Viedo, зуммера Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов. Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов.
UI Version DGUSⅡ
Напряжение и ток
Напряжение питания 7~36 В
Рабочий ток VCC = +12 В, подсветка включена: 350 мА. VCC = +12 В, подсветка выключена: 180 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~85℃
Рабочая влажность 10%~90%относительной влажности
Интерфейс
LCM интерфейс FPC50 0.5mm, RGB interface
RTP интерфейс Интерфейс FCC 4Pin_1.0mm
CTP интерфейс FPC6_0.5mm, интерфейс IIC
Скорость передачи данных 3150 ~ 3225600 бит/с, типичное значение составляет 115200 бит/с.
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
Разъем 8Pin_2.0mm lock socket
USB USB-камера Другие товары
Динамик 2pin_2.0мм
Интерфейс динамика 2Pin_ 2.0mm external loudspeaker Другие товары
Интерфейс Режим определяется перемычкой: ВКЛ. = 8N1, 3,3 В и 5 В TTL/CMOS; ВЫКЛ. = 8N1, RS232
Интерфейс камеры Интерфейс камеры: 2pin_2.0mm * 2 или RCA-AV * 2 (аналоговый вход AHD HD, два терминала, поддерживает 1/2 входа, поддерживает переключение дисплея при подключении к двум каналам и не поддерживает два канала одного и того же экрана) Другие товары
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash расширение 16MB NOR Flash, для шрифтов, картинок и аудиофайлов.Цикл перезаписи: более 100 000 раз
Nor Flash Memory База данных пользователей, 512Кбайт.Данные сохраняются при отключении питания
Пространство шрифта 4-12 МБ. Один шрифт размером 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы.
Хранилище изображений (файл .ICL) 12-4Мбайт.Формат JPEG (количество изображений зависит от размера JPEG, размер одного файла изображения JPEG не должен превышать 760 Кбайт)
Основные параметры управления
OS ИнтерфейсРежим определяется перемычкой: ВКЛ. = 8N1, 3,3 В и 5 В TTL/СМ; ВЫКЛ. = 8N1, RS232 Другие товары
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2020-03-06
Datasheet
Сенсорные параметры
Тип Touch-панели CTP
Вес и габариты
Вес (грамм) 745
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG80600T104_41WTC

Такого товара не существует

Файлы

59_Datasheet-DMG80600T104_41W.rar Datasheet , 762.01 КБ
DMG80600T104_41WTC .pdf Datasheet , 474.29 КБ
DMG80600T104_41WTR .pdf Datasheet , 416.13 КБ
