DWIN

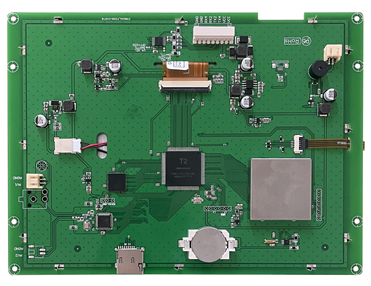

Артикул: DMT80600T080_25WTR

Описание товара:

DMT80600T080_25WTR

  • На основе T5L ASIC 8,0 дюймов, RTP.
  • TN TFT LCM, нормальный угол обзора.
  • Резистивная сенсорная панель.
  • Поддержка ввода аналогового сигнала CVBS, как системы N, так и системы P.
  • Поддержка динамика, аналоговый видеовход (сигнал CVBS), встроенный RTC.
  • Запуск системы DGUSII, 800xRGBx600, 65 тыс. цветов.
  • Поддержка 0°/90°/180°/270° повернутый дисплей.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Характеристики:
Степень применения
Индустриальный класс
Диагональ
8.0"
Разрешение
Срок жизни
≥ 20 000ч
Защитное покрытие
Нет
Размеры (ШxВxГ), мм
199.4 х 148,8 х 16.5 мм Габаритные размеры: 199,4 (Ш) х148,8 (В) х14,9 (Т) мм
Вес нетто
1756
Периферия
Резистивная сенсорная панель, динамик, аналоговый видеовход, встроенный RTC
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

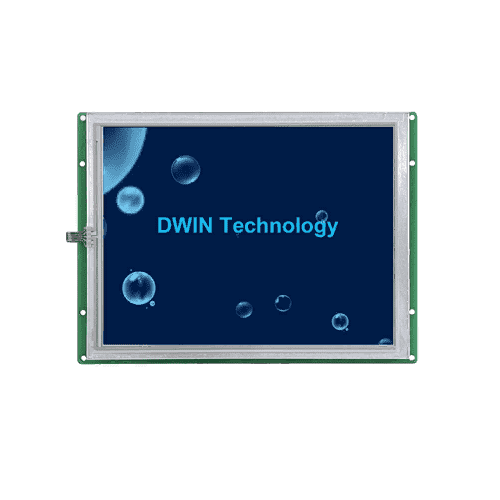

8.0 Inch CVBS Camera Screen
DMT80600T080_25W

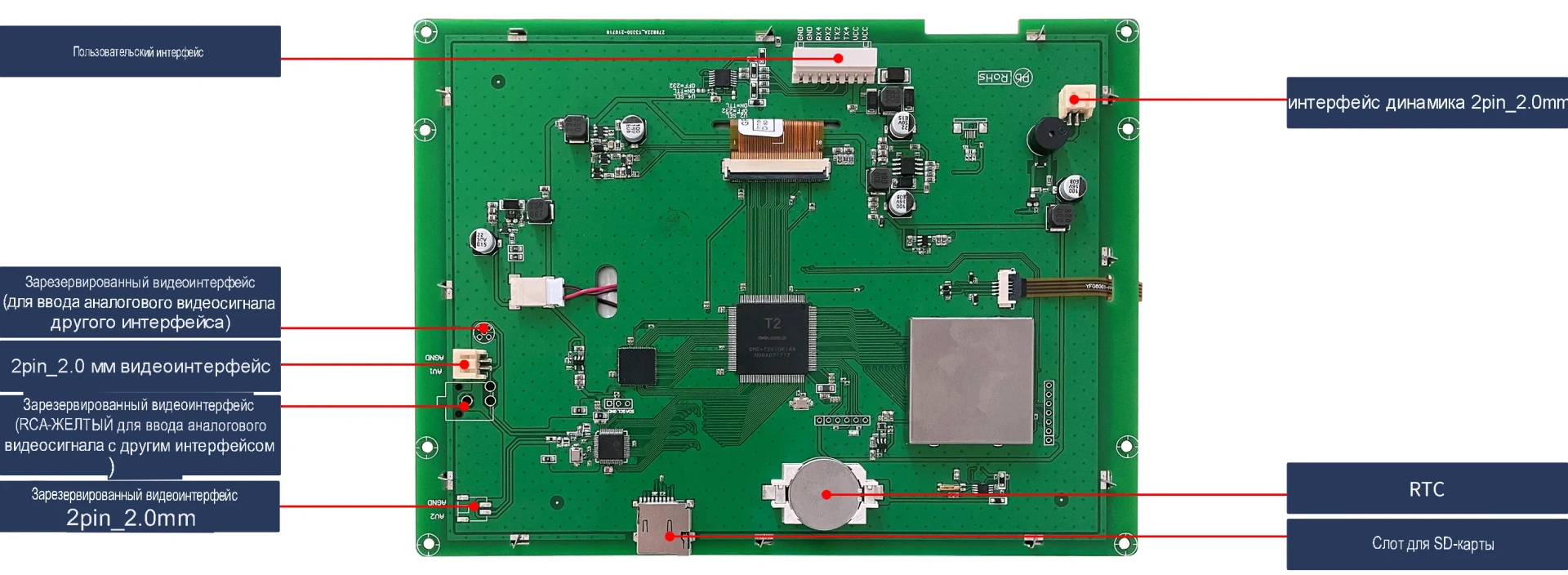

DMG10600C101_25WTR
配件图1

Application

Приложения.webp Приложения1.webp


DMG10600C101_25WTR 开发流程描述8 PIN 2.0

Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Нет
Дисплей
Диагональ 8.0"
Разрешение 800×600 Другие товары
Срок жизни ≥ 20 000ч
Цветность 65K цветов Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Угол обзора(V.A.) 70°/70°/50°/70° (Л/П/В/Д), нормальный угол обзора
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 162.00×121.50
Подсветка LED
Яркость 300 nit
Размеры
Размеры (ШxВxГ), мм 199.4 х 148,8 х 16.5 мм Габаритные размеры: 199,4 (Ш) х148,8 (В) х14,9 (Т) мм
Вес нетто 1756
Размеры (ШxВxГ), мм 199.4×148.8×16.5
Пользовательский интерфейс и периферия
Периферия Резистивная сенсорная панель, динамик, аналоговый видеовход, встроенный RTC
UI Version DGUSⅡ
Напряжение и ток
Напряжение питания, В 6~36 В
Рабочий ток VCC = +12 В, подсветка включена, 285 мА. VCC = +12 В, подсветка выключена, 110 мА.
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~80℃
Рабочая влажность 10%~90% относительной влажности
Интерфейс
LCM интерфейс FPC50 0.5mm, RGB interface
RTP интерфейс Интерфейс FCC 4Pin_1.0mm
CTP интерфейс FPC6_0.5mm, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с
Выходное напряжение Выход 1: Iвых = -4 мА; 2,7~3,2 В. Выход 0: Iвых = 4 мА; 0,1 ~ 0,4 В.
Входное напряжение (RXD) Вход 1: 2.4~5.5 В. Вход 0: 0~1.0 В
Пользовательский интерфейс Гнездо 8Pin_2.54mm
Интерфейс UART2: режим определяется перемычкой. ВКЛ=N81, 3,3 В TTL/COMS ВЫКЛ=N81, RS232 UART4: режим определяется перемычкой. ВКЛ= N81/E81/O81/N82, ВКЛ=TTL/CMOS; ВЫКЛ=N81/E81/O81/N82, RS232
Интерфейс камеры Интерфейс камеры: 2pin_2.0mm * 2 или RCA-AV * 2 (аналоговый вход AHD HD, два терминала, поддерживает 1/2 входа, поддерживает переключение дисплея при подключении к двум каналам и не поддерживает два канала одного и того же экрана) Другие товары
Разъем 8Pin_2.54mm Socket
Динамик 2Pin_ 2,0 мм внешний громкоговоритель
Интерфейс динамика 2Pin_ 2.0mm external loudspeaker Другие товары
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Nor Flash Memory 512Кбайт.Данные сохраняются при отключении питания
Пространство шрифта 4-12 МБ. Один шрифт размером 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы.
Хранилище изображений (файл .ICL) 12-4Мбайт.Формат JPEG (количество изображений зависит от размера JPEG, размер одного файла изображения JPEG не должен превышать 760 КБ)
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-08-06
Datasheet
Сенсорные параметры
Тип Touch-панели RTP
Вес и габариты
Высота (мм) 16.5
Ширина (мм) 199.4
Вес (грамм) 450
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMT80600T080_25WTR

Похожие товары (6)

Такого товара не существует

Файлы

9_DMT80600T080_25WTRN1.pdf Datasheet , 1.73 МБ
