DWIN
Артикул: DMG10768T080_26WTC

Описание товара:

  • DMG10768T080_26W DWIN T5L2 UART HMI 8" IPS ЖК-дисплей с шиной FSK 1024xRGBx768 промышленного класса.
  • Основан на T5L2, работает под управлением системы DGUS II, промышленный класс.
  • 8.0 дюйма, разрешение 1024*768 пикселей, 16.7 млн цветов.
  • Экран решения для камеры шины FSK.
  • Доступен емкостный / резистивный сенсорный экран / без сенсорного экрана.
  • Поддерживается воспроизведение видео, музыки.
  • Интерфейс камеры FSK: разъем RCA-AV или разъем 2Pin_5.08mm.
  • Поддержка динамика, воспроизведения музыки, USB-камеры, воспроизведения видео, звукового сигнала.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Индустриальный класс
Диагональ
8.0"
Разрешение
1024×768
Срок жизни
≥ 30 000ч
Цветность
Тип ЖК-дисплея
Яркость
_WTC:250nit / _WTR:200nit
Угол обзора(V.A.)
Широкий угол обзора: 85°/85°/85°/85° (L/R/U/D)
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L2 UART HMI 8" IPS ЖК-дисплей с шиной FSK 1024xRGBx768 промышленного класса
DMG10768T080_26W

specification digital

ASIC

T5L2 ASIC Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the
chip, 512KBytes used to store the user database.

Display Parameters

Color 16.7M colors
LCD Type IPS
Viewing Angle Wide viewing angle, 85°/85°/85°/85°(L/R/U/D)
Display Area(A.A) 162.1mm (W) ×121.5mm (H)
Resolution 1024*768
Backlight LED
Brightness DMG10768T080_26WTC: 250nit
DMG10768T080_26WTR: 250nit
DMG10768T080_26WN: 300nit

Touch Parameters

Type CTP (Capacitive touch panel)
Stucture G+G structure with surface cover of tempered glass
Touch Mode Support point touch and drag
Sureface Hardness 6H
Light Transmittance Over 90%
Lift Over 1,000,000 times touch

Type RTP (Resistive touch panel)
Stucture ITO film + ITO glass
Touch Mode Support point touch and drag
Sureface Hardness 3H
Light Transmittance Over 80%
Lift Over 1,000,000 times touch

Voltage & Current

Power Voltage 6~36V
Operation Current VCC = +12V, Backlight on: 260mA
VCC = +12V, Backlight off: 110mA

Reliability Test

Working Temperature -20~70℃
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
Conformal  coating Yes

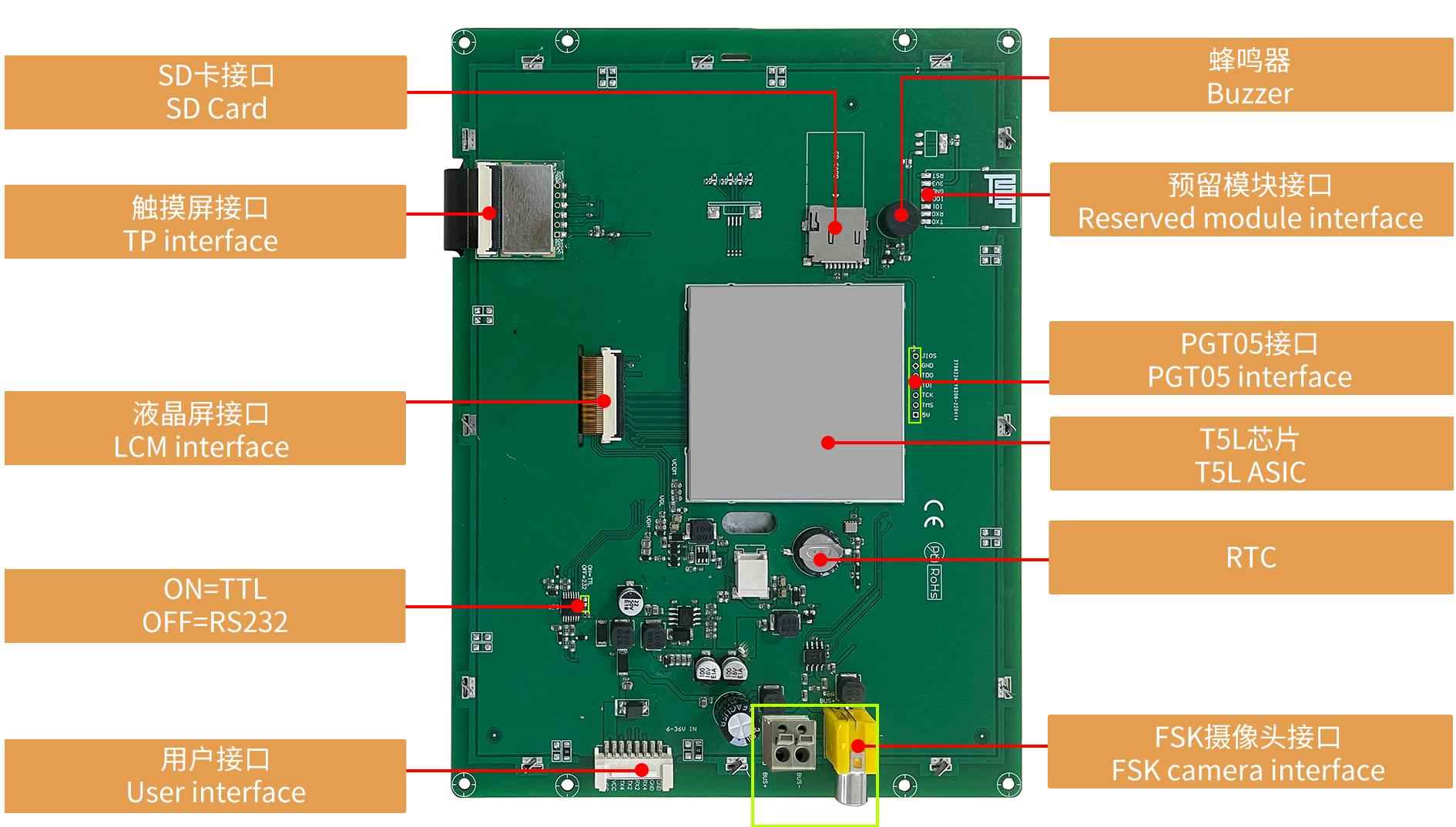

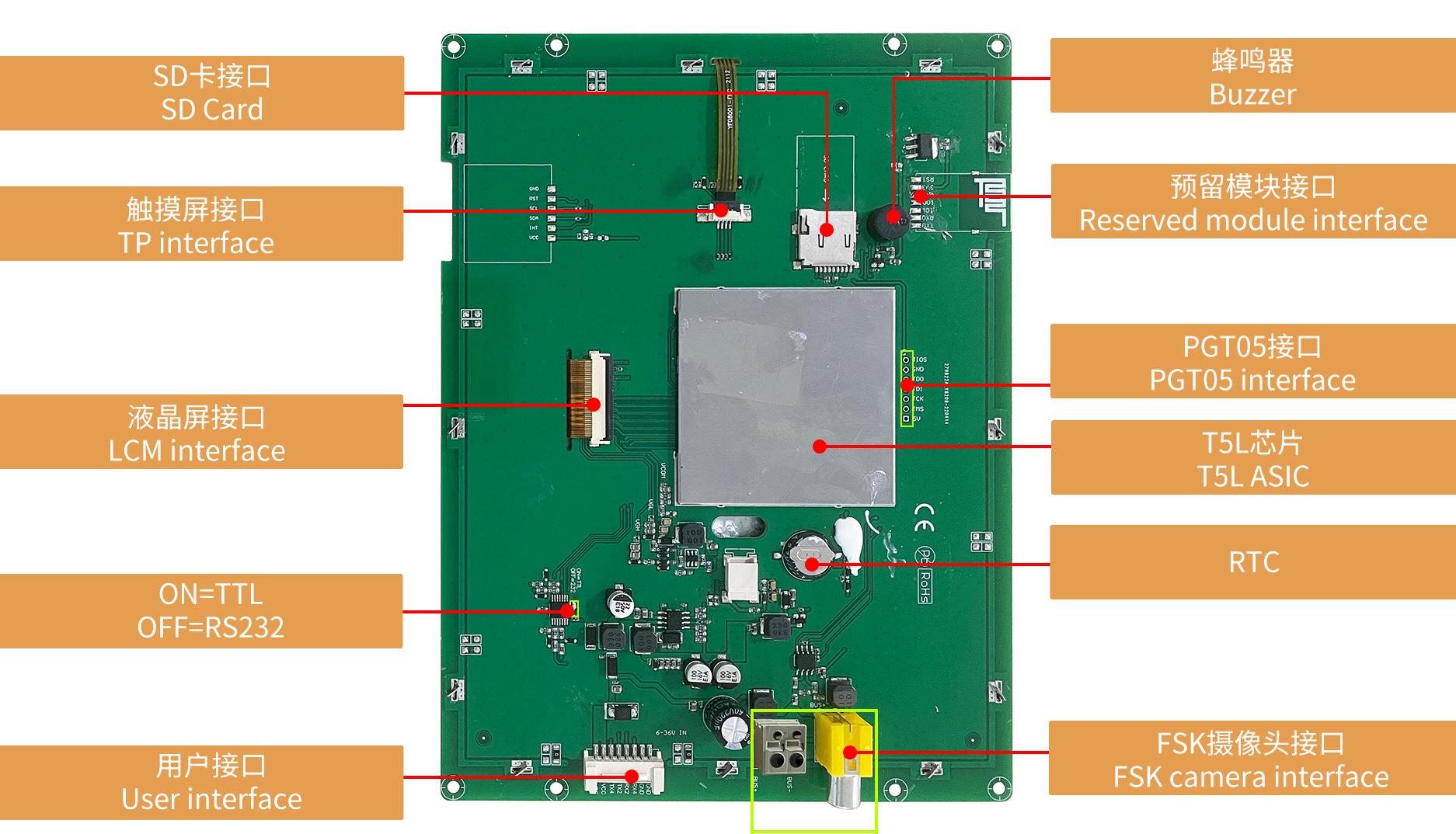

Interface

LCM interface FPC50_0.5mm, RGB interface
Baudrate 3150~3225600bps, typical value of 115200bps
Output Voltage Output 1, Iout = -4mA; 2.7~-3.2 V
Output 0, Iout =-4mA; 0.1~0.4 V
Input Voltage
(RXD)
Input 1, 2.4~5.5V
Input 0, 0~1.0V
Interface UART2:ON=TTL/CMOS; OFF=RS232
UART4:ON=TTL/CMOS; OFF=RS232(Only available after OS configuration))
User interface 8Pin_2.0mm
SD interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module
interface
Wi-Fi module: connect to the cloud platform to update remotely
USB module: download files by USB flash disk
FSK camera interface RCA-AV socket or 2Pin_5.08mm socket
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

Peripheral

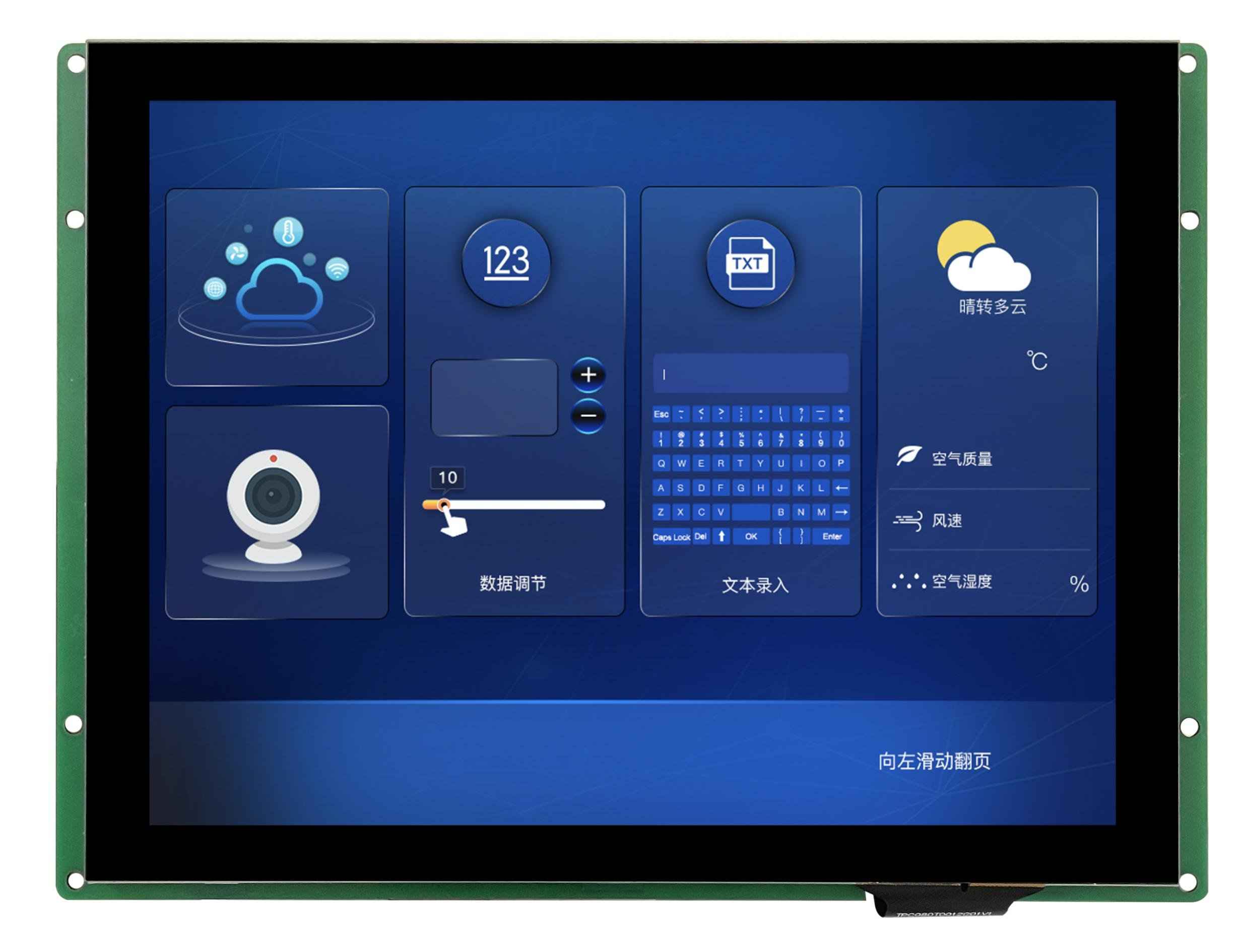

DMG10768T080_26WTC Capacitive touch panel, FSK camera interface, RTC

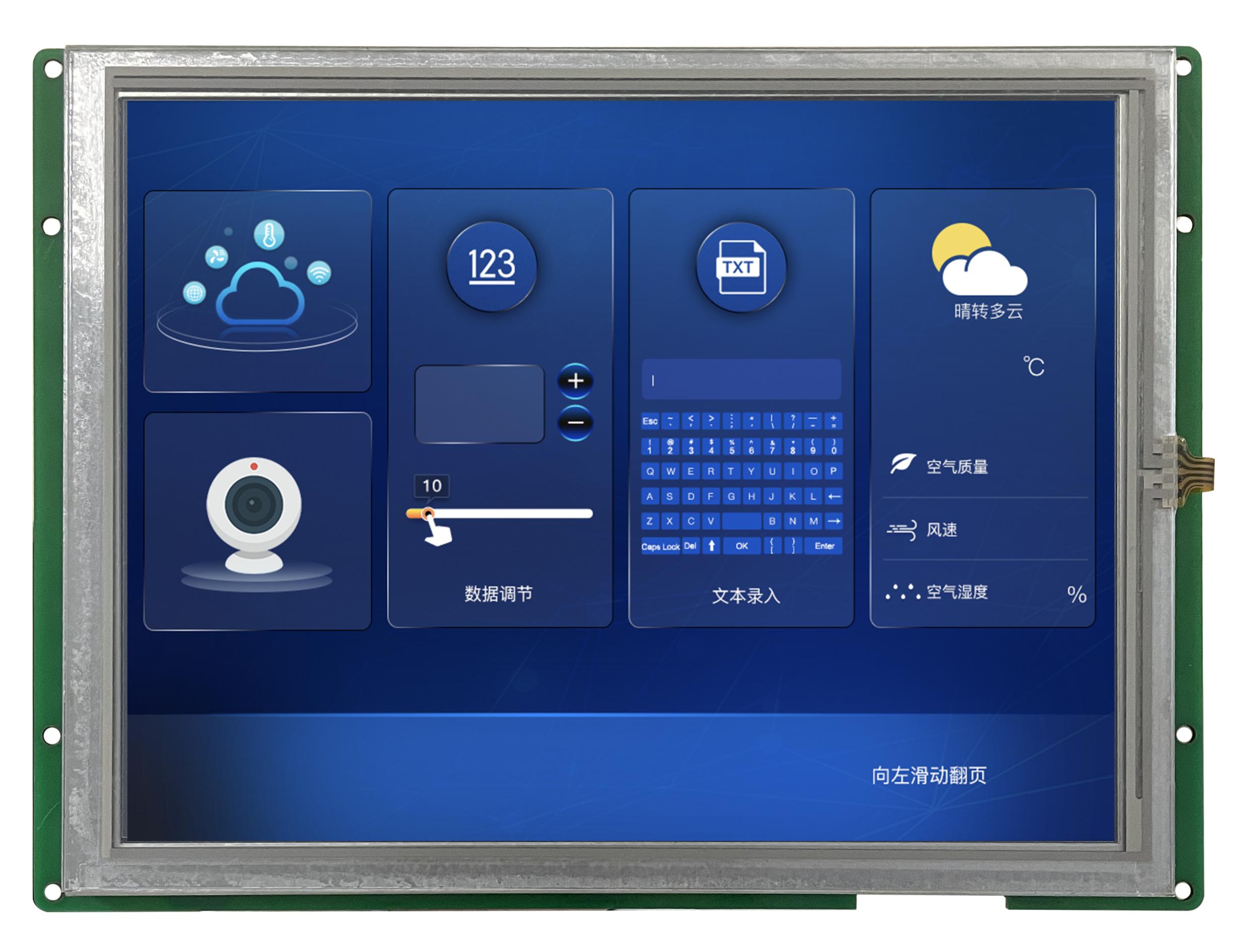

DMG10768T080_26WTR Resistive touch panel, FSK camera interface, RTC
DMG10768T080_26WN No touch screen, FSK camera interface, RTC

Совместное использование изображений в приложениях промышленного класса



Характеристики

Основные параметры
Степень применения Индустриальный класс
Дисплей
Диагональ 8.0"
Разрешение 1024×768
Срок жизни ≥ 30 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость _WTC:250nit / _WTR:200nit
Угол обзора(V.A.) Широкий угол обзора: 85°/85°/85°/85° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 162.1×121.5
Подсветка LED
Яркость 200 nit
Напряжение и ток
Напряжение питания, В 6...36В, тип. 12V
Напряжение питания, тип. 5V Другие товары
Рабочий ток WTC:290mA WTR:300mA. VCC=12V, max backlight 150mA. VCC=12V, backlight off
Рабочая среда
Рабочая температура -20...70℃ (12V @ 60% RH)
Температура хранения -30...80℃
Рабочая влажность 10...90% RH, тип. 60% RH
ESD test Contact discharge ±6KV Normal operation Air discharge ±8KV Normal operation
EFT test Power supply ±2KV; 100KHz Normal operation
Interface
FSK Bus Да
Интерфейс
Выходное напряжение Output 1: Iout = 1mA 2.7... - В, тип. 3.2V. Output 0: Iout = -1mA - 0.1...0.4V
Входное напряжение (RXD) Input 1: Iin = 1mA 2.4...5.5В, тип 3.3V. Input 0: Iin = -1mA 0...1.0В
Входной интерфейс UART2: N81 UART4: N81/E81/O81/N82 ,4 modes (OS configuration)
Разъем 8Pin_2.0mm
Формат данных UART2: ON=TTL/CMOS; OFF=RS232. UART4: ON=TTL/CMOS; OFF=RS232 (Only availableafter OS configuration)
Информация об ASIC
ASIC T5L T5L2
Datasheet
Datasheet Загрузить / Загрузить
Datasheet
Сенсорные параметры
Тип Touch-панели CTP
Прочие
Артикул DMG10768T080_26WTC

C этим товаром искали

Похожие товары (6)

Такого товара не существует

Файлы

DMG10768T080_26WTC.pdf Datasheet , 3 МБ
DMG10768T080_26WTR.pdf Datasheet , 3 МБ
DMG10768T080_26W DWIN T5L2 UART HMI 8" IPS ЖК-дисплей с шиной FSK 1024xRGBx768 промышленного класса
