DWIN
Товар участвует в акции:
DWIN
Артикул: DMT80480T070_25WTC

Описание товара:

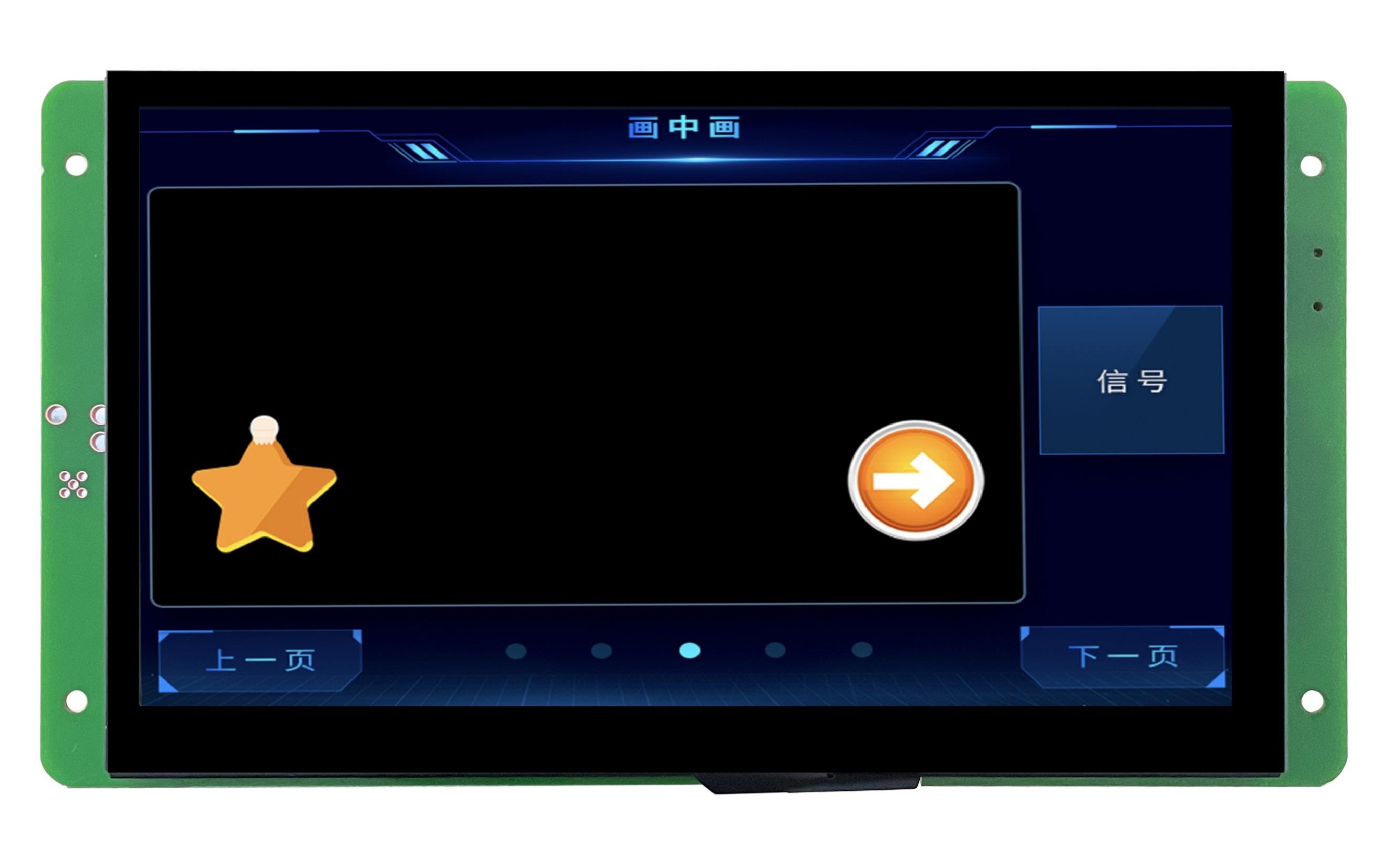

DMT80480T070_25WTC

  • T5L1 ASIC, отдельное ядро процессора с графическим интерфейсом, работающее под управлением системы DGUS II.
  • Экран схемы аналоговой камеры CVBS.
  • Интерфейс камеры: 2pin_2.0mm (поддержка ввода аналогового сигнала CVBS, как в системе N, так и в системе P system).
  • TN-TFT-LCD, нормальный угол обзора.
  • Поддержка разработки и моделирования DGUS на ПК. Поддержка фонового удаленного обновления.
  • Поддержка онлайн-моделирования и отладки IAP с неограниченным количеством точек останова.
  • Высокоскоростная память дисплея, пропускная способность 2,4 ГБ/с.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Характеристики:
Степень применения
Индустриальный класс
Диагональ
7.0"
Разрешение
Срок жизни
≥ 20 000ч
Защитное покрытие
Есть
Установочные размеры, мм
166.64 (+0.3mm)×101.83 (+0.3mm)
Периферия
DMT80480T070_25WTC CTP, интерфейс камеры, зуммер / DMT80480T070_25WTR RTP, интерфейс камеры, зуммер
Цветность
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

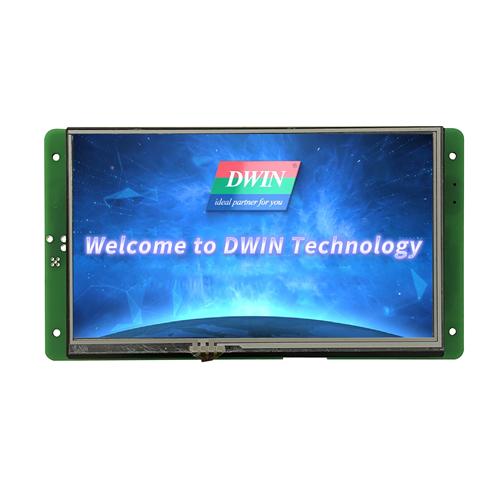

7.0 Inch Analog Video Screen
Model: DMT80480T070_25W

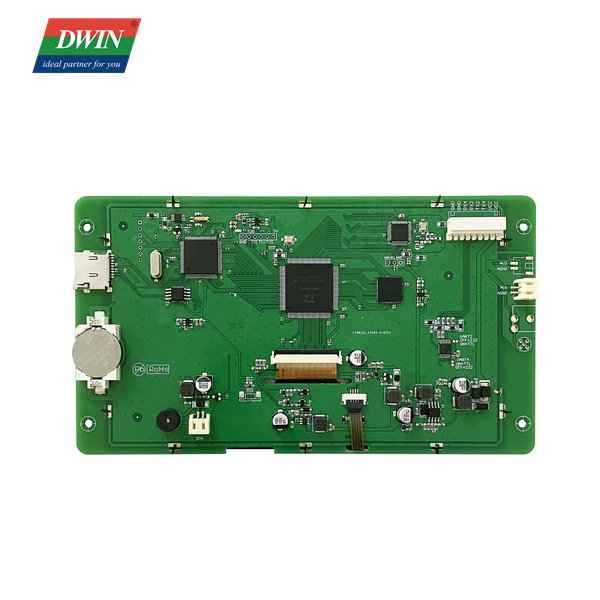

DMT80480T070-25W
配件图1

Application

Приложения.webp Приложения1.webp


Function working principle共用 开发流程描述8 PIN 2.0

Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
Дисплей
Диагональ 7.0"
Разрешение 800×480 Другие товары
Срок жизни ≥ 20 000ч
Цветность 65K цветов Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Область отображения (Active Area, A.A.) 154.08×85.92
Подсветка VCC = +12 В, выкл.: 100 мА
Яркость 250 nit

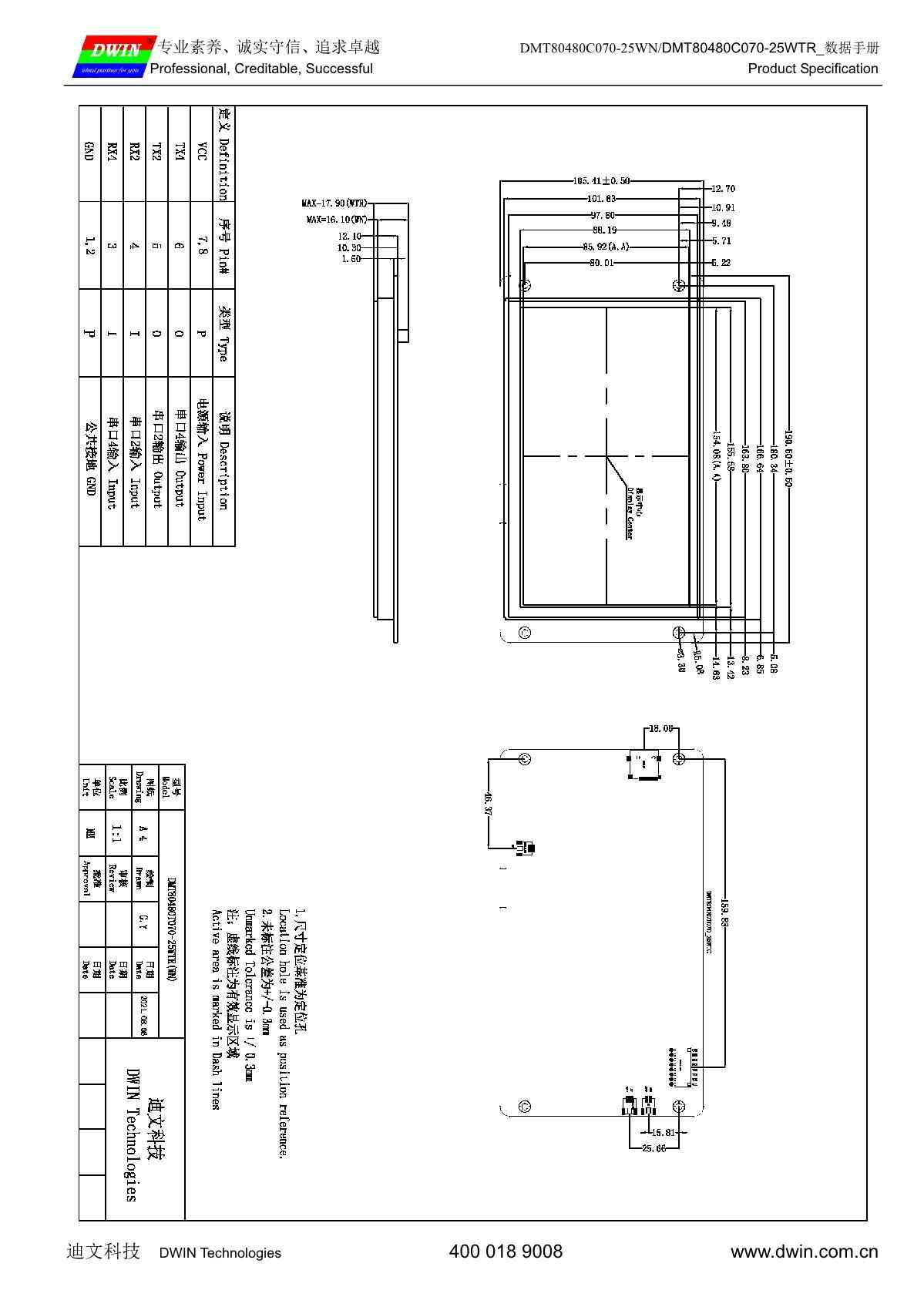

Размеры
Установочные размеры, мм 166.64 (+0.3mm)×101.83 (+0.3mm)
Размеры (ШxВxГ), мм 190.50×105.41×17.9

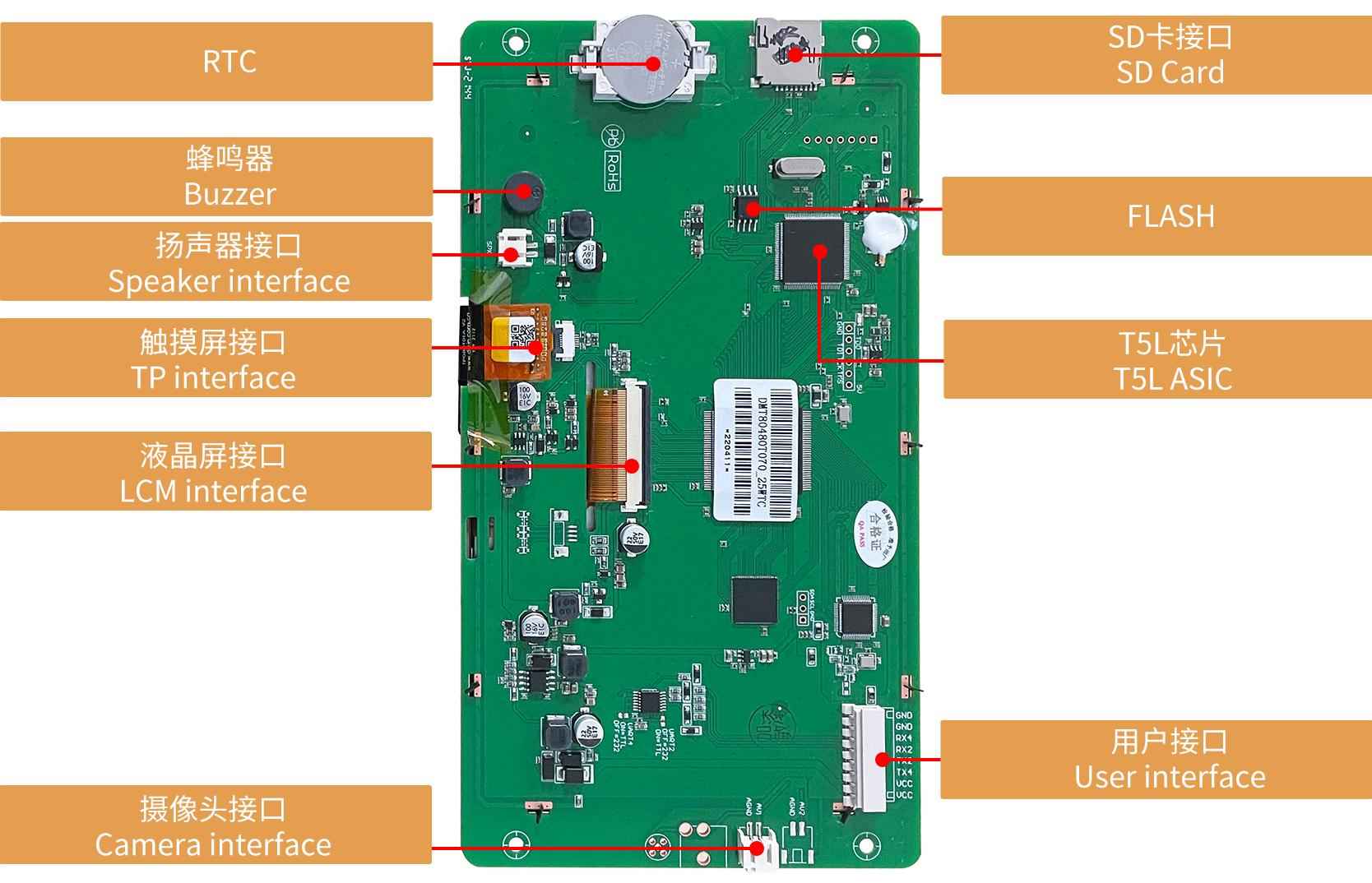

Пользовательский интерфейс и периферия
Периферия DMT80480T070_25WTC CTP, интерфейс камеры, зуммер / DMT80480T070_25WTR RTP, интерфейс камеры, зуммер
Сенсорные параметры
Структура Структура G+G с поверхностным покрытием из закаленного стекла
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 80%
Срок жизни LED Более 1 000 000 касаний
Тип Touch-панели CTP
Напряжение и ток
Напряжение питания 6~36 В
Рабочий ток VCC = +12 В, подсветка включена: 240 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~80℃
Рабочая влажность 10%~90%относительной влажности

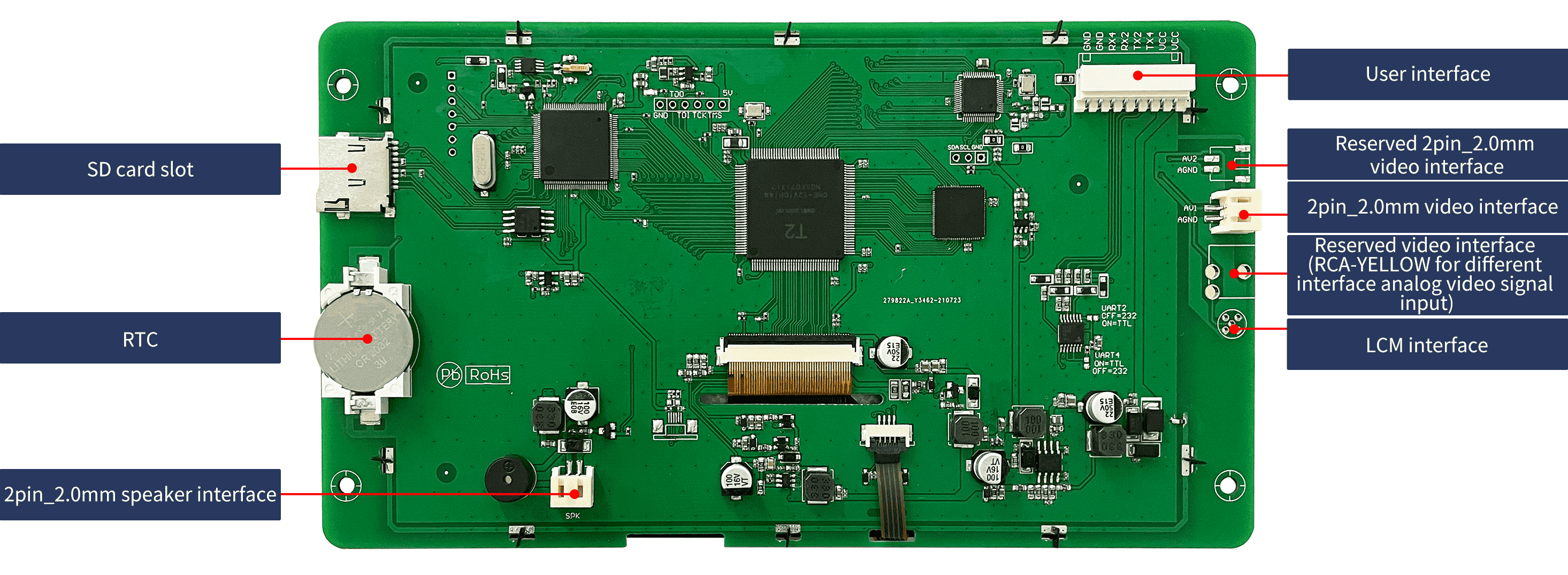

Интерфейс
LCM интерфейс FPC50 0.5mm, RGB interface
RTP интерфейс Интерфейс FCC 4Pin_1.0mm
CTP интерфейс FPC6_0.5mm, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с, типовое значение 115200 бит/с
Пользовательский интерфейс UART2: ВКЛ=TTL/CMOS;ВЫКЛ=RS232 (RS232 по умолчанию RS232_ UART4: ВКЛ=TTL/CMOS;ВЫКЛ=RS232 (доступно только после настройки ОС)
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
Разъем Гнездо 8Pin_2,54 мм для питания и последовательной связи
Динамик 2Pin_ 2,0 мм внешний громкоговоритель
Интерфейс динамика 2Pin_ 2.0mm external loudspeaker Другие товары
Интерфейс UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (RS232 по умолчанию RS232_UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (доступно только после настройки ОС)
RTC (Super-capacitor) Кнопочная ячейка для питания.Точность: ± 20 частей на миллион при 25 ℃
Память
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Информация об ASIC
T5L1 ASIC ASIC собственной разработки DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз.
Основные параметры управления
OS ИнтерфейсUART2: ВКЛ.=TTL/CM; ВЫКЛ.=RS232 (RS232 по умолчанию RS232_UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (доступно только после настройки ОС) Другие товары
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-01-05
Datasheet
Вес и габариты
Высота (мм) 17.9
Ширина (мм) 190.5
Вес (грамм) 335
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMT80480T070_25WTC

Такого товара не существует

Файлы

89_T070_25W-Datasheet.rar Datasheet , 1.37 МБ
