EKT101B DWIN T5L2 UART HMI 10.1" IPS ЖК-дисплей с оценочной платой разработки
EKT101B

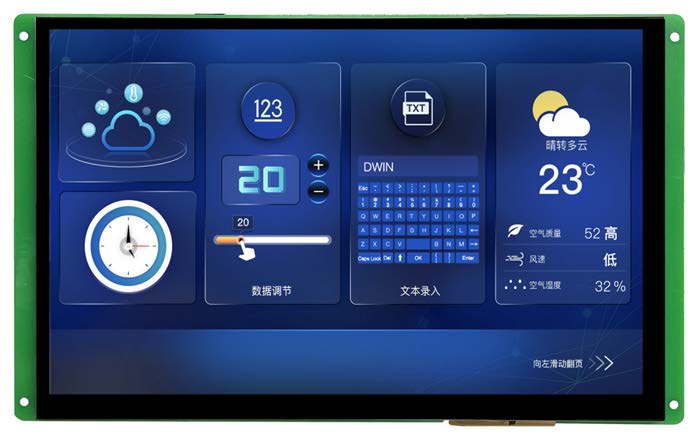

На базе T5L ASIC 10.1 дюйма, 1280xRGBx800, 16.7 млн цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS
- Емкостный сенсорный экран.
- Интерфейс TTL, 50-контактный соединительный провод FCC 0.5 мм.
- Загрузка через SD-карту или последовательный порт онлайн.
- Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
- Двойная система разработки: DGUS II/TA(набор инструкций).
- Угол обзора IPS:85/85/85/85(L/R/U/D).
DWIN T5L2 UART HMI 10.1" IPS-TFT ЖК-дисплей с оценочной платой разработки
EKT101B
На базе T5L2 ASIC 10.1 дюйма, 1280xRGBx800, 16.7 млн цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS

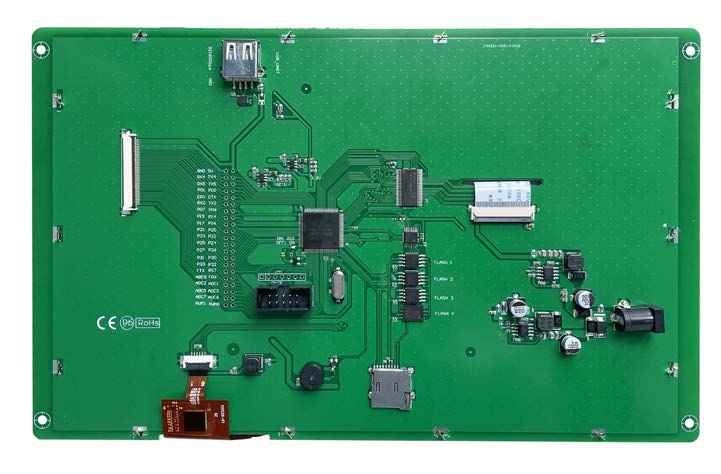

Описание интерфейса
1# | Интерфейс USB, можно выбрать UART1 | |
2# | 2.54-миллиметровая полоска со сквозными отверстиями, интерфейс вывода процессора с графическим интерфейсом/ОС, шелкография с другой стороны | |
3# | Интерфейс ЖК-экрана | |
4# | Интерфейс JTAG, подключитесь к эмулятору HME05 или подключитесь к записывающему устройству PGT05, чтобы записать базовую прошивку ядра | |
5# | Емкостный сенсорный интерфейс | |
6# | Интерфейс записи SD-карт | |
7# | Интерфейс питания с широким напряжением 6-36 В |

Внешний интерфейс
PIN | Определение | Описание |
---|---|---|
1# | GND | Общее заземление |
2# | RX4 | UART4 прием данных |
3# | RX5 | Прием данных UART5 |
4# | P01 | I/O mouth |
&5# | CRX | Прием данных интерфейса CAN |
6# | RX2 | Прием данных UART2 |
7# | P07 | I/O |
8# | P15 | I/O |
9# | P17 | I/O |
10# | P21 | I/O |
11# | P23 | I/O |
12# | P25 | I/O |
13# | P27 | I/O |
14# | P31 | I/O |
15# | P33 | I/O |
16# | FTX | Прием данных приемопередатчика FSK |
17# | ADC0 | AD input |
18# | ADC2 | AD input |
19# | ADC5 | AD input |
20# | ADC7 | AD input |
21# | PWM1 | 16-битный ШИМ-выход |
22# | 5V | Вход питания |
23# | TX4 |
Передача данных UART4 |
24# | TX5 |
Передача данных UART |
25# | P0.0 | I/O |
26# | CTX |
Передача данных по интерфейсу CAN |
27# | TX2 | Передача данных UART2 |
28# | P06 | I/O |
29# | P14 | I/O |
30# | P16 | I/O |
31# | P20 | I/O |
32# | P22 | I/O |
33# | P24 | I/O |
34# | P26 | I/O |
35# | P30 | I/O |
36# | P32 | I/O |
37# | RSTN |
Вход сброса системы |
38# | >FRX |
Передача данных приемопередатчика FSK |
39# | ADC1 | AD input |
40# | ADC3 | AD input |
41# | ADC6 | AD input |
42# | PWM0 |
16-битный ШИМ-выход |
Application
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленнные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
- Степень применения [Основные параметры]
- Функциональная плата разработки
- Диагональ [Дисплей]
- 10.1"
- Разрешение [Дисплей]
- 1280×800
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Яркость [Дисплей]
- 250 nit
- Размеры (ШxВxГ), мм [Размеры]
- 251.6×155.3×20.9
- Вес нетто [Размеры]
- 515
- Установочные размеры, мм [Размеры]
- 230.7x143.1
- Периферия [Пользовательский интерфейс и периферия]
- Емкостная сенсорная панель, Зуммер
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Угол обзора(V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 216.96×135.60
- Область просмотра (View Area, V.A.) [Дисплей]
- 217.96×136.60
- Подсветка [Дисплей]
- LED
- Напряжение питания, В [Напряжение и ток]
- 6В-36В
- Рабочий ток [Напряжение и ток]
- VCC = +12В, подсветка включена, 430 мА. VCC = 12В, выкл.,155 мА.
- Рабочая температура [Рабочая среда]
- -20~70℃
- Температура хранения [Рабочая среда]
- -30~85℃
- Рабочая влажность [Рабочая среда]
- 25℃
- FSK Bus [Interface]
- Да
- FSK Bus Interface [Interface]
- Контакты 16 FTX и 38 FRX
- CAN [Interface]
- Есть
- RAM Memory [Память]
- 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
- Flash память [Память]
- 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
- Зуммер [Интерфейс]
- Пассивный зуммер 3V. Мощность: <1 Вт
- SD card slot [Интерфейс]
- Да (SDHC/FAT32 Формат)
- USB [Интерфейс]
- да
- Разъем [Интерфейс]
- 50Pin-0.5мм FCC
- PGT05 интерфейс [Интерфейс]
- Интерфейс JTAG, подключитесь к эмулятору HME05 или подключитесь к горелке, чтобы записать базовую прошивку ядра
- Видео [Видео]
- https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c383dd375f49843.mp4
- ASIC T5L [Информация об ASIC]
- T5L2
- T5L2 ASIC [Информация об ASIC]
- Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных
- UI Version [Пользовательский интерфейс и периферия]
- TA / DGUS II (предварительно установленные DGUSⅡ)
- Datasheet [Datasheet]
- Загрузить
- Версия Datasheet [Datasheet]
- 2021-06-28
- Гарантия
- 1 год
- Страна бренда
- Китай
