DWIN
Товар участвует в акции:
DWIN
Артикул: EKT097

Описание товара:

EKT097DWIN

На базе T5 L2 ASIC 9.7 дюйма, 1024xRGBx768, 16.7 млн цветов, TN-экран CTP, стандартный набор инструкций (TA) / система DGUS II

  • Поддержка нескольких пользовательских интерфейсов (I/Os, CAN, PWM, AD, UARTs) для отладки.
  • Стандартный набор инструкций (TA) / DGUS II система.
  • Цвет: 16.7 М (16777216) цвета 24-битный цвет 8R8G8B.
  • Угол обзора: 70/70/50/70 (L/R/U/D).
  • Опция без сенсорного экрана / Резистивного сенсорного экрана / емкостного сенсорного экрана.
  • Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
  • Двойная система разработки: DGUS II/TA (набор инструкций).

Характеристики:
Степень применения
Функциональная плата разработки
Диагональ
9.7"
Разрешение
Срок жизни
≥ 20 000ч
Яркость
Размеры (ШxВxГ), мм
232.4×170.7×19.4
Установочные размеры, мм
211.5×167.3
Цветность
Тип ЖК-дисплея
Угол обзора(V.A.)
Нормальный угол обзора 70/70/50/70 (Л/П/В/Д)
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

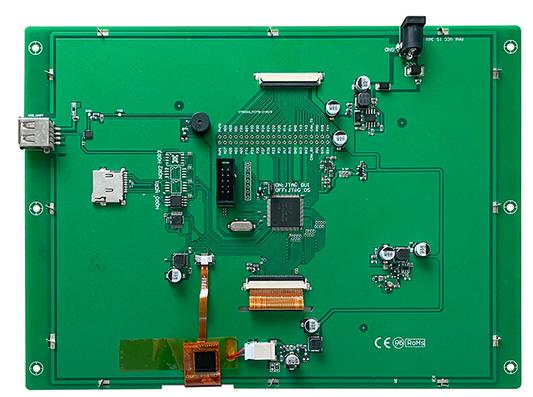

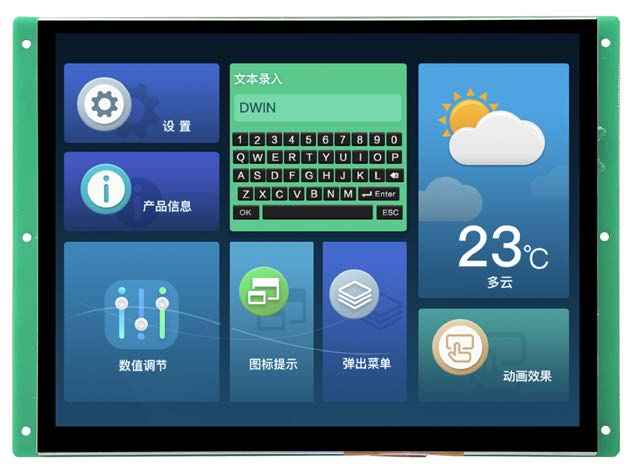

DWIN T5L2 UART HMI 9.7" IPS-TFT ЖК-дисплей с оценочной платой разработки
EKT097

На базе T5 L2 ASIC 9.7 дюйма, 1024xRGBx768, 16.7 млн цветов, TN-экран CTP, стандартный набор инструкций (TA) / система DGUS II

specification
Accessories

zfds
Function working principle

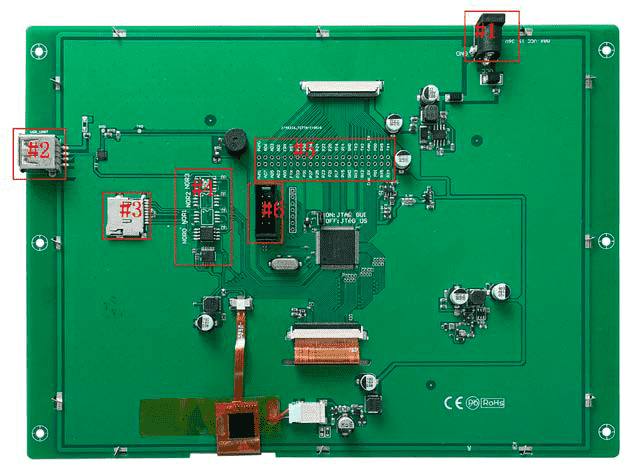

Описание интерфейса

1# Интерфейс питания с широким напряжением 6-36 В
2# Интерфейс USB, можно выбрать UART1
3# Интерфейс записи SD-карт
4# Расширенный интерфейс флэш-памяти, может быть расширен до 64 Мбайт NOR FLASH или 48 Мбайт NOR FLASH+512 Мбайт NAND FLASH. NAND FLASH необходимо припаять в положении NOR 3
5# 2.54 мм сквозная площадка, выводной пользовательский интерфейс, 20 портов ввода-вывода, 3 последовательных порта UART, 1 порт CAN, 7 портов AD, 2 порта PWM
6# JTAG, подключитесь к эмулятору HME05 или подключитесь к записывающему устройству PGT05, чтобы записать основную прошивку ядра.


Application

1
12 (1)


Характеристики

Основные параметры
Степень применения Функциональная плата разработки
Дисплей
Диагональ 9.7"
Разрешение 1024×768 Другие товары
Срок жизни ≥ 20 000ч
Яркость 300 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Нормальный угол обзора 70/70/50/70 (Л/П/В/Д)
Область отображения (Active Area, A.A.) 196.6×51.44
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 232.4×170.7×19.4
Установочные размеры, мм 211.5×167.3
Напряжение и ток
Напряжение питания 6.0~36.0В
Рабочий ток VCC = +12В, подсветка включена. VCC = +12 В, выкл.
Рабочая среда
Рабочая температура -20℃~70℃
Температура хранения -30℃~80℃
Рабочая влажность 10%~90% относительной влажности
Interface
FSK Bus Да
CAN Есть
Интерфейс
Скорость передачи данных 3150~3225600 бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~0В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD Да (SDHC/FAT32 Формат)
Разъем 50Pin-0.5мм FCC
Формат данных UART1: TTL
USB да Другие товары
PGT05 интерфейс Интерфейс JTAG, подключитесь к эмулятору HME05 или подключитесь к burner, чтобы записать базовую базовую прошивку.
Интерфейс UART1: TTL
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash расширение Расширьте интерфейс Flash, который может быть расширен до 64 Мбайт NOR FLASH или 48 Мбайт NOR FLASH + 512 Мбайт NAND FLASH.Флэш-память NAND должна быть припаяна в положении NOR 3
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Nor Flash Memory 512 Кбайт Пользовательская база данных Данные сохраняются при выключении питания
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-09-26
Datasheet
Вес и габариты
Высота (мм) 80
Ширина (мм) 200
Прочие
Гарантия 1 год
Страна бренда Китай
