Артикул: EKT050B

Описание товара:

EKT050B

На базе T5L ASIC 5.0 дюймов, 480xRGBx854, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS

  • Интерфейс TTL, разъем FCC50-0.5мм.
  • Несколько пользовательских интерфейсов (I/Os, CAN, PWM, AD, UARTs) для отладки.
  • Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
  • Поддержка двойной системы разработки: DGUS II (графический инструмент со встроенными модулями пользовательского интерфейса) / TA (набор инструкций), переключение путем загрузки ядра через SD-карту.
  • Угол обзора IPS: 85/85/85/85 (L/R/U/D).
  • С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатым встроенным сенсорным управлением и управлением дисплеем в инструменте DGUS. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка программирования DWIN OS или языка KEIL C51.

Характеристики:
Степень применения
Функциональная плата разработки
Диагональ
5.0"
Разрешение
Срок жизни
≥ 20 000ч
Яркость
Размеры (ШxВxГ), мм
69.9×120.7×17.3
Вес нетто
120
Цветность
Тип ЖК-дисплея
Угол обзора(V.A.)
Широкий угол обзора, 85/85/85/85 (Л/П/В/Д)
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

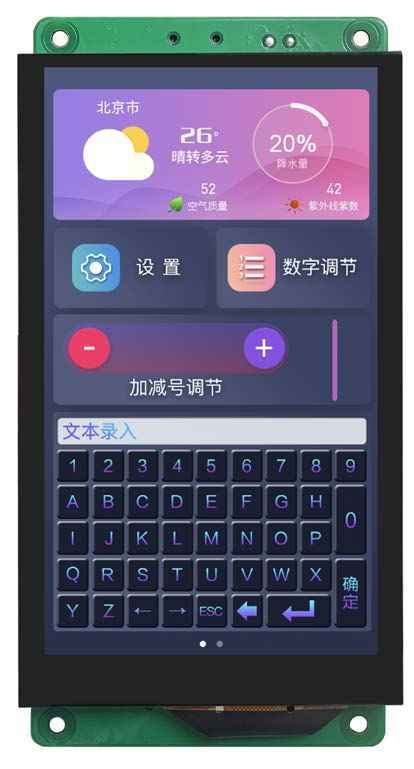

DWIN T5L0 HMI 5" IPS-TFT ЖК-дисплей с оценочной платой разработки
EKT050B

На базе T5L ASIC 5.0 дюймов, 480xRGBx 854, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS

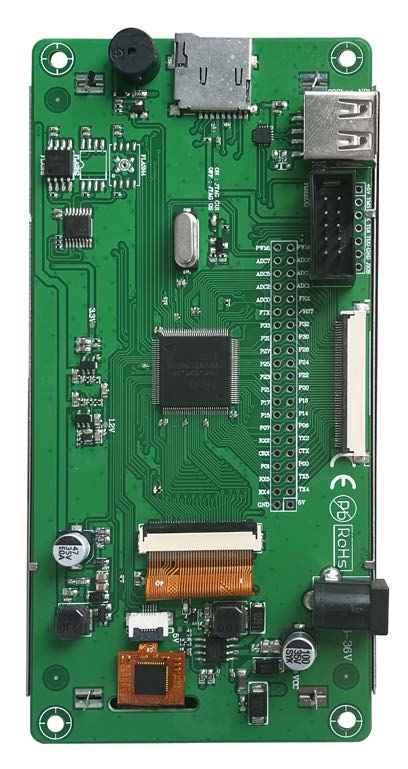

EKT050BInterface Description

1# SD card burning interface
2# JTAG interface, connect to HME05 emulator, or connect to PGT05 burner to burn the underlying core firmware.
3# FLASH expansion module, 3 FLASH modules can be expanded
4# 2.54mm through-hole pad, GUI/OS CPU lead-out interface, silk screen on the other side
5# LCD screen interface
6# Capacitive touch screen interface (COB structure)
7# USB interface, UART1 can be selected
8# 6-36V wide voltage power supply interface

External Interface

PIN Definition Description
1# GND Common ground
2# RX4 UART4 Data reception
3# RX5 UART5 Data reception
4# P01 I / O mouth
5# CRX CAN interface data reception
6# RX2 UART2 data receiving
7# P07 I / O
8# P15 I / O
9# P17 I / O
10# P21 I / O
11# P23 I / O
12# P25 I / O
13# P27 I / O
14# P31 I / O
15# P33 I / O
16# FTX FSK transceiver data reception
17# ADC0 AD input
18# ADC2 AD input
19# ADC5 AD input
20# ADC7 AD input
21# PWM1 16bit PWM output
22# 5V power input
23# TX4 UART4 data transmission
24# TX5 UART5 data transmission
25# P0.0 I / O
26# CTX CAN interface data transmission
27# TX2 UART2 data transmission
28# P06 I / O
29# P14 I / O
30# P16 I / O
31# P20 I / O
32# P22 I / O
33# P24 I / O
34# P26 I / O
35# P30 I / O
36# P32 I / O
37# RSTN System reset input
38# FRX FSK transceiver data transmission
39# ADC1 AD input
40# ADC3 AD input
41# ADC6 AD input
42# PWM0 16bit PWM output

Application

app
b


Function working principle
8 PIN 2.0


Характеристики

Основные параметры
Степень применения Функциональная плата разработки
Дисплей
Диагональ 5.0"
Разрешение 480×854 Другие товары
Срок жизни ≥ 20 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 85/85/85/85 (Л/П/В/Д)
Область отображения (Active Area, A.A.) 62.0×109.7
Область просмотра (View Area, V.A.) 61.6×110.1
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 69.9×120.7×17.3
Вес нетто 120
Напряжение и ток
Напряжение питания 6~36В
Рабочий ток VCC = +12В, подсветка включена, 150 мА. VCC = +12В, выкл.,90 мА
Рабочая среда
Рабочая температура -25~70℃
Температура хранения -30~85℃
Рабочая влажность 10%~90% относительной влажности
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory При отключении питания сохраняются данные пользовательской базы данных объемом 512 Кбайт
Интерфейс
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD Да (SDHC/FAT32 Формат)
Разъем 50Pin-0.5 мм FCC
USB да Другие товары
PGT05 интерфейс Интерфейс JTAG, подключитесь к эмулятору HME05 или подключитесь к burner, чтобы записать базовую базовую прошивку.
Информация об ASIC
ASIC T5L T5L0
T5L0 ASIC Самостоятельно разработан DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных
Пользовательский интерфейс и периферия
UI Version TA / DGUS II (предварительно установленные DGUSⅡ)
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-06-03
Datasheet
Вес и габариты
Высота (мм) 17.3
Ширина (мм) 120.7
Вес (грамм) 120
Прочие
Гарантия 1 год
Страна бренда Китай
