Описание товара

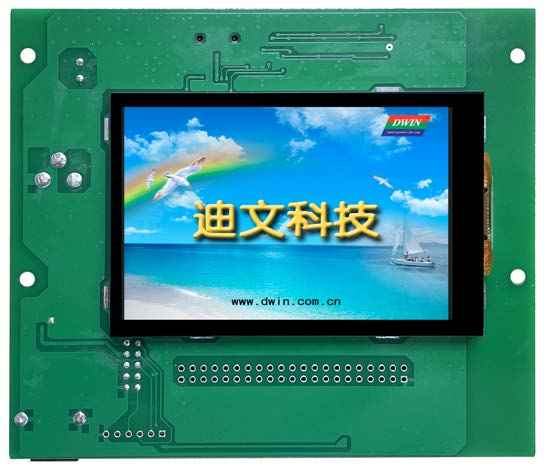

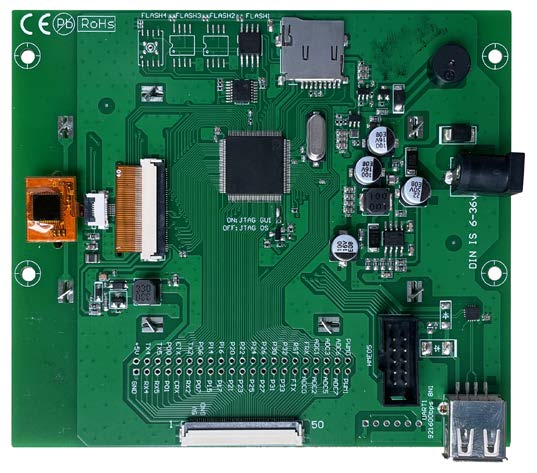

DWIN T5L0 UART HMI 3.5" IPS-TFT ЖК-дисплей с функциональной оценочной платой разработки
EKT035B

На базе T5L0 ASIC 3.5 дюйма, 480xRGBx320, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS II

EKT035B Specification

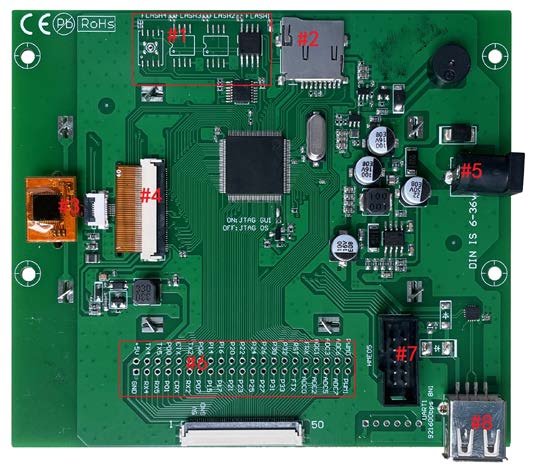

Описание интерфейса

1# Модуль расширения флэш-памяти может расширить 3 модуля флэш-памяти
2# Интерфейс записи SD-карт
3# Емкостный сенсорный интерфейс
4# ЖК-интерфейс
5# Интерфейс питания с широким напряжением 6-36 В
6# 2,54 мм сквозная панель с отверстиями GUI/исходящий интерфейс ЦП ОС
7# Интерфейс JTAG, подключенный к эмулятору hme05 или записывающему устройству pgt05, используется для записи базовой прошивки ядра.
8# Интерфейс USB, можно выбрать UART1



Внешний интерфейс

Таблица контактов внешнего интерфейса
PIN Определение Описание
1# GND Common ground
2# RX4 UART4 Data reception
3# RX5 UART5 Data reception
4# P01 I / O mouth
5# CRX CAN interface data reception
6# RX2 UART2 data receiving
7# P07 I / O
8# P15 I / O
9# P17 I / O
10# P21 I / O
11# P23 I / O
12# P25 I / O
13# P27 I / O
14# P31 I / O
15# P33 I / O
16# FTX FSK прием данных приемопередатчика
17# ADC0 AD input
18# ADC2 AD input
19# ADC5 AD input
20# ADC7 AD input
21# PWM1 16bit PWM output
22# 5V power input
23# TX4 UART4 передача информации
24# TX5 UART5 передача информации
25# P0.0 I / O
26# CTX CAN интерфейс передачи данных
27# TX2 UART2 передача информации
28# P06 I / O
29# P14 I / O
30# P16 I / O
31# P20 I / O
32# P22 I / O
33# P24 I / O
34# P26 I / O
35# P30 I / O
36# P32 I / O
37# RSTN Вход сброса системы
38# FRX FSKприемопередатчик передачи данных
39# ADC1 AD input
40# ADC3 AD input
41# ADC6 AD input
42# PWM0 16bit PWM output

Application

1
12 (1)


Function working principle
8 PIN 2.0


Характеристики

Основные параметры
Степень применения Функциональная плата разработки
Дисплей
Диагональ 3.5"
Разрешение 480×320 Другие товары
Срок жизни ≥ 20 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Лучший вид: симметричный, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) 49.0×73.4
Область просмотра (View Area, V.A.) 49.4×73.6
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 104.1×119.5×17.6
Вес нетто 95
Пользовательский интерфейс и периферия
Периферия Емкостная сенсорная панель, Зуммер
UI Version TA / DGUS II (DGUS II pre-installed)
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Структура G+FF с поверхностным покрытием из закаленного стекла
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Напряжение и ток
Напряжение питания 6~36 В
Рабочий ток VCC = +12В, подсветка включена, 90 мА. VCC = +12В, выкл., 50 мА
Рабочая среда
Рабочая температура -20~70℃ (тип. 25℃)
Температура хранения -30~85 ℃
Рабочая влажность 10%~90% относительной влажности (типичный 25℃)
Интерфейс
Скорость передачи данных 3150~3225600 бит/с
Выходное напряжение Выход 1: Iout = 1 мА, 3.0~3.3В. Выход 0: Iвых = -1 мА, 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс UART1: USB
Пользовательский интерфейс 50Pin-0.5 мм FCC
SD Да (SDHC/FAT32 Формат)
Разъем 50Pin-0.5 мм FCC
Интерфейс UART1: USB
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory 512 кБит/с Данные базы данных пользователя сохраняются при выключении питания
Информация об ASIC
ASIC T5L T5L0
T5L0 ASIC Разработка DWIN. Серийное производство в 2019 году, 1 Мбайт Nor Flash на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-06-24
Datasheet
Вес и габариты
Высота (мм) 17.6
Ширина (мм) 119.5
Вес (грамм) 95
Прочие
Гарантия 1 год
Страна бренда Китай
