DWIN
Товар участвует в акции:
DWIN
Артикул: EKT040B

Описание товара:

EKT040B

На базе T5L0 ASIC 4.0 дюйма, 800XRGBx480, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS II

  • Емкостный сенсорный экран с ЖК-дисплеем высокого разрешения.
  • Интерфейс TTL, 50Pin-0.5 мм FCC, 8Pin-2.0 мм FCC кабель.
  • Несколько пользовательских интерфейсов (I/Os, CAN, PWM, AD, UARTs) для отладки.
  • Для загрузки поддерживаются два способа: SD-карта или последовательный порт on-line.
  • Удобные для пользователя наборы для разработки графических интерфейсов DWIN DGUS V7.6, не требующие навыков программирования.
  • Двойная система разработки: инструмент GUI со встроенными модулями пользовательского интерфейса или TA (набор шестнадцатеричных команд), переключаемый при загрузке ядра через SD-карту.
  • Угол обзора IPS-дисплея: 85/85/85/85 (L/R/U/D).
  • Однокристальный с двухъядерным графическим интерфейсом и ОС, богатый встроенный сенсорный и графический интерфейс управления дисплеем в DGUS tool. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или языка KEIL C51.

Характеристики:
Степень применения
Функциональная плата разработки
Диагональ
4.0"
Разрешение
Срок жизни
≥ 20 000ч
Яркость
Размеры (ШxВxГ), мм
119.51×92.25×17.80
Вес нетто
105
Периферия
Емкостная сенсорная панель, Зуммер
Цветность
Тип ЖК-дисплея
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

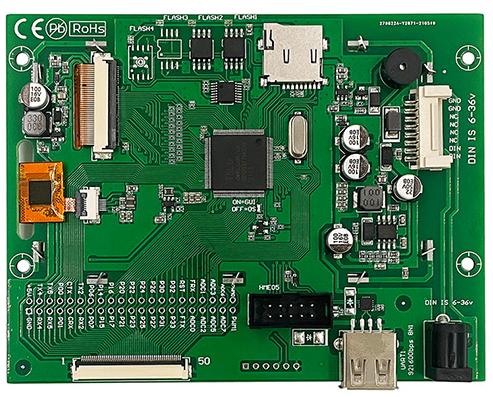

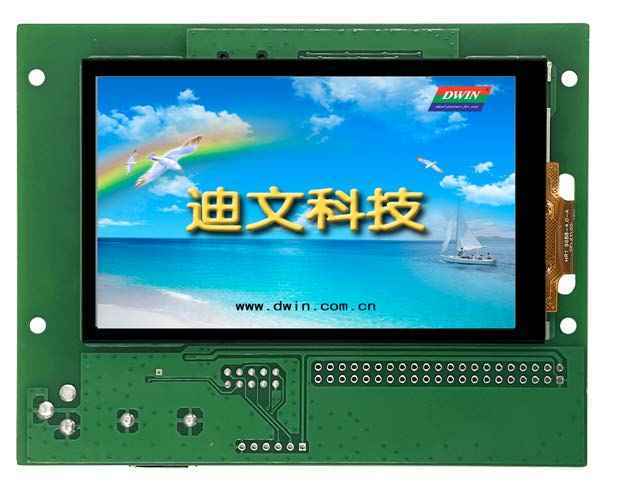

DWIN EKT040B T5L0 UART HMI 4" IPS-TFT ЖК-дисплей с оценочной платой разработки
EKT040B

На базе T5L0 ASIC 4.0 дюйма, 800XRGBx480, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS II

EKT040B Specification

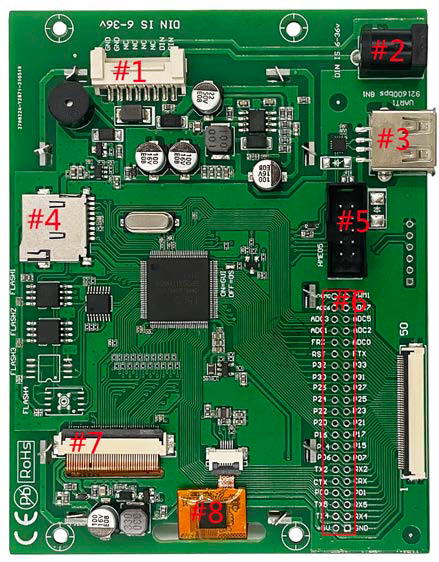

Описание интерфейса

1# 8pin-2.0mm FCC power supply interface
2# 6-36V wide voltage power supply interface
3# USB interface, uart1 can be selected
4# SD card burning interface
5# JTAG interface, connected to hme05 emulator or pgt05 burner, used to burn the underlying kernel firmware
6# 2.54mm through hole pad GUI / OS CPU outgoing interface
7# LCD interface
8# Capacitive touch screen interface

Внешний интерфейс

Таблица контактов внешнего интерфейса
PIN Определение Описание
1# GND Common ground
2# RX4 UART4 Data reception
3# RX5 UART5 Data reception
4# P01 I / O mouth
5# CRX CAN interface data reception
6# RX2 UART2 data receiving
7# P07 I / O
8# P15 I / O
9# P17 I / O
10# P21 I / O
11# P23 I / O
12# P25 I / O
13# P27 I / O
14# P31 I / O
15# P33 I / O
16# FTX FSK transceiver data reception
17# ADC0 AD input
18# ADC2 AD input
19# ADC5 AD input
20# ADC7 AD input
21# PWM1 16bit PWM output
22# 5V power input
23# TX4 UART4 data transmission
24# TX5 UART5 data transmission
25# P0.0 I / O
26# CTX CAN interface data transmission
27# TX2 UART2 data transmission
28# P06 I / O
29# P14 I / O
30# P16 I / O
31# P20 I / O
32# P22 I / O
33# P24 I / O
34# P26 I / O
35# P30 I / O
36# P32 I / O
37# RSTN System reset input
38# FRX FSK transceiver data transmission
39# ADC1 AD input
40# ADC3 AD input
41# ADC6 AD input
42# PWM0 16bit PWM output

Совместное использование изображений приложений промышленного класса
Совместное использование изображений приложений коммерческого уровня


Function working principle
Блок-схема разработки оценочной программы


Характеристики

Основные параметры
Степень применения Функциональная плата разработки
Дисплей
Диагональ 4.0"
Разрешение 800×480 Другие товары
Срок жизни ≥ 20 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область просмотра (View Area, V.A.) 86.00×51.44
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 119.51×92.25×17.80
Вес нетто 105
Пользовательский интерфейс и периферия
Периферия Емкостная сенсорная панель, Зуммер
UI Version TA / DGUS II (DGUSⅡ pre-installed)
Напряжение и ток
Напряжение питания 6~36В, тип. 12V
Рабочий ток VCC = +12В, подсветка включена, 400 мА. VCC = +12В, выкл.,180 мА
Рабочая среда
Рабочая температура -20~70℃ (тип. 25℃)
Температура хранения -30~85 ℃
Рабочая влажность 10%~90% относительной влажности (типичный 25℃)
Interface
FSK Bus Да
CAN Есть
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory При отключении питания сохраняются данные пользовательской базы данных объемом 512 Кбайт
Интерфейс
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD Да (SDHC/FAT32 Формат)
Разъем 50Pin-0.5мм FCC, 8Pin-2.0мм FCC
USB да Другие товары
Интерфейс UART1: USB
Информация об ASIC
ASIC T5L T5L0
T5L0 ASIC DWIN seft-design 8051 IC привода ЖК-дисплея.Серийное производство в 2019 году, 1 Мбайт Nor Flash на чипе, 512 Кбайт используется для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-06-09
Datasheet
Вес и габариты
Высота (мм) 47
Ширина (мм) 160
Вес (грамм) 105
Прочие
Гарантия 1 год
Страна бренда Китай
