EKT088 DWIN T5L2 UART HMI 8.8" IPS ЖК-дисплей с оценочной платой разработки

EKT088 DWIN T5L2 UART HMI 8.8" IPS ЖК-дисплей с оценочной платой разработки

Описание товара:

EKT088

На базе T5L2 ASIC 8.88 дюймов, 1920xRGBx480, 16.7М 24-бит цветов 8R8G8B, IPS-экран CTP, стандартный набор инструкций (TA) / DGUSⅡ система

Поддержка нескольких пользовательских интерфейсов (I/Os, CAN, PWM, AD, UARTs) для отладки.
CTP с IPS-экраном, стандартный набор инструкций (TA) / DGUSⅡ система.
Широкий угол обзора: 85/85/85/85 (L/R/U/D).
Нет сенсорного экрана / Резистивный сенсорный экран / Емкостный сенсорный экран.
Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
Двойная система разработки: DGUSⅡ/TA (набор инструкций).

Описание товара

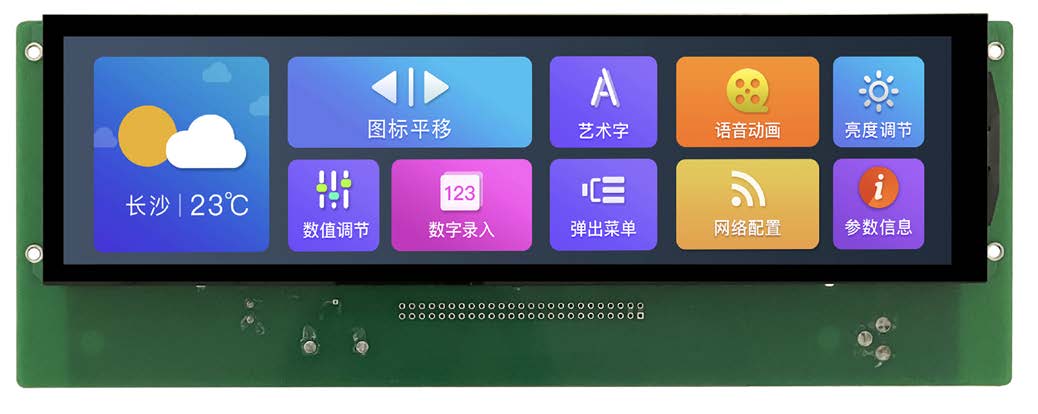

DWIN EKT088 T5L2 UART HMI 8.8" IPS-TFT ЖК-дисплей с оценочной платой разработки
EKT088

На базе T5 L2 ASIC 8.88 дюймов, 1920xRGBx480, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / DGUSⅡ система

specification
Accessories

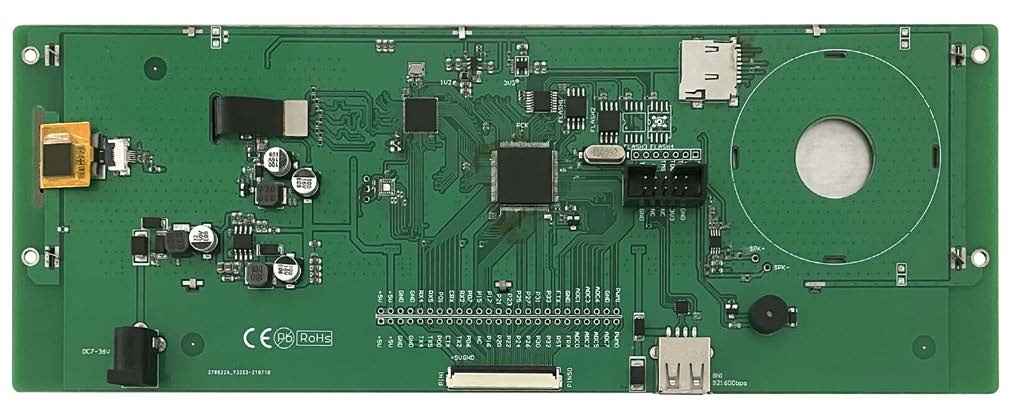

Interface Description

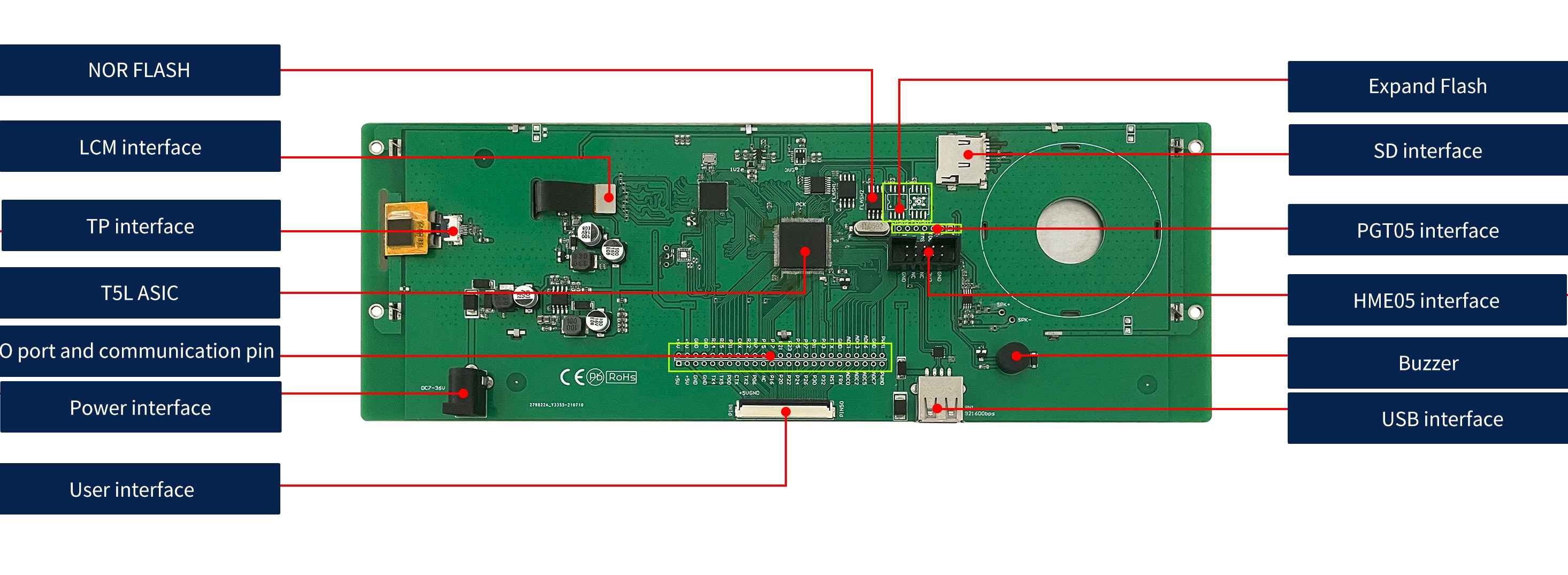

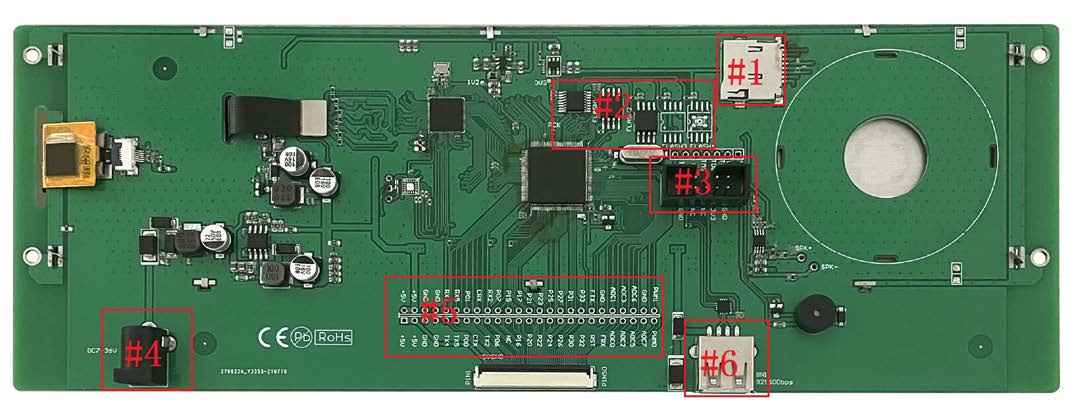

1#	Интерфейс записи SD-карты
2#	Расширенный интерфейс флэш-памяти, может быть расширен до 64 Мбайт NOR FLASH или 48 Мбайт NOR FLASH+512 Мбайт NAND FLASH. NAND FLASH необходимо впаять в положение FLASH 4
3#	Интерфейс JTAG, подключитесь к эмулятору HMA 05 или подключитесь к PGT05 burner для записи базовой прошивки ядра
4#	Интерфейс источника питания с широким напряжением 6-36V
5#	Панель со сквозными отверстиями 2.54 мм, интерфейс вывода пользовательских ресурсов* 20 портов ввода-вывода, 3 последовательных порта UART, 1 порт CAN, 7 портов AD, 2 порта PWM
6#	Интерфейс USB, можно выбрать UART1

zfds
Function working principle

Application

12 (1)

Характеристики

Основные параметры
Степень применения	Функциональная плата разработки
Дисплей
Диагональ	8.8"
Разрешение	1280×480
Срок жизни	≥ 20 000ч
Яркость	340 nit	Другие товары
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Угол обзора（V.A.)	Лучший вид: симметричный, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.)	218.9×54.7
Подсветка	LED
Размеры
Размеры (ШxВxГ), мм	252.0×91.1×21.7
Вес нетто	280
Пользовательский интерфейс и периферия
Периферия	Capacitive touch panel, Buzzer
UI Version	TA / DGUSⅡ (DGUSⅡ pre-installed)
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Структура G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В	6.0~36.0В, тип. 12V
Рабочий ток	VCC = +12 В, подсветка включена 250 mA. VCC = +12 В, выкл. 85 mA
Рабочая среда
Рабочая температура	-20℃~70℃
Температура хранения	-30℃~80℃
Рабочая влажность	10%~90% относительной влажности
Interface
FSK Bus	Да
FSK Bus Interface	Контакты 19 FTX и 45 FRX
Интерфейс
Скорость передачи данных	3150~3225600 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~0В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс	UART1: TTL
SD card slot	FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
USB	UART1 может быть выбран	Другие товары
Интерфейс	UART1:TTL
Разъем	FCC50-0.5мм. Дополнительно: Панель со сквозным отверстием 2,54 мм, ведущая к интерфейсу пользовательских ресурсов, 20 интерфейсов ввода-вывода, 3 последовательных порта UART, 1 порт CAN, 7 интерфейсов AD и 2 интерфейса PWM
PGT05 интерфейс	Интерфейс JTAG, подключитесь к эмулятору HME05 или подключитесь к burner, чтобы записать базовую базовую прошивку
Память
RAM Memory	128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash расширение	Расширение интерфейса Flash, который может быть расширен до 64 Мбайт NOR FLASH или 48 Мбайт NOR FLASH + 512 Мбайт NAND FLASH.ФЛЭШ-память NAND должна быть припаяна к позиции FLASH 4
Flash память	32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Nor Flash Memory	При отключении питания сохраняются данные пользовательской базы данных объемом 512 Кбайт
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить
Версия Datasheet	2021-09-26
Datasheet
Вес и габариты
Высота (мм)	21.7
Ширина (мм)	91.1
Вес (грамм)	280
Прочие
Гарантия	1 год
Страна бренда	Китай
