DWIN
Товар участвует в акции:
DWIN
Артикул: EKT080B

Описание товара:

EKT080B

На базе T5L ASIC 8.0 дюймов, 1024xRGBx768, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS II

  • Поддержка двух систем разработки: DGUS II (инструмент графического интерфейса со встроенными модулями пользовательского интерфейса)/ TA (набор инструкций).
  • Емкостная сенсорная панель из закаленного стекла.
  • Один чип привода с двухъядерным графическим интерфейсом и ОС. Графический интерфейс с богатыми элементами управления. Ядро DWIN OS открыто для пользователя для второй разработки на языке DWIN OS или KEIL C51.
  • Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
  • Интерфейс TTL, соединительный провод FCC 50Pin-0,5 мм, несколько пользовательских интерфейсов для отладки.
  • Загрузка через SD-карту или онлайн-последовательный порт с помощью ИНСТРУМЕНТА DGUS II.

Характеристики:
Степень применения
Функциональная плата разработки
Диагональ
8.0"
Разрешение
Срок жизни
≥ 20 000ч
Яркость
Размеры (ШxВxГ), мм
186.4×112.1×21.0
Вес нетто
410
Установочные размеры, мм
184.1x141.99
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

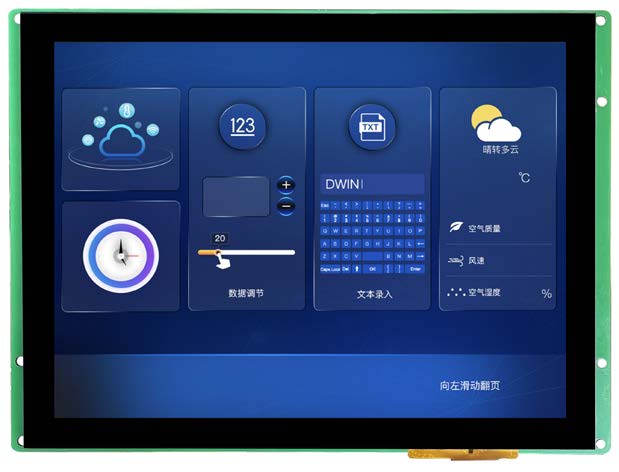

DWIN T5L2 UART HMI 8" IPS-TFT ЖК-дисплей с оценочной платой разработки
EKT080B

На базе T5L ASIC 8.0 дюймов, 1024xRGBx768, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS II

EKT080B

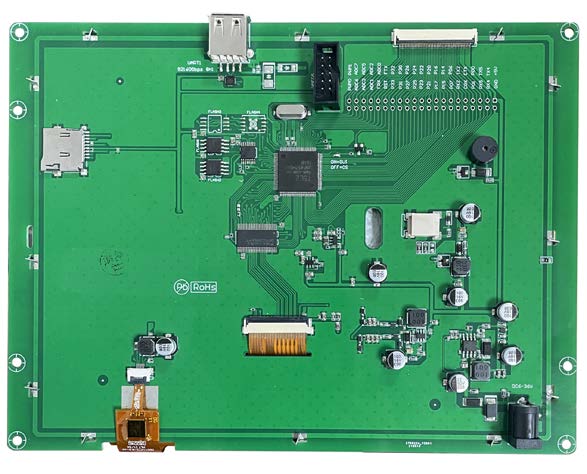

Описание интерфейса

1# Интерфейс USB, можно выбрать UART1
2# Интерфейс JTAG, подключенный к эмулятору hme05 или записывающему устройству pgt05, используется для записи базовой прошивки ядра.
3# 2.54 мм сквозная панель с отверстиями GUI/исходящий интерфейс ЦП ОС
4# Интерфейс записи SD-карт
5# Модуль расширения флэш-памяти может расширить 2 модуля флэш-памяти
6# ЖК-интерфейс
7# Емкостный сенсорный интерфейс
8# Интерфейс питания с широким напряжением 6-36 В

Внешний интерфейс

Таблица контактов внешнего интерфейса
PIN Определение
Описание
1# GND Вход питания
2# RX4 UARTпередача данных
3# RX5 UART5 передача данных
4# P01 I/O port
5# CRX Передача данных по интерфейсу CAN
6# RX2 Передача данных UART2
7# P07 I/O port
8# P15 I/O port
9# P17 I/O port
10# P21 I/O port
11# P23 I/O port
12# P25 I/O port
13# P27 I/O port
14# P31 I/O port
15# P33 I/O port
16# FTX Вход сброса системы
17# ADC0 Передача данных приемопередатчика FSK
18# ADC2 AD input
19# ADC5 AD input
20# ADC7 AD input
21# PWM1 16-битный ШИМ-выход

Application

1 (3) 1 (4)


Function working principle8 PIN 2.0


Характеристики

Основные параметры
Степень применения Функциональная плата разработки
Дисплей
Диагональ 8.0"
Разрешение 1024×768 Другие товары
Срок жизни ≥ 20 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS Другие товары
Угол обзора(V.A.) Широкий угол обзора, 85/85/85/85 (Л/П/У/Д)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 162.00×121.50
Область просмотра (View Area, V.A.) 162.60×122.20
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 186.4×112.1×21.0
Вес нетто 410
Установочные размеры, мм 184.1x141.99
Пользовательский интерфейс и периферия
Периферия Емкостная сенсорная панель, зуммер
Напряжение и ток
Напряжение питания 6~36В, тип. 12V
Рабочий ток VCC = +12В, подсветка включена, 450 мА. VCC = +12 В, выкл., 150 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~85℃
Рабочая влажность 10%~90% относительной влажности
Interface
FSK Bus Да
CAN Есть
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash расширение Модуль расширения ФЛЭШ-памяти может расширять 2 модуля флэш-памяти
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Интерфейс
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD Да (SDHC/FAT32 Формат)
Разъем 50Pin-0.5мм FCC
USB да Другие товары
PGT05 интерфейс Интерфейс JTAG, подключенный к эмулятору HME05 или подключенный к PGT05 burner для записи базового встроенного ПО ядра
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-06-17
Datasheet
Вес и габариты
Высота (мм) 80
Ширина (мм) 200
Вес (грамм) 410
Прочие
Гарантия 1 год
