DWIN
Товар участвует в акции:
DWIN
Артикул: EKT080A

Описание товара:

EKT080A

На базе T5L ASIC 8.0 дюймов, 800xRGBx600, 16.7М цветов, TN-экран CTP, стандартный набор инструкций (TA) / система DGUS II

  • Емкостный сенсорный экран (структура G+G).
  • Интерфейс TTL, соединительный провод FCC 50Pin-0,5 мм, несколько пользовательских интерфейсов для отладки.
  • Загрузка через SD-карту или онлайн-последовательный порт с помощью ИНСТРУМЕНТА DGUS, два варианта для опции.
  • Поддерживаются две системы разработки: DGUS II (графический инструмент со встроенными модулями пользовательского интерфейса)/ TA (набор инструкций).
  • С двухъядерным графическим интерфейсом и ОС в одной микросхеме. Графический интерфейс с богатыми элементами управления. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KEIL C51.
  • DWIN DGUS V7.6 too для разработки графических интерфейсов прост в использовании, не требует навыков программирования.

Характеристики:
Степень применения
Функциональная плата разработки
Диагональ
8.0"
Разрешение
Срок жизни
≥ 20 000ч
Яркость
Размеры (ШxВxГ), мм
199.39×148.84×21.70
Вес нетто
470
Установочные размеры, мм
184.1x142
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

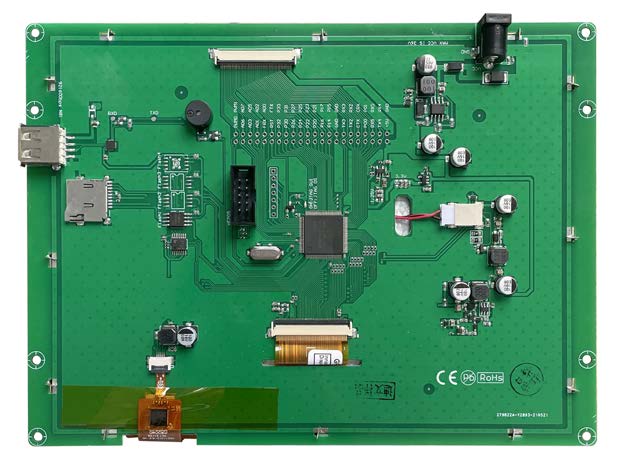

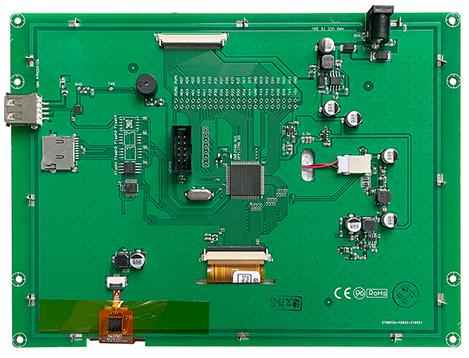

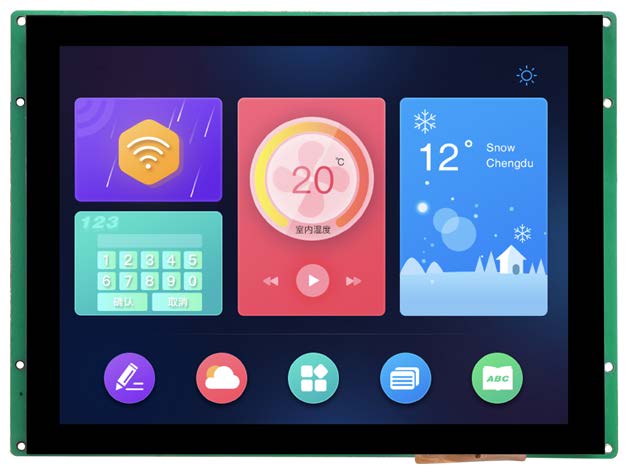

DWIN T5L1 UART HMI 8" IPS-TFT ЖК-дисплей с оценочной платой разработки
EKT080A

На базе T5L ASIC 8,0 дюймов, 800xRGBx600, 16.7М цветов, TN-экран CTP, стандартный набор инструкций (TA) / система DGUS II

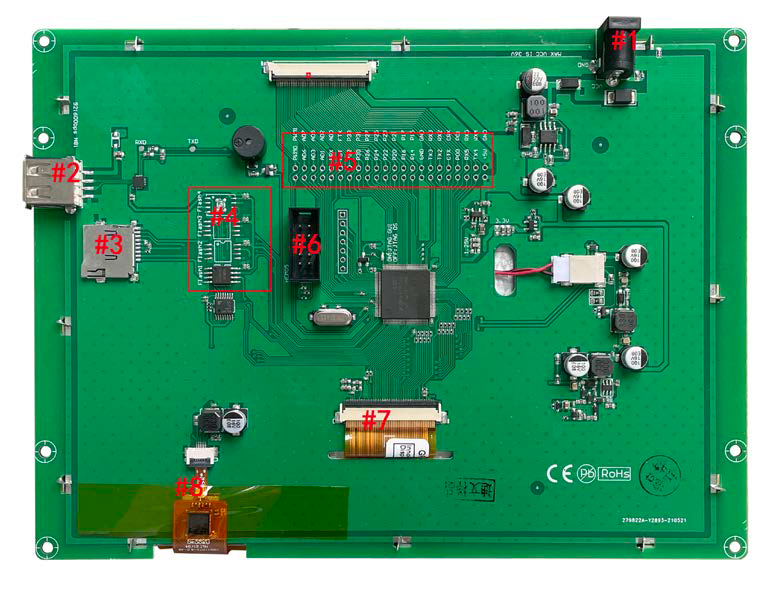

Описание интерфейса

1# Интерфейс питания с широким напряжением 6-36 В
2# Интерфейс USB, можно выбрать UART1
3# Интерфейс записи SD-карт
4# Модуль расширения флэш-памяти может расширить 3 модуля флэш-памяти
5# 2.54 мм сквозная площадка, исходящий интерфейс GUI / OS CPU
6# Интерфейс JTAG, подключенный к эмулятору hme05 или записывающему устройству pgt05, используется для записи базовой прошивки ядра
7# ЖК-интерфейс
8# Емкостный сенсорный интерфейс

Внешний интерфейс

Таблица контактов внешнего интерфейса
PIN Определение
Описание
1# GND Вход питания
2# RX4 UART4 передача данных
3# RX5 UART5 передача данных
4# P01 I/O port
5# CRX Передача данных по интерфейсу CAN
6# RX2 UART2 передача данных
7# P07 I/O port
8# P15 I/O port
9# P17 I/O port
10# P21 I/O port
11# P23 I/O port
12# P25 I/O port
13# P27 I/O port
14# P31 I/O port
15# P33 I/O port
16# FTX Вход сброса системы
17# ADC0 Передача данных приемопередатчика FSK
18# ADC2 AD input
19# ADC5 AD input
20# ADC7 AD input
21# PWM1 16-битный ШИМ-выход

Application

1 (3)
1 (4)


Function working principle
8 PIN 2.0


Характеристики

Основные параметры
Степень применения Функциональная плата разработки
Дисплей
Диагональ 8.0"
Разрешение 800×600 Другие товары
Срок жизни ≥ 20 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Угол обзора(V.A.) Нормальный угол обзора, 70/70/50/70(Л/П/В/Д)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 162.60×122.20
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 199.39×148.84×21.70
Вес нетто 470
Установочные размеры, мм 184.1x142
Пользовательский интерфейс и периферия
Периферия Емкостная сенсорная панель, зуммер
Напряжение и ток
Напряжение питания 6~36В, тип. 12V
Рабочий ток VCC = +12В, подсветка включена, 450 мА. VCC = +12В, выкл., 150 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~85℃
Рабочая влажность 10%~90% относительной влажности
Interface
FSK Bus Да
CAN Есть
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash расширение Модуль расширения ФЛЭШ-памяти может расширять 3 модуля флэш-памяти
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory Данные пользовательской базы данных объемом 512 Кбайт сохраняются при выключении питания
Интерфейс
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD Да (SDHC/FAT32 Формат)
Разъем 50Pin-0.5мм FCC
USB да Другие товары
PGT05 интерфейс Интерфейс JTAG, подключенный к эмулятору HME05 или подключенный к PGT05 burner для записи базового встроенного ПО ядра
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Дизайн DWIN. Серийное производство в 2019 году, 1 Мбайт Nor Flash на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-07-05
Datasheet
Вес и габариты
Высота (мм) 80
Ширина (мм) 200
Вес (грамм) 470
Прочие
Гарантия 1 год
Страна бренда Китай

Похожие товары (8)

Такого товара не существует

Файлы

EKT080A.pdf Datasheet , 558.81 КБ
