Главная страница
•
Каталог
•
T5L Evaluation ЖК-дисплеи
•

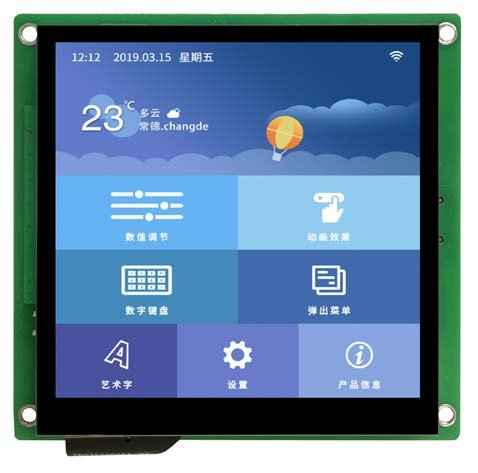

EKT040A DWIN T5L UART HMI 4" IPS-TFT ЖК-дисплей с оценочной платой разработки

EKT040A DWIN T5L UART HMI 4" IPS-TFT ЖК-дисплей с оценочной платой разработки

Описание товара:

EKT040A

На базе T5L ASIC 4.0 дюйма, 480xRGBx480, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS II

Емкостная сенсорная панель G+G structure.
Интерфейс TTL, соединительный кабель FCC 50Pin-0.5 мм.
Несколько пользовательских интерфейсов (I/Os, CAN, PWM, AD, UARTs) для отладки.
Загрузка через SD-карту или последовательный порт on-line.
Разработка графических интерфейсов DWIN DGUS V7.6 для использования, требуется 0 навыков программирования.
DGUS II (инструмент графического интерфейса со встроенными модулями пользовательского интерфейса)/ TA (набор инструкций) дополнительная двойная система разработки путем загрузки различных ядер через SD-карту.
Угол обзора IPS: 85/85/85/85 (L/R/U/D).
Однокристальный графический интерфейс с двухъядерным процессором и ОС, богатый встроенный графический интерфейс управления сенсорным экраном и дисплеем в инструменте DGUS. Откройте ядро DWIN OS для вторичной разработки пользователем с помощью языка DWIN OS или языка KEIL C51.

Описание товара

DWIN T5L UART HMI 4" IPS-TFT ЖК-дисплей с оценочной платой разработки
EKT040A

На базе T5L ASIC 4.0 дюйма, 480xRGBx480, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS II

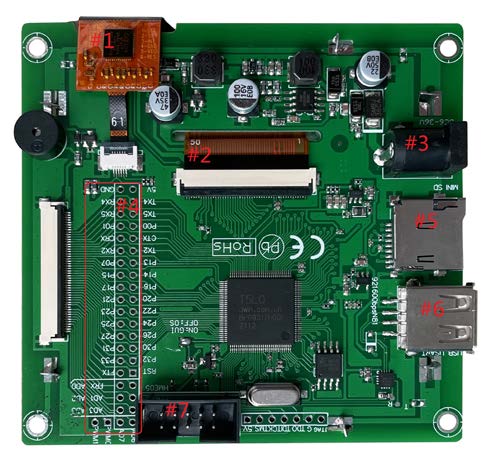

Interface Description

1#	Capacitive touch screen interface
2#	LCD interface
3#	6-36V wide voltage power supply interface
4#	2.54mm through-hole pad, GUI / OS CPU outgoing interface
5#	SD card burning interface
6#	USB interface, uart1 can be selected
7#	JTAG interface, connected to hme05 emulator or pgt05 burner, used to burn the underlying kernel firmware

Внешний интерфейс

Таблица контактов внешнего интерфейса
PIN	Definition	Description
1#	GND	Common ground
2#	RX4	UART4 Data reception
3#	RX5	UART5 Data reception
4#	P01	I / O mouth
5#	CRX	CAN interface data reception
6#	RX2	UART2 data receiving
7#	P07	I / O
8#	P15	I / O
9#	P17	I / O
10#	P21	I / O
11#	P23	I / O
12#	P25	I / O
13#	P27	I / O
14#	P31	I / O
15#	P33	I / O
16#	FTX	FSK transceiver data reception
17#	ADC0	AD input
18#	ADC2	AD input
19#	ADC5	AD input
20#	ADC7	AD input
21#	PWM1	16bit PWM output
22#	5V	power input
23#	TX4	UART4 data transmission
24#	TX5	UART5 data transmission
25#	P0.0	I / O
26#	CTX	CAN interface data transmission
27#	TX2	UART2 data transmission
28#	P06	I / O
29#	P14	I / O
30#	P16	I / O
31#	P20	I / O
32#	P22	I / O
33#	P24	I / O
34#	P26	I / O
35#	P30	I / O
36#	P32	I / O
37#	RSTN	System reset input
38#	FRX	FSK transceiver data transmission
39#	ADC1	AD input
40#	ADC3	AD input
41#	ADC6	AD input
42#	PWM0	16bit PWM output

Application

Function working principle
8 PIN 2.0

Характеристики

Основные параметры
Степень применения	Функциональная плата разработки
Дисплей
Диагональ	4.0"
Разрешение	480×480	Другие товары
Срок жизни	≥ 20 000ч
Яркость	250 nit	Другие товары
Цветность	262K (262144) 18-bit 6R6G6B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Угол обзора（V.A.)	Лучший вид: симметричный, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.)	71.86×70.18
Подсветка	LED
Размеры
Размеры (ШxВxГ), мм	90.6×86.5×18.7
Вес нетто	90
Пользовательский интерфейс и периферия
Периферия	Емкостная сенсорная панель, зуммер
UI Version	TA / DGUS II (DGUS II pre-installed)
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Структура Г+Г
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Напряжение и ток
Напряжение питания	6~36 В
Рабочий ток	VCC = +12В, подсветка включена, 125 мА. VCC = +12В, выкл., 50 мА
Рабочая среда
Рабочая температура	-20~70℃ (типичные 25℃)
Температура хранения	-30~85℃
Рабочая влажность	10%~90% относительной влажности (типичный 25℃)
Интерфейс
Скорость передачи данных	3150~3225600 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА, 3.0~3.3В. Выход 0: Iout =-1mA, 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1mA, 2.4~5.0В. Вход 0: Iin = -1mA, 0~0.5В
Входной интерфейс	UART1: TTL
Пользовательский интерфейс	50Pin-0.5mm FCC
SD	Да (SDHC/FAT32 Формат)
Разъем	50Pin-0.5 мм FCC
USB	UART1 может быть выбран	Другие товары
Интерфейс	UART1: TTL
Память
RAM Memory	128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память	16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory	512 кБайт Данные базы данных пользователя сохраняются при выключении питания
Информация об ASIC
ASIC T5L	T5L0
T5L0 ASIC	T5L0 ASIC — это маломощная, экономичная, высокоинтегрированная однокристальная двухъядерная ASIC с графическим интерфейсом и приложением, разработанная DWIN Technology для небольших ЖК-дисплеев и серийно выпускаемая в 2020 году
Datasheet
Datasheet	Загрузить
Версия Datasheet	2021-06-17
Datasheet
Вес и габариты
Высота (мм)	18.7
Ширина (мм)	86.5
Вес (грамм)	90
Прочие
Гарантия	1 год
Страна бренда	Китай
