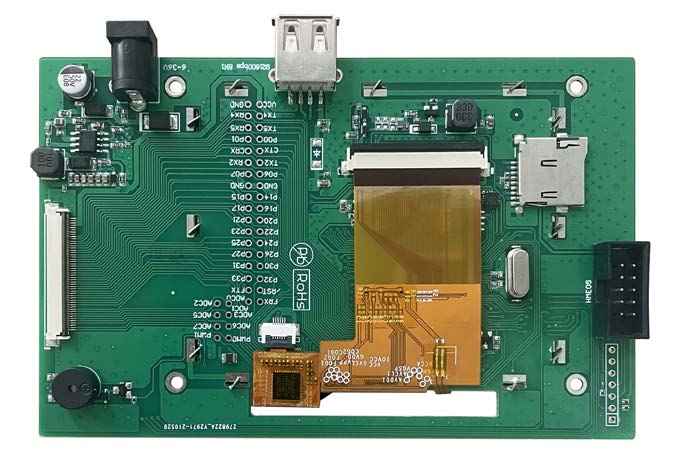

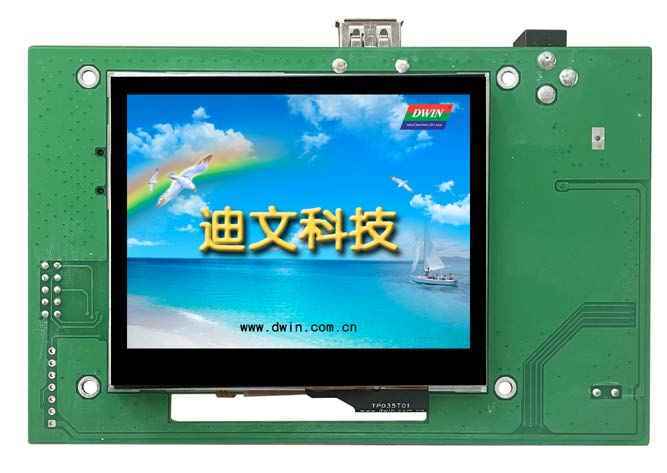

EKT035A DWIN T5L0 UART HMI 3.5" IPS-TFT ЖК-дисплей с оценочной платой разработки
EKT035A DWIN T5L0 UART HMI 3.5" IPS-TFT ЖК-дисплей с оценочной платой разработки фото 2
EKT035A DWIN T5L0 UART HMI 3.5" IPS-TFT ЖК-дисплей с оценочной платой разработки фото 3
DWIN
Отзывов: 0
Артикул: EKT035A

Описание товара:

EKT035A

На базе T5L0 ASIC 3/5 дюйма, 320xRGBx240, 262К цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS II

  • Емкостный сенсорный экран (структура стекло + стекло /GG/, чувствительность можно регулировать для использования дополнительного переднего закаленного стекла или акриловой панели).
  • Интерфейс TTL, соединительный провод FCC 50Pin-0.5 мм.
  • Несколько пользовательских интерфейсов (I/Os, CAN, PWM, AD, UARTs) для отладки.
  • Способы загрузки с SD-карты или DGUS TOOL через последовательный порт в режиме реального времени.
  • Разработка графических интерфейсов DWIN DGUS V7.6, простая в использовании, быстрая разработка 0 кода.
  • Двойная система разработки: DGUS II (графический инструмент со встроенными модулями пользовательского интерфейса) / TA(шестнадцатеричный набор команд), переключаемый при загрузке ядра через SD-карту.
  • Широкий угол обзора IPS: 85/85/85/85 (L/R/U /D), свободный угол обзора.
  • Графический интерфейс и ОС двухъядерный, графический интерфейс с богатым встроенным сенсорным управлением и управлением дисплеем в инструменте DGUS. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка программирования DWIN OS или языка KEIL C51.

Характеристики:
Все характеристики
Степень применения
Функциональная плата разработки
Диагональ
3.5"
Разрешение
320×240
Срок жизни
≥ 20 000ч
Яркость
270 nit
Размеры (ШxВxГ), мм
131.39×83.64×17.75
Вес нетто
105
Периферия
Емкостная сенсорная панель, Зуммер
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

DWIN T5L0 UART HMI 3.5" IPS-TFT ЖК-дисплей с оценочной платой разработки
EKT035A

На базе T5L0 ASIC 3/5 дюйма, 320xRGBx240, 262К цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS II

EKT035A

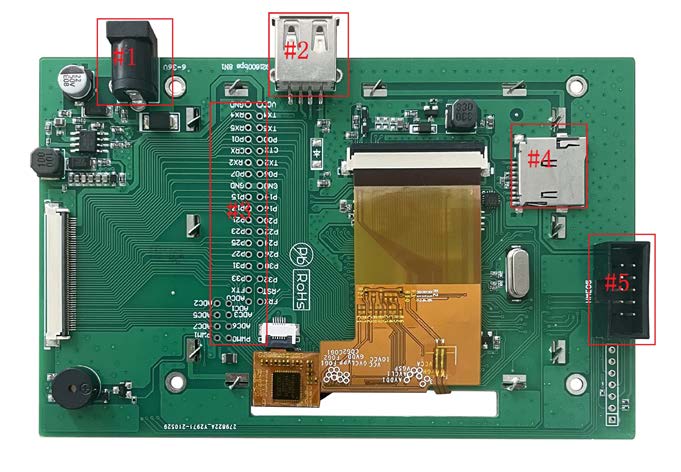

Описание интерфейса

1# Интерфейс питания с широким напряжением 6-36 В
2# Интерфейс USB, можно выбрать UART1
3# Модуль расширения FLASH, 3 модуля FLASH могут быть расширены
4# Интерфейс JTAG, подключитесь к эмулятору HME05 или подключитесь к записывающему устройству PGT05, чтобы записать базовую прошивку ядра
5# Интерфейс JTAG, подключитесь к эмулятору HME05 или подключитесь к записывающему устройству PGT05, чтобы записать базовую прошивку ядра

Внешний интерфейс

Таблица контактов внешнего интерфейса
PIN Определение
 Описание
1# GND Common ground
2# RX4 UART4 Data reception
3# RX5 UART5 Data reception
4# P01 I / O mouth
5# CRX CAN interface data reception
6# RX2 UART2 data receiving
7# P07 I / O
8# P15 I / O
9# P17 I / O
10# P21 I / O
11# P23 I / O
12# P25 I / O
13# P27 I / O
14# P31 I / O
15# P33 I / O
16# FTX FSK transceiver data reception
17# ADC0 AD input
18# ADC2 AD input
19# ADC5 AD input
20# ADC7 AD input
21# PWM1 16bit PWM output
22# VCC power input
23# TX4 UART4 data transmission
24# TX5 UART5 data transmission
25# P0.0 I / O
26# CTX CAN interface data transmission
27# TX2 UART2 data transmission
28# P06 I / O
29# P14 I / O
30# P16 I / O
31# P20 I / O
32# P22 I / O
33# P24 I / O
34# P26 I / O
35# P30 I / O
36# P32 I / O
37# RST System reset input
38# FRX FSK transceiver data transmission
39# ADC1 AD input
40# ADC3 AD input
41# ADC6 AD input
42# PWM0 16bit PWM output

Application

1
12 (1)

Function working principle
8 PIN 2.0


Характеристики

Основные параметры
Степень применения Функциональная плата разработки
Дисплей
Диагональ 3.5"
Разрешение 320×240 Другие товары
Срок жизни ≥ 20 000ч
Яркость 270 nit Другие товары
Цветность 262K (262144) 18-bit 6R6G6B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Лучший вид: симметричный, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) 70.08×52.56
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 131.39×83.64×17.75
Вес нетто 105
Пользовательский интерфейс и периферия
Периферия Емкостная сенсорная панель, Зуммер
UI Version TA / DGUS II (предварительно установленные DGUSⅡ)
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Структура G+FF с поверхностным покрытием из закаленного стекла
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В 6~36 В
Рабочий ток VCC = +12В, подсветка включена, 90 мА. VCC = +12В, выкл.,30 мА
Рабочая среда
Рабочая температура -20~70℃ (тип. 25℃)
Температура хранения -30~85℃
Рабочая влажность 10%~90% относительной влажности (типичный 25℃)
Interface
FSK Bus Да
FSK Bus Interface Контакты 16 FTX и 38 FRX
Интерфейс
Скорость передачи данных 3150~3225600 бит/с
Выходное напряжение Выход 1: Iout = 1mA 3.0~ 3.3В. Выход 0: Iout = -1mA 0~0.3В
Входное напряжение (RXD) Вход 1: 2.4~5.0В (тип. 3.3V). Вход 0: 0~0.5В
Входной интерфейс UART1: TTL
Пользовательский интерфейс 50Pin-0.5mm FCC
SD card slot Да (SDHC/FAT32 Формат)
Разъем 50Pin-0.5 мм FCC
PGT05 интерфейс Интерфейс JTAG, подключитесь к эмулятору HME05 или подключитесь к burner, чтобы записать базовую базовую прошивку.
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory 512 Кбайт Данные базы данных пользователя сохраняются при выключении питания
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L0
T5L0 ASIC T5L0 ASIC — это маломощная, экономичная, высокоинтегрированная однокристальная двухъядерная ASIC с графическим интерфейсом и приложением, разработанная DWIN Technology для небольших ЖК-дисплеев и серийно выпускаемая в 2020 году
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-06-09
Datasheet
Вес и габариты
Высота (мм) 17.75
Ширина (мм) 83.64
Вес (грамм) 105
Прочие
Гарантия 1 год
Страна бренда Китай
