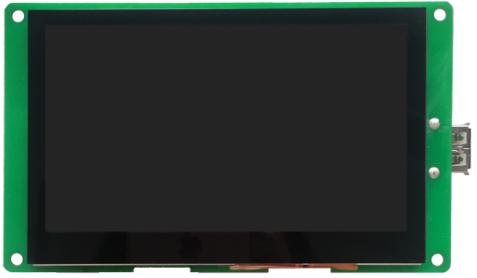

EKT043 DWIN T5L1 drive IC HMI 4.3" IPS ЖК-дисплей с функциональной оценочной платой разработки
DWIN
Артикул: EKT043

Описание товара:

EKT043

ASIC T5L1 IPS-TFT-LCD 4.3 дюйма, разрешение 480*272 пикселей, 262К цветов, широкий угол обзора. Емкостный сенсорный экран. Pad-контакты с шагом 2.54 мм, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки, плата разработки. На основе T5L1, работает на системе DGUS II

  • Базовый чип T5L1 собственной разработки, 16,7 млн ​​цветов, глубина цвета 24 бита, панель с разрешением 480*272.
  • Емкостный сенсорный экран;
  • UART1: TTL/CMOS.
  • Двойной разъем-USB: HDLUSB1 подключается к компьютеру.
  • Несколько пользовательских интерфейсов (входы/выходы, CAN, PWM, AD, UART) для отладки.
  • Загрузка через SD-карту или последовательный порт онлайн с помощью DGUS TOOL.
  • Разработка простых в использовании графических интерфейсов DWIN DGUS V7.6, навыки программирования не требуются;
  • Двойная система разработки: DGUS II (инструмент с графическим интерфейсом со встроенными модулями пользовательского интерфейса)/ TA (набор инструкций), переключаемый путем загрузки ядра через SD-карту.
  • Угол обзора IPS: 70°/70°/50°/70° (L/R/U/D), свободный угол обзора.
  • Благодаря двухъядерному графическому интерфейсу пользователя и ОС, графический интерфейс пользователя с богатыми встроенными сенсорными элементами и элементами управления дисплеем в инструменте DGUS.Ядро ОС DWIN открыто для пользователя для вторичной разработки с помощью языка программирования ОС DWIN или языка KEIL C5.

Характеристики:
Степень применения
Функциональная плата разработки
3D-данные
Диагональ
4.3"
Разрешение
Срок жизни
≥ 20 000ч
Яркость
Размеры (ШxВxГ), мм
127.3×73.2×17.5
Вес нетто
115
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

DWIN T5L1 drive IC HMI 4.3" IPS-TFT функциональная оценочная плата разработки
EKT043

ASIC T5L1 IPS-TFT-LCD 4.3 дюйма, разрешение 480*800 пикселей, 262К цветов, широкий угол обзора. Емкостный сенсорный экран. Pad-контакты с шагом 2.54 мм, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки, плата разработки. На основе T5L0, работает на системе DGUS II

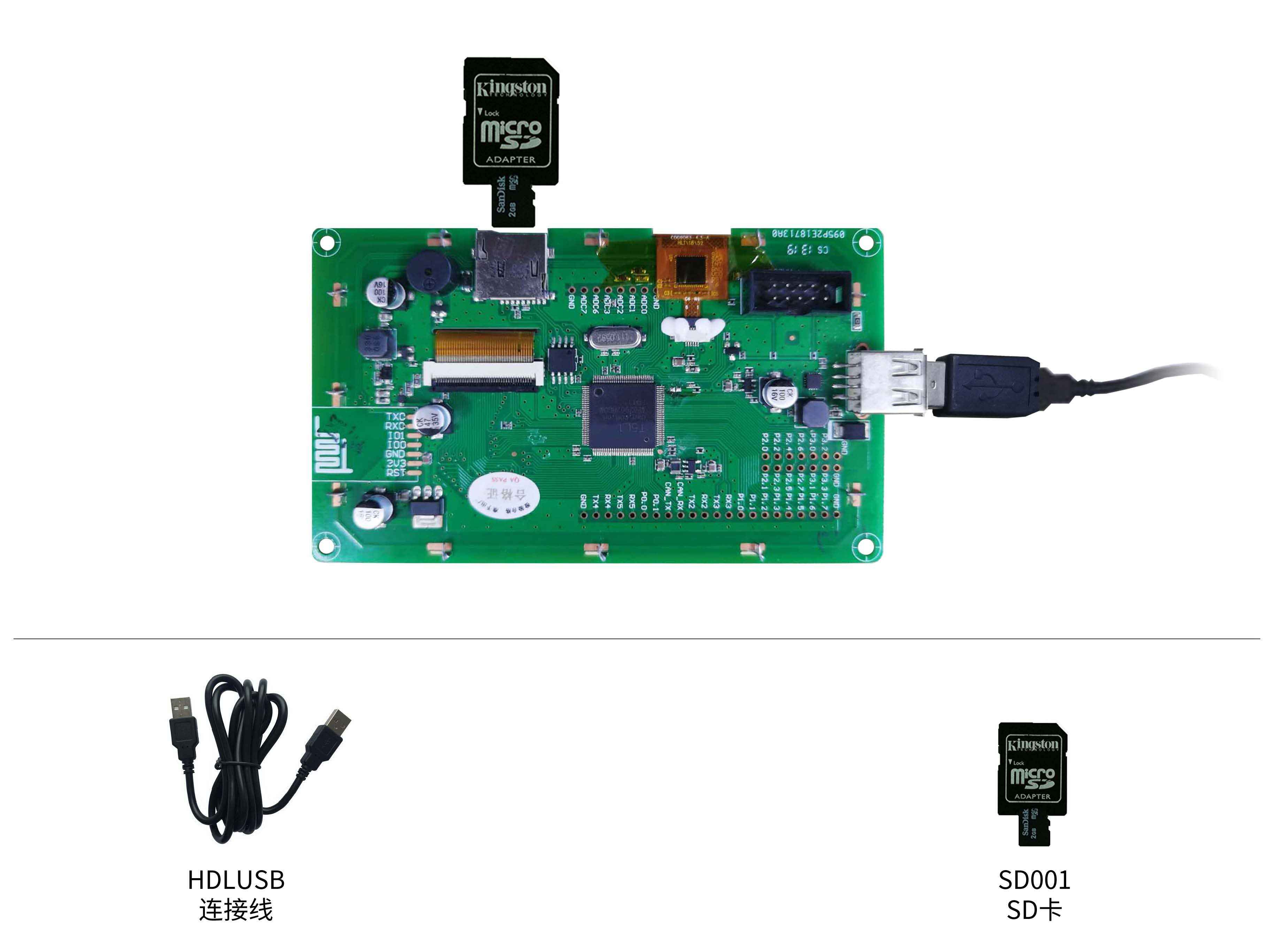

USB-интерфейс для подключения UART1 (TTL); Плата адаптера 2.54 мм, ведущая к 20 IO, 3 UART, 1 CAN, 7 AD и 2 PWM.

EKT043

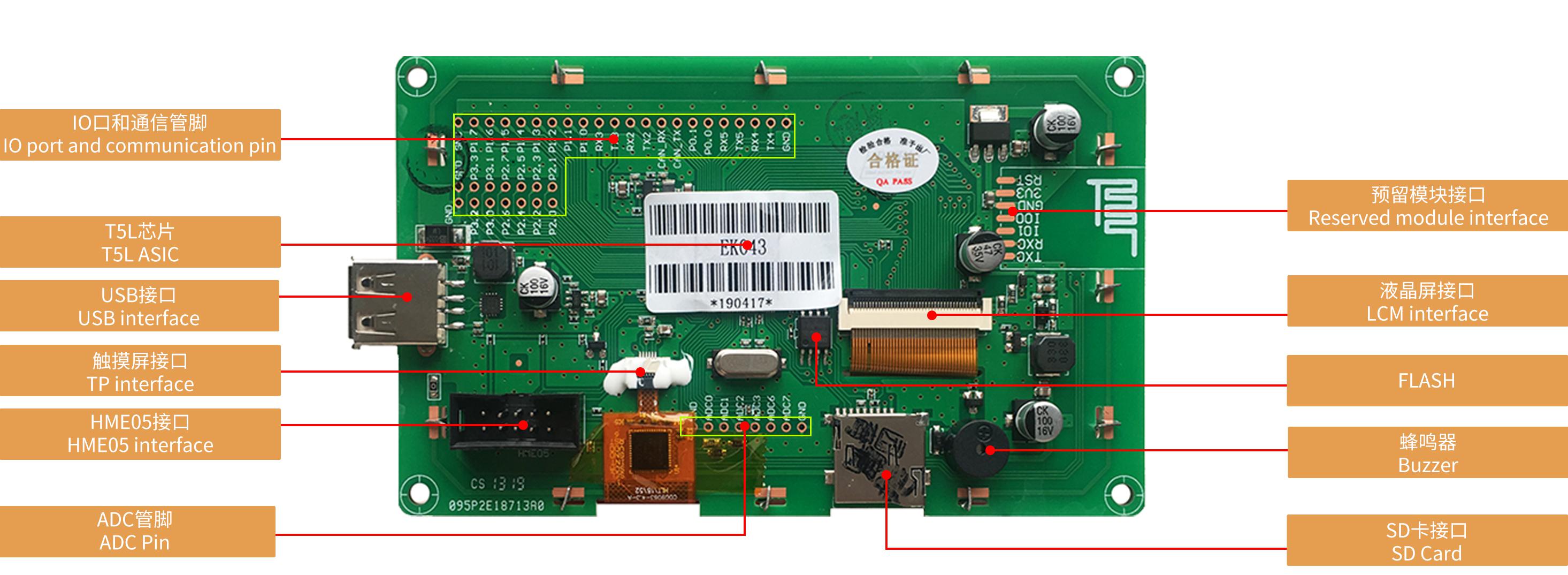

Interface Description

Описание интерфейса
1# Разработан компанией ДВИН.Серийное производство в 2019 году, 1MB Nor Flash на
чип, 512 КБ, используемый для хранения пользовательской базы данных.Цикл перезаписи: закончен
100 000 раз
2# FPC40_0,5 мм, интерфейс RGB
3# 6Pin_0,5 мм, интерфейс IIC
4# Интерфейс питания USB, опция UART
5# 16MB NOR Flash, для шрифтов, картинок и аудиофайлов.Цикл перезаписи: более 100 000 раз
6# Пассивный зуммер 3В.Мощность: <1 Вт
7# FAT32.Загрузка файлов по интерфейсу SD может отображаться в статистике.Скорость загрузки: 4 Мб/с
8# Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления
9# В случае случайного сбоя продукта вы можете использовать PGT05 для обновления DGUS.
ядро и верните продукт в нормальное состояние

External Interface

Pin NO. Определение Описание
1# GND Общие основания
2# ТХ4 прием данных UART4
3# RX4 прием данных UART4
4# ТХ5 прием данных UART5
5# RX5 прием данных UART5
6# P0.0 В/В
7# P0.1 В/В
8# CAN_TX Прием данных интерфейса CAN
9# CAN_RX Прием данных интерфейса CAN
10# ТХ2 прием данных UART2
11# RX2 прием данных UART2
12# ТХ3 прием данных UART3
13# RX3 прием данных UART3
14# P1.0 В/В
15# P1.1 В/В
16# P1.2 В/В
17# P1.3 В/В
18# P1.4 В/В
19# P1.5 В/В
20# P1.6 В/В
21# P1.7 В/В
22# GND Общие основания
23# P2.0 В/В
24# P2.1 В/В
25# P2.2 В/В
26# P2.3 В/В
27# P2.4 В/В
28# P2.5 В/В
29# P2.6 В/В
30# P2.7 В/В
31# P3.0 В/В
32# P3.1 В/В
33# P3.2 В/В
34# P3.3 В/В
35# GND Общие основания
36# GND Общие основания
37# GND Общие основания
38# АЦП0 вход AD
39# АЦП1 вход AD
40# АЦП2 вход AD
41# АЦП3 вход AD
42# АЦП6 вход AD
43# АЦП7 Общие основания

1 (3)
1 (4)


Function working principle
8 PIN 2.0


Характеристики

Основные параметры
Степень применения Функциональная плата разработки
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 4.3"
Разрешение 480×272 Другие товары
Срок жизни ≥ 20 000ч
Яркость 300 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 70°/70°/50°/50° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 96.54×55.36
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 127.3×73.2×17.5
Вес нетто 115
Установочные размеры, мм 106.5(+0.3)×68.3(+0.3)
Пользовательский интерфейс и периферия
Периферия Емкостный сенсорный экран, зуммер, WIFI в резерве, симулятор HME05
UI Version TA / DGUS II ( предварительно установленные DGUSⅡ )
Электрические характеристики
Максимальная мощность <5W
Номинальная мощность <5W
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Структура G+G с поверхностным покрытием из закаленного стекла
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В Dual-male-USB: 4.5~5.5V, USB:HDLUSB1 connect to computer
Рабочий ток  VCC = +5В, подсветка включена, 210 мА. VCC = +5В, выкл., 70 мА
Рабочая среда
Рабочая температура -20℃~70℃ (5V @ 60% RH)
Температура хранения -30℃~80℃
Рабочая влажность 10%~90% относительной влажности
ESD test Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test Power supply ±1KV;100KHz Normal operation
Интерфейс
LCM интерфейс FPC40_0.5mm, RGB interface
CTP интерфейс FPC6_0.5mm, интерфейс IIC
Скорость передачи данных 921600bps бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4–5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс UART1: TTL/CMOS
Пользовательский интерфейс Dual-male-USB:HDLUSB1 connect to computer
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
USB USB-питание Другие товары
Интерфейс UART2: 232/TTL. UART3: 232/TTL   UART4: 485 UART5: 485
Разъем Dual-male-USB:HDLUSB1 connect to computer
Формат данных UART1: N81
Зарезервированный интерфейс модуля Модуль Wi-Fi зарезервирован (не припаян): подключитесь к облачной платформе для удаленного обновления
PGT05 интерфейс Интерфейс JTAG, подключите эмулятор HME05 или подключите загрузчик для загрузки базовой прошивки ядра
Interface
FSK Bus Interface Контакты FSK Bus FTX/FRX на разъем не выведены (отсутствуют)
CAN Есть
CAN Interface CANH: прием данных. CANL: передача данных
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory 512 Kbytes
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработка DWIN. Массовое производство в 2019 году, чип с двумя ядрами 600 МГц, ядро ​​​​графического интерфейса и ядро ​​​​ОС, 1 МБ Nor Flash на чипе, 512 КБ, используемые для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-11-04
Datasheet
Вес и габариты
Ширина (мм) 73.2
Вес (грамм) 115
Прочие
Гарантия 1 год
Страна бренда Китай
Гарантийный срок 1 год
Страна производства Китай

Похожие товары (8)

Такого товара не существует

Файлы

3D-ekt043.rar 3D-данные , 74.99 КБ
EKT043.pdf Datasheet , 3.18 МБ
