DMT80480T050_36W DWIN 5" HMI IPS Linux 5.4 ЖК-дисплей 800*480 в корпусе промышленного класса
6 615.28 ₽
Тип Touch-панели [Сенсорные параметры]
-
WTC
-
WTR
-
-
Яркость [Дисплей]
-
250 nit
-
300 nit
-
-
- DMT80480T050_36W DWIN 5" HMI IPS Linux 5.4 ЖК-дисплей 800*480 в корпусе промышленного класса.
- Промышленный интеллектуальный дисплейный терминал Linux на базе T113, работающий под управлением операционной системы Linux 5.4.
- 5.0-дюймовый, разрешение 800*480 пикселей, 16,7 млн цветов, IPS-TFT-LCD, широкий угол обзора, емкостный / резистивный сенсорный экран, с оболочкой.
- Используйте среду QT для вторичной разработки.
- Доступно для многоязычной библиотеки векторных шрифтов, библиотеки изображений, видеотеки и аудиотеки.
- Совместимо с подключением сетевого кабеля к ПК для загрузки проекта обновления.
- Доступно для портов RS232, RS485, CAN и Ethernet, а также Ethernet для подключения и обмена данными с внешними устройствами.

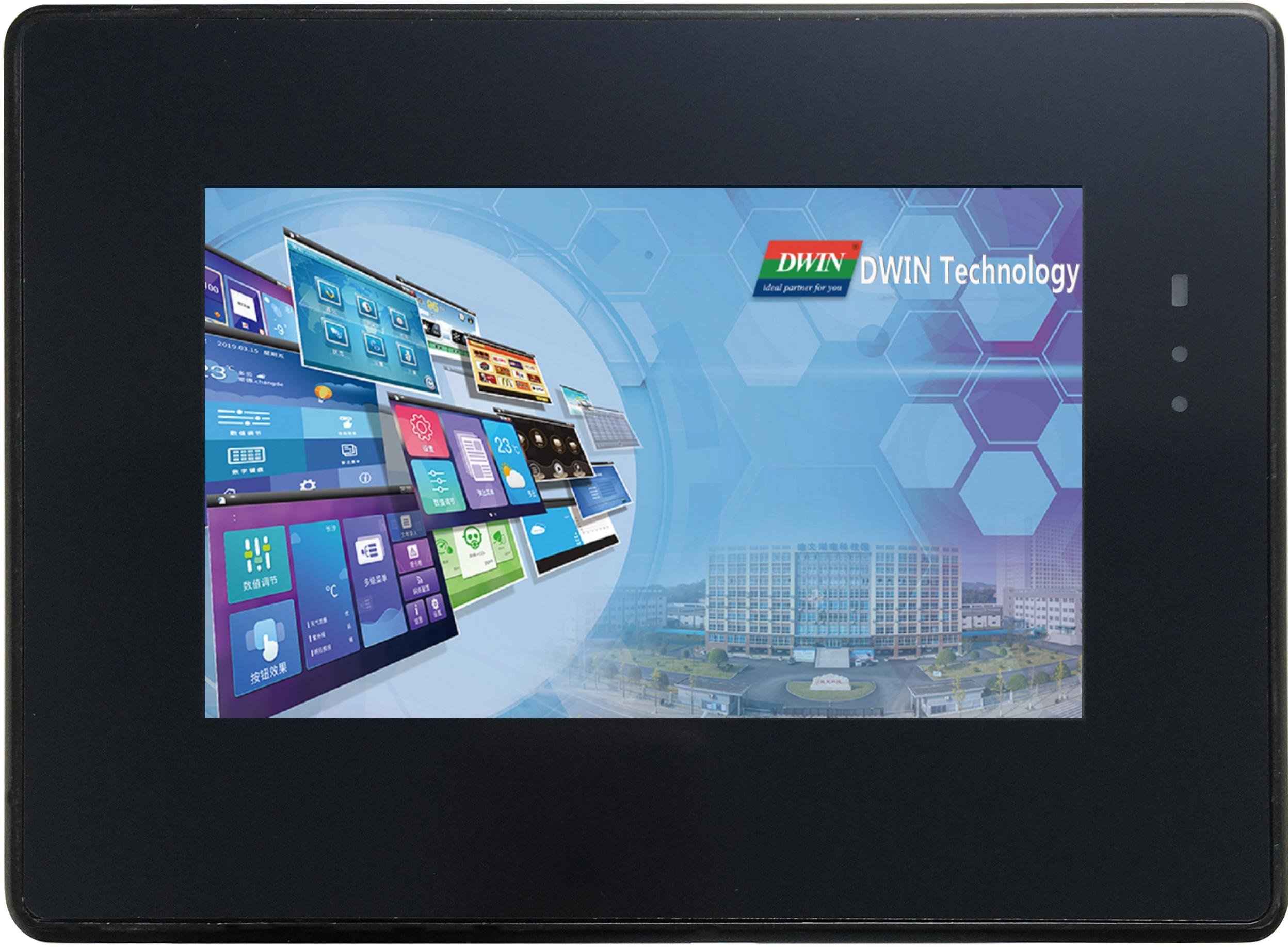

DMT80480T050_36WTC DWIN 5" HMI IPS Linux 5.4 ЖК-дисплей 800*480 в корпусе промышленного класса
Master Control Parameters
| Properties | Parameters | ||||
| Motherboard Level | Industrial | ||||
| CPU | Dual-core ARM CortexTM-A7 Processor | ||||
| OS | Linux 5.4 | ||||
| FLASH | 8GBytes EMMC | ||||
| RAM | 128MBytes DDR3 | ||||
Display Parameters
| Properties | Parameters | Description | |||
| Color | 16.7M (16777216) colors | 24 bit color 8R8G8B | |||
| Panel Type | IPS | IPS process, TFT LCM with wide viewing angle | |||
| Viewing Angle | 85/85/85/85 (L/R/U/D) | Best view: symmetrical | |||
| Active Area (A.A.) | 108.8mm (W)*65.6mm (H) | - | |||
| Resolution | 800*480 | Available for 0°/90°/180°/270°rotated display | |||
| Backlight | LED | ≥30000H(time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness) | |||
| Brightness |
Capacitive touch:300nit Resistive touch:250nit |
100 levels adjustment(It's not recommend to set brightness to 1%~30% of the maximum, which may lead to LCD flicker.) | |||
| Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time. | |||||
Voltage & Current
| Properties | Conditions | Min | Typ. | Max | Unit |
| Power Voltage | - | 8 | 12 | 36 | V |
| Operation Current | VCC = +12V, Backlight on | - | 200 | - | mA |
| VCC = +12V, Backlight off | - | 100 | - | mA | |
| Recommended power supply: 12V 0.5A DC | |||||
Reliability Test
| Properties | Conditions | Min | Typ. | Max | Unit |
| Working Temperature | 60%RH at 12V voltage | -20 | 25 | 70 | ℃ |
| Storage Temperature | - | -30 | 25 | 80 | ℃ |
| Working Humidity | 25℃ | 10% | 60% | 90% | RH |
| Conformal Coating | Yes | ||||
| ESD | Air discharge±8KV | ||||
| EFT | Group pulse interference ±2KV | ||||
Peripherals and Interfaces
| Properties | Parameters | Description | |||
| Interface | 2-way RS232 | UART2 & UART3 | |||
| 2-way RS485 | UART4 & UART5 | ||||
| CAN Interface | 2-way | 2Pin_2.0mminterface (CAN0, CAN1) | |||
| USB Interface | 2-way | HOST*2 | |||
| SD Card Interface | 1-way | Drawer type card slot(Max 64G) | |||
| Ethernet Interface | 1-way | 10/100Mbps | |||
| RTC | Built-in | Super-capacitor RTC. Accuracy: ±20ppm @25℃ | |||
| Buzzer | Built-in | 3V passive buzzer | |||
Interface
| Properties | Conditions | Min | Typ. | Max | Unit |
| Baud Rate | User-defined | 3150 | 115200 | 3225600 | bps |
|
Output Voltage (TXD) |
Output 1 | - | -5 | -3 | V |
| Output 0 | 3 | 5 | - | V | |
|
Input Voltage (RXD) |
Input 1 | -15 | -5 | - | V |
| Input 0 | - | 5 | 15 | V | |
| Interface | RS232*2 RS485*2 | ||||
| Socket | 12Pin_2.54mm | ||||
Dimension
| Dimension | 160.0 (W) *118.0(H)*26.7(T)mm | ||||
| Net Weight | 340g | ||||
| Packing Capacity | |||||
| Model | Size | Layer | Quantity/Layer | Quantity(Pcs) | |
| Carton1: | 220(L)*160(W)*47(H)mm | 1 | 1 | 1 | |
| Carton2: | 250(L)*200(W)*80(H)mm | 1 | 2 | 2 | |
| Carton3: | 320(L)*270(W)*80(H)mm | 2 | 2 | 4 | |
| Carton4: | 450(L)*350(W)*300(H)mm | 1 | 20 | 20 | |
| Carton5: | 600(L)*450(W)*300(H)mm | 1 | 34 | 34 | |
Application
- Степень применения [Основные параметры]
- Индустриальный класс
- Диагональ [Дисплей]
- 5.0"
- Разрешение [Дисплей]
- 800×480
- Срок жизни [Дисплей]
- ≥ 30 000ч
- Защитное покрытие [Основные параметры]
- Есть
- Размеры (ШxВxГ), мм [Размеры]
- 160.0*118.0*26.7
- Вес нетто [Размеры]
- 340
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Яркость [Дисплей]
- Capacitive touch: 300nit / Resistive touch: 250nit
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора, 85/85/85/85 (L/R/U/D)
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 108.8*65.6
- Подсветка [Дисплей]
- LED
- Напряжение питания, В [Напряжение и ток]
- 8...36В тип. 12V
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- Рабочий ток [Напряжение и ток]
- VCC = +12V, Backlight on 200 mA. VCC = +12V, Backlight off 100 mA
- Рабочая температура [Рабочая среда]
- -20...70℃, 60%RH at 12V
- Температура хранения [Рабочая среда]
- -30...80℃
- Рабочая влажность [Рабочая среда]
- 10...90%RH
- CAN [Interface]
- Есть
- CAN Interface [Interface]
- CAN1 & CAN2
- Скорость передачи данных [Интерфейс]
- 3150...3225600, тип. 115200 bps
- Выходное напряжение [Интерфейс]
- Output 1: -...-3.0V, тип. -5.0. Output 0: 3.0...-, тип. 5.0V
- Входное напряжение (RXD) [Интерфейс]
- Input 1: -...15.0, тип. 5.0V. Input 0: -...15.0, тип. 5.0V
- Входной интерфейс [Интерфейс]
- 2-way RS232 UART2 & UART3. 1-way RS422 A, B,Y,Z. 2-way CAN CAN0 & CAN1
- RAM Memory [Память]
- 128 MBytes DDR3
- Flash память [Память]
- 8Gbytes EMMC5.0
- Зуммер [Интерфейс]
- Пассивный зуммер 3V. Мощность: <1 Вт
- SD card slot [Интерфейс]
- Drawer type card slot(Max 64G)
- USB [Интерфейс]
- ХОСТ*2
- Интерфейс [Интерфейс]
- RS232*2, RS422*1
- WLAN [Интерфейс]
- 10/100Mbps
- RTC (Super-capacitor) [Интерфейс]
- Super-capacitor RTC. Accuracy: ±20ppm @25℃
- Разъем [Интерфейс]
- 12Pin_2.54mm
- Формат данных [Интерфейс]
- 2-way RS232 UART2 & UART3. 2-way RS485 UART4 & UART5. 2-way 2Pin_2.0 (CAN0, CAN1)
- Выходное напряжение (V_AB) [Интерфейс]
- Output 1: -...-3, тип. -5V. Output 0: 3...-, тип. 5V
- Входное напряжение (V_AB) [Интерфейс]
- Input 1: -15...-, тип. -5V. Input 0: -...15, тип. 5V
- В наличии
- Да
- CPU [Основные параметры управления]
- Dual-core ARM CortexTM-A7 Processor
- OS [Основные параметры управления]
- Linux 5.4
- ESD test [Рабочая среда]
- Air discharge 8KV
- EFT test [Рабочая среда]
- Group pulse interference 2KV
- Datasheet [Datasheet]
- ЗагрузитьЗагрузить
- Версия Datasheet [Datasheet]
- 2023-08-07
- Гарантия
- 1 год
- Страна бренда
- Китай
