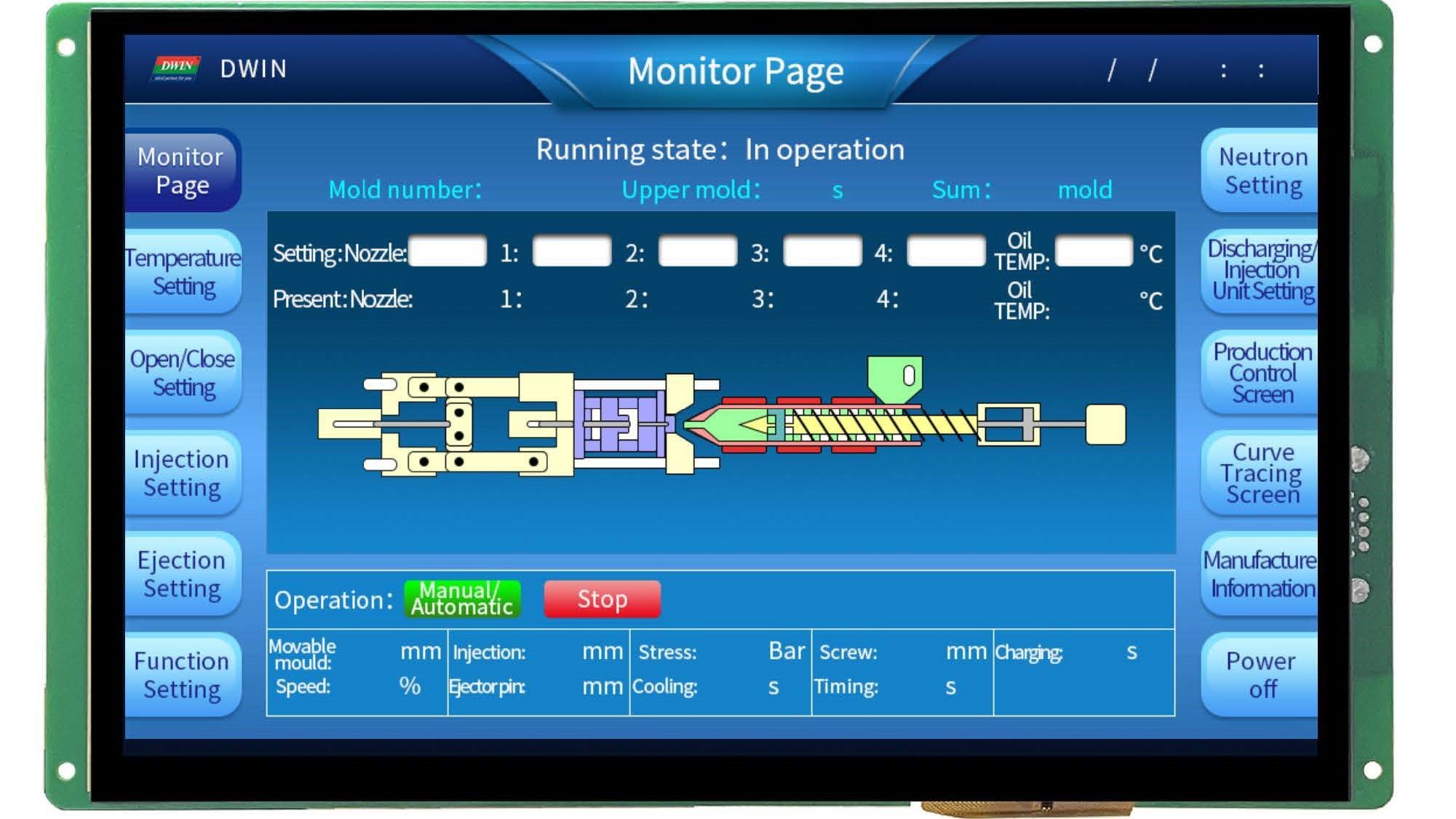

DMT12800T101_36WTC DWIN 10.1" HMI IPS Linux 5.4 ЖК-дисплей 1280*800 с сенсорной ёмкостной панелью
DWIN
Отзывов: 0
Артикул: DMT12800T101_36WTC

Описание товара:

  • DMT12800T101_36WTC DWIN 10.1" HMI IPS Linux 5.4 ЖК-дисплей с сенсорной ёмкостной панелью.
  • Промышленный интеллектуальный дисплейный терминал Linux на базе T113, работающий под управлением операционной системы Linux5.4.
  • 10.1-дюймовый, разрешение 1280*800 пикселей, 16,7 млн цветов, IPS-TFT-LCD, широкий угол обзора, емкостный сенсорный экран.
  • Используйте среду QT для вторичной разработки.
  • Доступно для нескольких языков, библиотеки векторных шрифтов, библиотеки изображений, видеотеки и аудиотеки.
  • Совместимо с подключением сетевого кабеля к ПК для загрузки проекта обновления.
  • Доступны порты RS232, RS422, CAN и Ethernet для подключения и обмена данными с внешними устройствами.

Характеристики:
Все характеристики
Степень применения
Индустриальный класс
Диагональ
10.1"
Разрешение
1280×800
Срок жизни
≥ 30 000ч
Яркость
250 nit
Защитное покрытие
Есть
Размеры (ШxВxГ), мм
251.57*155.32*23.7
Вес нетто
950
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN 10.1" HMI IPS Linux 5.4 ЖК-дисплей 1280*800 с сенсорной ёмкостной панелью
DMT12800T101_36WTC

DMT12800T101_36WTC

Master Control Parameters

Properties Parameters
Motherboard Level Industrial
CPU Dual-core ARM CortexTM-A7 Processor
OS Linux5.4
FLASH 8GBytes EMMC
RAM 128MBytes DDR3

Display Parameters

Properties Parameters Description
Color 16.7M (16777216) colors 24 bit color 8R8G8B
Panel Type IPS IPS process, TFT LCM with wide viewing angle
Viewing Angle 85/85/85/85 (L/R/U/D) Best view: symmetrical
Active Area (A.A.) 216.96mm(W)*135.60mm (H) -
View Area (V.A.) 217.96mm(W)*136.60mm (H) -
Resolution 1280*800 Available for 0°/90°/180°/270°rotated display
Backlight LED ≥30000H(time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness)
Brightness 250nit 100 levels adjustment(It's not recommend to set brightness to 1%~30% of the maximum, which may lead to LCD flicker.)
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time.

Voltage & Current
Properties Conditions Min Typ. Max Unit
Power Voltage - 12 12 36 V
Operation Current VCC = +12V, Backlight on - 440 - mA
VCC = +12V, Backlight off - 140 - mA
Recommended power supply: 12V 1A DC

Reliability Test
Properties Conditions Min Typ. Max Unit
Working Temperature 60%RH at 12V voltage -20 25 70 ℃
Storage Temperature - -30 25 80 ℃
Working Humidity 25℃ 10% 60% 90% RH
Conformal Coating Yes
ESD Air discharge ±8KV; Contact discharge ±6KV
EFT Group pulse interference ±2KV

Peripherals and Interfaces
Properties Parameters Description
Interface 2-way RS232 UART2 & UART3
1-way RS422 A, B,Y,Z
2-way CAN CAN1 & CAN2
USB Interface 2-way HOST*2
SD Card Slot 1-way Drawer type card slot(Max 64G)
Ethernet 1-way 10/100Mbps
RTC Built-in Super-capacitor RTC. Accuracy: ±20ppm @25℃
Buzzer Built-in 3V passive buzzer

Interface
Properties Conditions Min Typ. Max Unit
Baud Rate User-defined 3150 115200 3225600 bps
Output Voltage (TXD) Output 1 - -5 -3 V
Output 0 3 5 - V
Input Voltage (RXD) Input 1 -15 -5 - V
Input 0 - 5 15 V
Interface RS232*2, RS422*1
Socket 8Pin_2.0mm(CAN) DB9(RS232 & RS422)

Dimension
Dimension 251.57 (W) *155.32(H)*23.7(T)mm
Net Weight 550g
Packing Capacity
Model Size Layer Quantity/Layer Quantity(Pcs)
Carton1: 220mm(L)*160mm(W)*47mm (H) - - -
Carton2: 250mm(L)*200mm(W)*80mm (H) - - -
Carton3: 320mm(L)*270mm(W)*80mm (H) 1 2 2
Carton4: 450mm(L)*350mm(W)*300mm(H) 1 10 10
Carton5: 600mm(L)*450mm(W)*300mm(H) 1 16 16



Application

修改应用



Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
Дисплей
Диагональ 10.1"
Разрешение 1280×800
Срок жизни ≥ 30 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) 222.7×125.3
Область просмотра (View Area, V.A.) 222.7×125.3
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 251.57*155.32*23.7
Вес нетто 950
Установочные размеры, мм 275.88×177.88
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 12...36В тип. 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12V, Backlight on 440 mA. VCC = +12V, Backlight off 130 mA
Рабочая среда
Рабочая температура -20...70℃, 60%RH at 12V
Температура хранения -30...80℃
Рабочая влажность 10...90%RH
ESD test Air discharge 8KV
EFT test Group pulse interference 2KV
Interface
CAN Есть
CAN Interface CAN1 & CAN2
Интерфейс
Скорость передачи данных 3150...3225600, тип. 115200 bps
Выходное напряжение Output 1: -...-3.0V, тип. -5.0. Output 0: 3.0...-, тип. 5.0V
Входное напряжение (RXD) Input 1: -...15.0, тип. 5.0V. Input 0: -...15.0, тип. 5.0V
Входной интерфейс 2-way RS232 UART2 & UART3. 1-way RS422 A, B,Y,Z. 2-way CAN CAN1 & CAN2
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot Drawer type card slot(Max 64G)
USB ХОСТ*2 Другие товары
Интерфейс RS232*2, RS422*1
WLAN 10/100Mbps
RTC (Super-capacitor) Super-capacitor RTC. Accuracy: ±20ppm @25℃
Разъем 8Pin_2.0mm(CAN) DB9(RS232 & RS422)
Формат данных 2-way RS232 UART2 & UART3 1-way RS422 A, B,Y,Z 2-way CAN CAN1 & CAN2
Выходное напряжение (V_AB) Output 1: -...-3, тип. -5V. Output 0: 3...-, тип. 5V
Входное напряжение (V_AB) Input 1: -15...-, тип. -5V. Input 0: -...15, тип. 5V
Память
RAM Memory 128 MBytes DDR3
Flash память 8Gbytes EMMC5.0
Основные параметры управления
CPU Dual-core ARM CortexTM-A7 Processor Другие товары
OS Linux 5.4
Datasheet
Datasheet Загрузить
Версия Datasheet 2023-08-09
Datasheet
Вес и габариты
Высота (мм) 23.7
Ширина (мм) 155.32
Вес (грамм) 550
Прочие
Гарантия 1 год
Страна бренда Китай
Гарантийный срок 1 год
Серия Linux серия
Страна производства Китай
