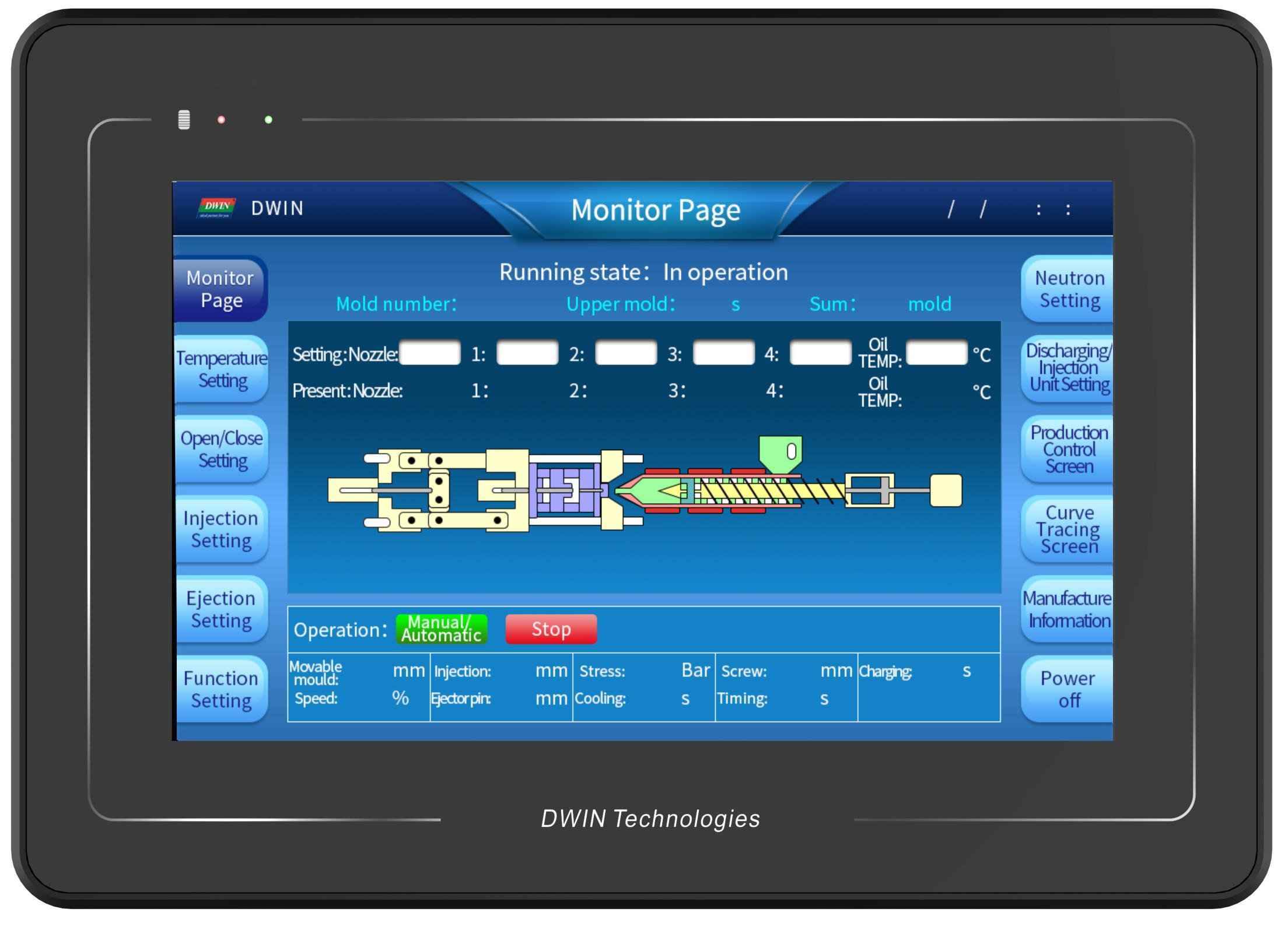

DMT10600T070_35W DWIN 7" Linux HMI IPS ЖК-дисплей 1024*600 CTP/RTP в корпусе промышленного класса
DMT10600T070_35W DWIN 7" Linux HMI IPS ЖК-дисплей 1024*600 CTP/RTP в корпусе промышленного класса фото 2
DWIN
Товар участвует в акции:
DWIN
Отзывов: 0
Артикул: DMT10600T070_35WTC

Описание товара:

  • DMT10600T070_35WTC DWIN 7" Linux HMI IPS ЖК-дисплей 1024*600 с сенсорной ёмкостной панелью в корпусе промышленного класса.
  • Промышленный интеллектуальный дисплейный терминал Linux на базе A40i, работающий под управлением операционной системы Linux3.10.
  • 7.0-дюйм, разрешение 1024*600 пикселей, 16.7М цветов, IPS-TFT-LCD, широкий угол обзора.
  • Используйте среду QT для вторичной разработки.
  • Доступно для нескольких языков, библиотеки векторных шрифтов, библиотеки изображений, видеотеки и аудиотеки.
  • Совместим с подключением по сетевому кабелю к ПК для загрузки проекта обновления.
  • Доступен порт RS232 и RS422 для подключения и обмена данными с внешними устройствами.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Диагональ
7.0"
Разрешение
1024×600
Защитное покрытие
Есть
Цветность
16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея
IPS, TFT LCD
Угол обзора（V.A.)
Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Поддержка поворота 0°/90°/180°/270°
Есть
Область отображения (Active Area, A.A.)
154.20×85.88
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN 7" Linux HMI IPS ЖК-дисплей 1024*600 CTP/RTP промышленного класса
DMT10600T070_35W

DMT10600T070_35WTC3

Master Control Parameters

Motherboard Level Industrial
CPU Allwinner A40i
Quad-core  ARM CortexTM-A7 Processor
OS Linux3.10
FLASH 8Gbytes EMMC
RAM 1Gbytes DDR3

Display Parameters

Color 16.7M (16777216) colors
Panel Type IPS
Viewing Angle 85/85/85/85 (L/R/U/D)
Active Area (A.A.) 154.20mm(W)×85.88mm(H)
View Area (V.A.) 155.0mm(W)×87.5mm(H)
Resolution 1024x600
Backlight LED
Brightness 250nit

Voltage & current

Power Voltage 9~36V
Operation Current VCC = +12V, Backlight on  (280 mA)
VCC = +12V, Backlight off  (110 mA)
Recommended power supply 12V 1A DC

Reliability test

Working Temperature -20~70℃, 60%RH at 12V voltage
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
Conformal Coating Yes
ESD Air discharge±8KV
EFT Group pulse interference ±2KV

Peripherna Interface

Interface 2-way RS232, UART2 & UART6
1-way RS422, UART3
USB interface  HOST*2
SD card Drawer type card slot（Max 64G）
WLAN 10/100Mbps
RTC Button cell for power supply, Accuracy: ±20ppm @25℃
Buzzer 3V passive buzzer

Peripherna Interface

COM UART2 & UART6
UART3
USB Interface HOST*2
SD Card Drawer type card slot(Max 64G)
LAN 10/100Mbps
RTC Super-capacitor RTC, Accuracy: ±20ppm @25℃
Buzzer 3V passive buzzer

Interface Parameters

Baud Rate 3150~3225600, typical value: 115200bps
Output Voltage
(TXD) 		Output 1; Type: -5 V
Output 0; Type: 5 V
Input Voltage
(RXD) 		Input 1; Type: -5 V
Input 0; Type: 5 V
Interface RS232*2, RS422*1

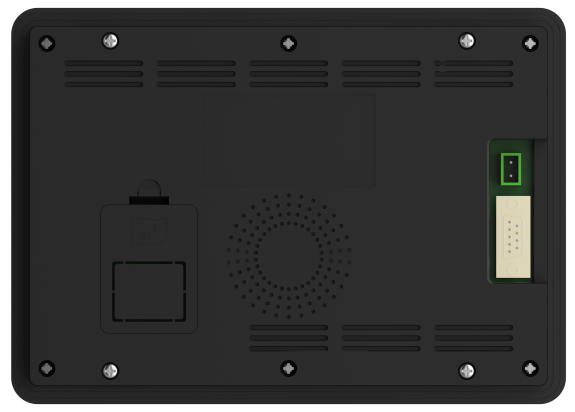

Socket 2Pin-5.08mm socket, DB9 interface

Совместное использование изображений приложений коммерческого уровня
Совместное использование изображений приложений промышленного класса


Характеристики

Дисплей
Диагональ 7.0"
Разрешение 1024×600 Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 154.20×85.88
Область просмотра (View Area, V.A.) 155.0×87.5
Подсветка LED
Яркость 200 nit
Основные параметры
Защитное покрытие Есть
Рабочая среда
Рабочая температура -20~70℃, 60%RH at 12V voltage
Температура хранения -30~80℃
Рабочая влажность 10%~90%RH
ESD test Air discharge ±8KV
EFT test Group pulse interference ±2KV
Интерфейс
Скорость передачи данных 3150~3225600, тип 115200 bps
Выходное напряжение Output 1: Type: -5V. Output 0: Type: 5V
Входное напряжение (RXD) Input 1: Type: -5V. Input 0: Type: 5V
Входной интерфейс RS232*2, RS422*1
Пользовательский интерфейс 2Pin-5.08mm socket, DB9 interface
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD Drawer type card slot(Max 64G)
Разъем 2Pin-5.08mm socket, DB9 interface
USB ХОСТ*2 Другие товары
RTC (Super-capacitor) Super-capacitor RTC. Accuracy: ±20ppm @25℃
Память
RAM Memory 1 Gbytes DDR3
Flash память 8Gbytes EMMC5.0
Основные параметры управления
CPU Allwinner A40i Другие товары
OS Интерфейс USBHT*2 Другие товары
Datasheet
Datasheet Загрузить / Загрузить
Версия Datasheet 2022-10-08
Datasheet
Размеры
Размеры (ШxВxГ), мм 210.0×150.0×26.9
Сенсорные параметры
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Вес и габариты
Ширина (мм) 150
Вес (грамм) 540
Прочие
WLAN 10/100 Мбит/с
Гарантия 2 год
Страна бренда Китай
Гарантийный срок 1 год
Серия Linux серия
Страна производства Китай
Артикул DMT10600T070_35WTC

C этим товаром искали

DMT10600T070_35W

Похожие товары (8)

Такого товара не существует

Файлы

Datasheet [Datasheet]
DMT10600T070_35WTR.pdf Datasheet , 3.23 МБ
Datasheet [Datasheet]
DMT10600T070_35WTC.pdf Datasheet , 3.19 МБ
