DMT10768T097_35WTC DWIN HMI 9.7" TN емкостный Linux-дисплей 1024*768 промышленного класса в корпусе с сенсорной ёмкостной панелью
DMT10768T097_35WTC DWIN HMI 9.7" TN емкостный Linux-дисплей 1024*768 промышленного класса в корпусе с сенсорной ёмкостной панелью фото 2
DWIN
Отзывов: 0
Артикул: DMT10768T097_35WTC

Описание товара:

DMT10768T097_35WTC DWIN HMI 9.7" TN Linux-дисплей 1024*768 промышленного класса в корпусе с сенсорной ёмкостной панелью

  • Промышленный интеллектуальный дисплейный терминал Linux на базе A40i, работающий под управлением операционной системы Linux3.10.
  • 9.7-дюймовый, разрешение 1024*768 пикселей, 16,7 млн цветов, TN-TFT дисплей, CTP.
  • Используйте среду QT для вторичной разработки.
  • Доступно для нескольких языков, библиотеки векторных шрифтов, библиотеки изображений, видеотеки и аудиотеки.
  • Совместим с подключением по сетевому кабелю к ПК для загрузки проекта обновления.
  • Доступен порт RS232, RS485 и RS422 для подключения и обмена данными с внешними устройствами.

Характеристики:
Все характеристики
Степень применения
Индустриальный класс
Диагональ
9.7"
Разрешение
1024×768
Срок жизни
≥ 30 000ч
Яркость
350 nit
Размеры (ШxВxГ), мм
257.0*208.0*28.6
Вес нетто
1000
Цветность
16.7M (16777216) 24bit 8R8G8B
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

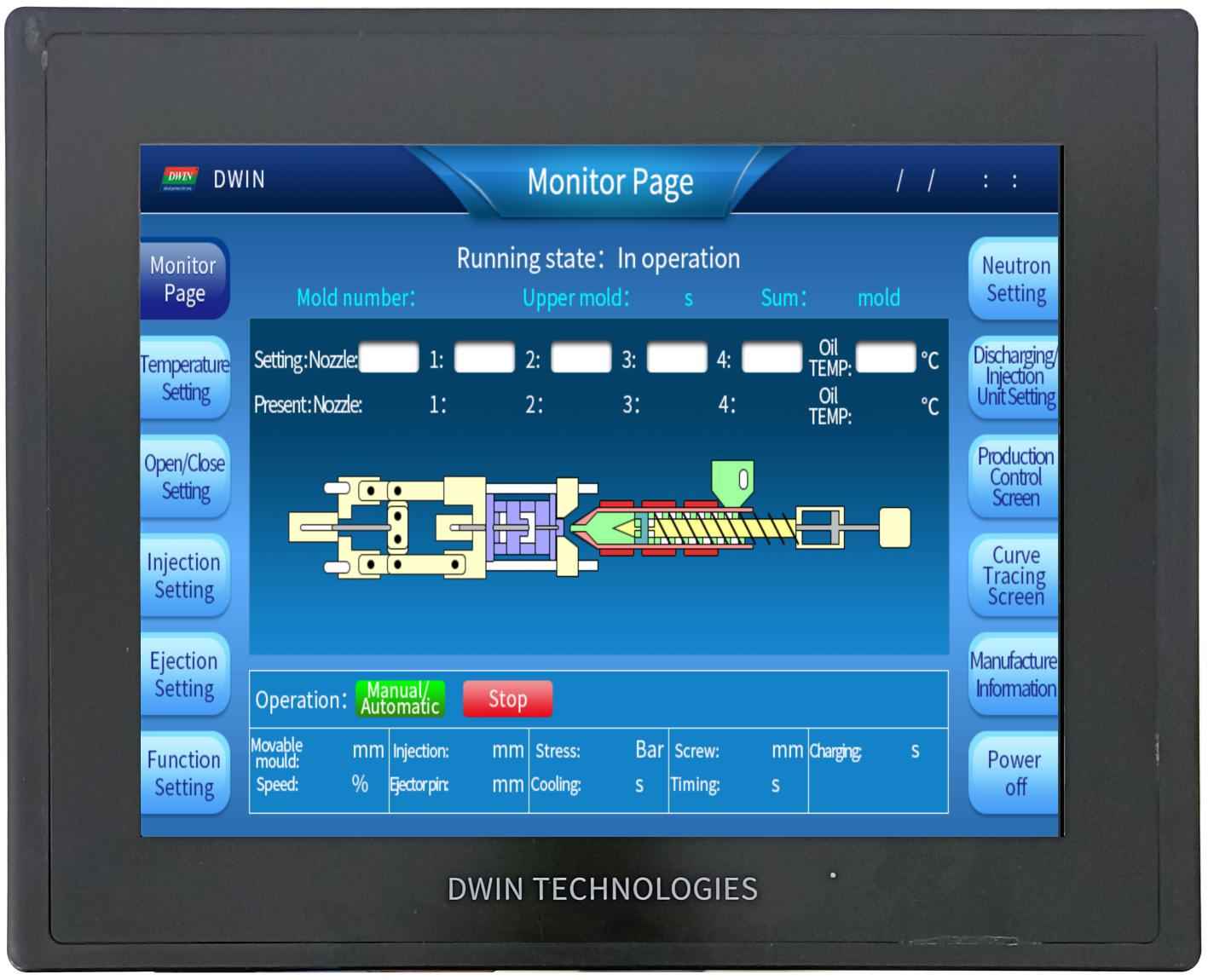

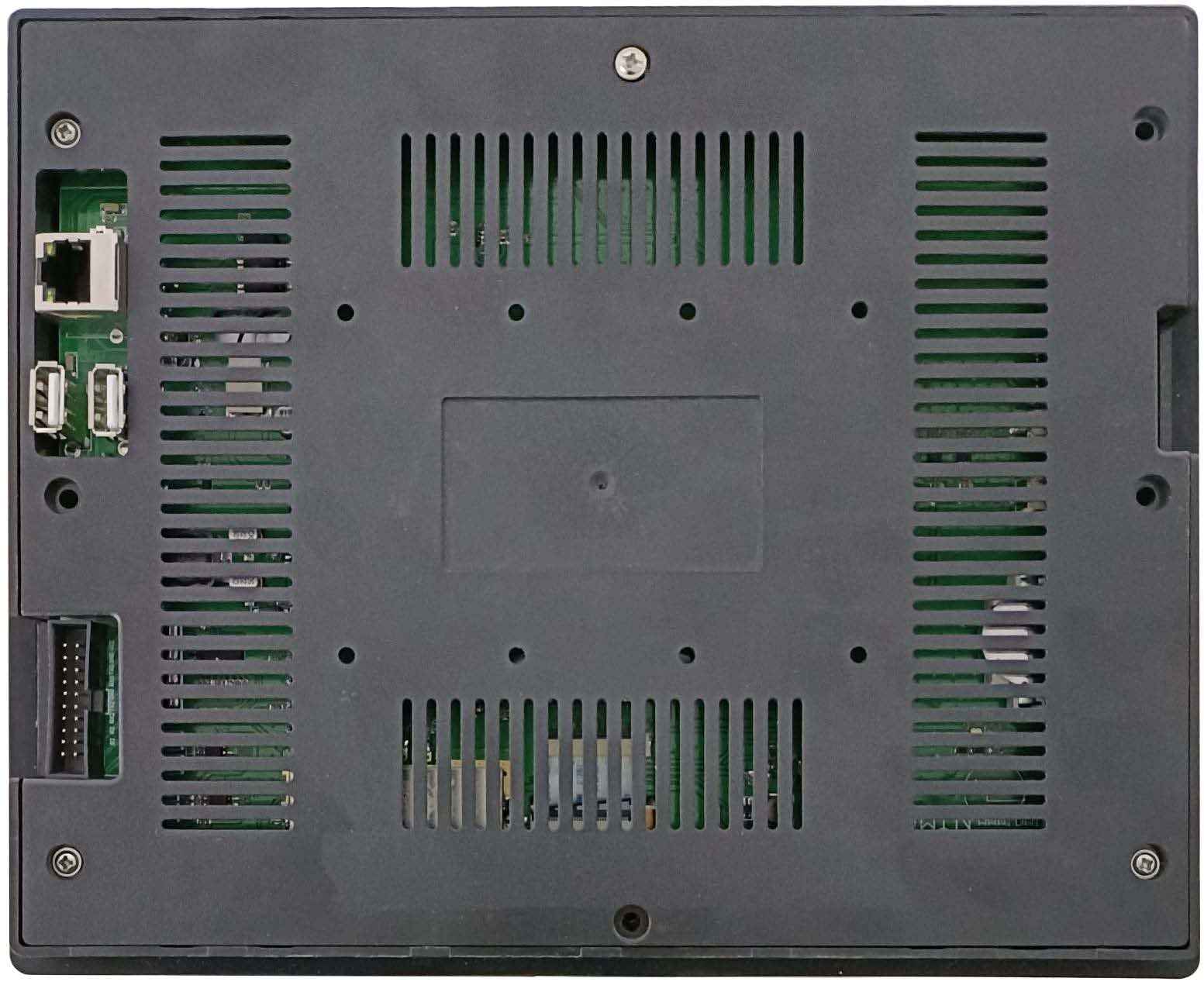

DWIN HMI 9.7" TN Linux-дисплей 1024*768 промышленного класса в корпусе с сенсорной ёмкостной панелью
DMT10768T097_35WTC

DMT10768T097_35WTC3

Master Control Parameters

Motherboard Level Industrial
CPU Allwinner A40i Quad-core ARM CortexTM-A7 Processor
OS Linux3.10
FLASH 8Gbytes EMMC
RAM 1Gbytes DDR3

Display Parameters

Color 16.7M(16777216)colors
Panel Type TN
Viewing Angle 70/70/50/70(L/R/U/D)
Active Area (A.A.) 197.8mm(W)*148.66mm(H)
View Area (V.A.) 197.8mm(W)*148.66mm(H)
Resolution 1024*768
Backlight LED
Brightness 350nit

Voltage & Current

Power Voltage 7~36V
Operation Current VCC = +12V, Backlight on  (640 mA)
VCC = +12V, Backlight off  (260 mA)
Recommended power supply: 12V 1A DC

Reliability Test

Working Temperature -20~70℃, 60%RH at 12V voltage
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
Conformal Coating Yes
ESD Air discharge±8KV; Contact discharge±6KV
EFT Group pulse interference ±2KV

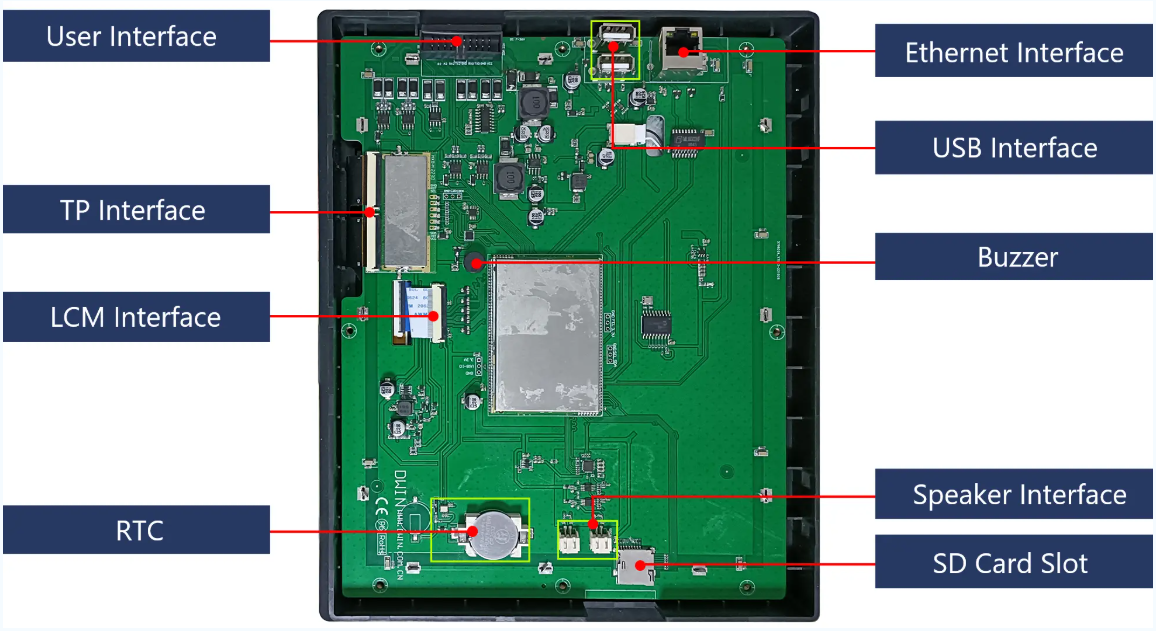

Peripheral Interface

COM UART4
UART7
UART2
UART0
CAN CAN_L&CAN_H
USB interface HOST*2
SD card slot Drawer type card slot(Max 64G)
LAN interface 10/100Mbps
RTC Button cell for power supply. Accuracy: ±20ppm @25℃
Buzzer 3V passive buzzer

Interface Parameters

Baud Rate 3150~3225600bps, typical value: 115200bps
Output Voltage
(TXD) 		Output 1; Type: -5~-3 V
Output 0; Type: 3~5 V
Input Voltage
(RXD) 		Input 1; Type: -15~-5V
Input 0; Type: 5~15 V
Interface RS232*2; RS485*1; RS422*1
Socket 20Pin_2.54mm Socket

Application

1
12 (1)

Характеристики

Основные параметры
Степень применения Индустриальный класс
Дисплей
Диагональ 9.7"
Разрешение 1024×768 Другие товары
Срок жизни ≥ 30 000ч
Яркость 350 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Угол обзора（V.A.) Нормальный угол обзора, 70/70/50/70(L/R/U/D)
Область отображения (Active Area, A.A.) 197.8*148.66
Область просмотра (View Area, V.A.) 197.8*148.66
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 257.0*208.0*28.6
Вес нетто 1000
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 7...36В тип. 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12V, Backlight on (280 mA) VCC = +12V, Backlight off (110 mA)
Рабочая среда
Рабочая температура -20~70℃, 60%RH at 12V voltage
Температура хранения -30~80℃
Рабочая влажность 10%~90% RH
Interface
RS485 Есть
CAN Есть
CAN Interface CAN_L&CAN_H
Интерфейс
Скорость передачи данных 3150~3225600, typical value: 115200bps
Выходное напряжение Output 1: Type: -5 V Output 0: Type: 5 V
Входное напряжение (RXD) Input 1: Type: -5 V Input 0: Type: 5 V
Входной интерфейс RS232*2, RS422*1
Пользовательский интерфейс 2-way RS232, UART2 & UART6 1-way RS422, UART3
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot Drawer type card slot(Max 64G)
USB ХОСТ*2 Другие товары
Интерфейс RS232*2; RS485*1; RS422*1
WLAN 10/100Mbps
RTC (Super-capacitor) Кнопочная ячейка для питания. Точность: ±20 ppm при 25℃
Разъем 2Pin-5.08mm socket, DB9 interface
Формат данных RS485, RS422, RS232. RS232 debug serial port
Интерфейс динамика Left & Right Другие товары
Выходное напряжение (V_AB) Output 1: тип. -5~-3V. Output 0: тип. 3~5V
Входное напряжение (V_AB) Input 1: тип. -15~-5V. Input 0: тип. 5~15V
Память
RAM Memory 1 Gbytes DDR3
Flash 8 Гбайт EMMC
Основные параметры управления
CPU Четырехъядерный процессор Allwinner A40i ARM CortexTM-A7 Другие товары
OS Linux3.10
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-12-26
Datasheet
Вес и габариты
Высота (мм) 28.6
Ширина (мм) 208
Вес (грамм) 1000
Прочие
Гарантия 1 год
Страна бренда Китай
