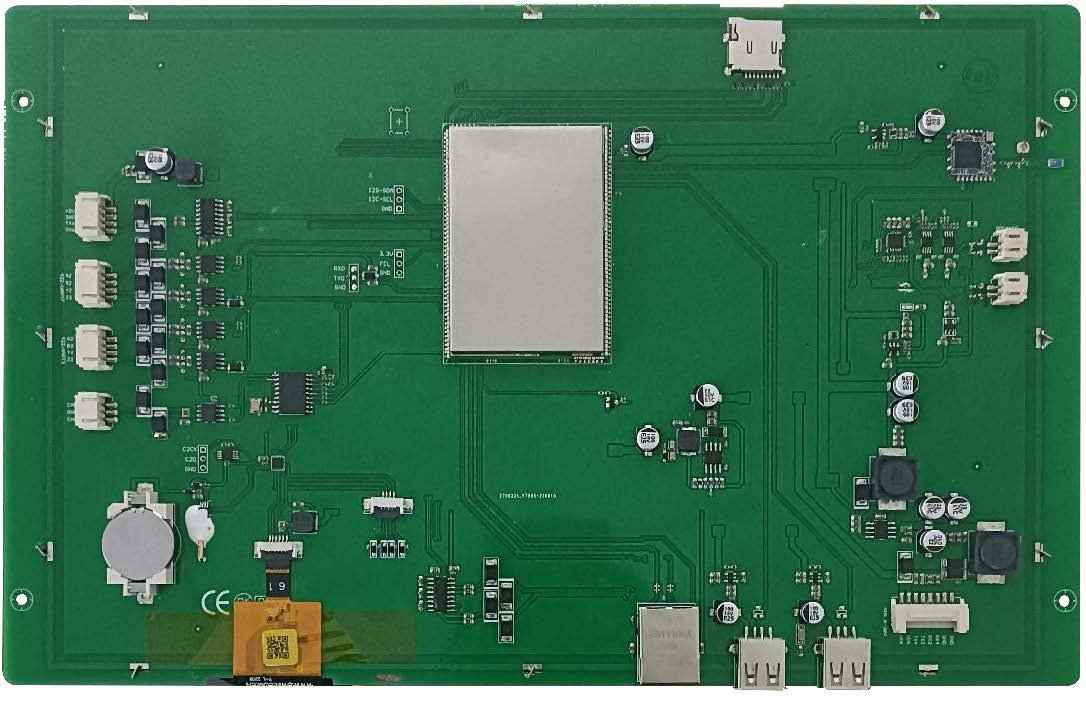

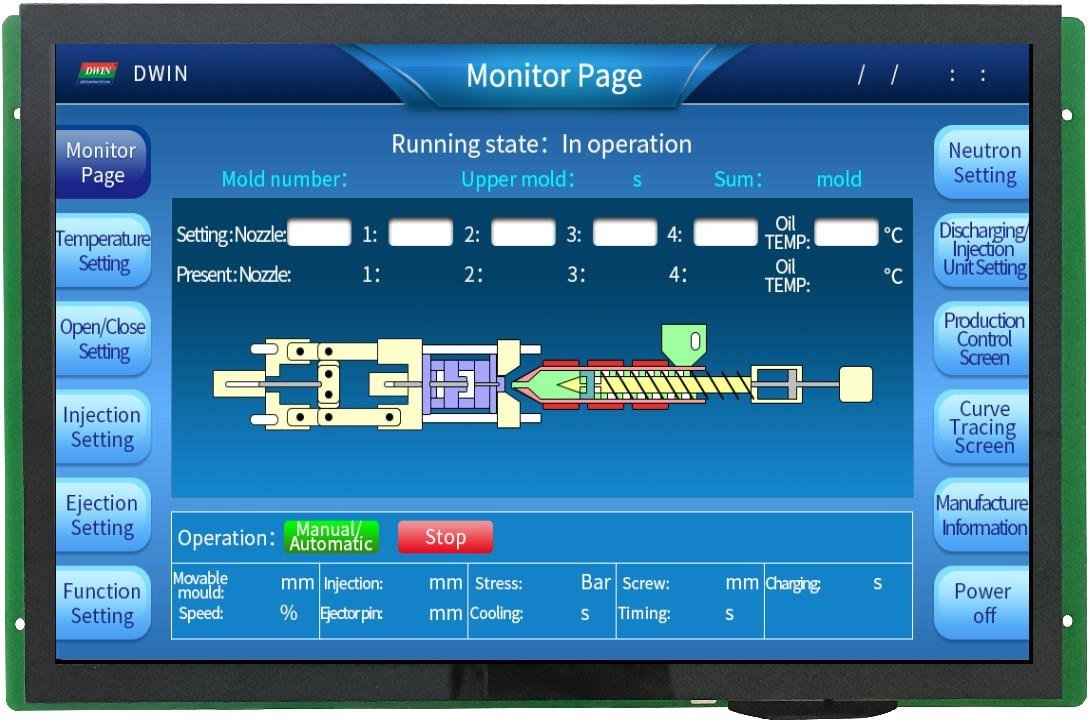

DMT12800T121_35WTC DWIN 12.1" Linux ЖК-дисплей 1280*800 промышленного класса с сенсорной ёмкостной панелью
DMT12800T121_35WTC DWIN 12.1" Linux ЖК-дисплей 1280*800 промышленного класса с сенсорной ёмкостной панелью фото 2
DWIN
Отзывов: 0

Описание товара:

  • DMT12800T121_35WTC DWIN 12.1" Linux ЖК-дисплей 1280*800 промышленного класса.
  • Промышленный интеллектуальный дисплейный терминал Linux на базе A40i, работающий под управлением операционной системы Linux 3.10.
  • 12.1 дюйма, разрешение 1280*800 пикселей, 16.7М цветов, IPS-TFT-LCD, широкий угол обзора, CTP.
  • Используйте среду QT для вторичной разработки.
  • Доступно для нескольких языков, библиотеки векторных шрифтов, библиотеки изображений, видеотеки и аудиотеки.
  • Совместим с подключением по сетевому кабелю к ПК для загрузки проекта обновления.
  • Доступно для портов RS232, RS422 и CAN для подключения и обмена данными с внешними устройствами.

Характеристики:
Все характеристики
Степень применения
Индустриальный класс
Диагональ
12.1"
Разрешение
1280×800
Срок жизни
≥ 30 000ч
Яркость
500 nit
Защитное покрытие
Есть
WiFi
Есть
Размеры (ШxВxГ), мм
301.2*190.8*28.3
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

DWIN 12.1" Linux ЖК-дисплей 1280*800 промышленного класса с сенсорной ёмкостной панелью
DMT12800T121_35WTC

DMT12800T121_35WTC3

Master Control Parameters

Motherboard Level Industrial
CPU Allwinner A40i Quad-core ARM CortexTM-A7 Processor
OS Linux3.10
FLASH 8Gbytes EMMC
RAM 1Gbytes DDR3

Display Parameters

Color 16.7M(16777216)colors
Panel Type IPS
Viewing Angle 85/85/85/85 (L/R/U/D)
Active Area (A.A.) 261.12mm(W)*163.2mm(H)
View Area (V.A.) 262.1mm(W)*164.2mm(H)
Resolution 1280*800
Backlight LED
Brightness 500nit

Voltage & Current

Power Voltage 12~36V
Operation Current VCC = +12V, Backlight on  (790 mA)
VCC = +12V, Backlight off  (300 mA)
Recommended power supply: 12V 1A DC

Reliability Test

Working Temperature -20~70℃, 60%RH at 12V voltage
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
Conformal Coating Yes
ESD Air discharge±8KV; Contact discharge±6KV
EFT Group pulse interference ±2KV

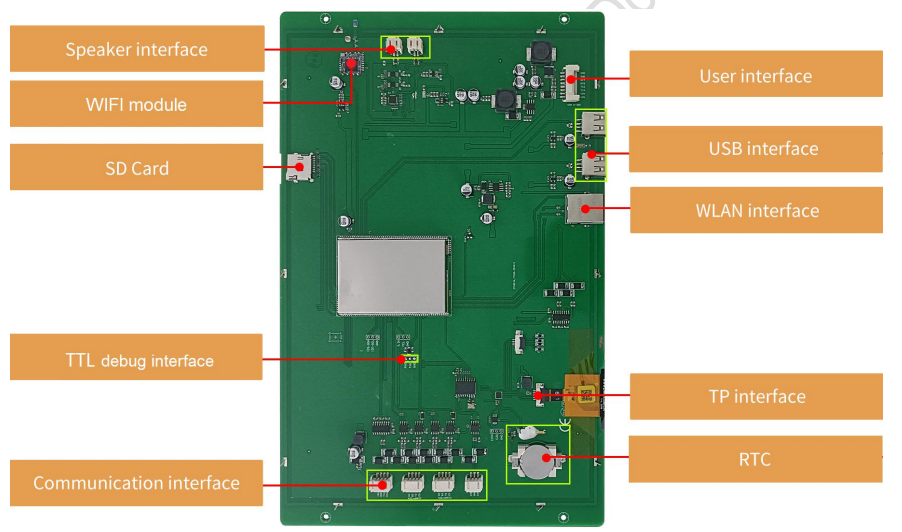

Peripheral Interface

COM UART 3 & UART 7
UART 2 &UART 4 & UART 6
UART0
CAN CAN_L&CAN_H
USB interface HOST*2
SD card slot Drawer type card slot(Max 64G)
LAN interface 10/100Mbps
WIFI interface FSC-WF122, with antenna
RTC Button cell for power supply. Accuracy: ±20ppm @25℃
Speaker Left & right

Interface Parameters

Baud Rate 3150~3225600bps, typical value: 115200bps
Output Voltage
(TXD) 		Output 1; Type: -5~-3 V
Output 0; Type: 3~5 V
Input Voltage
(RXD) 		Input 1; Type: -15~-5V
Input 0; Type: 5~15 V
Interface RS232*3; RS422*2
Socket 8Pin_2.0mm*1；4Pin_2.0mm*3；3Pin_2.0mm*1

Application

1
12 (1)

Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
Дисплей
Диагональ 12.1"
Разрешение 1280×800 Другие товары
Срок жизни ≥ 30 000ч
Яркость 500 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) 261.12*163.2
Область просмотра (View Area, V.A.) 262.1*164.2
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 301.2*190.8*28.3
Вес нетто 990
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, тип. 15V Другие товары
Рабочий ток 12.0...36.0 тип. 15V
Рабочая среда
Рабочая температура -20...70℃
Температура хранения -30...80℃
Рабочая влажность 10%...90% RH тип. 60%
ESD test Air discharge±8KV; Contact discharge±6KV
EFT test Group pulse interference ±2KV
Interface
CAN Есть
CAN Interface CAN_L&CAN_H
Интерфейс
Скорость передачи данных 3150~3225600bps, тип. 115200bps
Выходное напряжение Output 1: тип. -5~-3V. Output 0: тип. 3~5V
Входное напряжение (RXD) Input 1: тип. -15~-5V. Input 0: тип. 5~15V
Пользовательский интерфейс RS232*3; RS422*2
SD card slot Drawer type card slot(Max 64G)
USB ХОСТ*2 Другие товары
Интерфейс RS232*3; RS422*2
WIFI interface FSC-WF122, with antenna
WLAN 10/100Mbps
RTC (Super-capacitor) Button cell for power supply. Accuracy: ±20ppm @25℃
Разъем 8Pin_2.0mm*1; 4Pin_2.0mm*3; 3Pin_2.0mm*1
Формат данных UART 3 & UART 7, UART 2 &UART 4 & UART 6, UART0
Динамик Left & right
Интерфейс динамика Left & Right Другие товары
Выходное напряжение (V_AB) Output 1: тип. -5V; Max: -3V. Output 0: тип. 5V; Min:3V
Входное напряжение (V_AB) Input 1: тип. -5V; Min:-15V Input 0: тип. 5V; Max: 15V
Память
RAM Memory 1 Gbytes DDR3
Flash 8 Гбайт EMMC
Основные параметры управления
CPU Четырехъядерный процессор Allwinner A40i ARM CortexTM-A7 Другие товары
OS Linux3.10
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-12-26
Datasheet
Вес и габариты
Высота (мм) 28.3
Ширина (мм) 190.8
Вес (грамм) 990
Прочие
WiFi Есть Другие товары
Гарантия 1 год
Страна бренда Китай
