DMT10600T070_38W DWIN 7" Linux IPS ЖК-дисплей 1024*600 CTP/RTP в корпусе промышленного класса

В избранное

В сравнение

Linux ЖК-дисплеи

DMT10600T070_38W DWIN 7" Linux IPS ЖК-дисплей 1024*600 CTP/RTP в корпусе промышленного класса

( 0 отзывов)

Артикул:

11 130.48 ₽

Тип Touch-панели [Сенсорные параметры]

Яркость [Дисплей]

200 nit
250 nit
-

шт

Задать вопрос

Узнать о снижении цены В план покупок

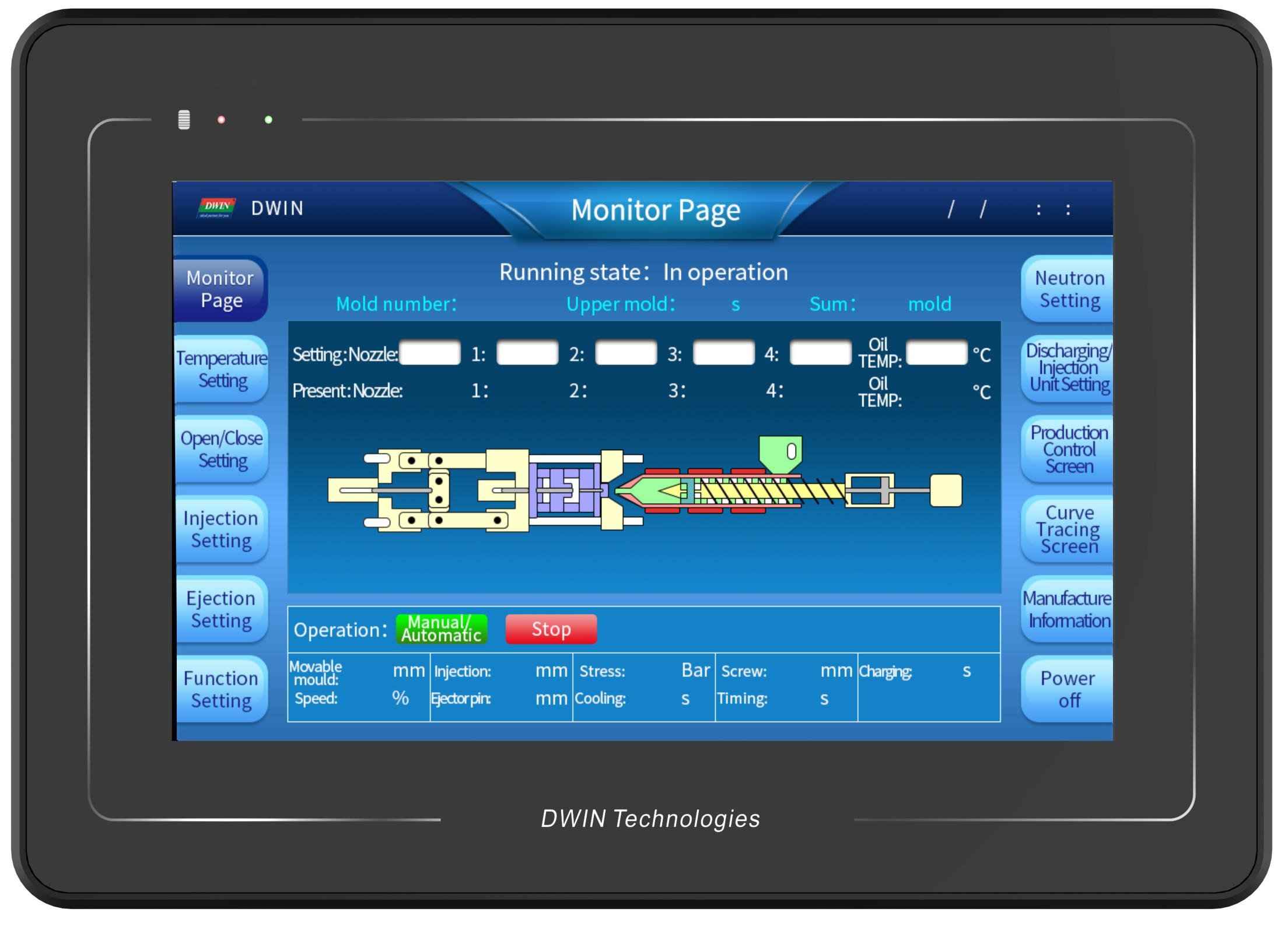

DMT10600T070_38W DWIN 7" Linux IPS ЖК-дисплей 1024*600 с сенсорной панелью CTP/RTP в корпусе промышленного класса.

Промышленный интеллектуальный дисплейный терминал Linux на базе Allwinner A40i под управлением операционной системы Linux 3.10.
7.0-дюймовый, разрешение 1024*600 пикселей, 16.7 млн цветов, IPS-TFT-LCD, широкий угол обзора, емкостный сенсорный / резистивный сенсорный экран с оболочкой.
Принять конфигурационное программное обеспечение DWIN HMI для вторичной разработки.
Интегрированная связь с ПЛК, сигнализация, выборка, формула и другое управление базами данных, настройка интерфейса, макрокоманды и другие функции.
Подключитесь к ПК с помощью сетевого кабеля для загрузки и обновления проектов.
Доступен порт RS232 и RS422 для подключения и связи с внешними устройствами.

Описание Характеристики Отзывы Обсуждение Документы Склады

DWIN 7" Linux IPS ЖК-дисплей 1024*600 CTP/RTP промышленного класса
DMT10600T070_38W

DMT10600T070_38WTC

Master Control Parameters

Motherboard Level	Industrial
CPU	Allwinner A40i
Quad-core	ARM CortexTM-A7 Processor
OS	Linux3.10
FLASH	8Gbytes EMMC
RAM	1Gbytes DDR3

Display Parameters

Color	16.7M (16777216) colors
Panel Type	IPS
Viewing Angle	85/85/85/85 (L/R/U/D)
Active Area (A.A.)	154.20mm(W)×85.88mm(H)
View Area (V.A.)	155.0mm(W)×87.5mm(H)
Resolution	1024x600
Backlight	LED
Brightness	250nit

Voltage & current

Power Voltage	9~36V
Operation Current	VCC = +12V, Backlight on (280 mA)
Operation Current	VCC = +12V, Backlight off (110 mA)
Recommended power supply	12V 1A DC

Reliability test

Working Temperature	-20~70℃, 60%RH at 12V voltage
Storage Temperature	-30~80℃
Working Humidity	10%~90%RH
Conformal Coating	Yes
ESD	Air discharge±8KV
EFT	Group pulse interference ±2KV

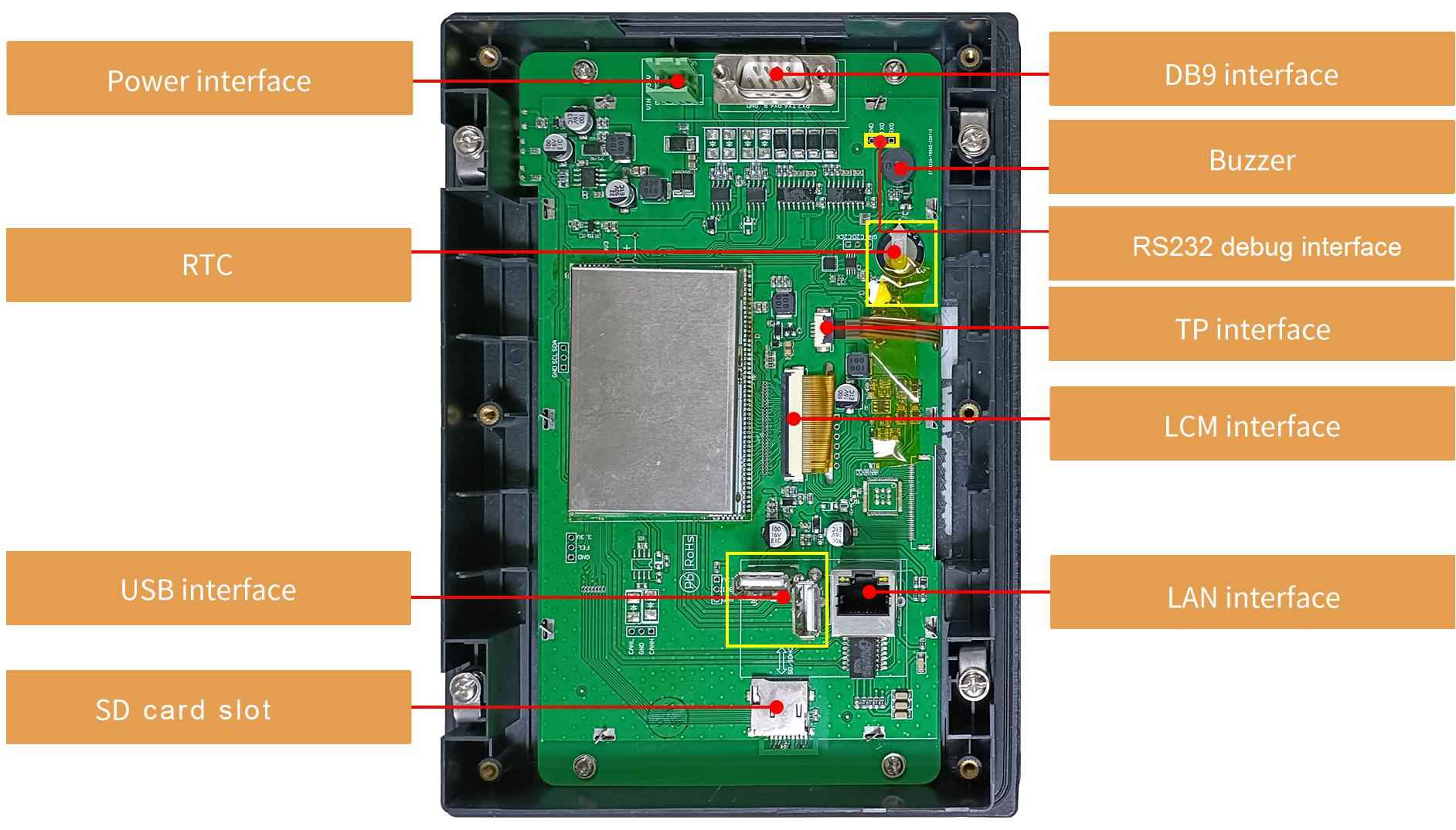

Peripherna Interface

Interface	2-way RS232, UART2 & UART6
Interface	1-way RS422, UART3
USB interface	HOST*2
SD card	Drawer type card slot（Max 64G）
WLAN	10/100Mbps
RTC	Button cell for power supply, Accuracy: ±20ppm @25℃
Buzzer	3V passive buzzer

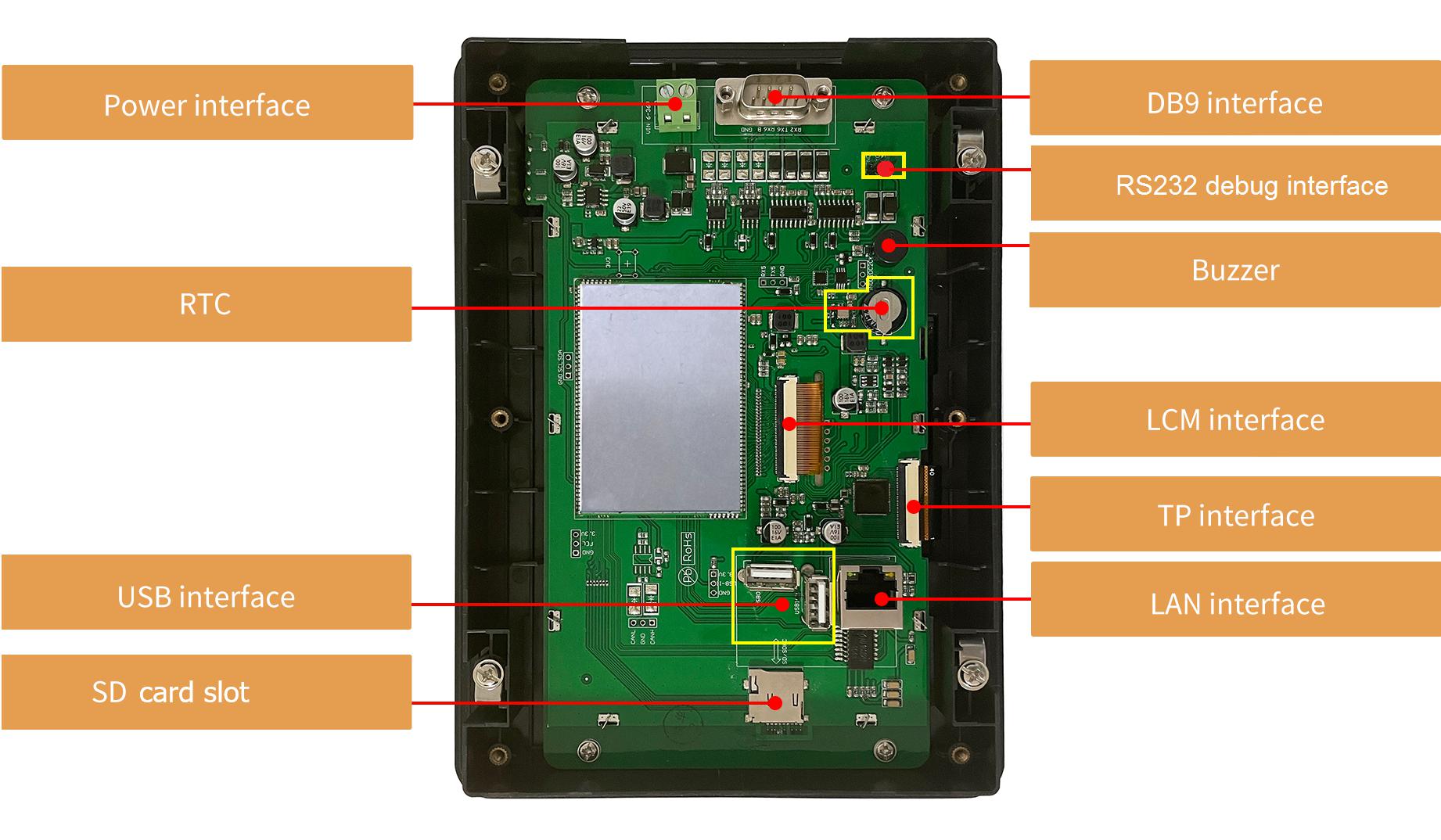

Peripherna Interface

COM	UART2 & UART6
COM	UART3
USB Interface	HOST*2
SD Card	Drawer type card slot(Max 64G)
LAN	10/100Mbps
RTC	Super-capacitor RTC, Accuracy: ±20ppm @25℃
Buzzer	3V passive buzzer

Interface Parameters

Baud Rate	3150~3225600, typical value: 115200bps
Output Voltage (TXD)	Output 1; Type: -5 V
Output Voltage (TXD)	Output 0; Type: 5 V
Input Voltage (RXD)	Input 1; Type: -5 V
Input Voltage (RXD)	Input 0; Type: 5 V
Interface	RS2322, RS4221
Socket	2Pin-5.08mm socket, DB9 interface

Совместное использование изображений приложений коммерческого уровня

Степень применения [Основные параметры]: Индустриальный класс
Диагональ [Дисплей]: 7.0"
Разрешение [Дисплей]: 1024×600
Срок жизни [Дисплей]: ≥ 30 000ч
Защитное покрытие [Основные параметры]: Есть
Размеры (ШxВxГ), мм [Размеры]: 210.0*150.0*26.9
Вес нетто [Размеры]: 540
Цветность [Дисплей]: 16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея [Дисплей]: IPS, TFT LCD
Угол обзора（V.A.) [Дисплей]: Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° [Дисплей]: Есть
Область отображения (Active Area, A.A.) [Дисплей]: 154.20*85.88
Область просмотра (View Area, V.A.) [Дисплей]: 155.0×87.5
Подсветка [Дисплей]: LED
Напряжение питания, В [Напряжение и ток]: 9...36В тип. 12V
Напряжение питания, тип. [Напряжение и ток]: 12V
Рабочий ток [Напряжение и ток]: VCC = +12V, 100% brightness - 280 mA. VCC = +12V, Backlight off - 110 mA
Рабочая температура [Рабочая среда]: -20~70℃, 60%RH at 12V voltage
Температура хранения [Рабочая среда]: -30~80℃
Рабочая влажность [Рабочая среда]: 10%~90%RH
Скорость передачи данных [Интерфейс]: 3150~3225600, тип 115200 bps
Выходное напряжение [Интерфейс]: Output 1: Type: -5V. Output 0: Type: 5V
Входное напряжение (RXD) [Интерфейс]: Input 1: Type: -5V. Input 0: Type: 5V
Входной интерфейс [Интерфейс]: RS232*2, RS422*1

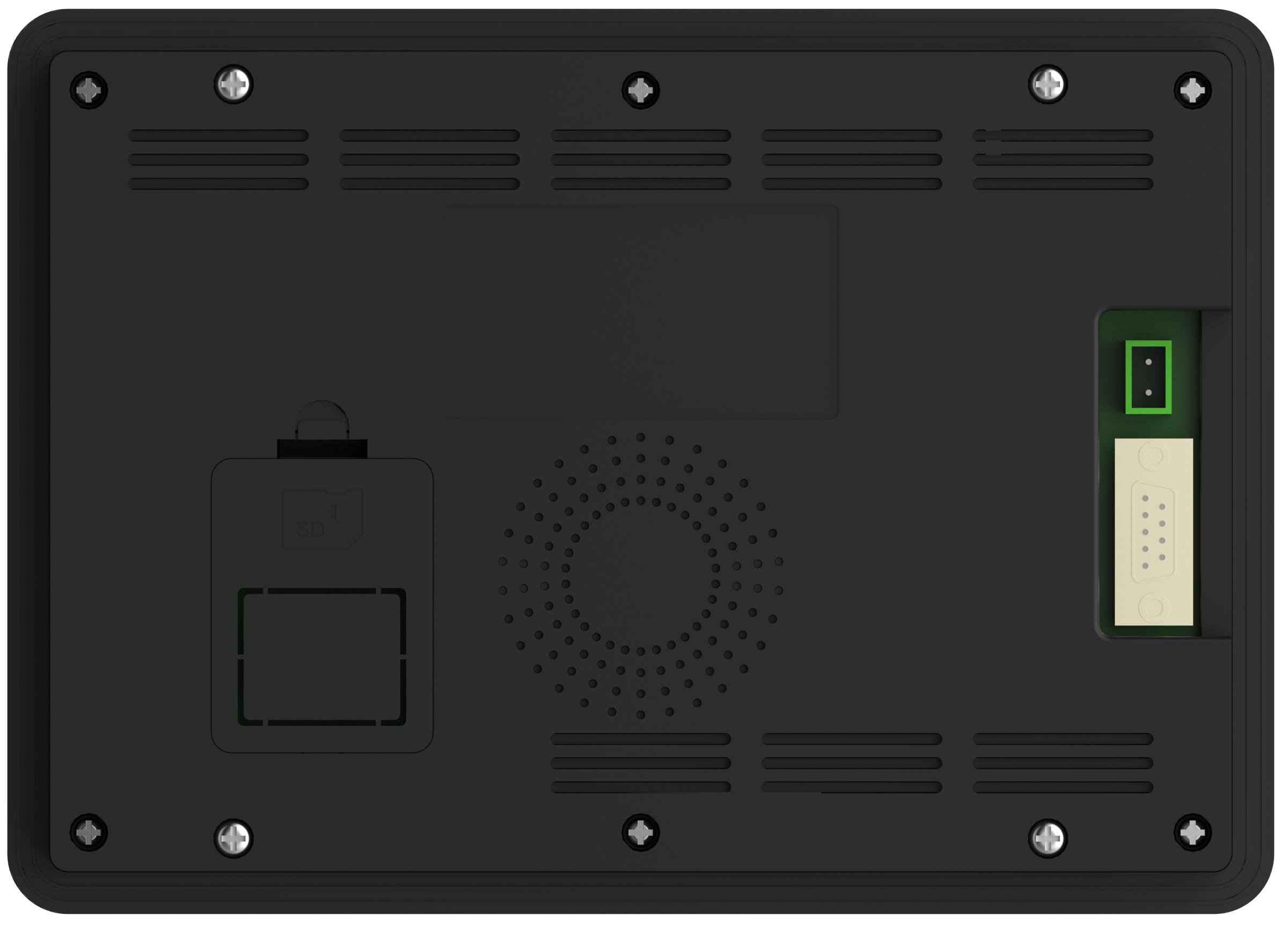

Пользовательский интерфейс [Интерфейс]: 2Pin-5.08mm socket, DB9 interface
RAM Memory [Память]: 1 Gbytes DDR3
Flash память [Память]: 8Gbytes EMMC5.0
Зуммер [Интерфейс]: Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot [Интерфейс]: Drawer type card slot(Max 64G)
USB [Интерфейс]: ХОСТ*2
WLAN [Интерфейс]: 10/100 Мбит/с
RTC (Super-capacitor) [Интерфейс]: Super-capacitor RTC. Accuracy: ±20ppm @25℃
Разъем [Интерфейс]: 2Pin-5.08mm socket, DB9 interface
Видео [Видео]: https://youtu.be/eVg0knaKt_0
CPU [Основные параметры управления]: Allwinner A40i
ESD test [Рабочая среда]: Air discharge ±8KV
EFT test [Рабочая среда]: Group pulse interference ±2KV
Datasheet [Datasheet]: Загрузить Загрузить
Версия Datasheet [Datasheet]: 2022-12-12
Гарантия: 1 год
Страна бренда: Китай
