DWIN
Артикул: DMG80480T050_40WTC

Описание товара:

  • DMG80480T050_40WTC DWIN 5" емкостный сенсорный ЖК-дисплей Linux 800*480 промышленного класса с сенсорной ёмкостной панелью.
  • Промышленный интеллектуальный дисплейный терминал Linux на базе RK3566, Linux версии 4.19.
  • 5.0-дюймовый, разрешение 800*480 пикселей, 16.7 млн цветов, IPS-TFT-LCD, широкий угол обзора, емкостный сенсорный экран.
  • Примите среду QT для вторичной разработки.
  • Доступно для многоязычной библиотеки векторных шрифтов, библиотеки изображений, видеотеки и аудиотеки.
  • Совместимость с подключением сетевого кабеля к ПК для загрузки проекта обновления.
  • Доступен порт TTL/CMOS и RS232 для подключения и обмена данными с внешними устройствами.

Характеристики:
Степень применения
Индустриальный класс
3D-данные
Диагональ
5.0"
Разрешение
800×480
Срок жизни
≥ 20 000ч
Яркость
Защитное покрытие
Есть
WiFi
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

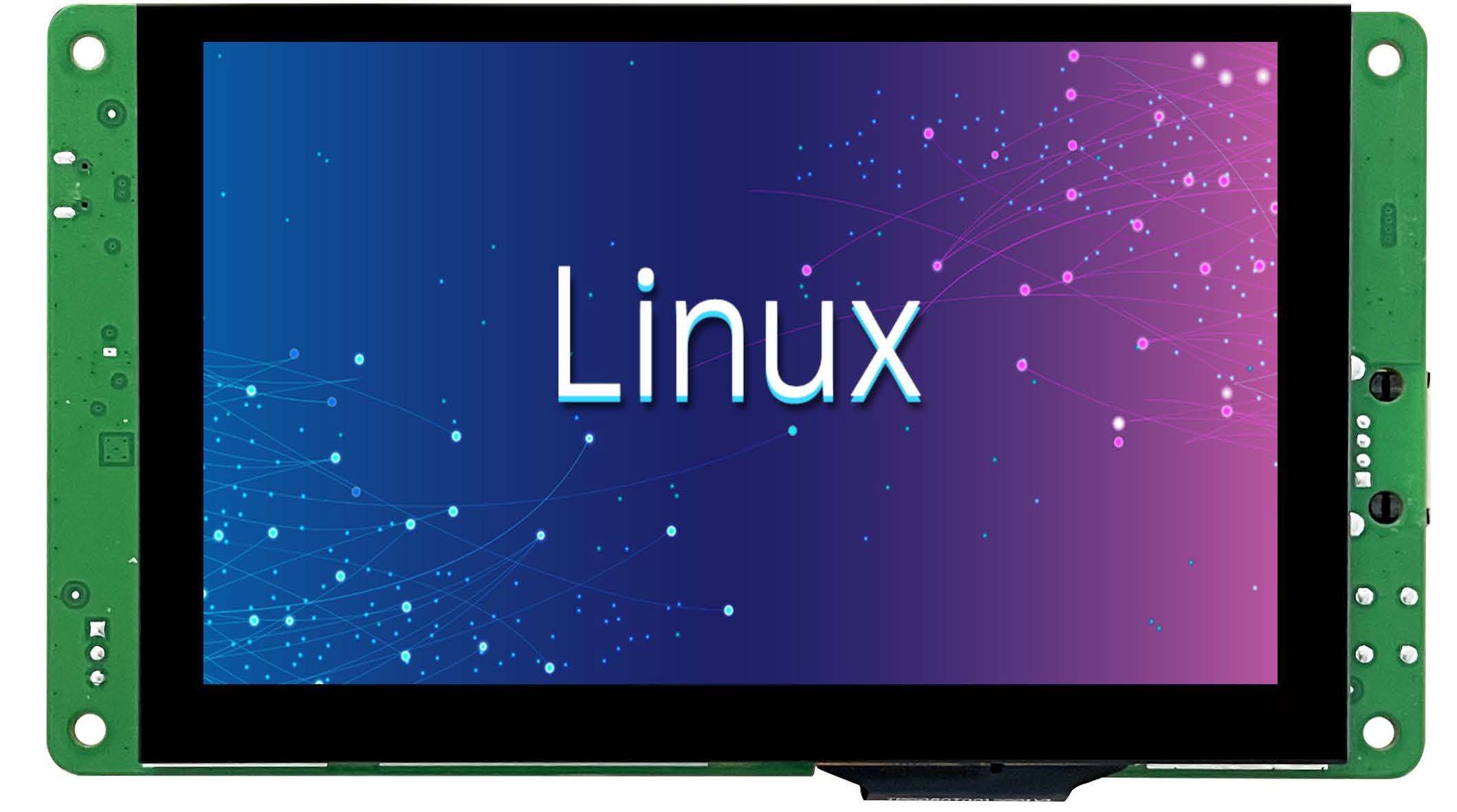

DWIN 5" Linux ЖК-дисплей 800*480 промышленного класса с сенсорной ёмкостной панелью
DMG80480T050_40WTC

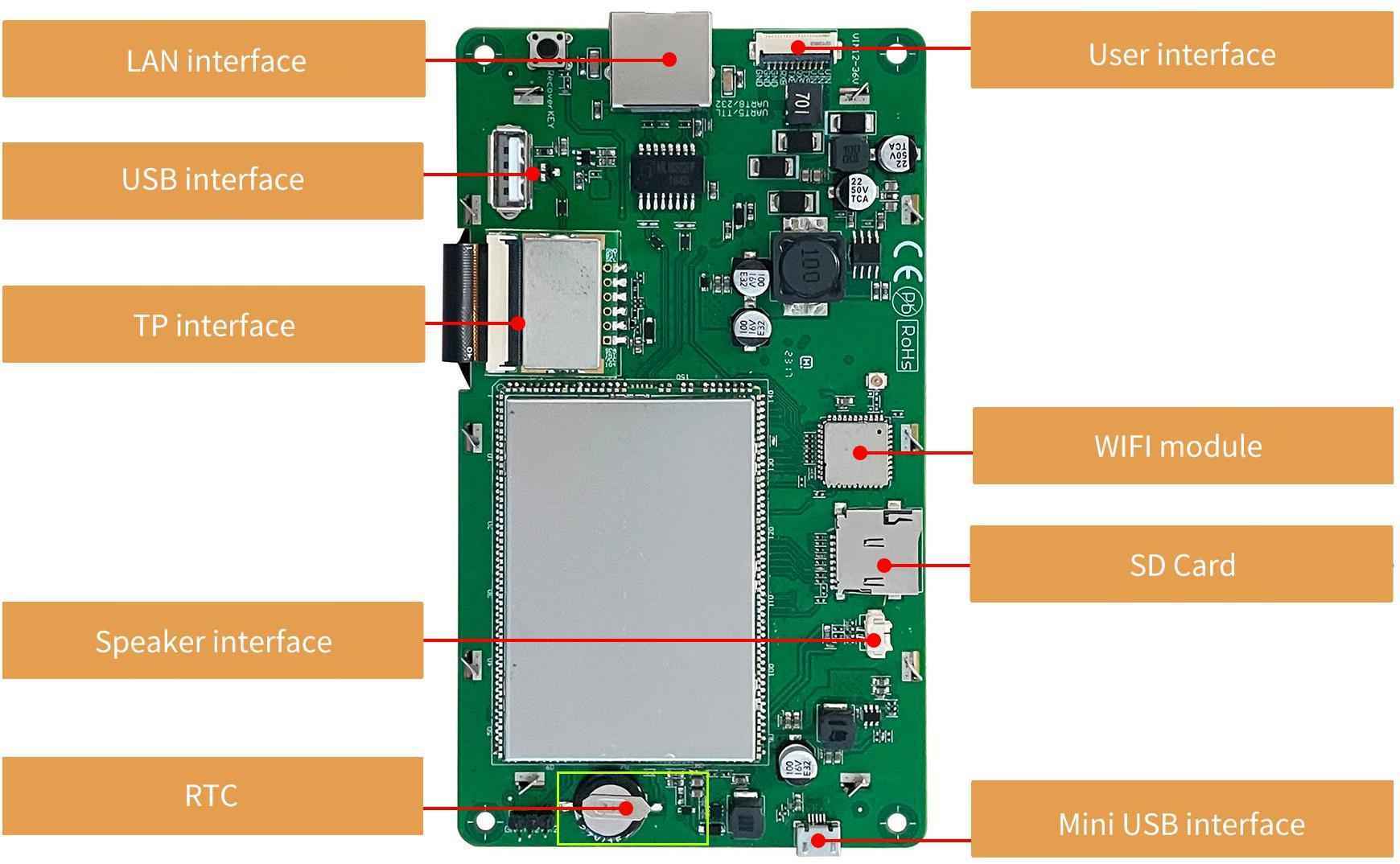

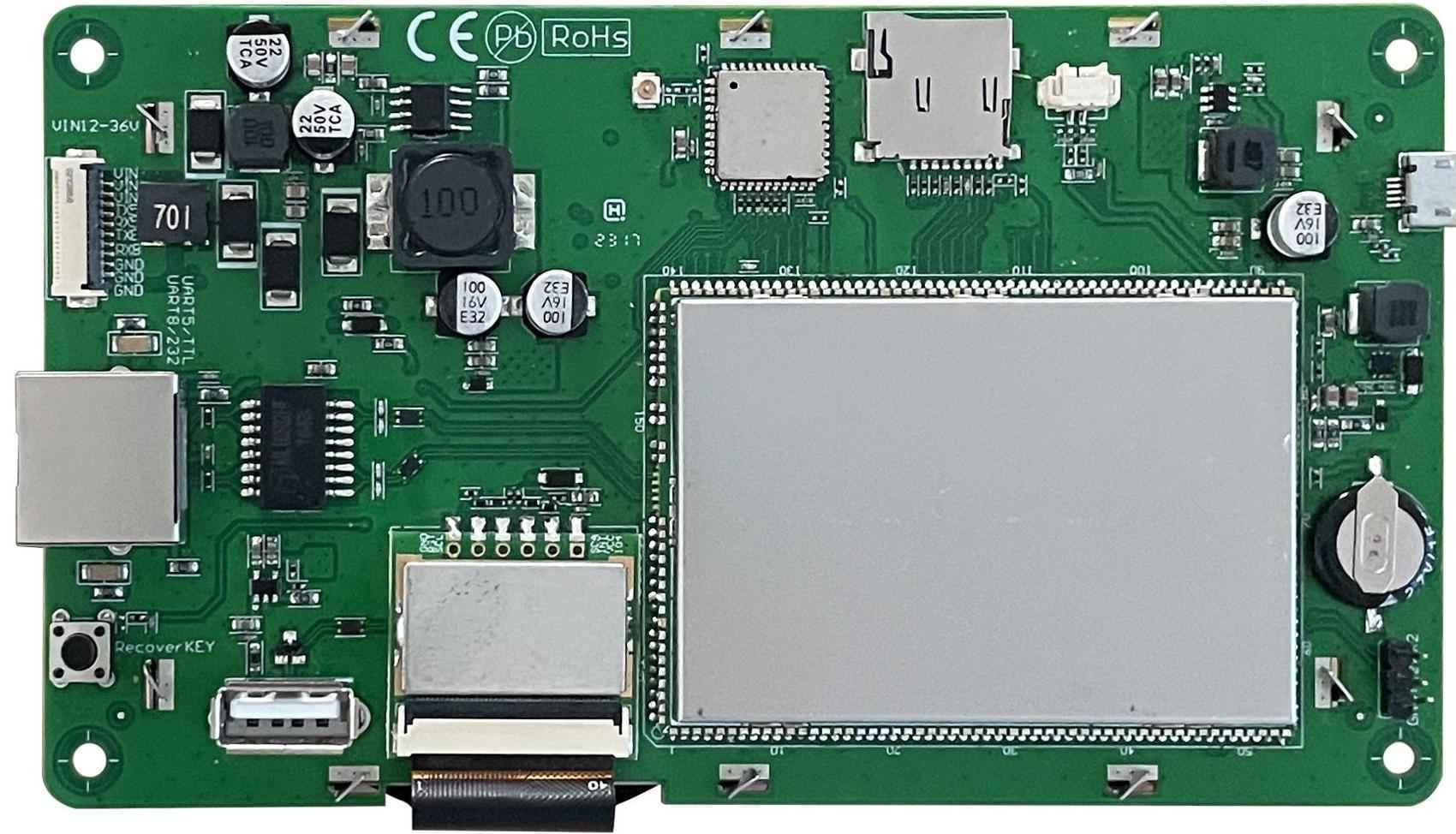

DMG80480T050_32WTC2

Master Control Parameters

Motherboard Level Industrial
CPU RK3566, Cortex-A55, quad-core
Kernel Version 4.19
OS Linux
FLASH 8Gbytes EMMC
RAM 2Gbytes LPDDR4

Display Parameters

Color 16.7M(16777216)colors
Panel Type IPS
Viewing Angle 85/85/85/85 (L/R/U/D)
Active Area (A.A.) 108.0mm (W)*64.8mm (H)
Visible Area (V.A.) 108.6mm (W)*65.4mm (H)
Resolution 800*480 Pixel
Backlight LED
Brightness 250nit

Voltage & Current

Voltage & Current
Power Voltage 12~36V, Typical:12V
Operation Current VCC = +12V, Backlight on, 370mA
VCC = +12V, Backlight off, 120mA
Recommended power supply: 12V 1A DC

Reliability Test

Reliability Test
Working Temperature -20~70℃, 60%RH at 12V voltage
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
Protective Paint Yes
ESD Air discharge±8KV; Contact discharge±6KV
EFT Group pulse interference ±2KV

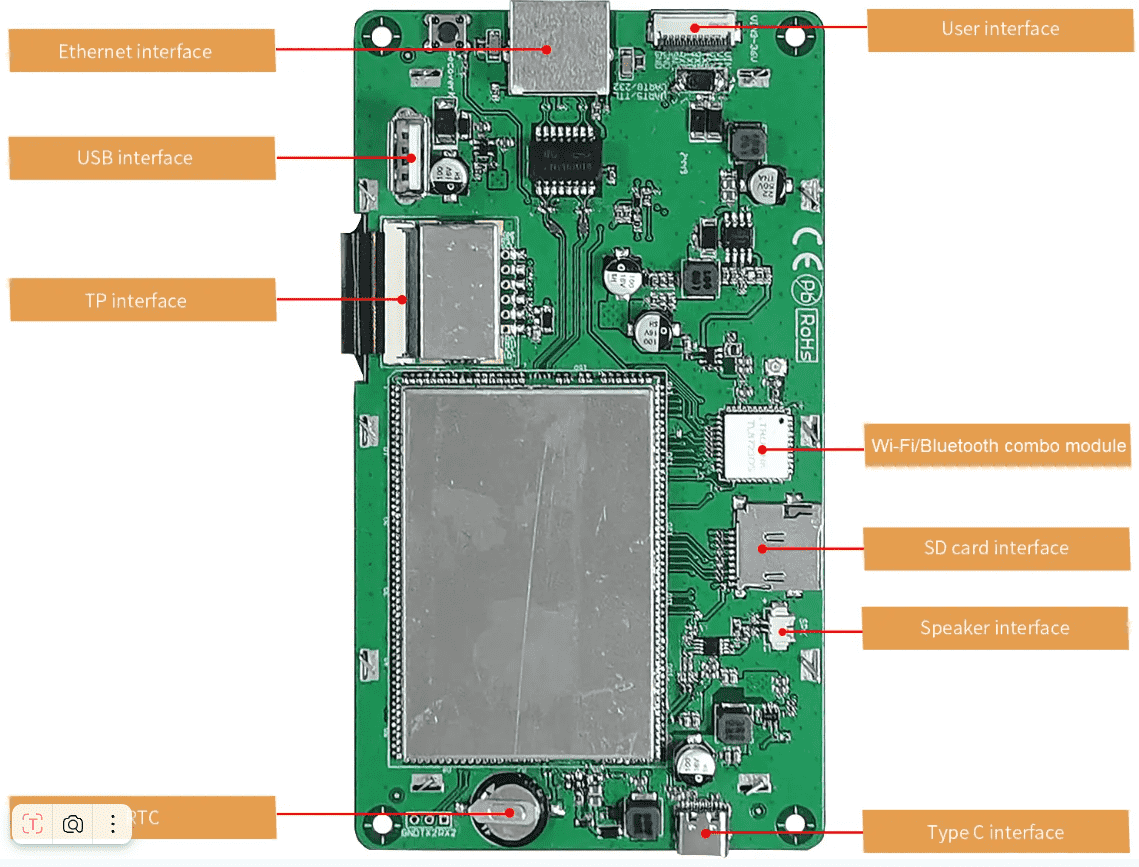

Peripheral Interface

COM 1-way RS232(UART8)
1-way TTL/COMS(UART5)
USB Interface HOST*1,OTG*1
Speaker Interface 2Pin_1.25mm interface
SD card Interface Drawer type card slot(Max 64G)
Ethernet Interface 10/100Mbps
WIFI Interface WIFI_ITM-WIFI-SD41,Bluetooth
RTC Super-capacitor for power. Accuracy: ±20ppm @25℃

Interface Parameters

Baud Rate 2400~230440bps, Typical value: 115200bps
Output Voltage
(TXD)
Output 1:  -5V (Typ.) ;    -3V(Max.)
Output 0:   5 V (Typ.);    3V(Min.)
Input Voltage
(RXD)
Input 1:     -5V (Typ.);  -15V(Min.)
Input 0 :     5V (Typ.);     15V(Max.)
Interface Support TTL/COMS,RS232 or RS485 level
Socket 10Pin_3.81mm Socket

Application

Схема сцены на системном экране




Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 5.0"
Разрешение 800×480
Срок жизни ≥ 20 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора: 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) 108.0*64.8
Область просмотра (View Area, V.A.) 108.6*65.4
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 143.4*80.8*25.1
Пользовательский интерфейс и периферия
Периферия WIFI Interface: WIFI_ITM-WIFI-SD41,Bluetooth
Напряжение и ток
Напряжение питания, В 12~36В, тип.12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12V, Backlight on 370mA . VCC = +12V, Backlight off - 120mA
Рабочая среда
Рабочая температура -20~70℃, 60%RH at 12V voltage
Температура хранения -30~80℃
Рабочая влажность 10%~90%RH
ESD test Air discharge±8KV; Contact discharge±6KV
EFT test Group pulse interference ±2KV
Интерфейс
Скорость передачи данных 2400~230440bps, Typical value: 115200bps
Выходное напряжение Output 1: -5V (Typ.); -3V(Max.) Output 0: 5V (Typ.); 3V(Min.)
Входное напряжение (RXD) Input 1: -5V (Typ.); -15V(Min.) Input 0: 5V (Typ.); 15V(Max.)
Входной интерфейс Support TTL/COMS, RS232 or RS485 level
SD card slot Drawer type card slot(Max 64G)
USB HOST*1, OTG*1 Другие товары
WLAN 10/100Mbps
RTC (Super-capacitor) Super-capacitor for power. Accuracy: ±20ppm @25℃
Разъем 10Pin_3.81mm Socket
Формат данных 1-way RS232 (UART8. 1-way TTL/COMS (UART5)
Динамик 2Pin_1.25mm interface
Память
Flash 8 Гбайт EMMC
Основные параметры управления
CPU RK3566, Cortex-A55, четырехъядерный процессор Другие товары
Datasheet
Datasheet Загрузить
Версия Datasheet 2023-05-22
Datasheet
Вес и габариты
Ширина (мм) 80.8
Вес (грамм) 185
Прочие
WiFi Есть Другие товары
Гарантия 1 год
Страна бренда Китай

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

dmg80480t050-40wtc.rar 3D-данные , 64.99 КБ
DMG80480T050_40WTC.pdf Datasheet , 2.09 МБ
DMG80480T050_40WTC DWIN 5" Linux ЖК-дисплей 800*480 промышленного класса с сенсорной ёмкостной панелью
