DMG48270S043_03W DWIN T5L1 UART HMI 4.3" TN ЖК-дисплей для суровых условий окружающей среды
DMG48270S043_03W DWIN T5L1 UART HMI 4.3" TN ЖК-дисплей для суровых условий окружающей среды фото 2
DMG48270S043_03W DWIN T5L1 UART HMI 4.3" TN ЖК-дисплей для суровых условий окружающей среды фото 3
DWIN
Отзывов: 0
Артикул: DMG48270S043_03WTC

Описание товара:

DWIN T5L1 UART HMI 4.3" наружный TN-TFT ЖК-дисплей для суровых условий окружающей среды
DMG48270S043_03W

ASIC T5L1 TN-TFT-LCD 4.3 дюйма, разрешение 480*272 пикселей, 16.7М ​​цветов, нормальный угол обзора, CTP с защитой от ультрафиолета и функцией AG, способный работать в сверхшироком диапазоне температур от -40 до 85 ℃, конформное покрытие, поддержка связи RS232 и RS485, высокая яркость 650/750 нит, для применения на открытом воздухе в суровых условиях

  • 4.3 дюйма, разрешение 480*272 пикселей, 16.7М цветов, TN-TFT-LCD, нормальный угол обзора.
  • CTP с защитой от ультрафиолета и функцией AG.
  • Способен работать в сверхшироком диапазоне температур от -40 до 85 ℃ с конформным покрытием.
  • Поддержка связи RS232 и RS485.
  • Высокая яркость 650 нит.
  • На базе T5L1, работающая под управлением системы DGUS II.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Степень применения
Применение в суровых условиях
3D-данные
Загрузить
Диагональ
4.3"
Разрешение
480×272
Срок жизни
≥ 30 000ч
Яркость
650 nit
Анти-УФ
Да
Защитное покрытие
Есть
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара


DMG48270S043_03W

ASIC T5L1 TN-TFT-LCD 4.3 дюйма, разрешение 480*272 пикселей, 16.7М ​​цветов, нормальный угол обзора, CTP с защитой от ультрафиолета и функцией AG, способный работать в сверхшироком диапазоне температур от -40 до 85 ℃, конформное покрытие, поддержка связи RS232 и RS485, высокая яркость 650/750 нит, для применения на открытом воздухе в суровых условиях. На базе T5L1, работающая под управлением системы DGUS II.

DMG48270S043_03W
Аксессуары

T5L1 ASIC Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times
Display
Color 24-bit 8R8G8B
LCD Type TN-TFT-LCD
Viewing Angle Nornal viewing angle, 70°/70°/50°/70°(L/R/U/D)
Display Area（A.A） 95.04mm (W)×53.86mm (H)
Resolution 480x272
Backlight LED
Brightness DMG48270S043_03WTC: 650nit
DMG48270S043_03WTR: 650nit
DMG48270S043_03WN: 750nit
Touch parameters
Type CTP (Capacitive touch panel)
Structure G+FF structure with surface cover of tempered glass
Touch Mode Support point touch and drag
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch

Type RTP (Resisitive touch panel)
Structure ITO film + ITO glass
Touch Mode Support point touch and drag
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch
Voltage & Current
Power Voltage 6~36V
Operation Current VCC = +12V, 12V@25℃, 160mA
VCC = +12V, 12V@-40℃, 600mA
Reliability Test
Working Temperature -40~85℃
Storage Temperature -40~85℃
Working Humidity 10%~90%RH
Anti-UV(TP) YES
Conformal Coating YES
Aging Test 72 hours high temperature charged aging at 50℃
Interface
LCM interface FPC60_0.5mm, LVDS interface
CTP interface COB structure, IIC interface
RTP interface 4Pin_1.0mm interface
Baudrate 3150~3225600bps
Output Voltage Output 1; -5.0~-3.0 V
Output 0; 3.0~5.0 V
Input voltage
（RXD） 		Input 1; -15.0~-5.0V
Input 0; 5.0~15.0V
Interface UART2: N81
UART4: N81/E81/O81/N82 4 modes (OS configuration)
UART5: N81/E81/O81/N82 4 modes (OS configuration)
User Interface 8Pin_2.0mm (RS232)
2Pin_2.0mm (RS485)
Flash 32MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
SD interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS
kernel and make the product return to normal.

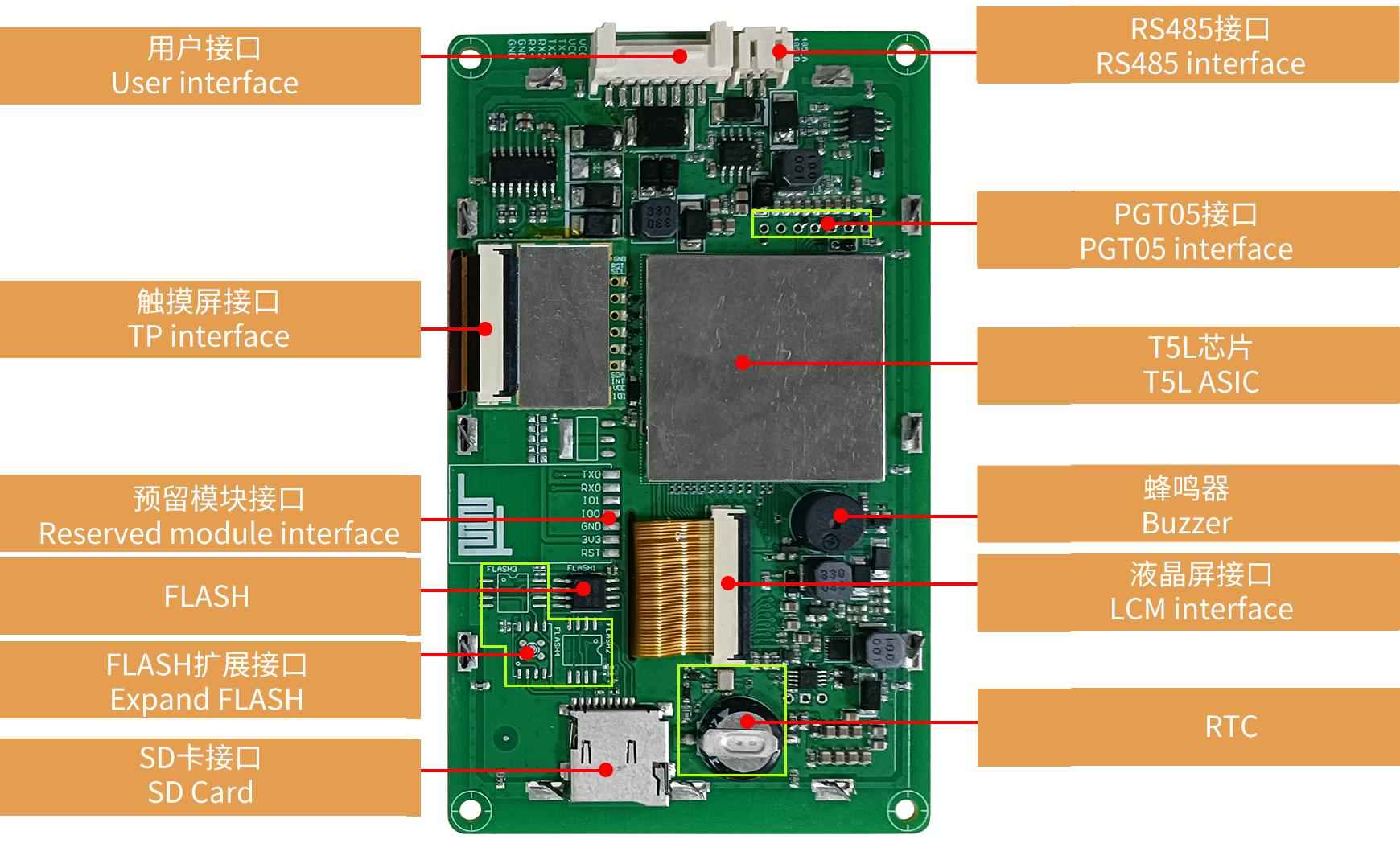

Peripheral

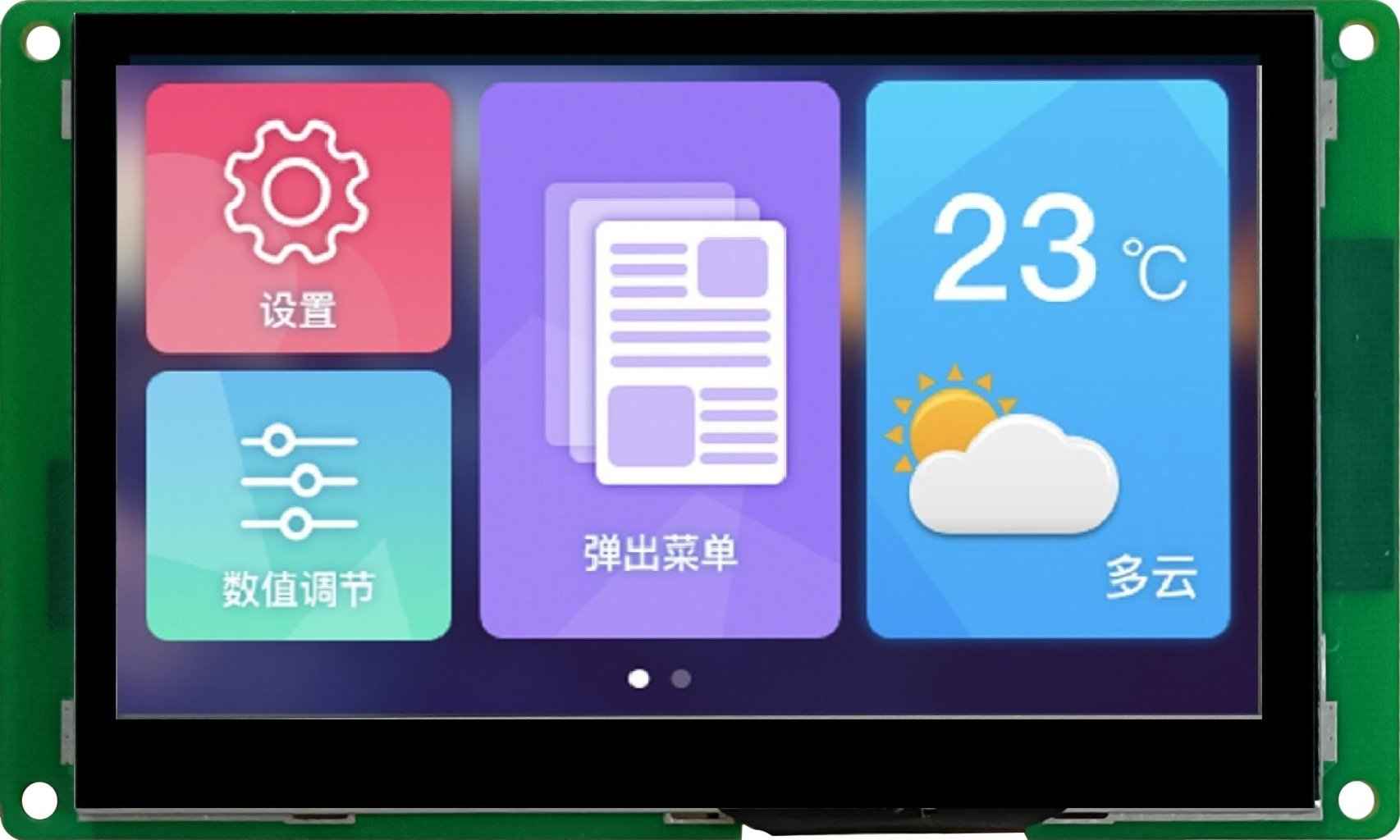

DMG48270S043_03WTC Capacitive touch screen,Buzzer, RTC

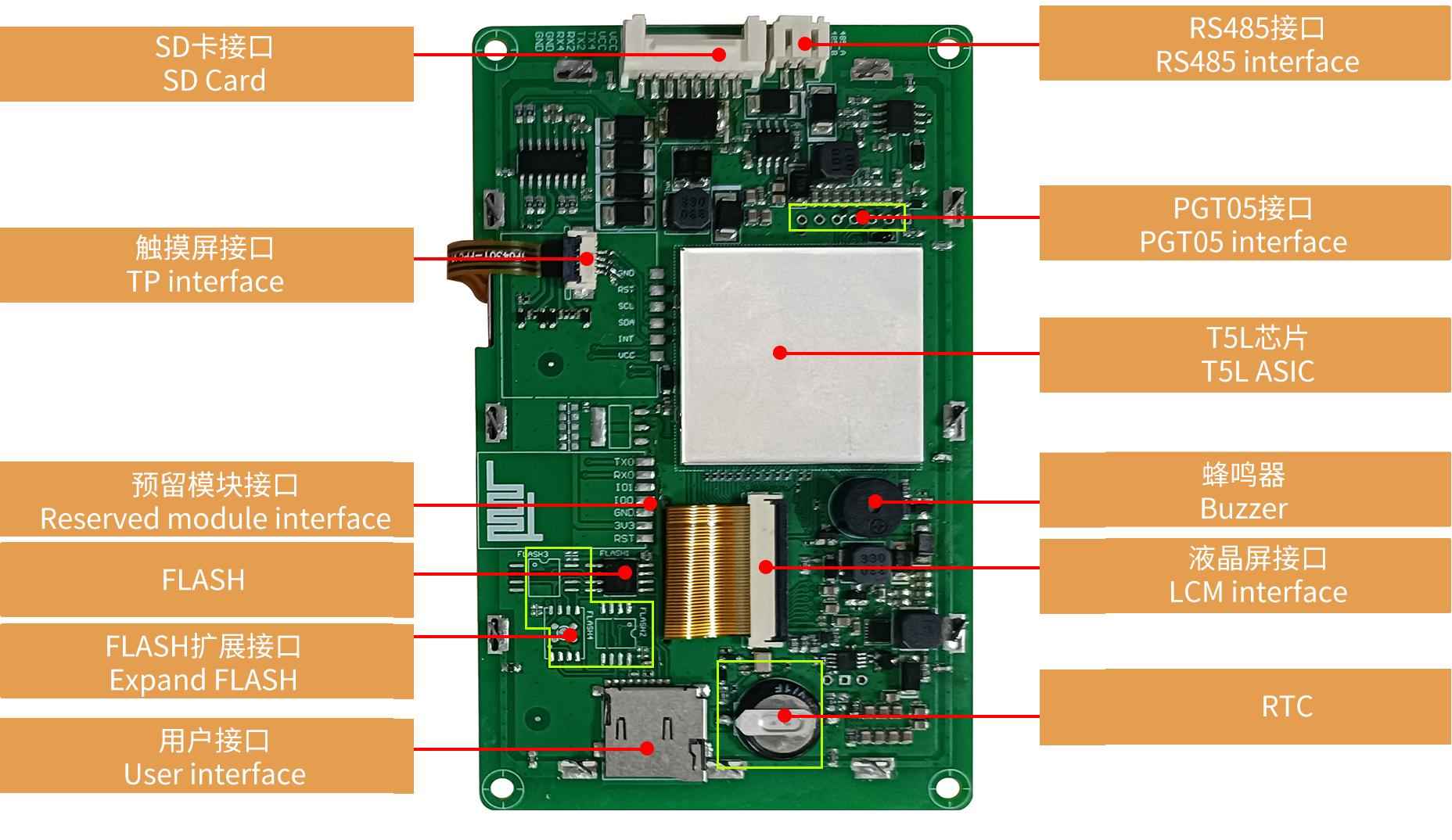

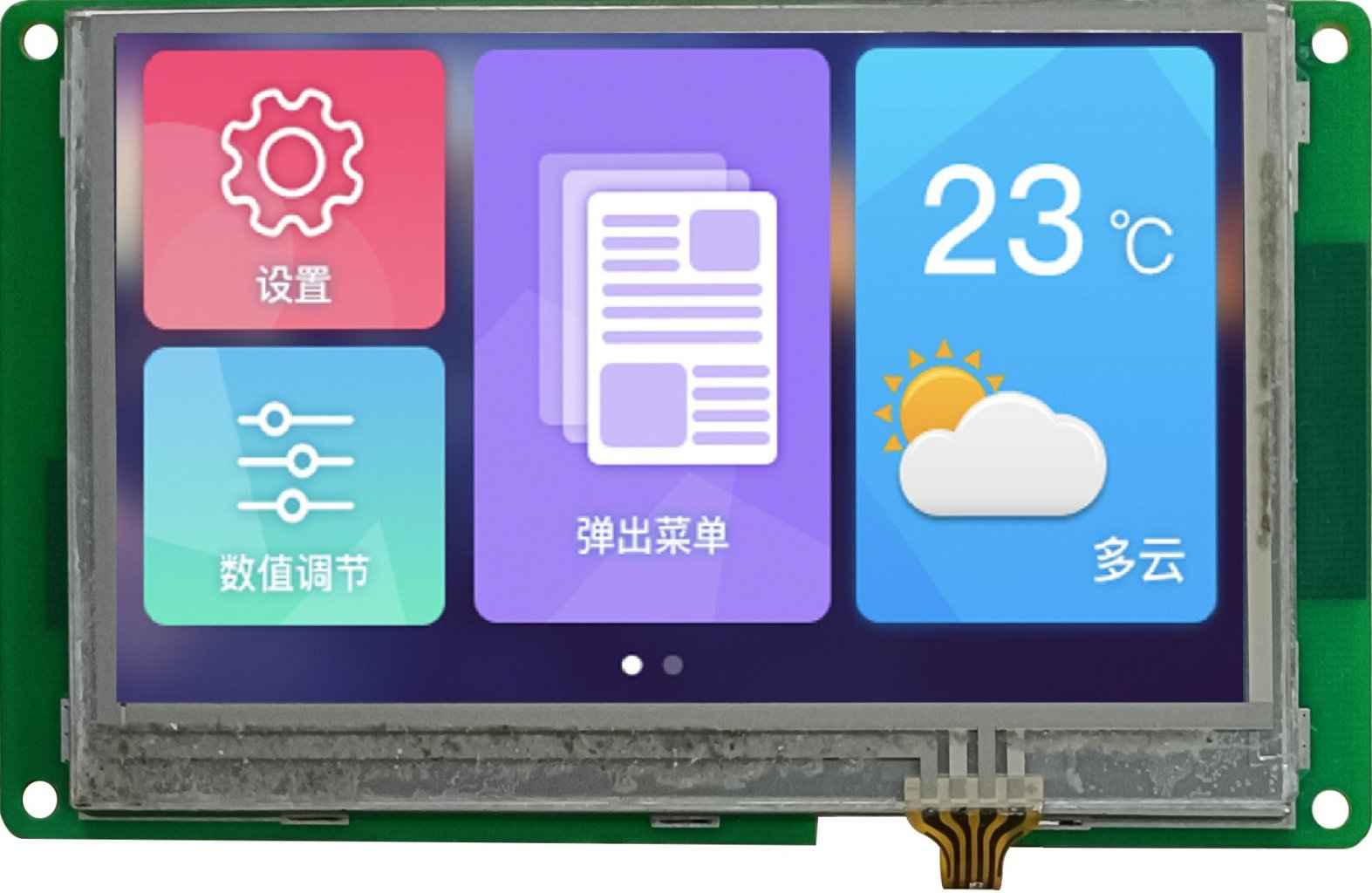

DMG48270S043_03WTR Resistive touch screen,Buzzer, RTC

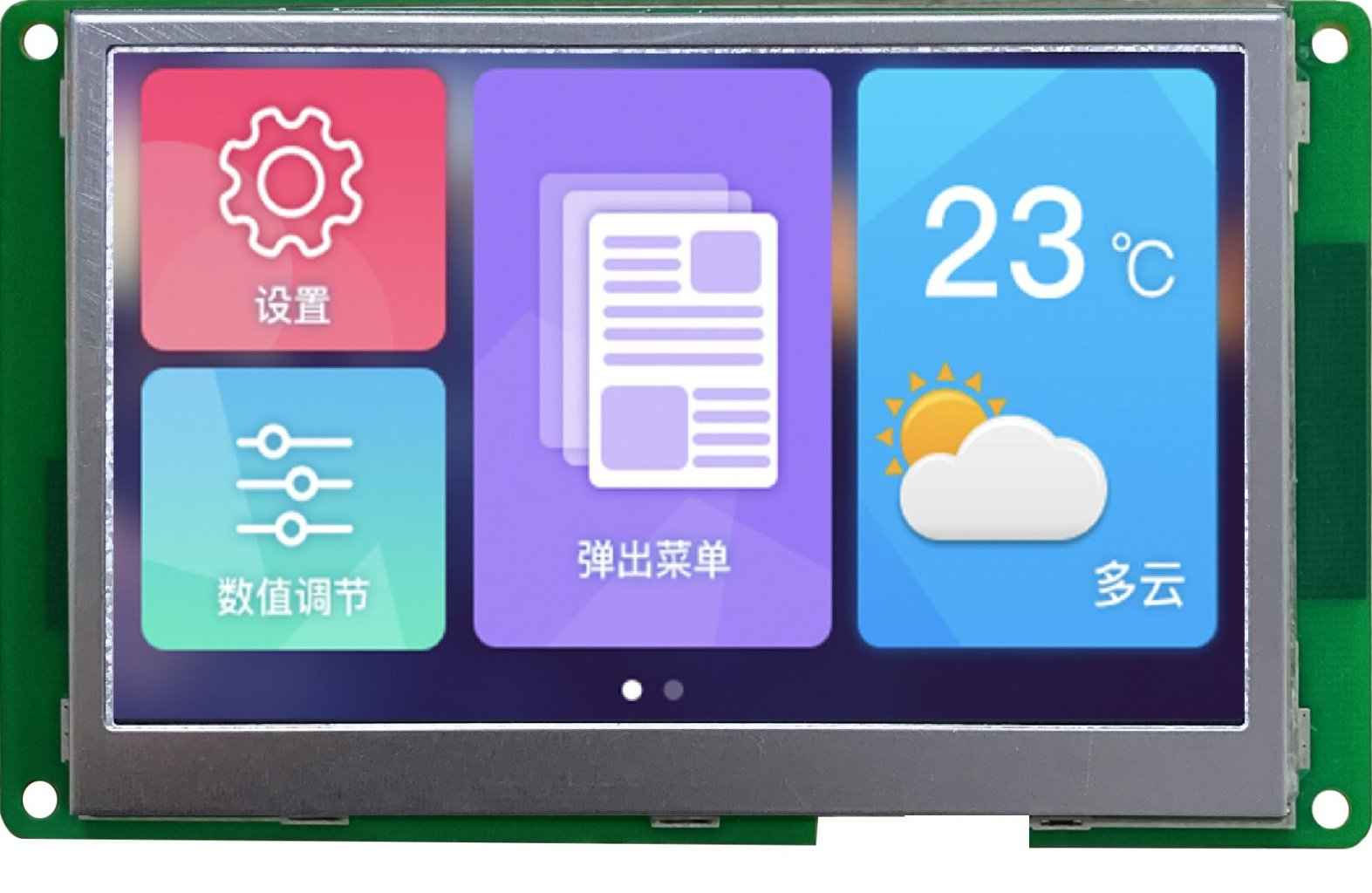

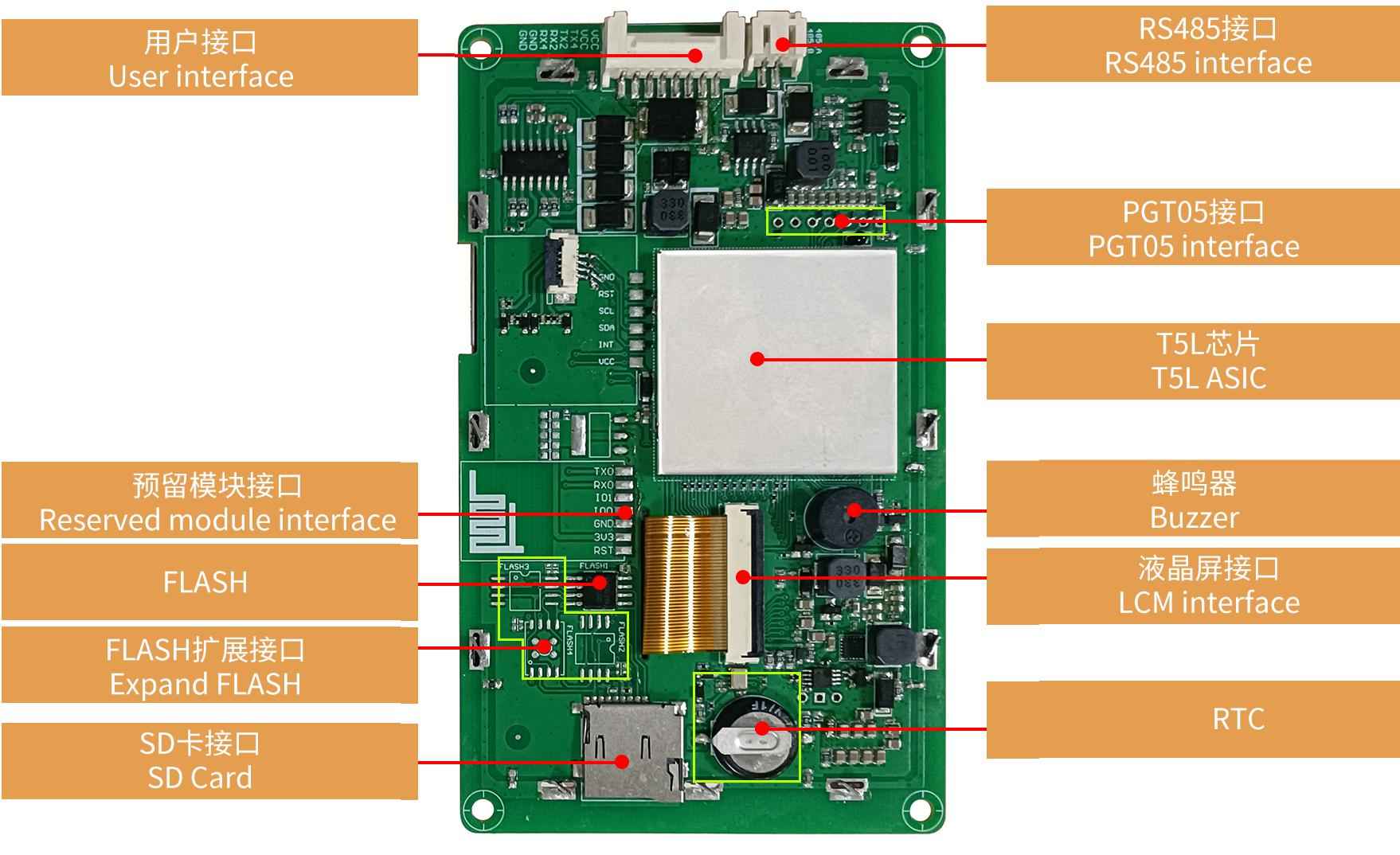

DMG48270S043_03WN No touch screen,Buzzer, RTC
Application

工业级别应用图片共用 商业级别应用图片共用

Function working principle共用 开发流程描述8 PIN 2.0

Характеристики

Основные параметры
Степень применения Применение в суровых условиях
Анти-УФ Да
Защитное покрытие Есть
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 4.3"
Разрешение 480×272
Срок жизни ≥ 30 000ч
Яркость 650 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Яркость _WTC: 650nit / _WTR: 650nit / _WN: 750nit
Угол обзора（V.A.) Нормальный угол обзора, 70°/70°/50°/70°(L/R/U/D)
Область отображения (Active Area, A.A.) 95.04×53.86
Область просмотра (View Area, V.A.) 96.54×55.36
Подсветка LED
Яркость 650 nit
Размеры
Установочные размеры, мм 106.50 (+0.3)×68.30 (+0.3)
Размеры (ШxВxГ), мм 121.93×73.15×14.00
Пользовательский интерфейс и периферия
Периферия DMG48270S043_03WTC Capacitive touch screen,Buzzer, RTC / DMG48270S043_03WTR Resistive touch screen,Buzzer, RTC / DMG48270S043_03WN No touch screen,Buzzer, RTC
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Структура G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Срок жизни LED Более 1 000 000 касаний
Тип Touch RTP (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 95%
Напряжение и ток
Напряжение питания, В 6~36
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12V, 12V@25℃, 160mA . VCC = +12V, 12V@-40℃, 600mA
Рабочая среда
Рабочая температура -40~85℃
Температура хранения -40~85℃
Рабочая влажность 10%~90% RH
Тест на старение 72 часа старения при высокой температуре при 50 ℃
Интерфейс
LCM интерфейс FPC60 0,5мм, интерфейс LVDS
RTP интерфейс 4Pin_1.0mm interface
CTP интерфейс COB structure, IIC interface
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход: -5.0~ -3.0В. Выход 0: 3.0~5.0В
Входное напряжение (RXD) Вход 1: -15.0~-5.0В. Вход 0: 5.0~15.0В
Входной интерфейс UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)
Пользовательский интерфейс 8Pin_2.0mm (RS232) .2Pin_2.0mm (RS485)
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Интерфейс UART2: N81UART4: N81/E81/O81/N82 4 modes (OS configuration)UART5: N81/E81/O81/N82 4 modes (OS configuration)
PGT05 интерфейс Когда продукт выходит из строя случайно, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние.
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработано компанией DWIN. Массовое производство в 2019 году, 1 Мбайт флэш-памяти на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2022-09-27
Datasheet
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG48270S043_03WTC
