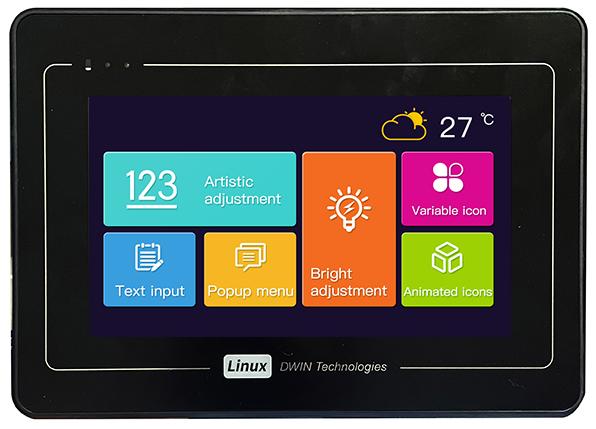

DMT10600T070_37W DWIN 7" Linux HMI TFT-IPS-LCD с сенсорной CTP/CTR панелью в корпусе промышленного класса
DMT10600T070_37W DWIN 7" Linux HMI TFT-IPS-LCD с сенсорной CTP/CTR панелью в корпусе промышленного класса фото 2

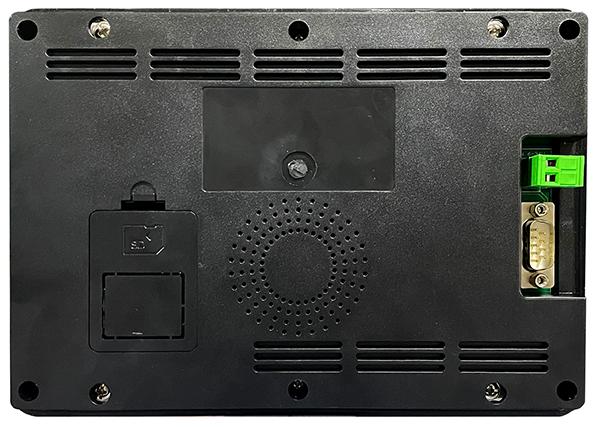

DMT10600T070_37W DWIN 7" Linux HMI TFT-IPS-LCD с сенсорной CTP/CTR панелью в корпусе промышленного класса фото 3
DWIN
Товар участвует в акции:
DWIN
Отзывов: 0
Артикул: DMT10600T070_37WTC

Описание товара:

  • DMT10600T070_37WTC DWIN 7" Linux HMI TFT-IPS-LCD с сенсорной CTP/CTR панелью в корпусе промышленного класса.
  • Интеллектуальный дисплейный терминал промышленной системы Linux, запущенный компанией DWIN на базе AM3352, с процессором с плавающей запятой и графическим процессором, работающий под управлением ОС Linux4.4.1.
  • Доступно для многоязычной библиотеки векторных шрифтов, библиотеки изображений и аудиотеки.
  • Совместимость с разработкой программного обеспечения для настройки DWIN HMI и разработкой QT, а также предоставление среды разработки QT.
  • Совместимость с подключением сетевого кабеля к ПК для загрузки проекта обновления.
  • Совместимость с управлением межсоединениями с обычными ПЛК, такими как Siemens, Mitsubishi, Panasonic и т.д.
  • Доступны порты RS232 и RS422 для подключения и связи с внешними устройствами.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
3D-данные
Загрузить
Диагональ
7.0"
Разрешение
1024×600
Срок жизни
≥ 30 000ч
Яркость
250 nit
Цветность
16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея
IPS, TFT LCD
Яркость
_38WTC: 250nit / _38WTR: 200nit
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN 7" Linux HMI TFT-IPS-LCD с сенсорной CTP/CTR панелью в корпусе промышленного класса
DMT10600T070_37WTC

DMT10600T070_37WTC

Master Control Parameters

Mainboard Level Industrial grade
CPU 1 core 800MHz ARM Cortex-A8
OS Linux 4.4.1
FLASH   256 Mbytes NAND FLASH
RAM   512Mbytes DDR3 SDRAM

Display Parameters

Color 16.7M colors
LCD Type IPS
Viewing Angle Wide viewing angle, 85°/85°/85°/85° (L/R/U/D)
Display Area（A.A） 154.20mm (W)×85.88mm (H)
Resolution 1024×600 Pixel
Backlight LED
Brightness 250nit

Voltage & Current

Power Voltage 6~36V
Operation Current VCC = +12V, Backlight on,200mA
VCC = +12V, Backlight off,80mA

Reliability Test

Working Temperature -20~70℃
Storage Temperature -30~880℃
Working Humidity 10%~90%RH

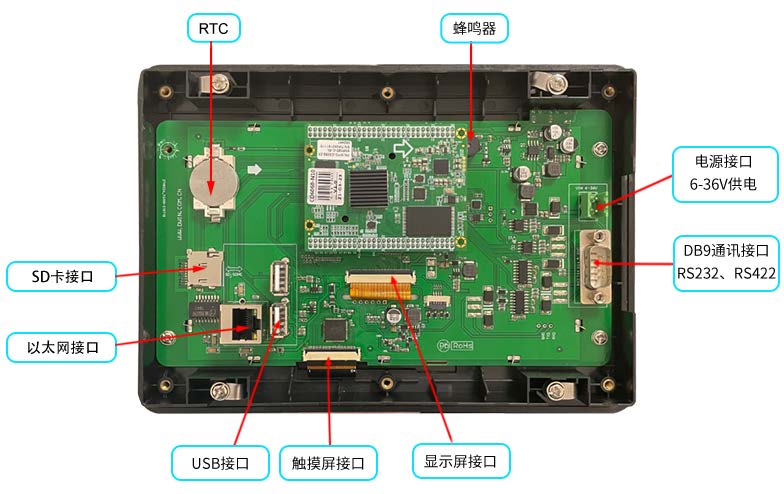

Peripherna Interface

Interface 2 RS232   UART1 & UART4
1 RS422    A、B、Z、Y used simultaneously
USB interface  HOST*2
SD card Drawer type card slot（Max 64G）

Interface Parameters

Baudrate 3150~3225600bps Type115200
Output Voltage Output 1, Iout = 1mA;-5~-3 V
Output 0, Iout =-1mA;3~5V
Input Voltage
（RXD）  		Input 1， Iin = 1mA；-15~-5V
Input 0， Iin = -1mA；5~15V
Interface RS422*1(A.B.Y.Z)
User Interface 2Pin-3.81mm Socket

Application

1 (3)
1 (4)


Характеристики

3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 7.0"
Разрешение 1024×600 Другие товары
Срок жизни ≥ 30 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость _38WTC: 250nit / _38WTR: 200nit
Угол обзора（V.A.) Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) 154.20×85.88
Область просмотра (View Area, V.A.) 155.0×87.5
Подсветка LED
Яркость 250 nit
Напряжение и ток
Напряжение питания 6~36 В
Рабочий ток VCC = +12В, подсветка включена, 200 мА. VCC = +12В, выкл., 80 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30℃~80℃
Рабочая влажность 10%~90% относительной влажности
ESD test Air discharge±8KV
EFT test Group pluse interference ±2KV
Интерфейс
Скорость передачи данных 3150~3225600 бит/с Тип. 115200 бит/с
Выходное напряжение Output1: -5.0V~3.0V. Output0: 3.0V~5.0V
Входное напряжение (RXD) Input 1: -15.0V~5.0V. Input 0: 5.0V-15.0V
Входной интерфейс UART2 & UART6, UART3
Пользовательский интерфейс 2Pin-разъем 3.81 мм
SD Drawer type card slot(Max 64G)
Разъем 2Pin_3.80mm socket, DB9 interface
USB ХОСТ*2 Другие товары
Интерфейс RS232*2, RS422**1 (A.B.Y.Z)
RTC (Super-capacitor) Super-capacitor RTC, Accuracy: ±20ppm @25℃
Память
RAM Memory 1 Gbytes DDR3
Flash память 8Gbytes EMMC5.0
Основные параметры управления
CPU 1 ядро 800 МГц ARM Cortex-A8 Другие товары
OS Linux3.10 Другие товары
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-08-18
Datasheet
Сенсорные параметры
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Прочие
Гарантия 1 год
Страна бренда Китай
Гарантийный срок 1 год
Страна производства Китай
Артикул DMT10600T070_37WTC
