DMG10600C101_40WTC DWIN 10.1" ЖК-дисплей Linux 4.19 1024*600 коммерческого класса с сенсорной ёмкостной панелью
DMG10600C101_40WTC DWIN 10.1" ЖК-дисплей Linux 4.19 1024*600 коммерческого класса с сенсорной ёмкостной панелью фото 2
DWIN
Отзывов: 0
Артикул: DMG10600C101_40WTC

Описание товара:

  • DMG10600C101_40WTC DWIN 10.1" емкостный дисплей Linux 4.19 1024*600 коммерческого класса с сенсорной ёмкостной панелью
  • Коммерческий интеллектуальный дисплейный терминал Linux на базе RK3566, версия Linux 4.19.
  • 10.1-дюймовый, разрешение 1024 * 600 пикселей, 16.7М цветов, IPS-TFT-LCD, широкий угол обзора, CTP.
  • Используйте среду QT для вторичной разработки.
  • Доступно для многоязычной библиотеки векторных шрифтов, библиотеки изображений, видеотеки и аудиотеки.
  • Совместим с подключением сетевого кабеля к ПК для загрузки проекта обновления.
  • Доступен порт RS232 и RS485 для подключения и обмена данными с внешними устройствами.

Характеристики:
Все характеристики
Степень применения
Коммерческий класс
Диагональ
10.1"
Разрешение
1024×600
Срок жизни
≥ 20 000ч
Яркость
200 nit
Защитное покрытие
Есть
Размеры (ШxВxГ), мм
257.81*148.08*23.20
Вес нетто
620
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN 10.1" ЖК-дисплей Linux 4.19 1024*600 коммерческого класса с сенсорной ёмкостной панелью
DMG10600C101_40WTC

DMG10600C101_40WTCMaster Control Parameters

Motherboard level Commercial
CPU RK3566, Cortex-A55, quad-core
Kernel version 4.19
OS Linux
FLASH 8Gbytes EMMC
RAM 2Gbytes LPDDR4

Display Parameters

Properties Parameters
Color 16.7M(16777216)colors
Panel Type IPS
Viewing Angle 85°/85°/85°/85°(L/R/U/D)
Active Area (A.A.) 222.72mm (W)*125.28mm (H)
Resolution 1024*600 Pixel
Backlight LED
Brightness 200nit

Voltage & Current

Power Voltage 6~36V
Operation Current VCC = +12V, Backlight on  (430 mA)
VCC = +12V, Backlight off  (160 mA)
Recommended power supply: 12V 1A DC

Reliability Test

Working Temperature -10~60℃, 60%RH at 12V voltage
Storage Temperature -20~70℃
Working Humidity 10%~90%RH
Protective Paint Yes
ESD Air discharge ± 4KV, Contact discharge ± 4K

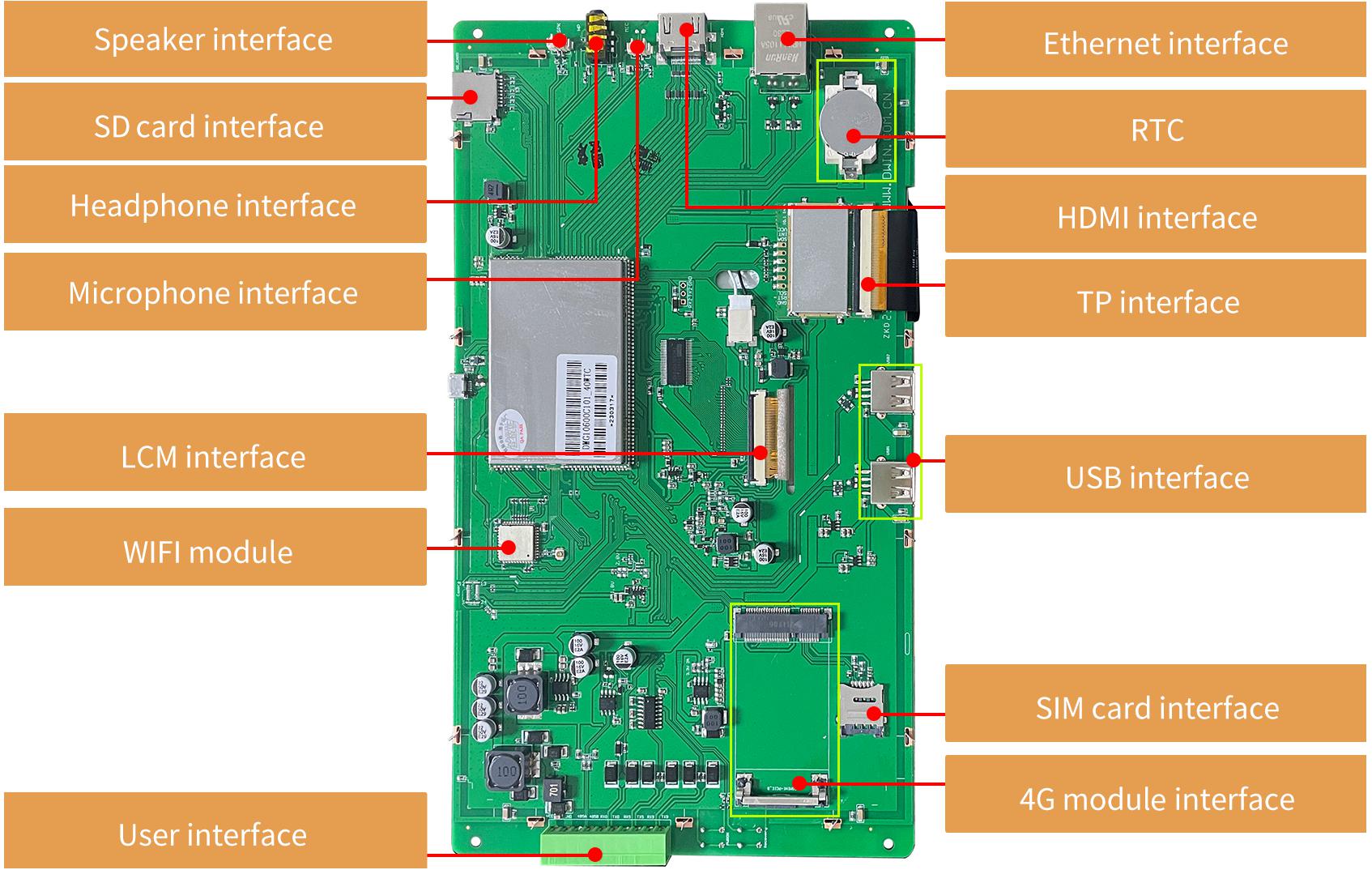

Peripheral Interface

COM UART5 & UART9
UART8
UART0 (Debug interface)
USB interface HOST*2, OTG*1
Headphone interface 3.5mm spacing interface
Speaker interface 2Pin_1.25mm interface
Microphone interface 2Pin_1.25mm interface
Camera interface USB, Not supported by Mipi
SD card slot Drawer type card slot (Max 64G)
LAN interface 10/100Mbps
HDMI interface -
WIFI module WIFI_ITM-WIFI-SD41,Bluetooth
RTC Button cell for power supply. Accuracy: ±20ppm @25℃

Interface Parameters

UART1/4 baud rate 2400~230440bps, typical value: 115200bps
UART output voltage (TXD) Output 1; Type:-5 V
Output 0; Type:5 V
UART input voltage (RXD) Input 1; Type:-5 V
Input 0; Type:5 V
UART3 baud rate 2400~921600bps, typical value: 115200bps
UART output voltage level
(V_AB) 		Output 1; Type: 2.5V-5 V
Output 0; Type: -5 V--2.5V
UART input voltage level
(V_AB) 		Input 1; Type: 0-2.5 V
Input 0; Type: -2.5--0.2V
Interface Support TTL/COMS, RS232 or RS485 level
Socket 10Pin_3.81mm Socket

Application

1

12 (1)


Характеристики

Основные параметры
Степень применения Коммерческий класс
Защитное покрытие Есть
Дисплей
Диагональ 10.1"
Разрешение 1024×600
Срок жизни ≥ 20 000ч
Яркость 200 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.) 222.72*125.28
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 257.81*148.08*23.20
Вес нетто 620
Пользовательский интерфейс и периферия
Периферия LAN interface 10/100Mbps / Microphone interface 1-way 2Pin_1.25mm interface / Headphone interface 1-way 3.5mm spacing interface
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 6...36В тип. 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12V, Backlight on - 430mA. VCC = +12V, Backlight off - 160mA
Рабочая среда
Рабочая температура -10...60 ℃
Температура хранения -20...70 ℃
Рабочая влажность 10...90% RH тип. 60%
Interface
RS485 Есть
Интерфейс
Скорость передачи данных 2400~230440bps, typical value: 115200bps
Выходное напряжение Output 1; Type:-5 V Output 0; Type:5 V
Входное напряжение (RXD) Input 1; Type:-5 V Input 0; Type:5 V
Входной интерфейс Support TTL/COMS, RS232 or RS485 level
Пользовательский интерфейс UART5 & UART9, UART8, UART0 (Debug interface)
SD card slot Drawer type card slot(Max 64G)
USB HOST*2, OTG*1 Другие товары
Интерфейс Support TTL/COMS, RS232 or RS485 level
SIM card slot Drawer type card slot
WIFI interface WIFI_ITM-WIFI-SD41,Bluetooth
HDMI interface Есть
4G module Not configured (Configurable for 4G module) Другие товары
WLAN 10/100Mbps
Интерфейс камеры USB, Not supported by Mipi Другие товары
RTC (Super-capacitor) Кнопочная ячейка для питания. Точность: ±20 ppm при 25℃
Разъем 10Pin_3.81mm Socket
Формат данных 2-way RS232. 1-way RS485. 1-way TTL/COMS (Debug interface)
Интерфейс динамика 2Pin_1.25mm Другие товары
Интерфейс для наушников 3.5mm spacing interface
Выходное напряжение (V_AB) Output 1: Type: 2.5V-5V. Output 0: Type: -5 V-2.5V
Входное напряжение (V_AB) Input 1: Type: 0-2.5 V Input 0: Type: -2.5--0.2V
Память
RAM Memory 2 Gbytes DDR3
Flash 8 Гбайт EMMC
Основные параметры управления
CPU RK3566, Cortex-A55, четырехъядерный Другие товары
Datasheet
Datasheet Загрузить
Версия Datasheet 2023-02-24
Datasheet
Вес и габариты
Высота (мм) 23.2
Ширина (мм) 148.08
Вес (грамм) 620
Прочие
Гарантия 1 год
Страна бренда Китай

C этим товаром искали

DMG10600C101_40WTC

Похожие товары (8)

Такого товара не существует

Файлы

Datasheet [Datasheet]
DMG10600C101_40WTC.pdf Datasheet , 2.39 МБ
