DMT10600T070_36W DWIN 7" Linux 5.4 IPS ЖК-дисплей в корпусе промышленного класса

( 0 отзывов)

Артикул:

9 305.11 ₽

Тип Touch-панели [Сенсорные параметры]

Яркость [Дисплей]

200 nit
250 nit
-

шт

Задать вопрос

Узнать о снижении цены В план покупок

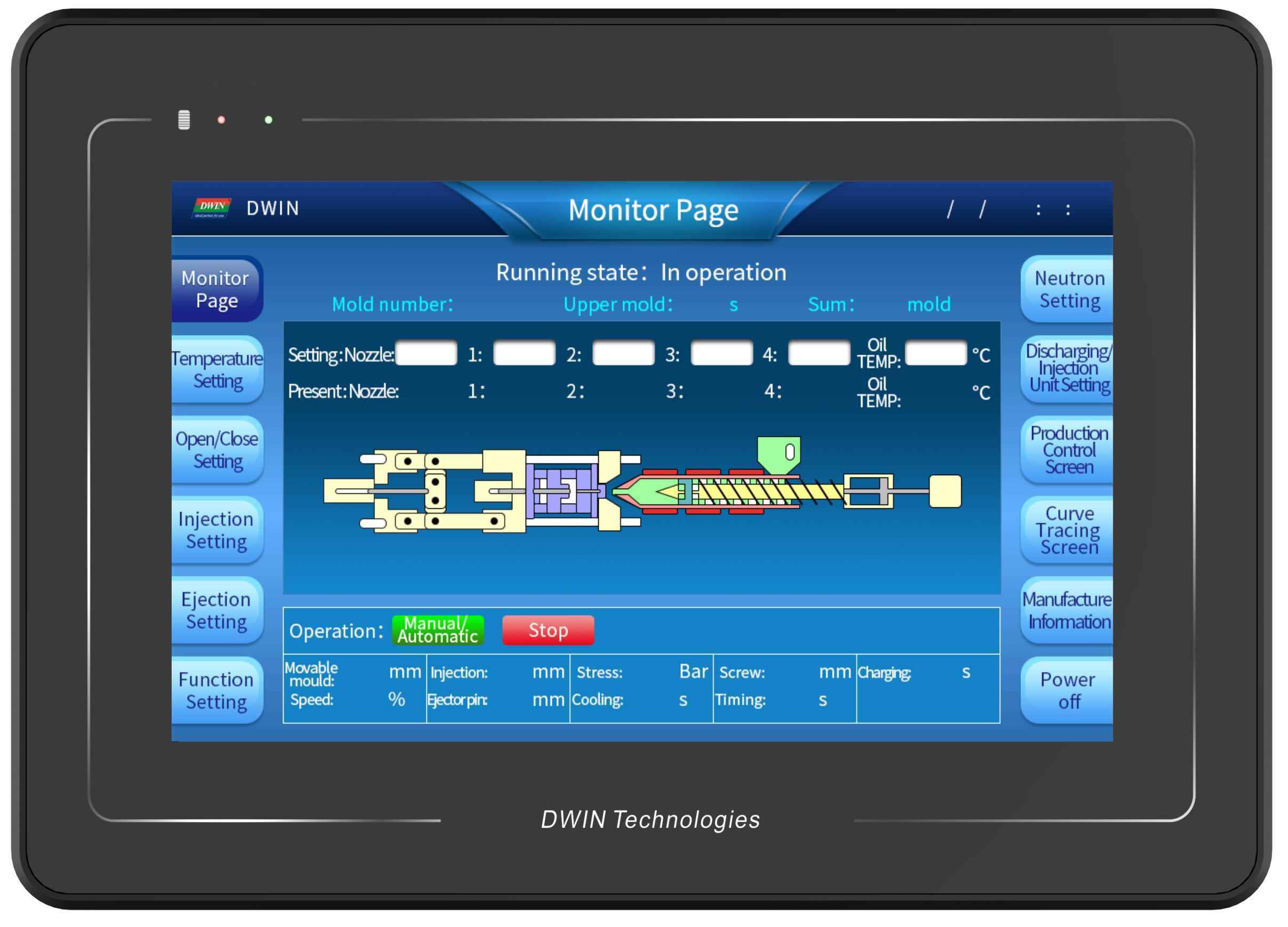

DMT10600T070_36W DWIN 7" Linux 5.14 HMI TFT-IPS-LCD с сенсорной CTP/CTR панелью в корпусе промышленного класса.
Промышленный интеллектуальный дисплейный терминал Linux на базе T113, работающий под управлением операционной системы Linux5.4.
7.0 дюймов, разрешение 1024*600 пикселей, 16,7 млн цветов, IPS-TFT-LCD, широкий угол обзора, емкостной / резистивный сенсорный экран, с оболочкой.
Используйте среду QT для вторичной разработки.
Доступно для многоязычной библиотеки векторных шрифтов, библиотеки изображений, видеотеки и аудиотеки.
Совместимо с подключением сетевого кабеля к ПК для загрузки проекта обновления.
Доступны порты RS232, RS485, CAN и Ethernet для подключения и взаимодействия с внешними устройствами.

Описание Характеристики Отзывы Документы Склады

DWIN 7" Linux HMI 5.14 TFT-IPS-LCD с сенсорной CTP/CTR панелью в корпусе промышленного класса
DMT10600T070_36W

Master Control Parameters

Properties	Parameters
Motherboard Level	Industrial
CPU	Dual-core ARM CortexTM-A7 Processor
OS	Linux5.4
FLASH	8GBytes EMMC
RAM	128MBytes DDR3

Display Parameters

Properties	Parameters	Description
Color	16.7M (16777216) colors	24 bit color 8R8G8B
Panel Type	IPS	IPS process, TFT LCM with wide viewing angle
Viewing Angle	85/85/85/85 (L/R/U/D)	Best view: symmetrical
Active Area (A.A.)	154.2mm (W)*85.88mm (H)	-
View Area (V.A.)	155.0mm (W)*87.5mm (H)	-
Resolution	1024*600	Available for 0°/90°/180°/270°rotated display
Backlight	LED	≥30000H (time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness)
Brightness	250nit	100 levels adjustment(It's not recommended to set brightness to 1%~30% of the maximum, which may lead to LCD flicker)
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time.

Voltage & Current

Properties	Conditions	Min	Typ.	Max	Unit
Power Voltage	-	8.0	12.0	23	V
Operation Current	VCC = +12V, Backlight on	-	270	-	mA
Operation Current	VCC = +12V, Backlight off	-	120	-	mA
Recommended power supply: 12V 1A DC

Reliability Test

Properties	Conditions	Min	Typ.	Max	Unit
Working Temperature	60%RH at 12V voltage	-20	25	70	℃
Storage Temperature	-	-30	25	80	℃
Working Humidity	25℃	10%	60%	90%	RH
Conformal Coating	Yes
ESD	Air discharge±8KV
EFT	Group pulse interference ±2KV
Protective Level	IP65 (Front)

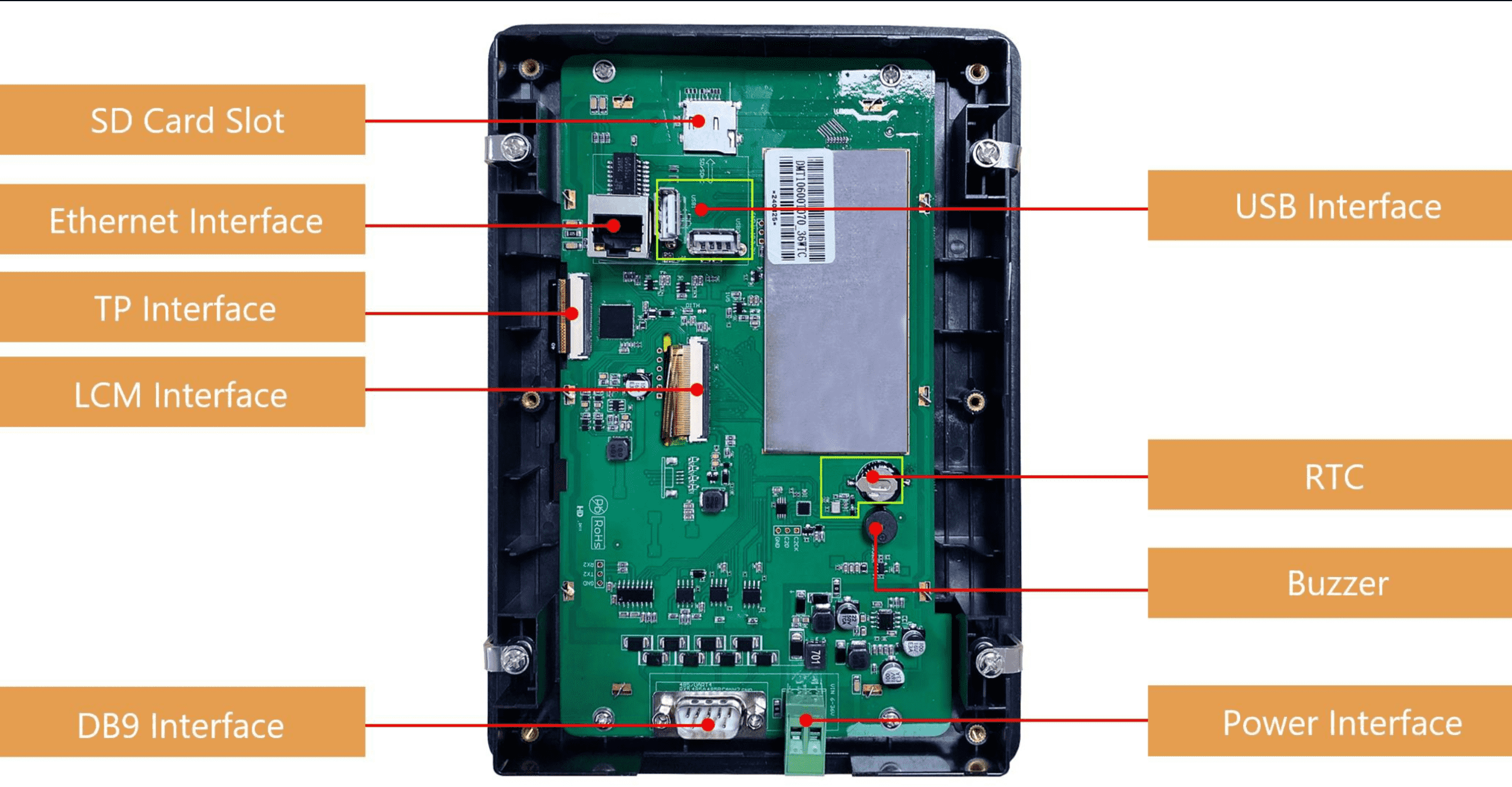

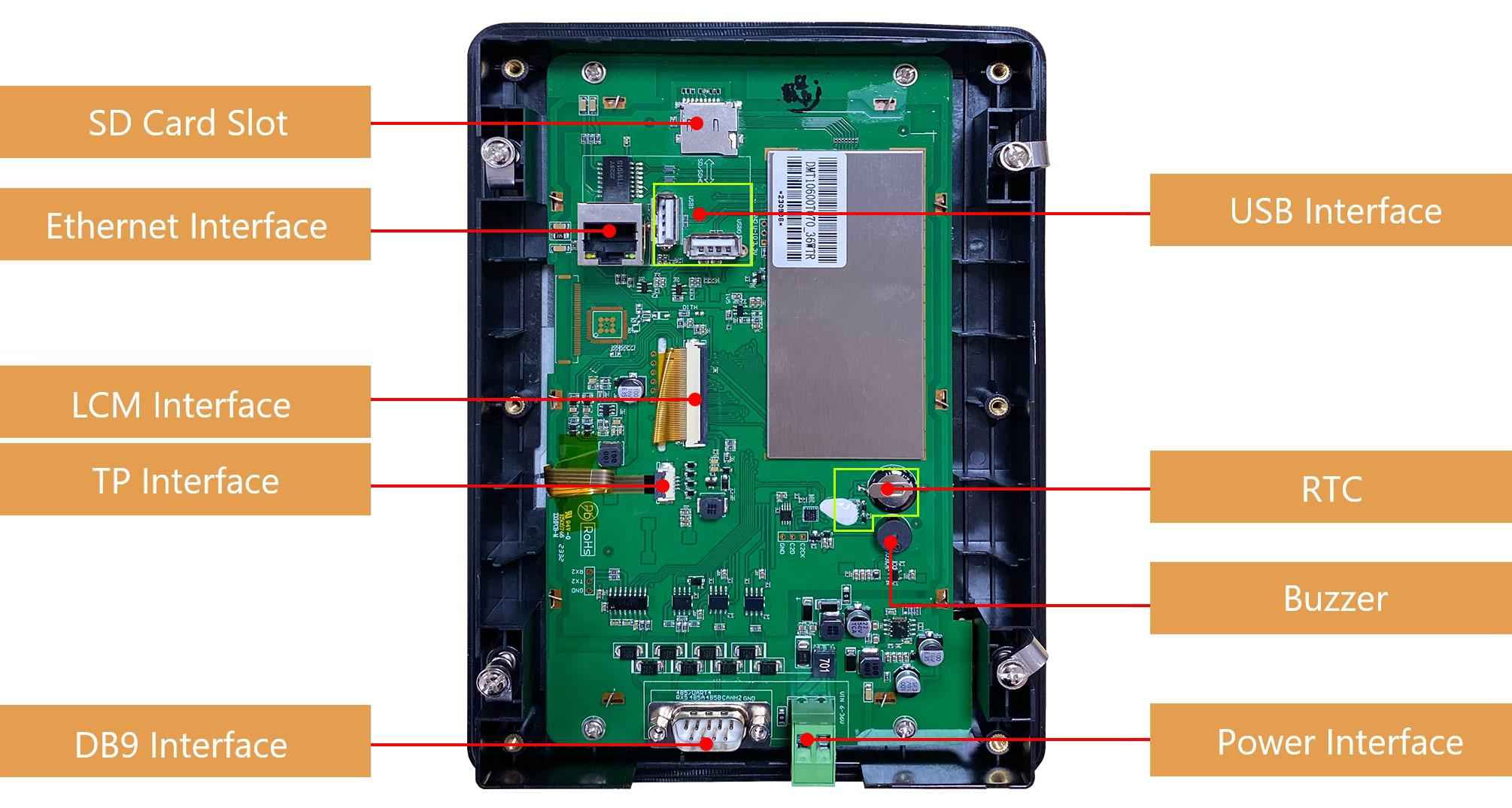

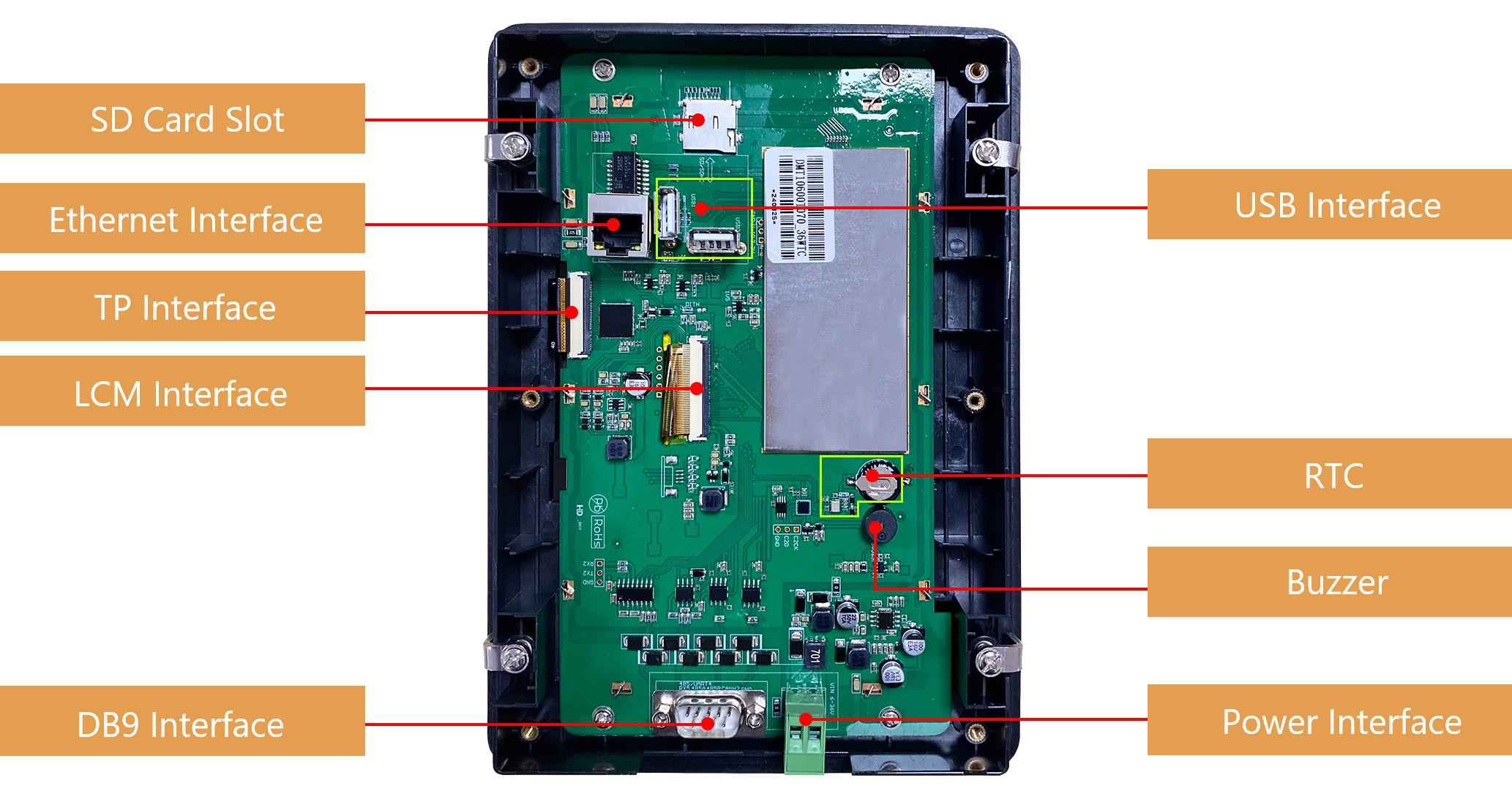

Peripheral Interface

Properties	Parameters	Description
COM	1-way RS232	UART5
COM	1-way RS485	UART4
CAN Interface	2-way	Located within the DB9 interface
USB Interface	2-way	HOST*2
SD Card Slot	1-way	Drawer type card slot
Ethernet Interface	1-way	10/100Mbps
RTC	Built-in	Super-capacitor RTC. Accuracy: ±20ppm @25℃
Buzzer	Built-in	3V passive buzzer

Interface Parameters

Properties	Conditions	Min	Typ.	Max	Unit
Baud Rate	User-defined	3150	115200	3225600	bps
Output Voltage (TXD)	Output 1	-	-5.0	-3.0	V
Output Voltage (TXD)	Output 0	3.0	5.0	-	V
Input Voltage (RXD)	Input 1	-15.0	-5.0	-	V
Input Voltage (RXD)	Input 0	-	5.0	15.0	V
Interface	RS2321, RS4851, CAN*2
Socket	2Pin-5.08mm Socket, DB9 interface

Application

Рекомендуемые конечные области применения ЖКК-дисплеев DWIN Emmbedded System HMI LCD: Ящики для хранения посылок / Коммерческая реклама / Оборудование с ЧПУ / Медицинское оборудованиеи т. д.

Степень применения [Основные параметры]: Индустриальный класс
Диагональ [Дисплей]: 7.0"
Разрешение [Дисплей]: 1024×600
Срок жизни [Дисплей]: ≥ 30 000ч
Яркость [Дисплей]: 250 nit
Защитное покрытие [Основные параметры]: Есть
Уровень защиты IP65 [Основные параметры]: IP65 (Front)
Размеры (ШxВxГ), мм [Размеры]: 210.0*150.0*26.9
Вес нетто [Размеры]: 560
Цветность [Дисплей]: 16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея [Дисплей]: IPS, TFT LCD
Яркость [Дисплей]: _36WTC: 250nit / _36WTR: 200nit
Угол обзора（V.A.) [Дисплей]: Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) [Дисплей]: 154.20×85.88
Область просмотра (View Area, V.A.) [Дисплей]: 155.0×87.5
Подсветка [Дисплей]: LED
Напряжение питания, В [Напряжение и ток]: 8~23 В
Рабочий ток [Напряжение и ток]: VCC = +12В, подсветка включена, 270 мА. VCC = +12В, выкл., 120 мА
Рабочая температура [Рабочая среда]: -20~70℃
Температура хранения [Рабочая среда]: -30℃~80℃
Рабочая влажность [Рабочая среда]: 10%~90% относительной влажности
Скорость передачи данных [Интерфейс]: 3150~3225600 бит/с Тип. 115200 бит/с
Выходное напряжение [Интерфейс]: Output1: -5.0V~3.0V. Output0: 3.0V~5.0V
Входное напряжение (RXD) [Интерфейс]: Input 1: -15.0V~5.0V. Input 0: 5.0V-15.0V
Входной интерфейс [Интерфейс]: RS232*1, RS485*1, CAN*2
Пользовательский интерфейс [Интерфейс]: 2Pin-5.08mm Socket, DB9 interface
RAM Memory [Память]: 128 MBytes DDR3
Flash память [Память]: 8Gbytes EMMC5.0
SD card slot [Интерфейс]: Drawer type card slot(Max 64G)
USB [Интерфейс]: ХОСТ*2
Интерфейс [Интерфейс]: 1-way RS232 UART5, 1-way RS485 UART4
RTC (Super-capacitor) [Интерфейс]: Super-capacitor RTC, Accuracy: ±20ppm @25℃
Разъем [Интерфейс]: 2Pin_3.80mm socket, DB9 interface
CPU [Основные параметры управления]: Dual-core ARM CortexTM-A7 Processor
OS [Основные параметры управления]: Linux 5.4
ESD test [Рабочая среда]: Air discharge±8KV
EFT test [Рабочая среда]: Group pluse interference ±2KV
Datasheet [Datasheet]: Загрузить Загрузить
Версия Datasheet [Datasheet]: 2024-04-15
Гарантия: 1 год
