DWIN
Артикул: DMG32240F028_01WTR

Описание товара:

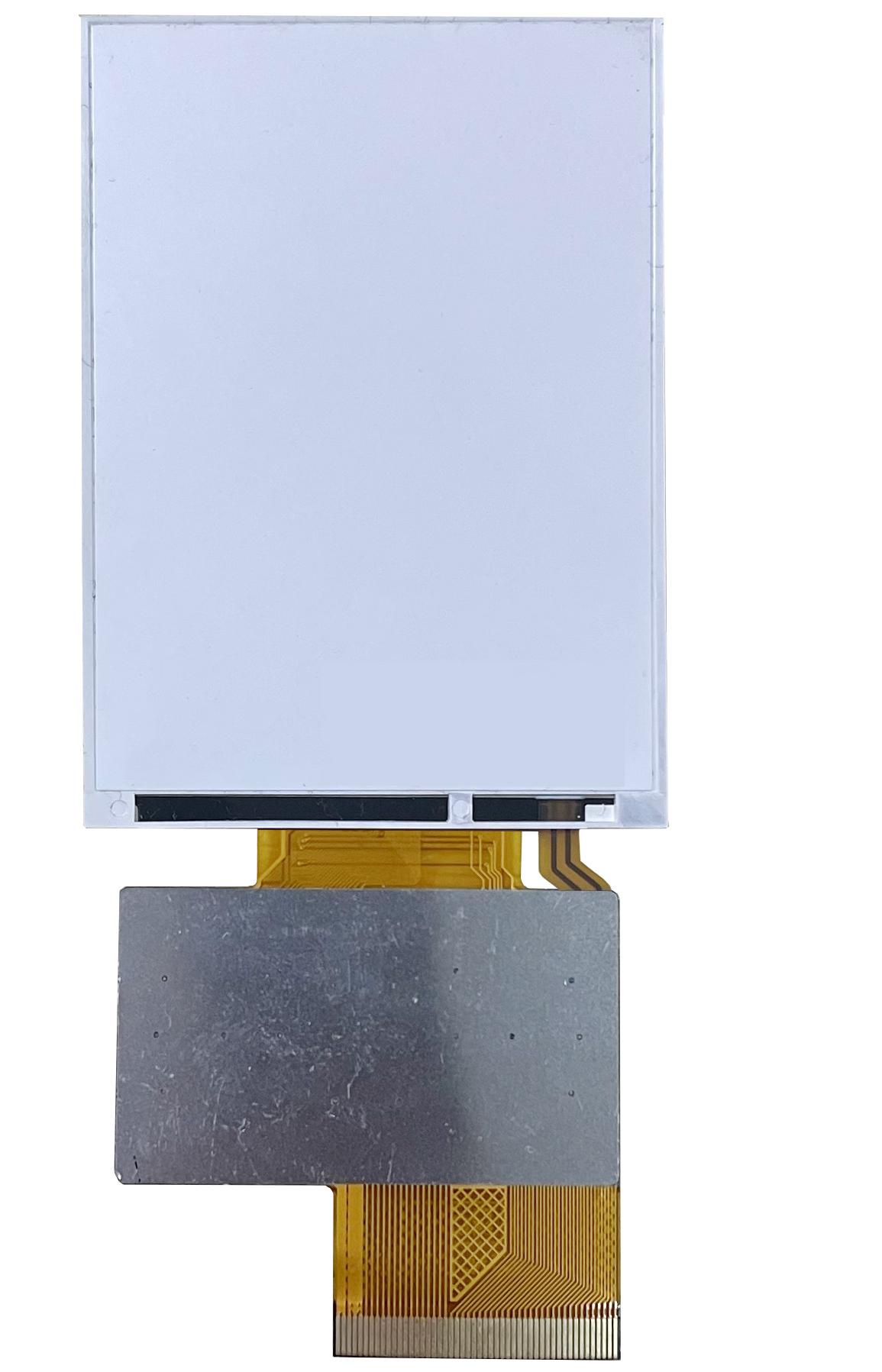

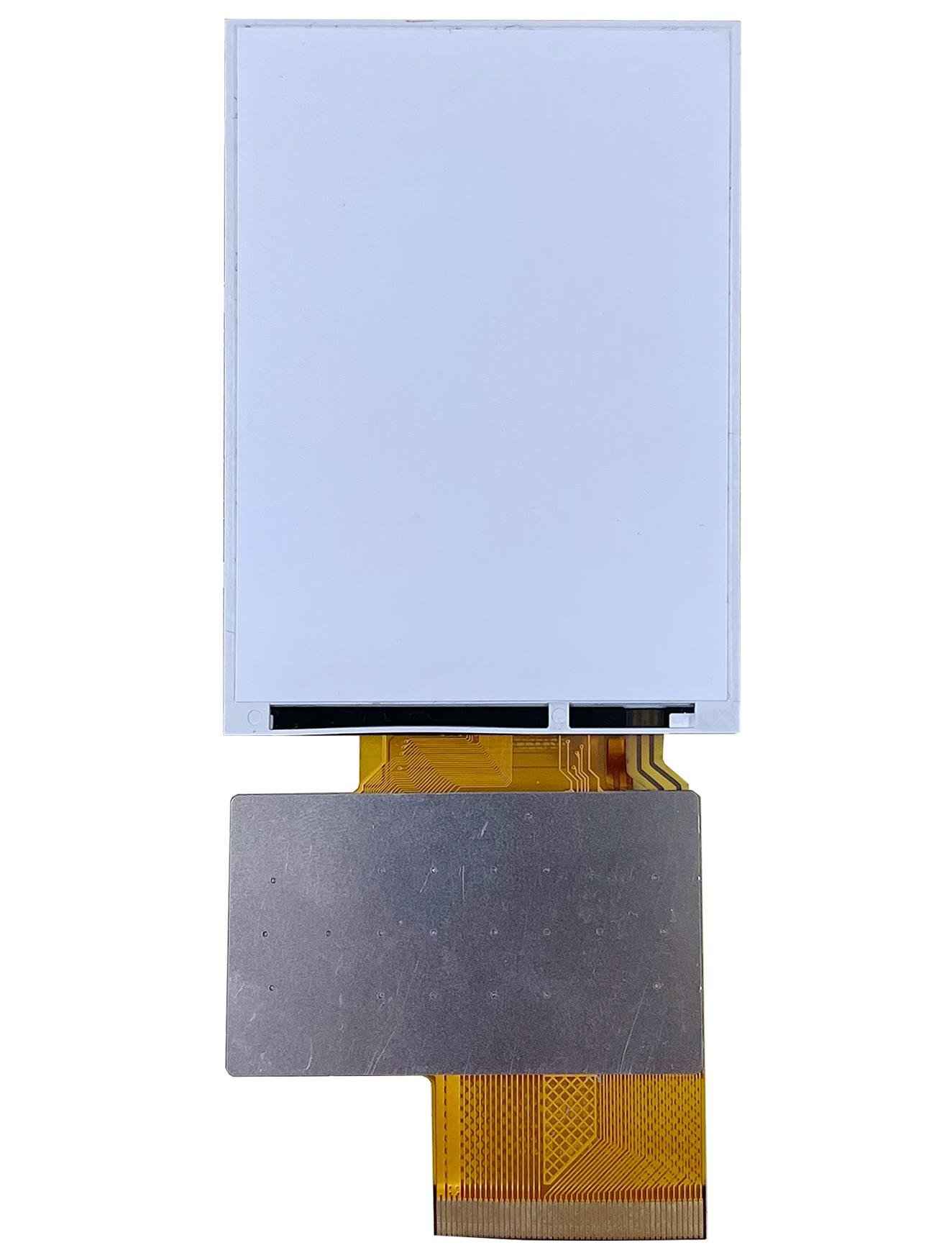

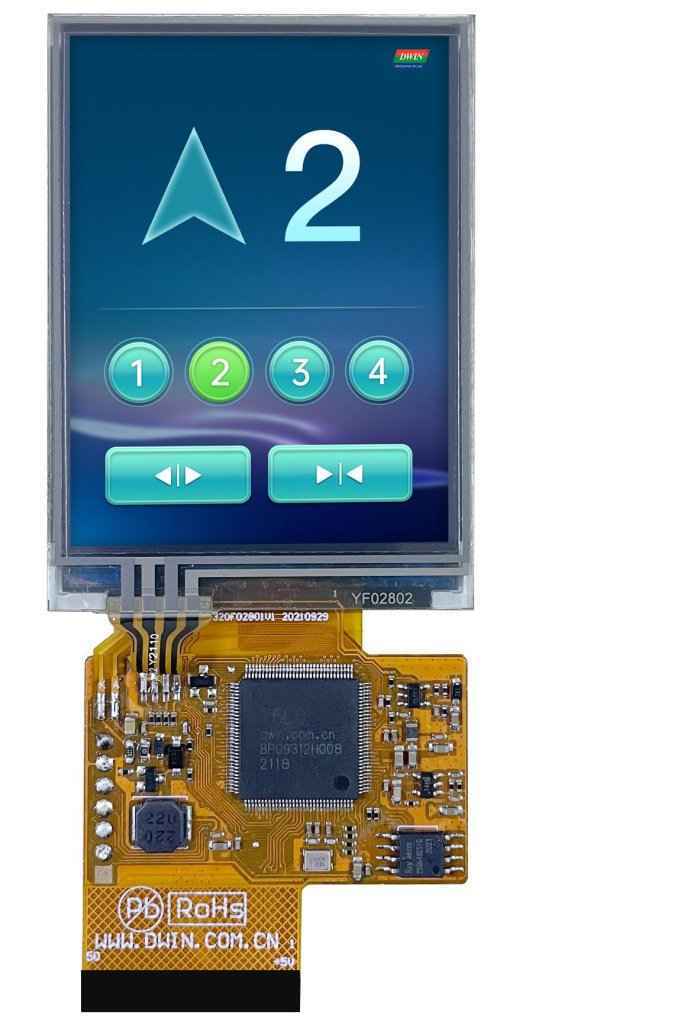

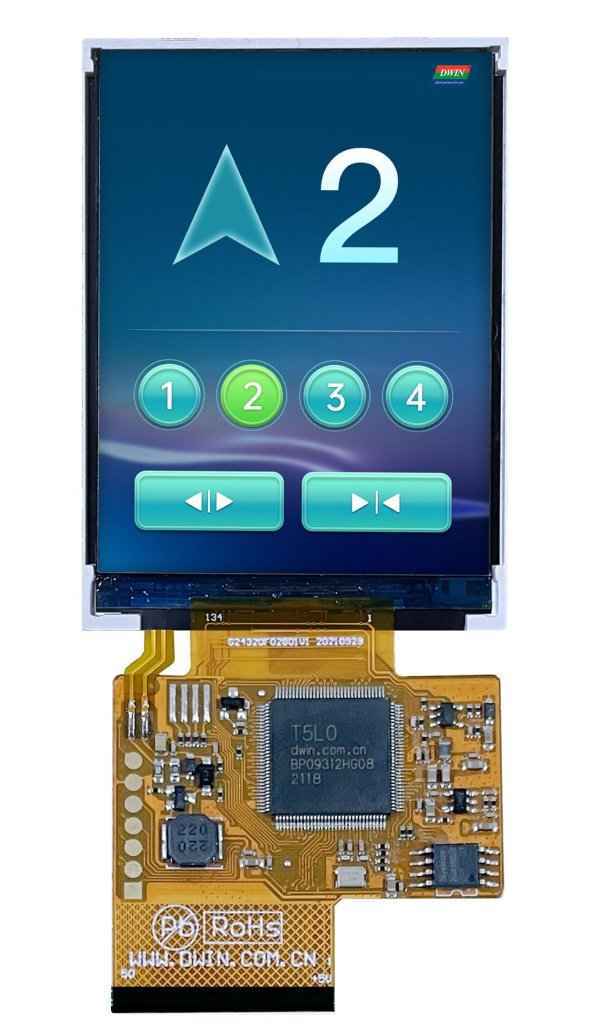

DMG32240F028_01W

ASIC T5L0 TN-TFT-LCD 2.8 дюйма, разрешение 320*240 пикселей, 262К цветов, нормальный угол обзора, процесс ламинирования ЖК-дисплея и TP-рамки, толщина всего 3.75 мм, структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающемся гибкой, легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки

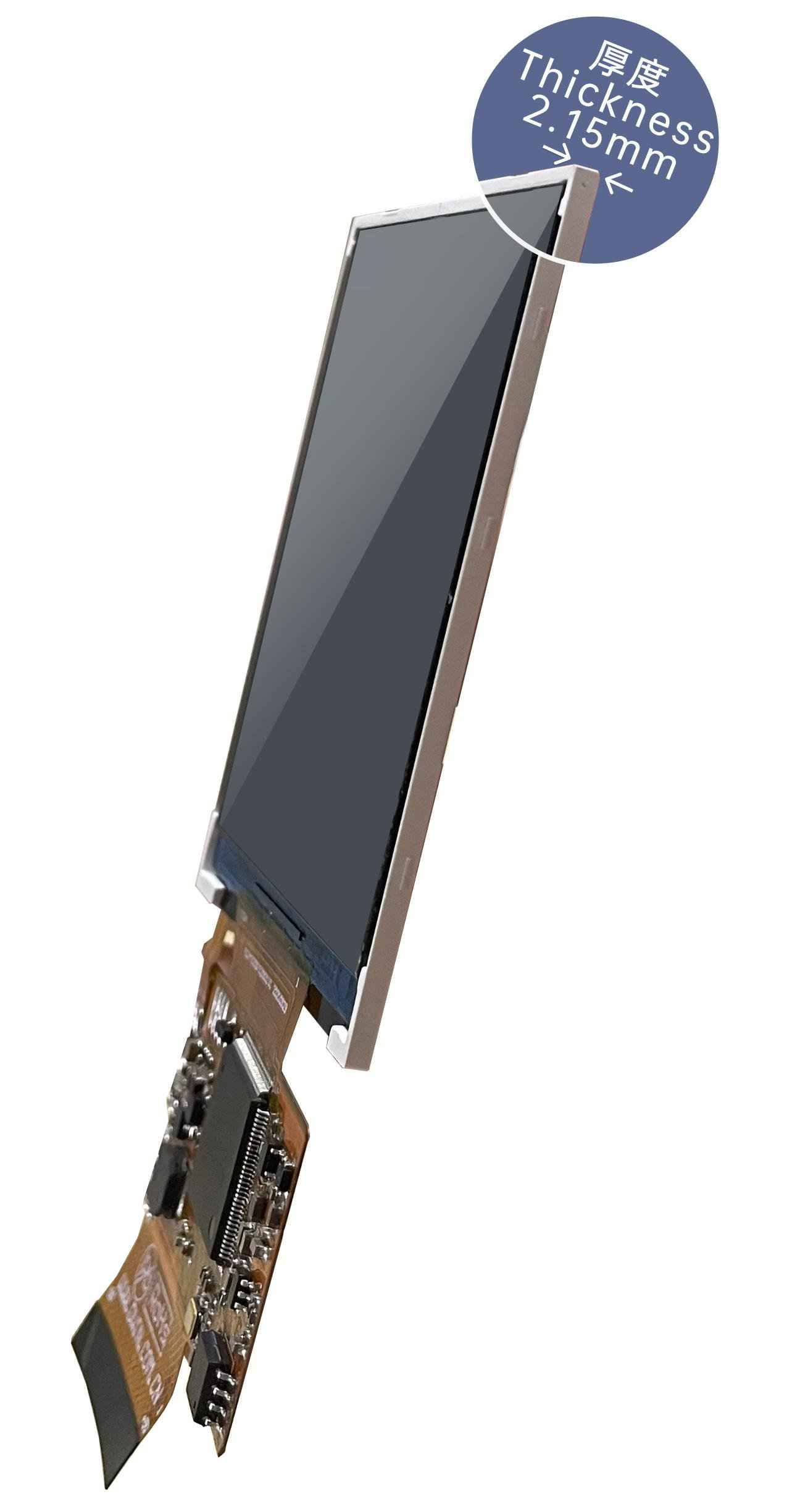

  • 2.8 дюйма, разрешение 320*240 пикселей, 262К цветов, TN-TFT-LCD, нормальный угол обзора.

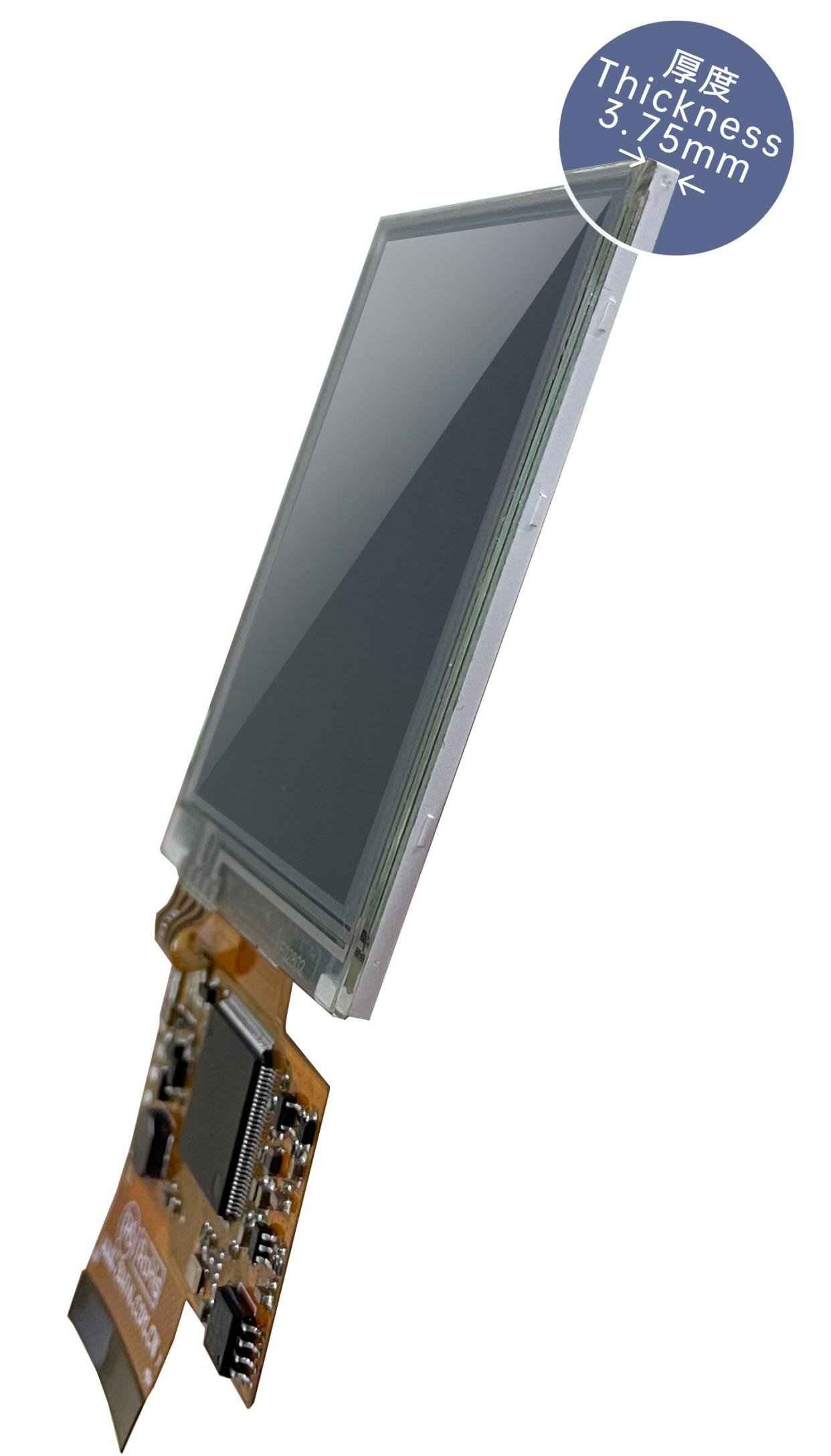

  • Процесс ламинирования рамок LCD и TP, толщина всего 3,75 мм.
  • Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства.
  • 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки.
  • Основан на T5L0, работает под управлением системы DGUS II.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Ультратонкая COF-структура
3D-данные
Диагональ
2.8"
Разрешение
320×240
Срок жизни
≥ 10 000ч
Размеры (ШxВxГ), мм
50.0×68.95×2.15
Установочные размеры, мм
48.0×64.65
Цветность
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

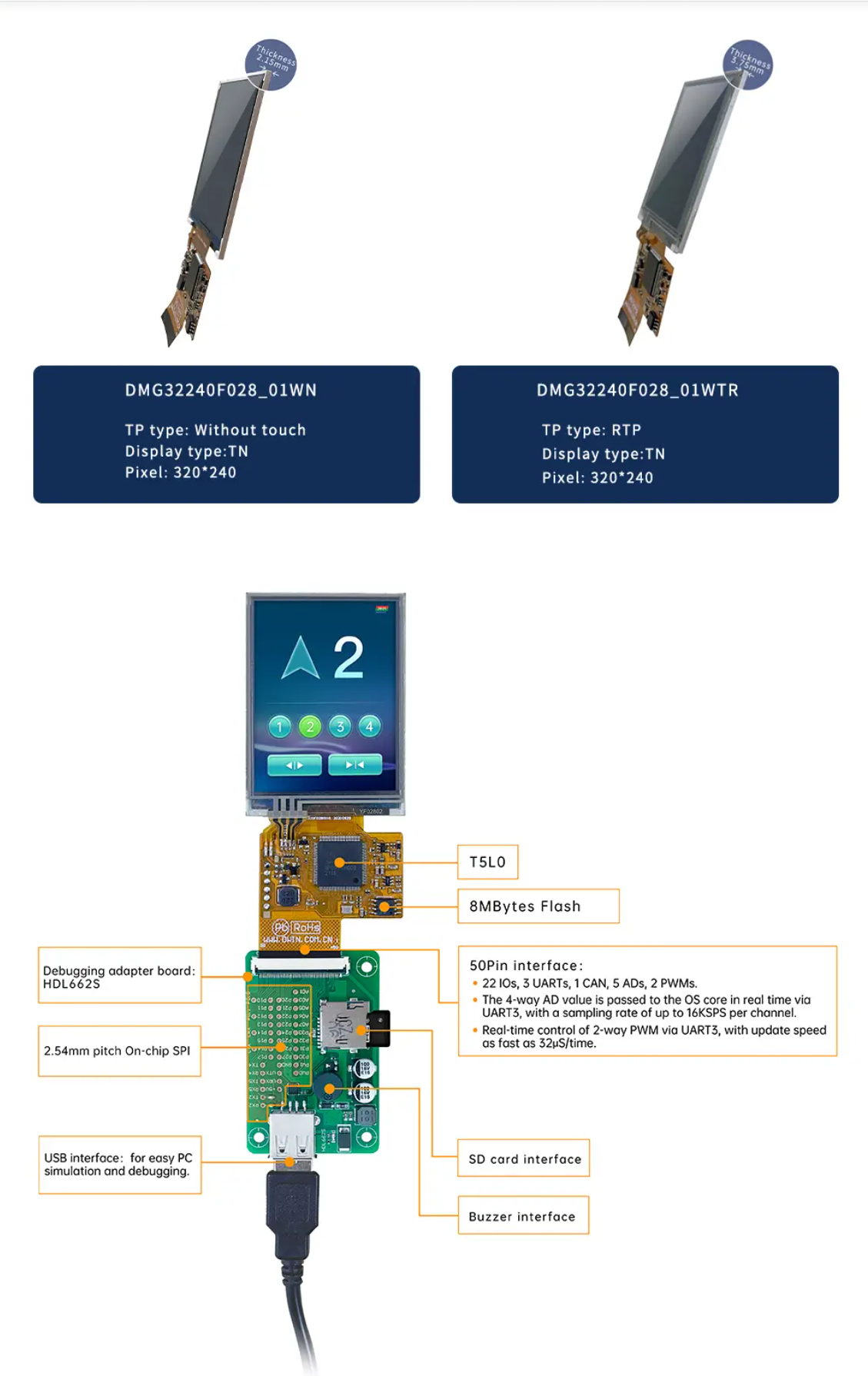

DWIN T5L0 COF UART HMI 2.8" ультратонкий TN-TFT ЖК-дисплей
DMG32240F028_01W

ASIC T5L0 TN-TFT-LCD 2.8 дюйма, разрешение 320*240 пикселей, 262К цветов, нормальный угол обзора, процесс ламинирования ЖК-дисплея и TP-рамки, толщина всего 3.75 мм, структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающемся гибкой, легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. Основан на T5L0, работает под управлением системы DGUS II

DMG32240F028_01W

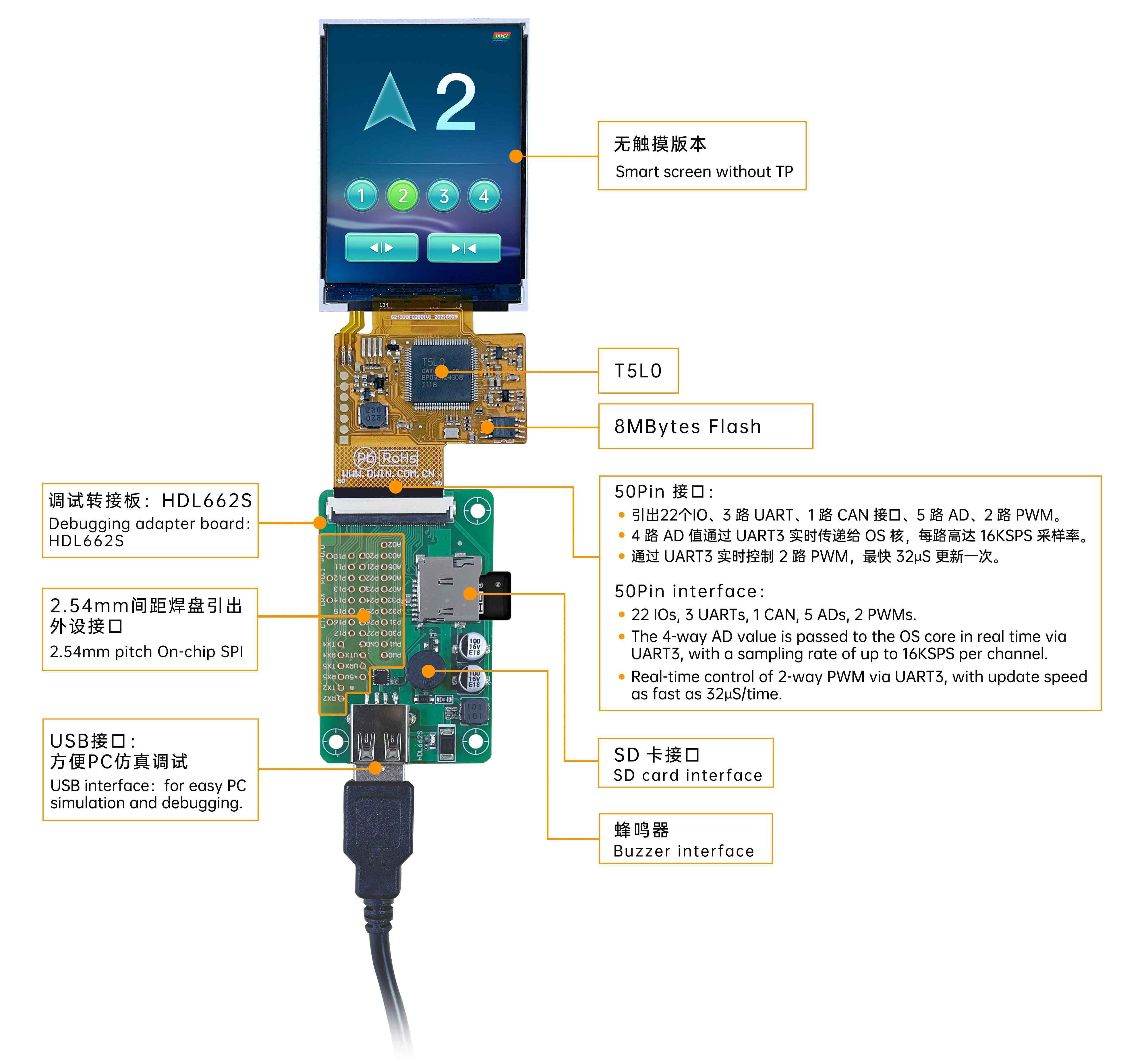

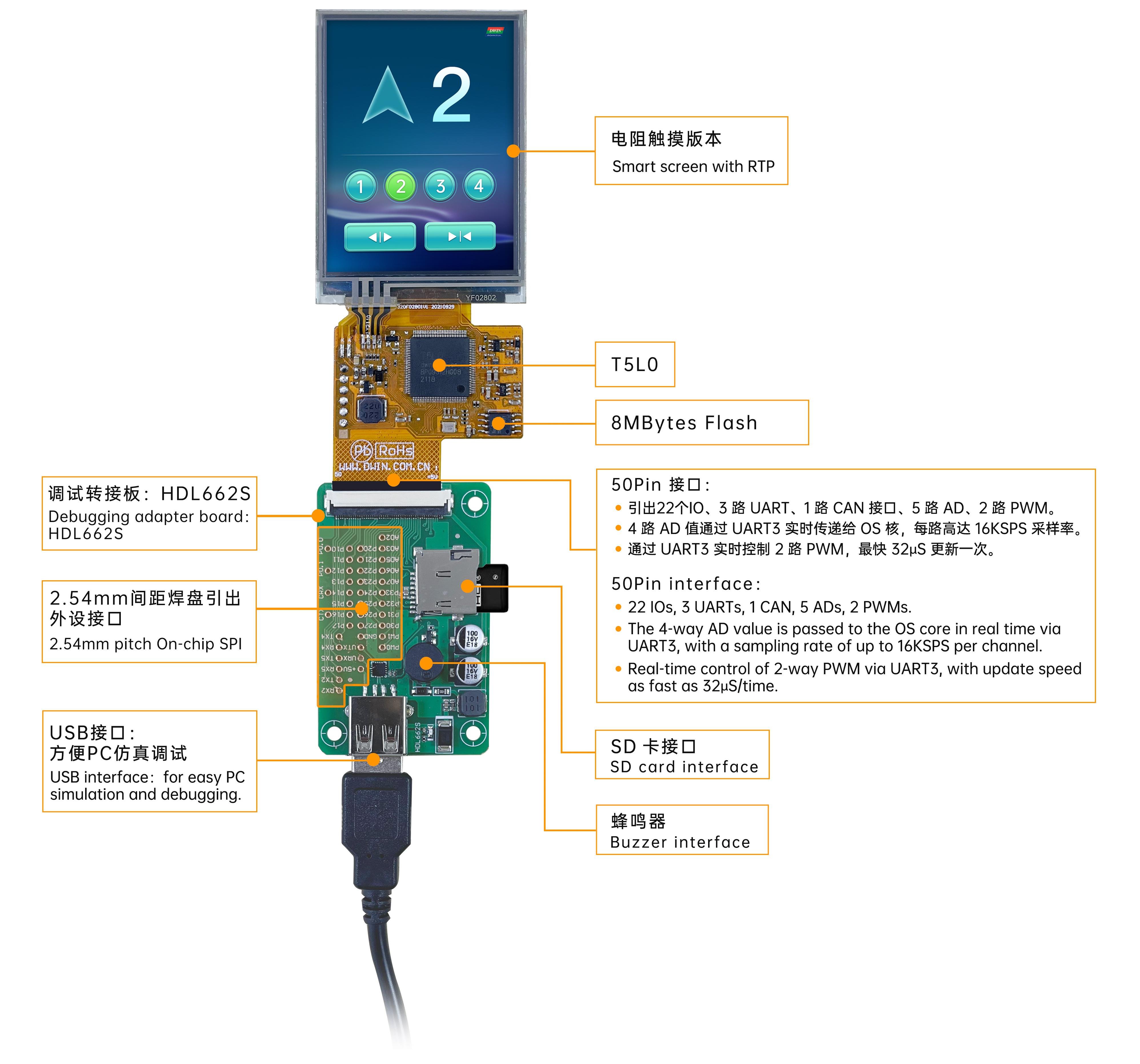

Внешний интерфейс

Таблица контактов внешнего интерфейса
Pin Definition I/O Functional Description
1 5V I Power supply, DC3.6-5.5V
2 5V I
3 GND GND GND
4 GND GND
5 GND GND
6 AD7 I 5 input ADCs. 12-bit resolution in case of 3.3V power supply. 0-3.3V input voltage. Except for AD6, the rest data is sent to OS core via UART3 in real time with 16KHz sampling rate. AD1 and AD5 can be used in parallel, and AD3 and AD7 can be used in parallel, which equals to two 32KHz sampling AD. AD1, AD3, AD5, AD7 can be used in parallel, which equals to a 64KHz sampling AD; the data is summed 1024 times and then divided by 64 to obtain a 64Hz 16bit AD value by oversampling.
7 AD6 I
8 AD5 I
9 AD3 I
10 AD2 I
11 3.3 O 3.3V output, maximum load of 150mA.
12 SPK O External MOSFET to drive buzzer or speaker. The external 10K resistor should be pulled down to the ground to ensure that power-on is low level.
13 SD_CD I/O SD/SDHC interface,The SD_CK connects a 22pF capacitor to GND near the SD card interface.
14 SD_CK O
15 SD_D3 I/O
16 SD_D2 I/O
17 SD_D1 I/O
18 SD_D0 I/O
19 PWM0 O 2 16-bit PWM output. The external 10K resistor should be pulled down to the ground to ensure that power-on is low level.
The OS core can be controlled in real time via UART3
20 PWM1 O
21 P3.3 I/O If using RX8130 or SD2058 I2C RTC to connect to both IOs, SCL should be connected to P3.2,and SDA connected to P3.3 in parallel with 10K resistor pull-up to 3.3V.
22 P3.2 I/O
23 P3.1/EX1 I/O It can be used as an external interrupt 1 input at the same time, and supports both low voltage level or trailing edge interrupt modes.
24 P3.0/EX0 I/O It can be used as an external interrupt 0 input at the same time, and supports both low voltage level or trailing edge interrupt modes
25 P2.7 I/O IO interface
26 P2.6 I/O IO interface
27 P2.5 I/O IO interface
28 P2.4 I/O IO interface
29 P2.3 I/O IO interface
30 P2.2 I/O IO interface
31 P2.1 I/O IO interface
32 P2.0 I/O IO interface
33 P1.7 I/O IO interface
34 P1.6 I/O IO interface
35 P1.5 I/O IO interface
36 P1.4 I/O IO interface
37 P1.3 I/O IO interface
38 P1.2 I/O IO interface
39 P1.1 I/O IO interface
40 P1.0 I/O IO interface
41 UART4_TXD O UART4
42 UART4_RXD I
43 UART5_TXD O UART5
44 UART5_RXD I
45 P0.0 I/O IO interface
46 P0.1 I/O IO interface
47 CAN_TX O CAN interface
48 CAN_RX I
49 UART2_TXD O UART2(UART0 serial port of OS core)
50 UART2_RXD I

1 (4)1 (5)


55 (2)55 (1)


Характеристики

Основные параметры
Степень применения Ультратонкая COF-структура
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 2.8"
Разрешение 320×240
Срок жизни ≥ 10 000ч
Цветность 262K (262144) 18-bit 6R6G6B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Яркость _WTR: 300 нит / _WN: 350 нит
Угол обзора(V.A.) Нормальный угол обзора, 70°/70°/50°/70°(L/R/U/D)
Область отображения (Active Area, A.A.) 43.2×57.6
Подсветка LED
Яркость 300 nit
Размеры
Размеры (ШxВxГ), мм 50.0×68.95×2.15
Установочные размеры, мм 48.0×64.65
Размеры (ШxВxГ), мм 50.0×68.95×3.75
Сенсорные параметры
Тип Touch RTP (резистивная сенсорная панель) Другие товары
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни LED Нанесение > 1 000 000 раз; Удар > 100 000 раз; усилие 150 г, вперед и назад засчитывается как дважды
Тип Touch-панели RTP
Твердость поверхности 3H
Светопропускание Более 80%
Напряжение и ток
Напряжение питания, В 4.5~5.5В
Рабочий ток 110 мА VCC = 5 В, максимальная подсветка. 75 мА VCC=5 В, подсветка выключена
Рабочая среда
Рабочая температура -10℃~60℃
Температура хранения -20℃~70℃
Рабочая влажность 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test Contact discharge ±4KV Normal operation. Contact discharge ±4KV Normal operation
EFT test Power supply ±1KV; 100KHz Normal operation
Интерфейс
Скорость передачи данных 3150~3225600 бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 0~3.3В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс UART2: ТТЛ. UART4: TTL (доступно только после настройки ОС). UART5: TTL (доступно только после настройки ОС)
Пользовательский интерфейс 50Pin_0.5мм FPC
USB USB-питание Другие товары
Интерфейс UART2: TTL. UART4: TTL (Доступно только после настройки ОС). UART5: TTL; (Доступно только после настройки ОС)
Формат данных UART2: N81. UART4: N81/E81/O81/N82;4 modes (OS configuration)UART5: N81/E81/O81/N82 4 modes (OS configuration)
Память
Flash память 8 Мб NOR Flash для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L0
T5L0 ASIC T5L0 ASIC — это маломощная, экономичная, высокоинтегрированная однокристальная двухъядерная ASIC с графическим интерфейсом и приложением, разработанная DWIN Technology для небольших ЖК-дисплеев и серийно выпускаемая в 2020 году.
Пользовательский интерфейс и периферия
UI Version TA / DGUSII
Datasheet
Datasheet Загрузить / Загрузить
Версия Datasheet 2021-11-17
Datasheet
Вес и габариты
Вес (грамм) 24
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG32240F028_01WTR

Похожие товары (8)

Такого товара не существует

Файлы

79_3D-DMG24320F028-01W.rar 3D-данные , 84.94 КБ
DMG32240F028_01WTR.pdf Datasheet , 5.17 МБ
DMG32240F028_01WN.pdf Datasheet , 5.23 МБ

Видео

DMG32240F028_01W DWIN T5L0 COF UART HMI 2.8" ультратонкий TN ЖК-дисплей COF серии
