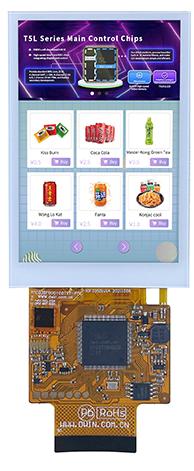

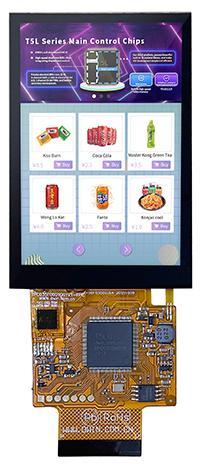

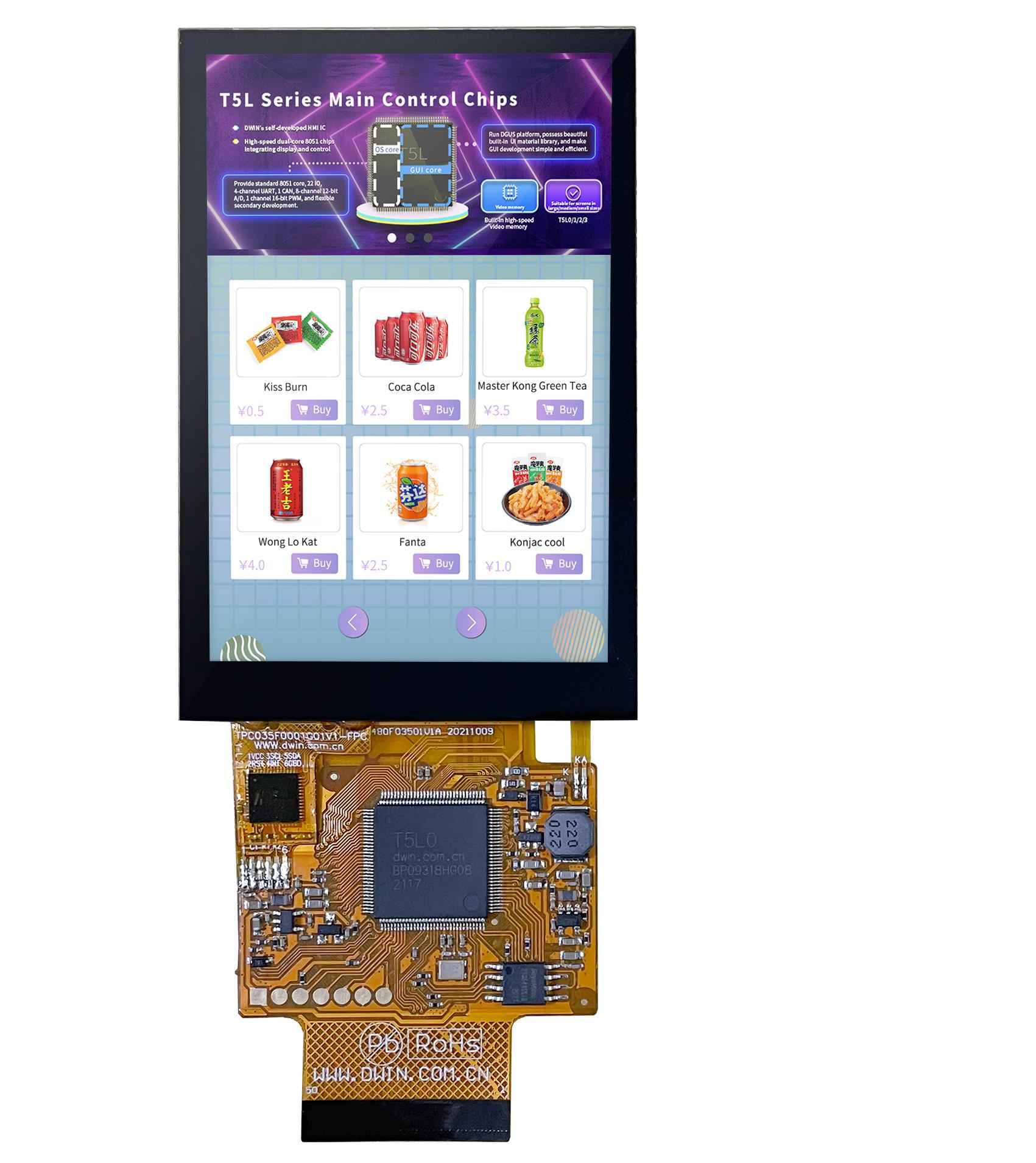

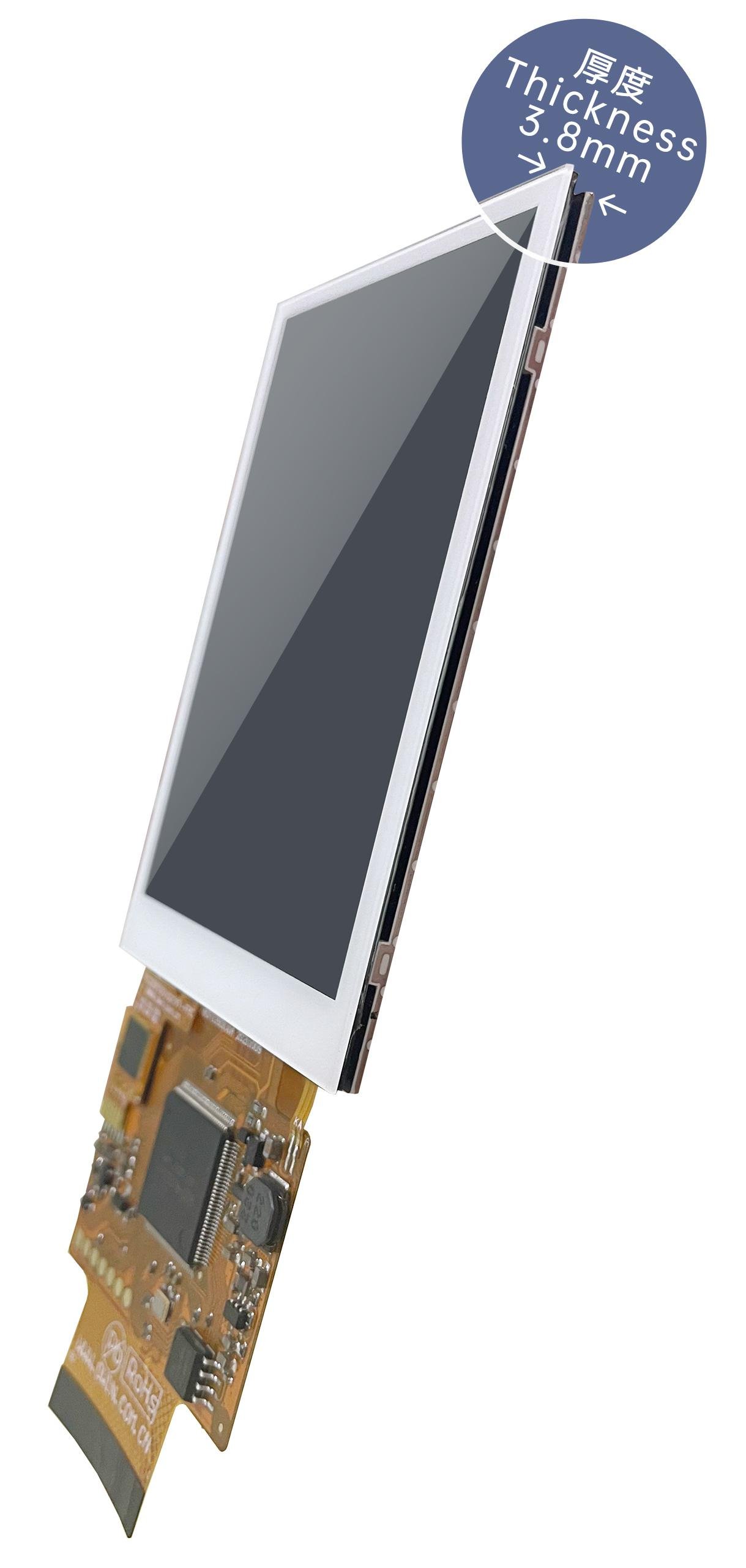

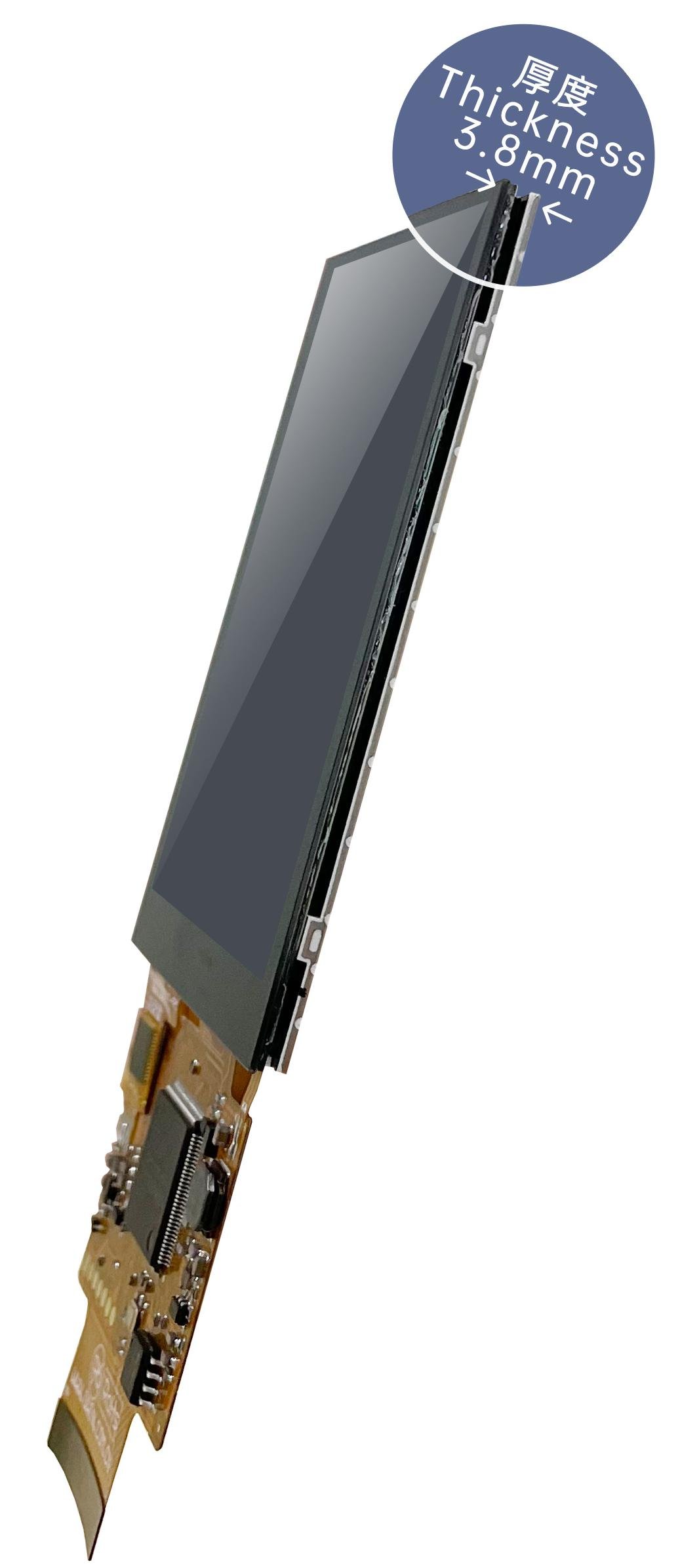

DMG48320F035_01W DWIN T5L0 COF UART HMI 3.5" ультратонкий IPS ЖК-дисплей COF серии

DMG48320F035_01W DWIN T5L0 COF UART HMI 3.5" ультратонкий IPS ЖК-дисплей COF серии

Описание товара:

DMG48320F035-01W

ASIC T5L0 IPS-TFT-LCD 3.5 дюйма, разрешение 320*480 пикселей, 262К цветов, широкий угол обзора. Процесс ламинирования рамок LCD и TP с высокой надежностью конструкции. Дополнительные варианты TP в черном, белом и интегрированном черном цветах. Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. Основан на T5L0, работает под управлением системы DGUS II

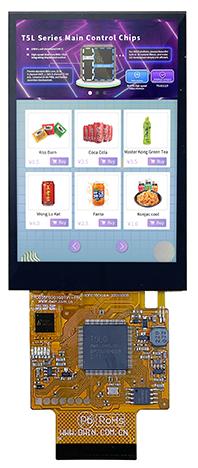

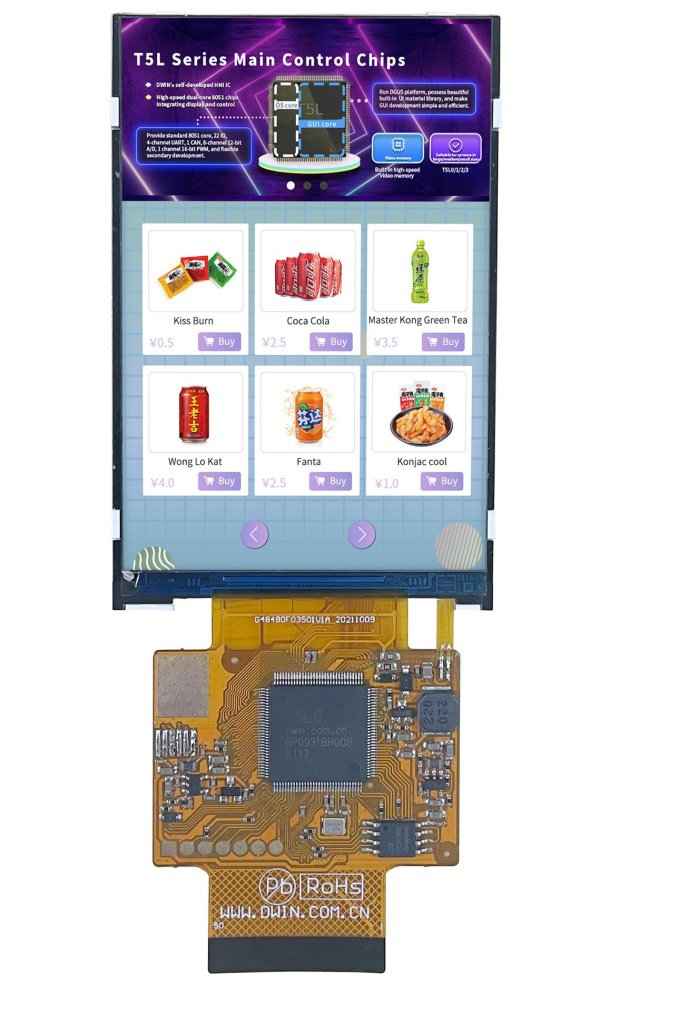

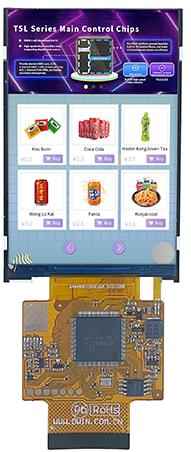

3.5 дюйма, разрешение 320*480 пикселей, 262К цветов, IPS-TFT-LCD, широкий угол обзора.

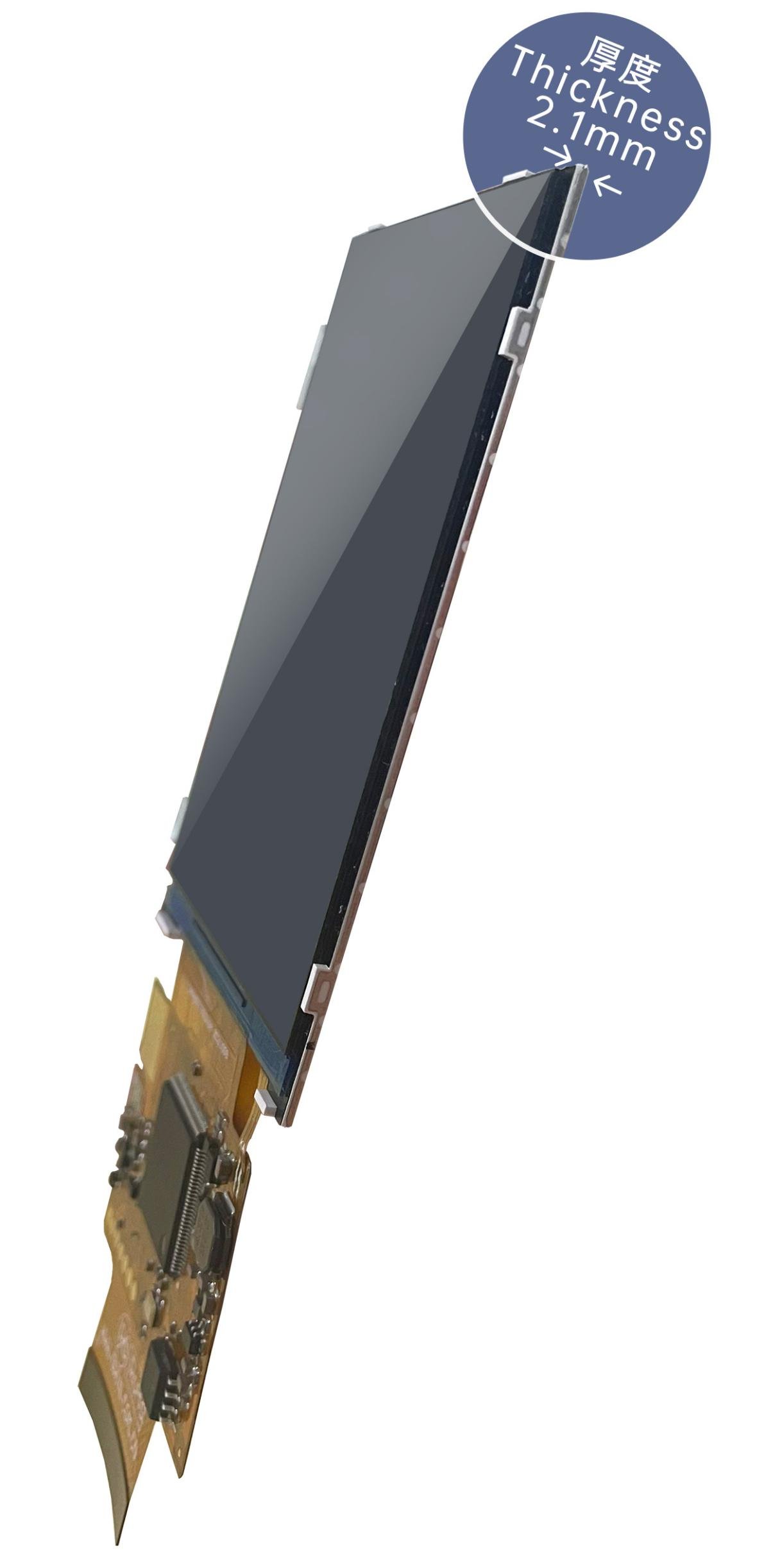

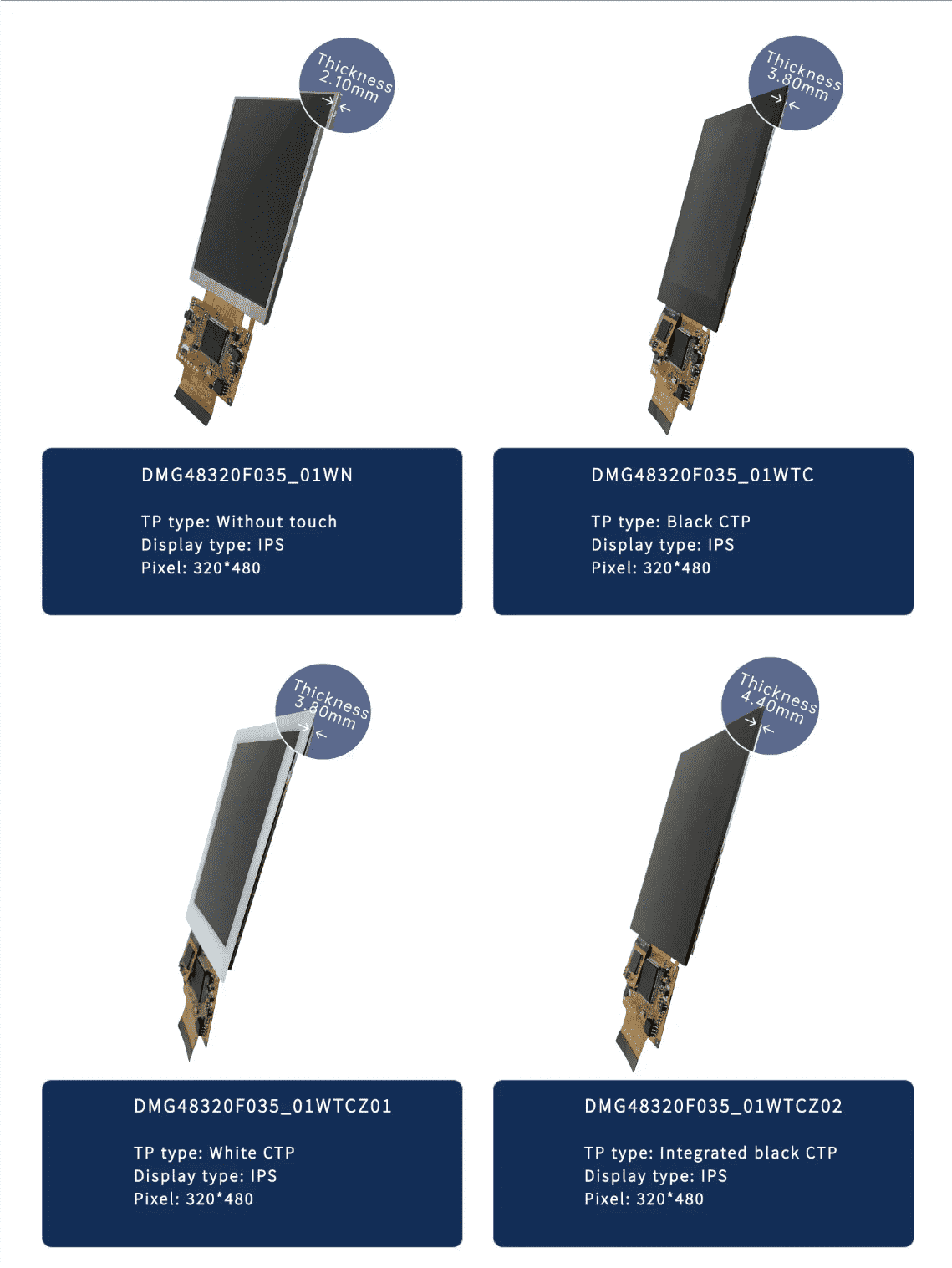

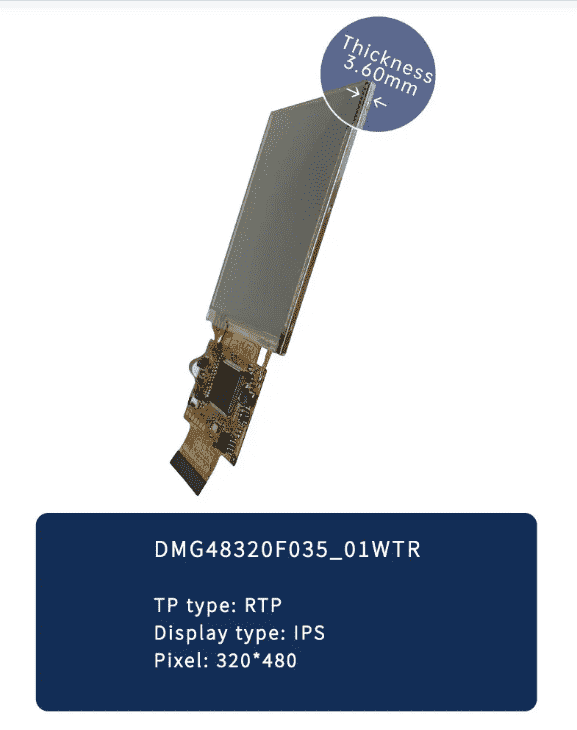

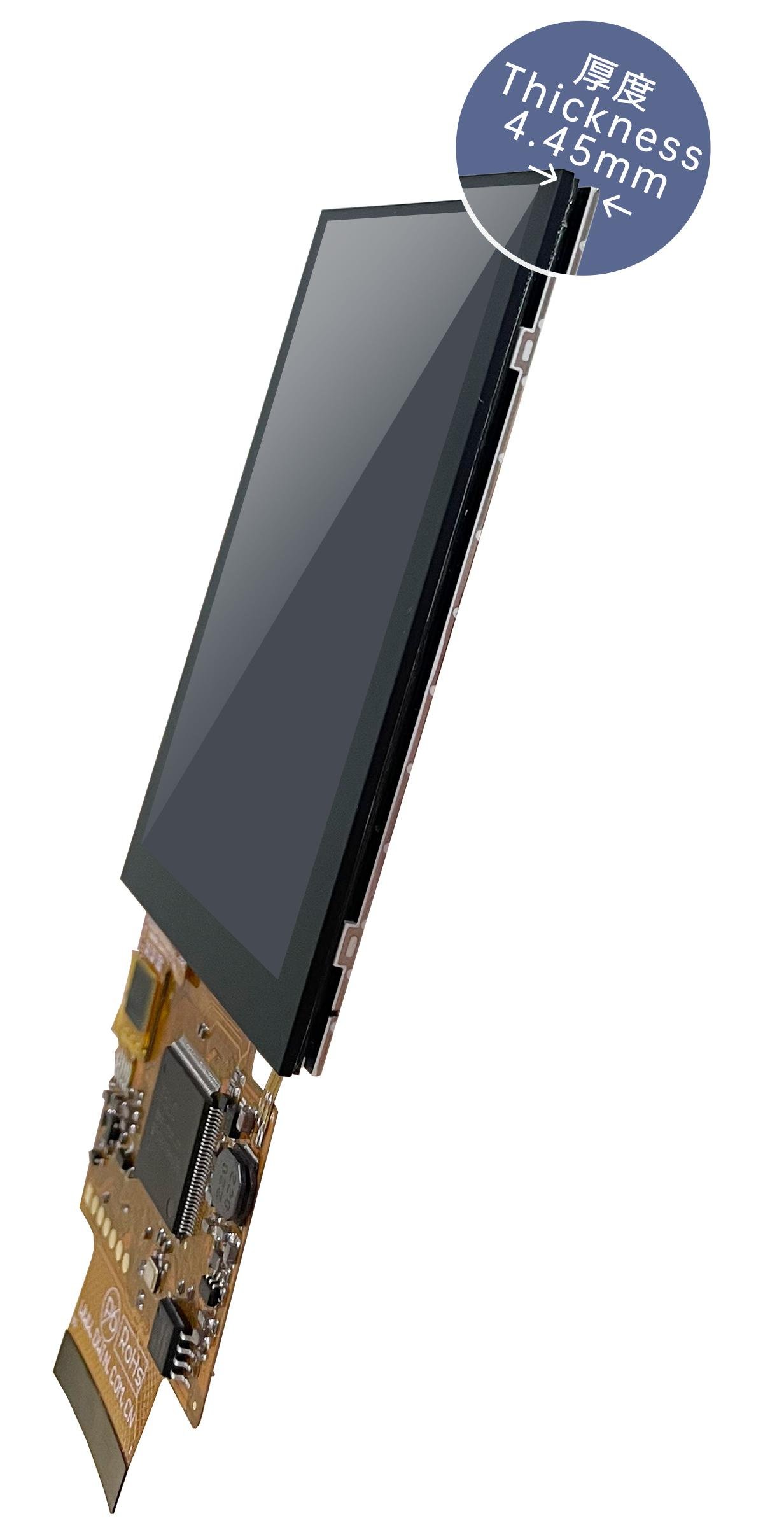

Интеллектуальный ЖК-дисплей с / без TP, толщина изделия всего 2.1 мм.

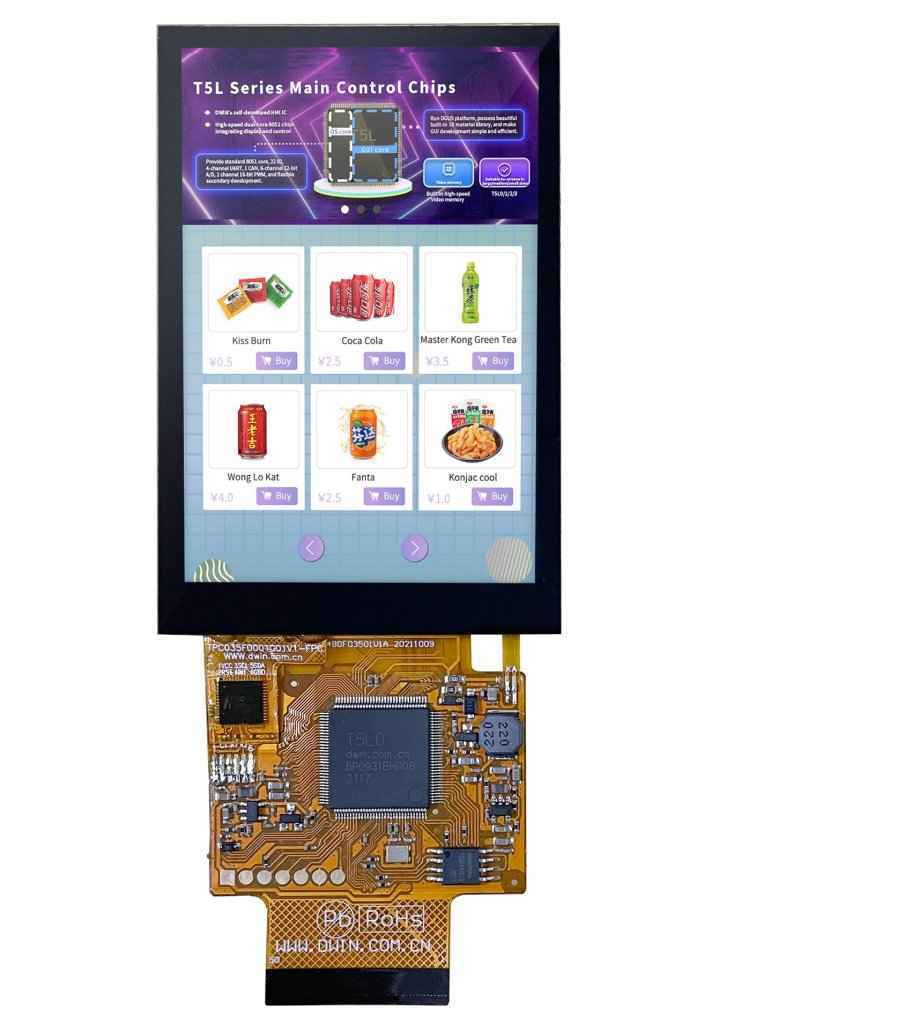

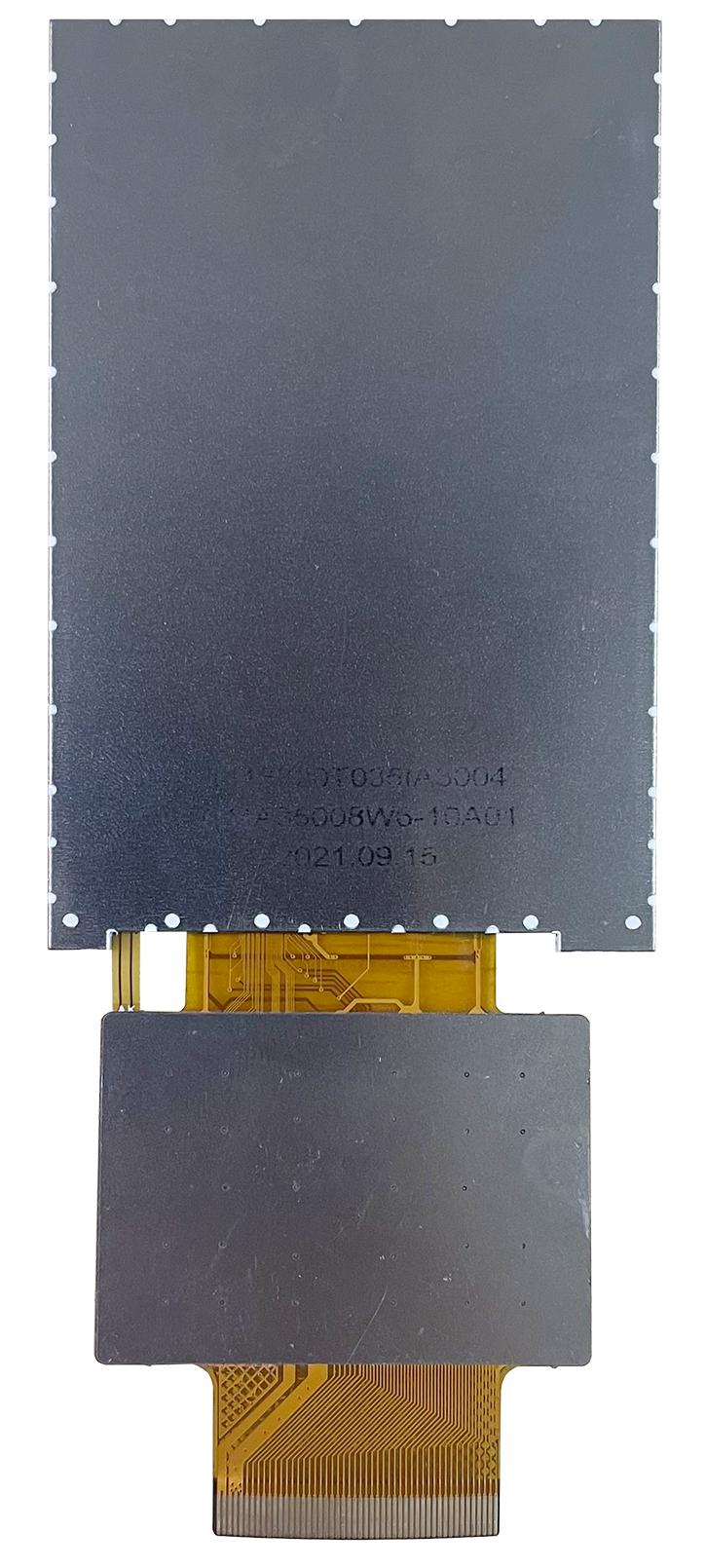

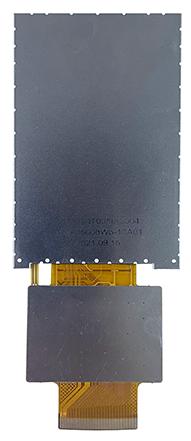

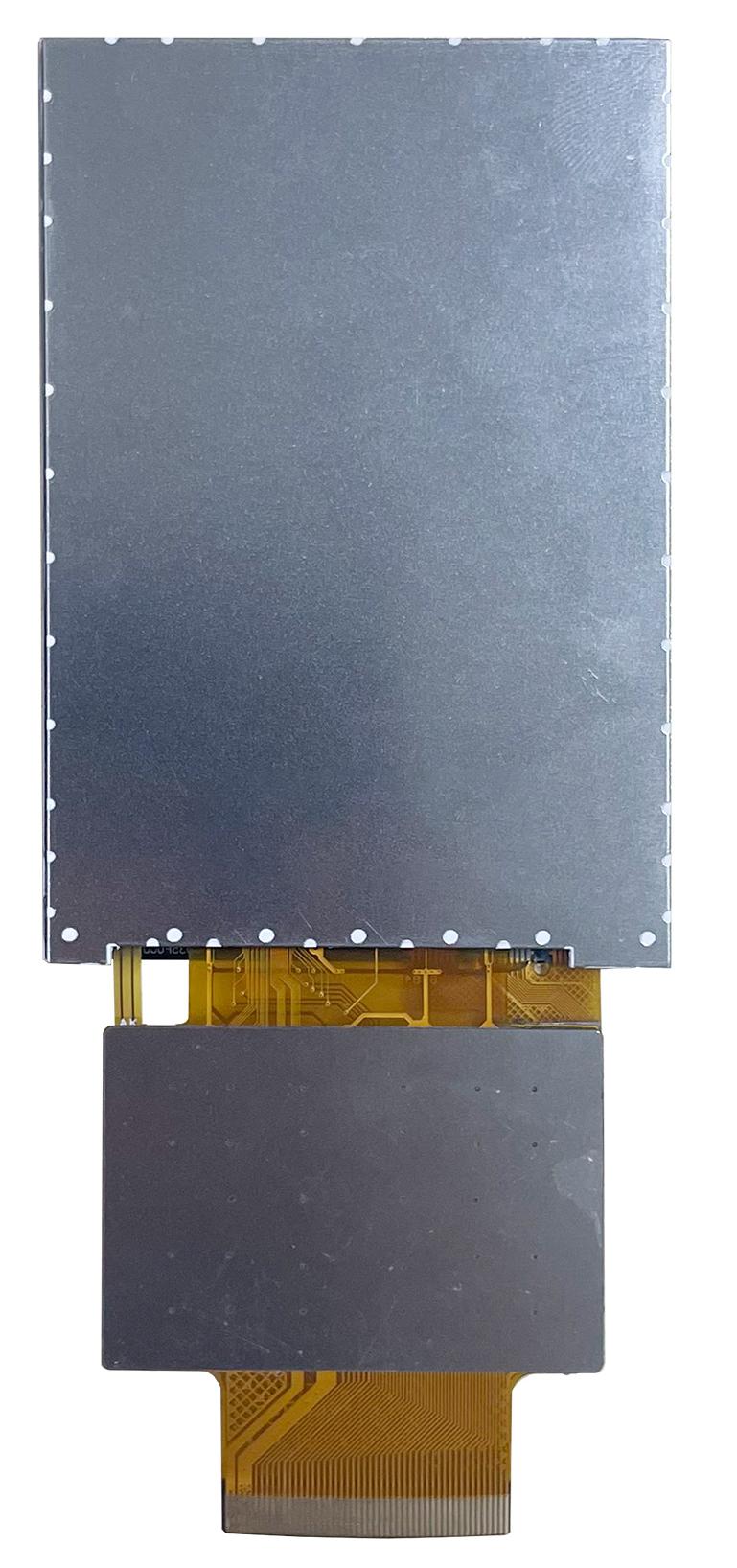

Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства.
50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки.

Описание товара

DWIN T5L0 COF UART HMI 3.5" ультратонкий IPS-TFT ЖК-дисплей
DMG48320F035-01W

ASIC T5L0 IPS-TFT-LCD 3.5 дюйма, разрешение 320*480 пикселей, 262К цветов, широкий угол обзора. Процесс ламинирования рамок LCD и TP с высокой надежностью конструкции. Дополнительные варианты TP в черном, белом и интегрированном черном цветах. Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. Основан на T5L0, работает под управлением системы DGUS II

DMG48320F035-01W

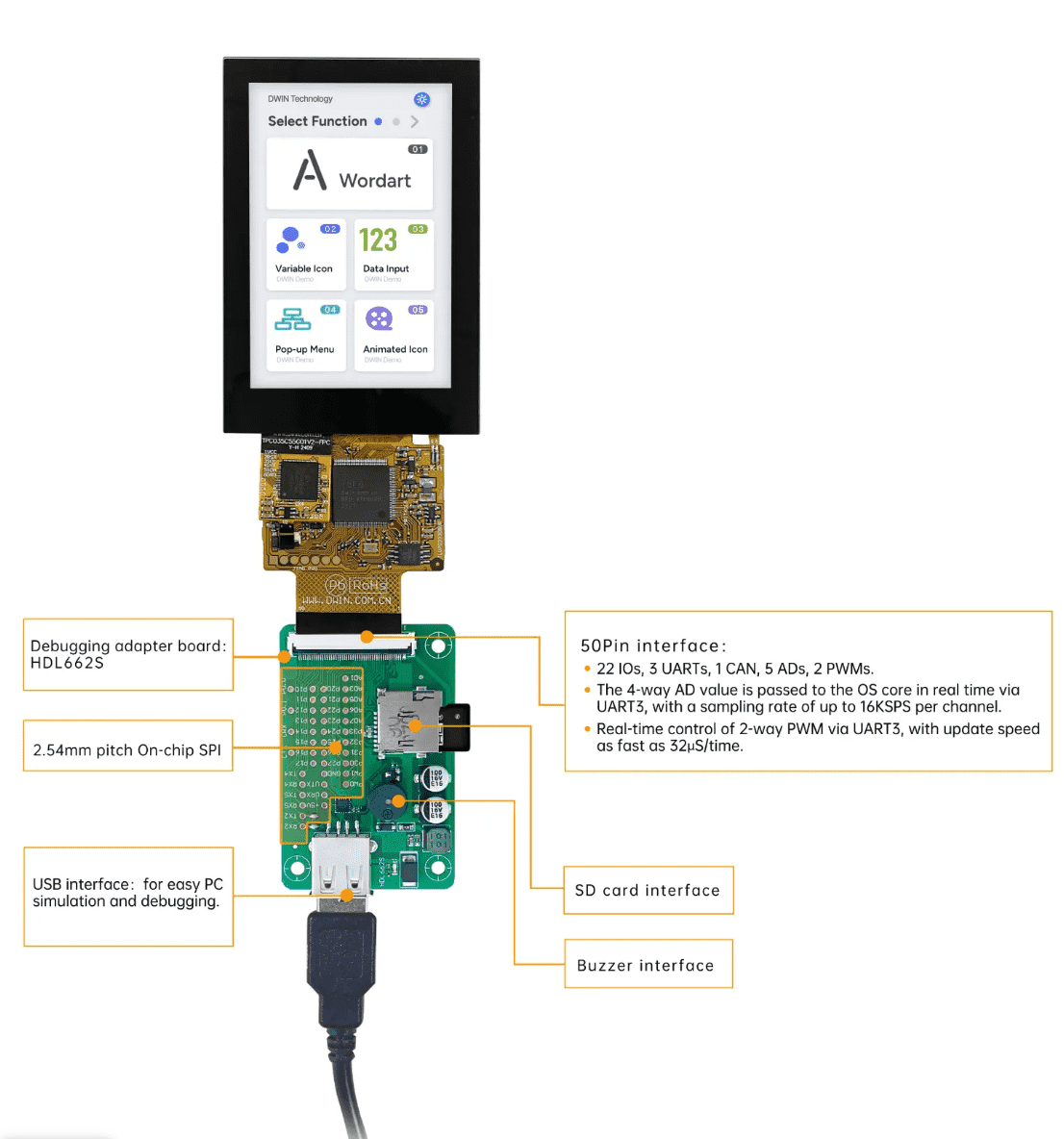

Внешний интерфейс

Таблица контактов внешнего интерфейса
Pin	Definition	I/O	Functional Description
1	5V	I	Power supply, DC3.6-5.5V
2	5V	I	Power supply, DC3.6-5.5V
3	GND	GND	GND
4	GND	GND
5	GND	GND
6	AD7	I	5 input ADCs. 12-bit resolution in case of 3.3V power supply. 0-3.3V input voltage. Except for AD6, the rest data is sent to OS core via UART3 in real time with 16KHz sampling rate. AD1 and AD5 can be used in parallel, and AD3 and AD7 can be used in parallel, which equals to two 32KHz sampling AD. AD1, AD3, AD5, AD7 can be used in parallel, which equals to a 64KHz sampling AD; the data is summed 1024 times and then divided by 64 to obtain a 64Hz 16bit AD value by oversampling.
7	AD6	I
8	AD5	I
9	AD3	I
10	AD2	I
11	3.3	O	3.3V output, maximum load of 150mA.
12	SPK	O	External MOSFET to drive buzzer or speaker. The external 10K resistor should be pulled down to the ground to ensure that power-on is low level.
13	SD_CD	I/O	SD/SDHC interface,The SD_CK connects a 22pF capacitor to GND near the SD card interface.
14	SD_CK	O
15	SD_D3	I/O
16	SD_D2	I/O
17	SD_D1	I/O
18	SD_D0	I/O
19	PWM0	O	2 16-bit PWM output. The external 10K resistor should be pulled down to the ground to ensure that power-on is low level. The OS core can be controlled in real time via UART3
20	PWM1	O
21	P3.3	I/O	If using RX8130 or SD2058 I2C RTC to connect to both IOs, SCL should be connected to P3.2,and SDA connected to P3.3 in parallel with 10K resistor pull-up to 3.3V.
22	P3.2	I/O
23	P3.1/EX1	I/O	It can be used as an external interrupt 1 input at the same time, and supports both low voltage level or trailing edge interrupt modes.
24	P3.0/EX0	I/O	It can be used as an external interrupt 0 input at the same time, and supports both low voltage level or trailing edge interrupt modes
25	P2.7	I/O	IO interface
26	P2.6	I/O	IO interface
27	P2.5	I/O	IO interface
28	P2.4	I/O	IO interface
29	P2.3	I/O	IO interface
30	P2.2	I/O	IO interface
31	P2.1	I/O	IO interface
32	P2.0	I/O	IO interface
33	P1.7	I/O	IO interface
34	P1.6	I/O	IO interface
35	P1.5	I/O	IO interface
36	P1.4	I/O	IO interface
37	P1.3	I/O	IO interface
38	P1.2	I/O	IO interface
39	P1.1	I/O	IO interface
40	P1.0	I/O	IO interface
41	UART4_TXD	O	UART4
42	UART4_RXD	I	UART4
43	UART5_TXD	O	UART5
44	UART5_RXD	I	UART5
45	P0.0	I/O	IO interface
46	P0.1	I/O	IO interface
47	CAN_TX	O	CAN interface
48	CAN_RX	I	CAN interface
49	UART2_TXD	O	UART2(UART0 serial port of OS core)
50	UART2_RXD	I	UART2(UART0 serial port of OS core)

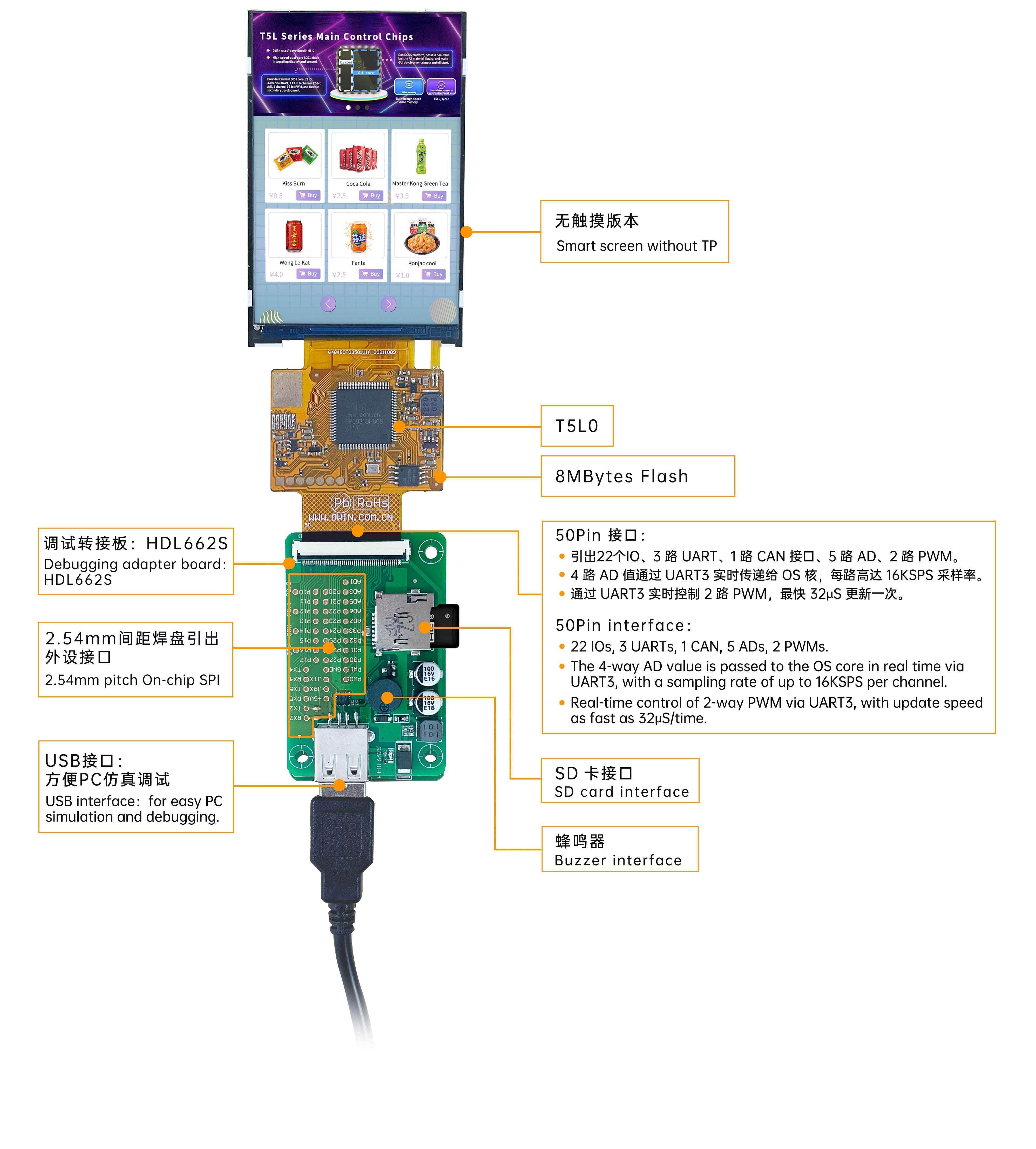

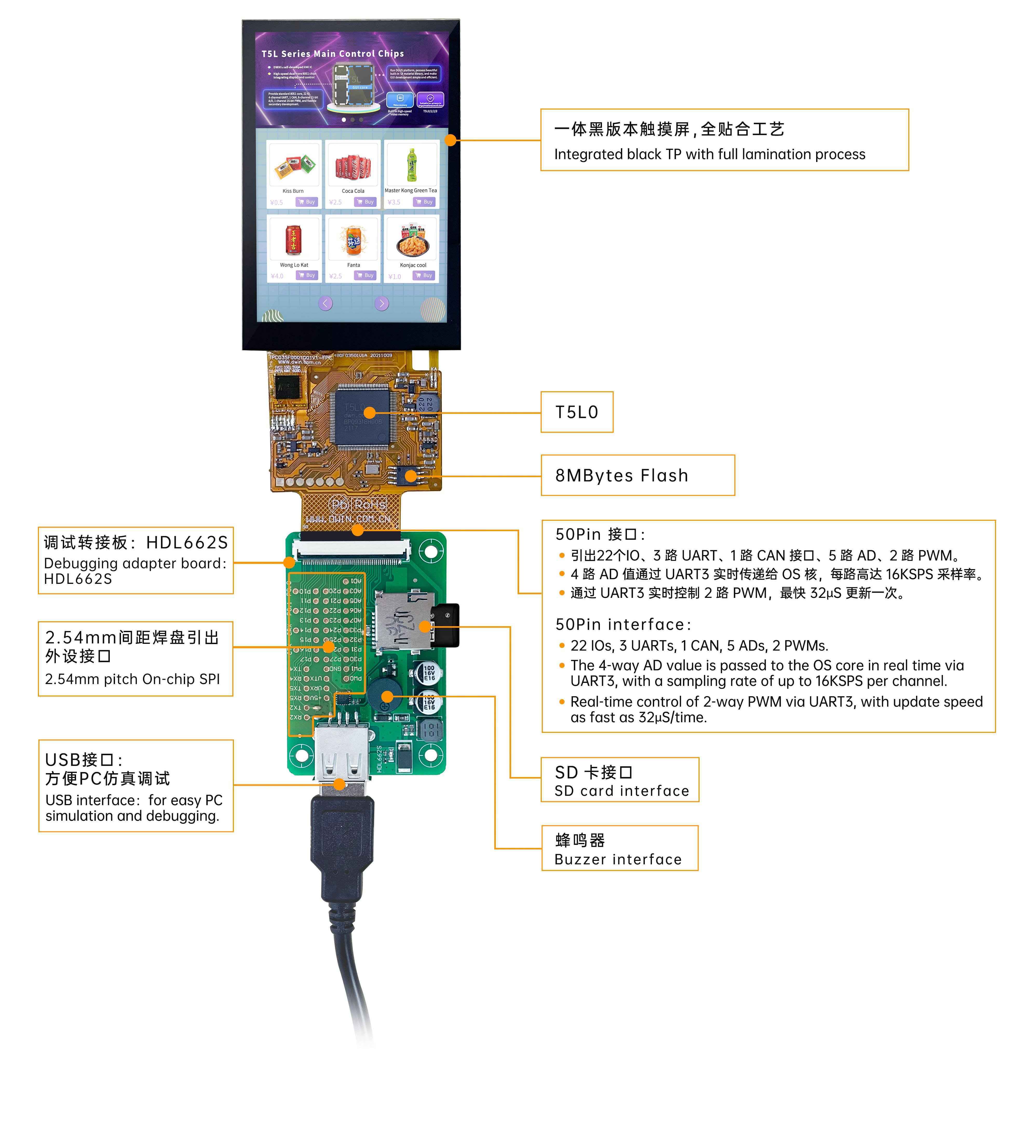

Application

1 (4) 1 (5)

55 (2) 55 (1)

Характеристики

Основные параметры
Степень применения	Ультратонкая COF-структура
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	3.5"
Разрешение	320×480
Срок жизни	≥ 10 000ч
Цветность	262K (262144) 18-bit 6R6G6B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	WTC: 280 нит / WTCZ01:280 нит / WTCZ02:90 нит / WN: 300 нит
Угол обзора（V.A.)	Широкий угол обзора, типичное значение 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.)	48.96×73.44
Подсветка	LED
Яркость	280 nit
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Структура G+G
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	4.5~5.5В
Рабочий ток	VCC = 5 В, максимальная подсветка 165mA . VCC=5 В, подсветка выключена 70 мА
Рабочая среда
Рабочая температура	-10℃~60℃
Температура хранения	-20℃~70℃
Рабочая влажность	10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test	Contact discharge ±4KV Normal operation. Contact discharge ±4KV Normal operation
EFT test	Power supply ±1KV; 100KHz Normal operation
Интерфейс
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 0~3.3В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс	UART2: ТТЛ. UART4: TTL (доступно только после настройки ОС). UART5: TTL (доступно только после настройки ОС)
Пользовательский интерфейс	50Pin_0.5mm FPC
Интерфейс	UART2: TTL. UART4: TTL (Доступно только после настройки ОС). UART5: TTL (Доступно только после настройки ОС)
Разъем	UART2: N81; UART4: N81/E81/O81/N82; 4 режима (конфигурация ОС) UART5: N81/E81/O81/N82; 4 режима (конфигурация ОС)
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)
Память
Flash память	8 Мб NOR Flash для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L0
T5L0 ASIC	T5L0 ASIC — это маломощная, экономичная, высокоинтегрированная однокристальная двухъядерная ASIC с графическим интерфейсом и приложением, разработанная DWIN Technology для небольших ЖК-дисплеев и серийно выпускаемая в 2020 году
Пользовательский интерфейс и периферия
UI Version	TA / DGUSII
Datasheet
Datasheet	Загрузить / Загрузить
Версия Datasheet	2021-11-17
Datasheet
Размеры
Размеры (ШxВxГ), мм	61.3×90.47×3.8
Вес и габариты
Вес (грамм)	39
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG48320F035_01WTC
