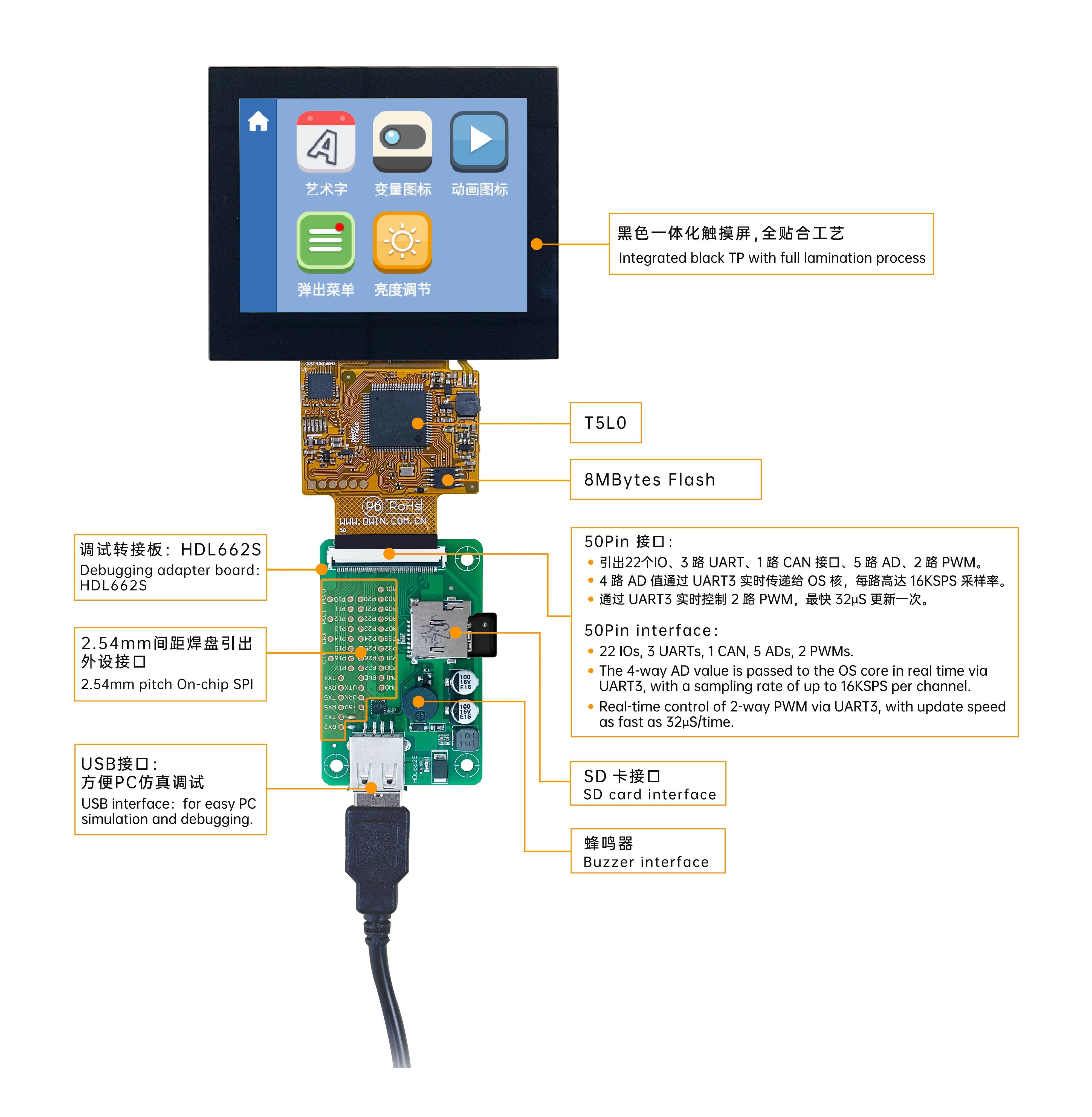

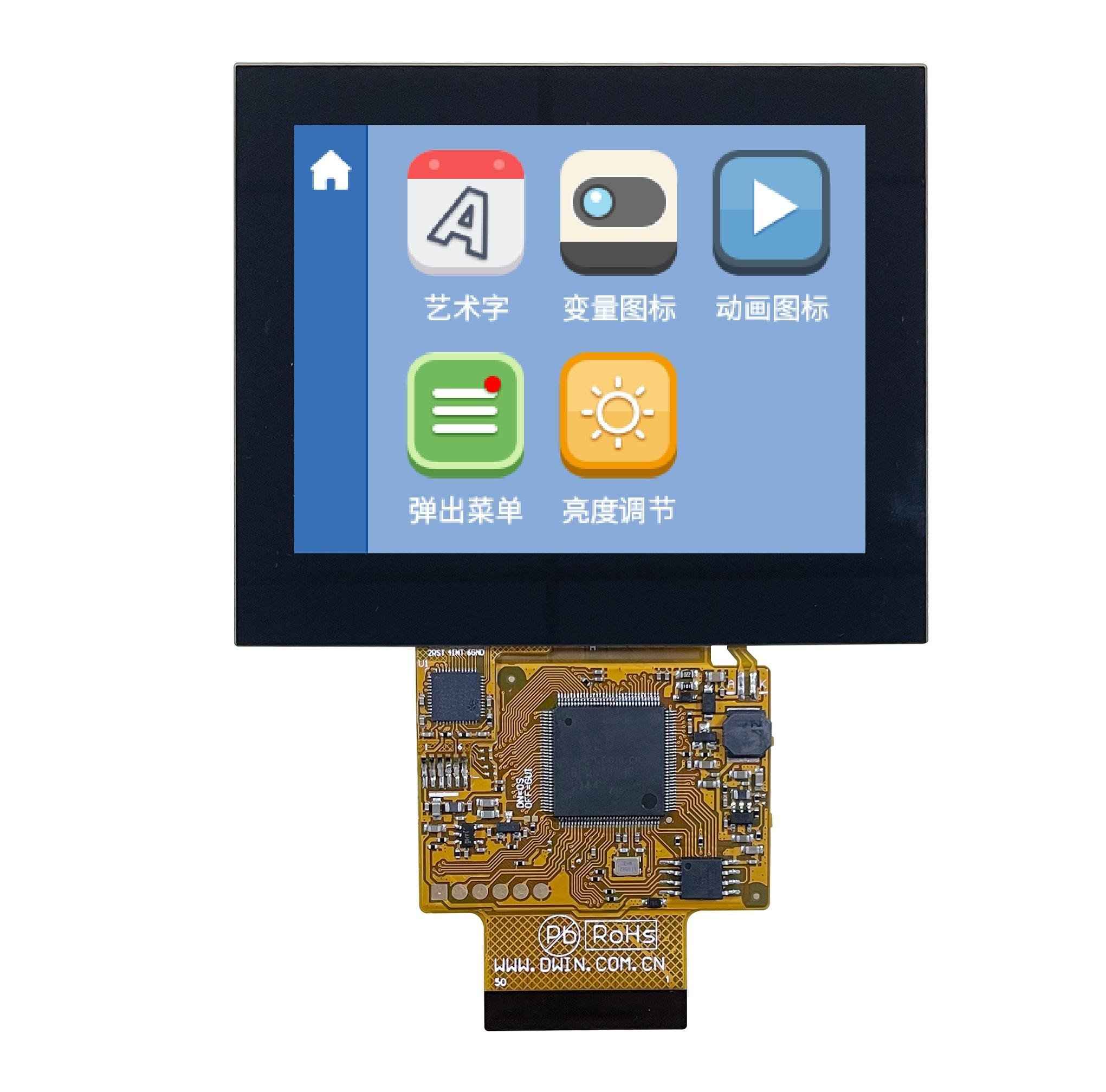

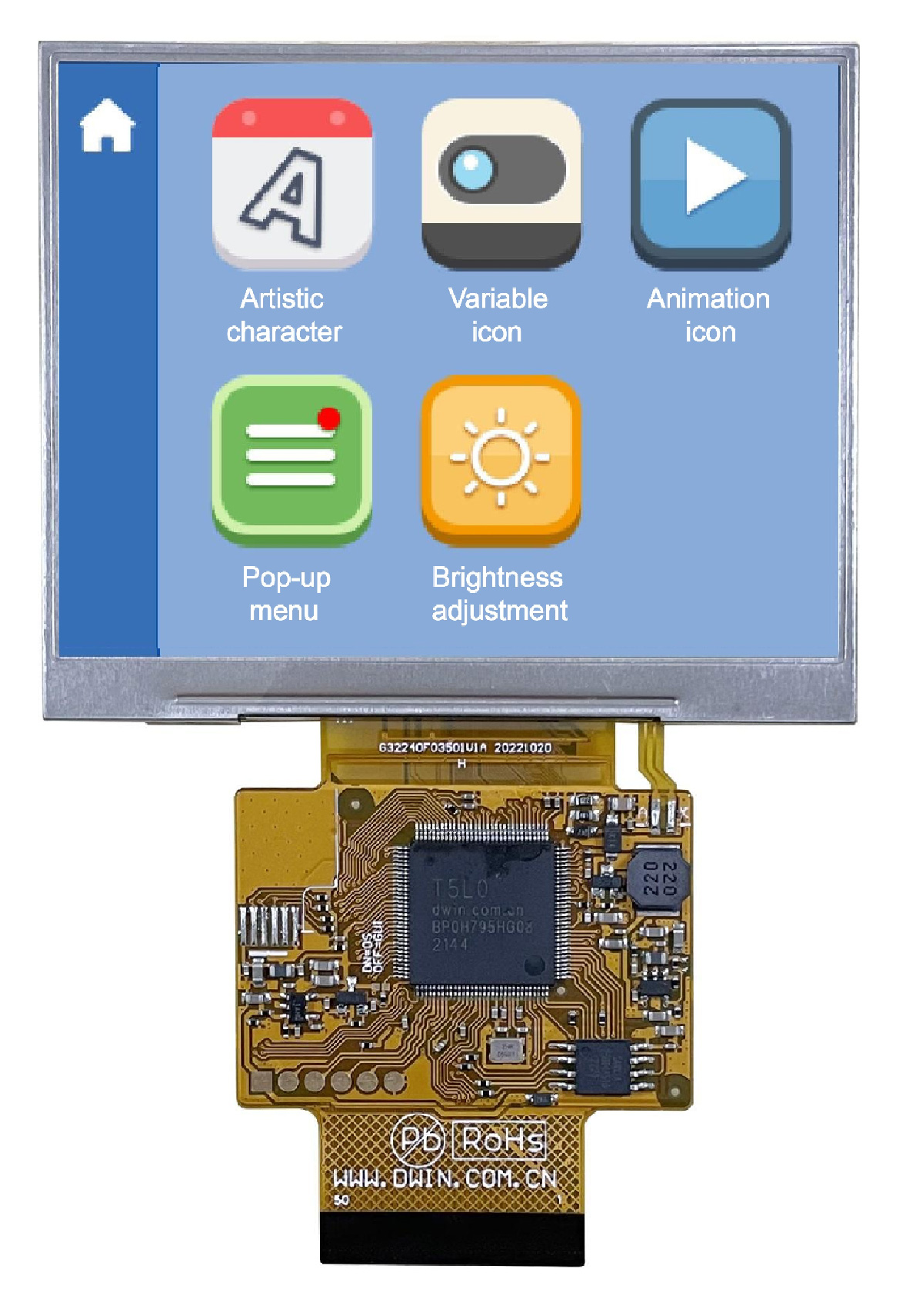

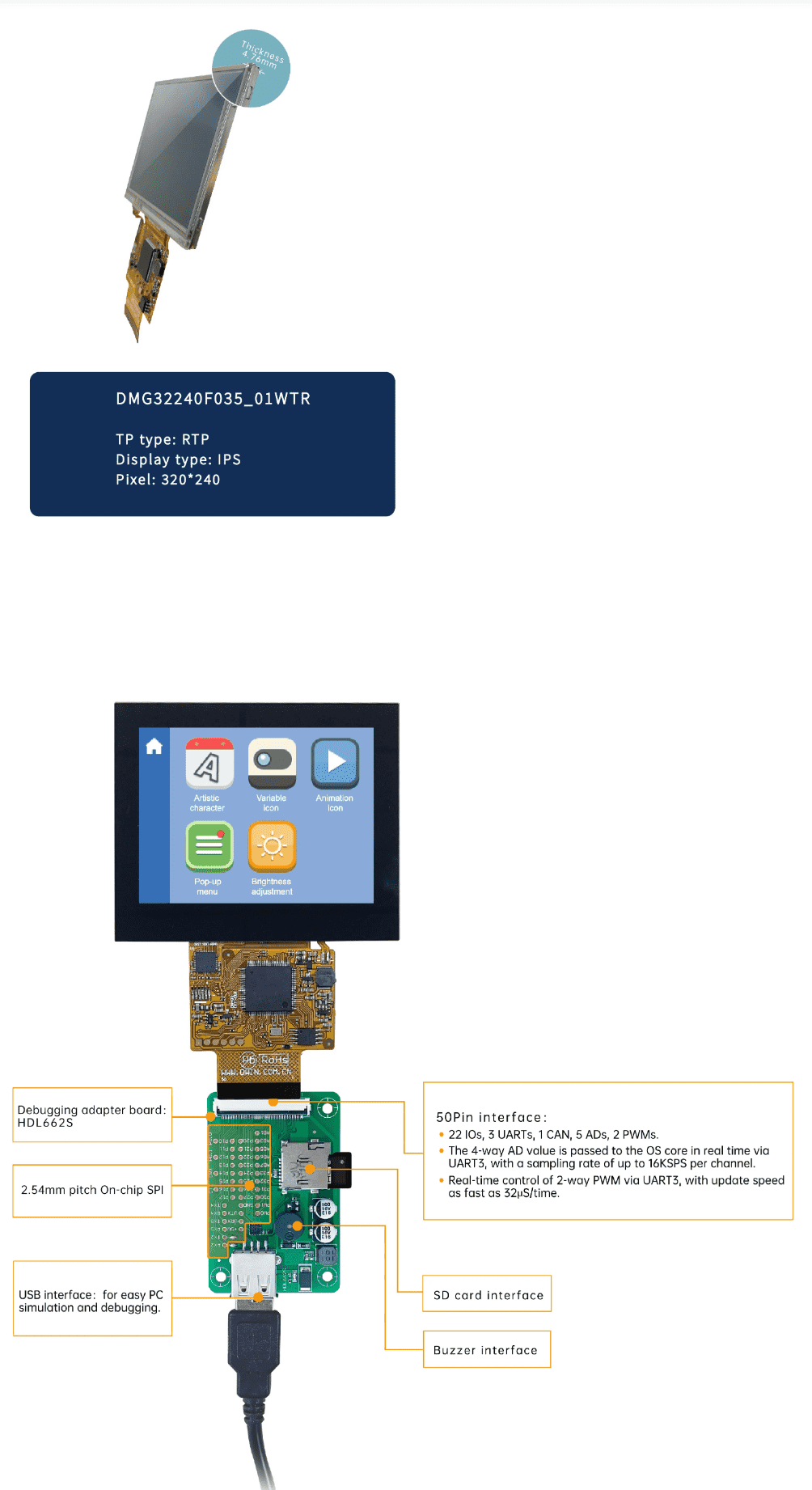

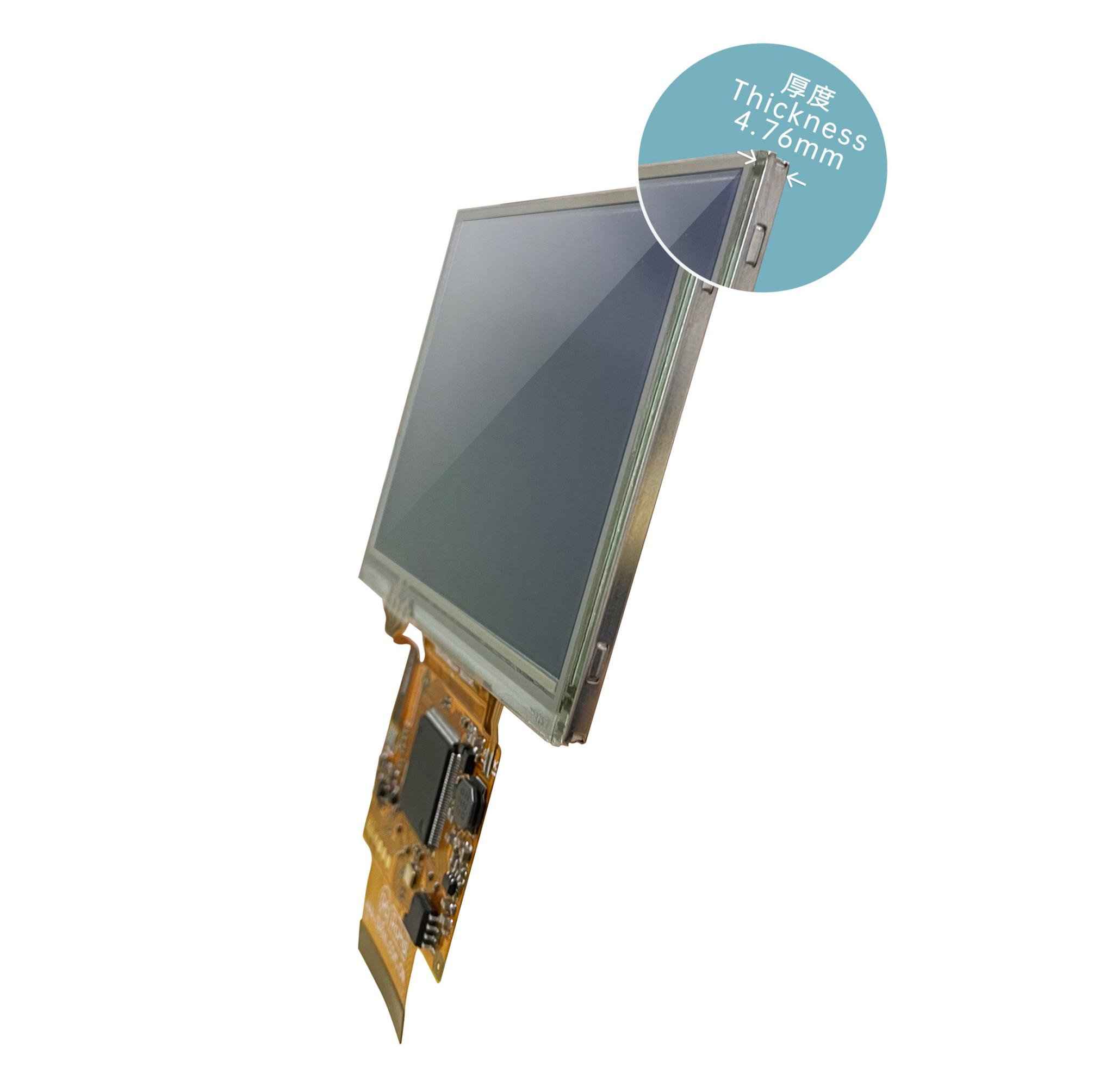

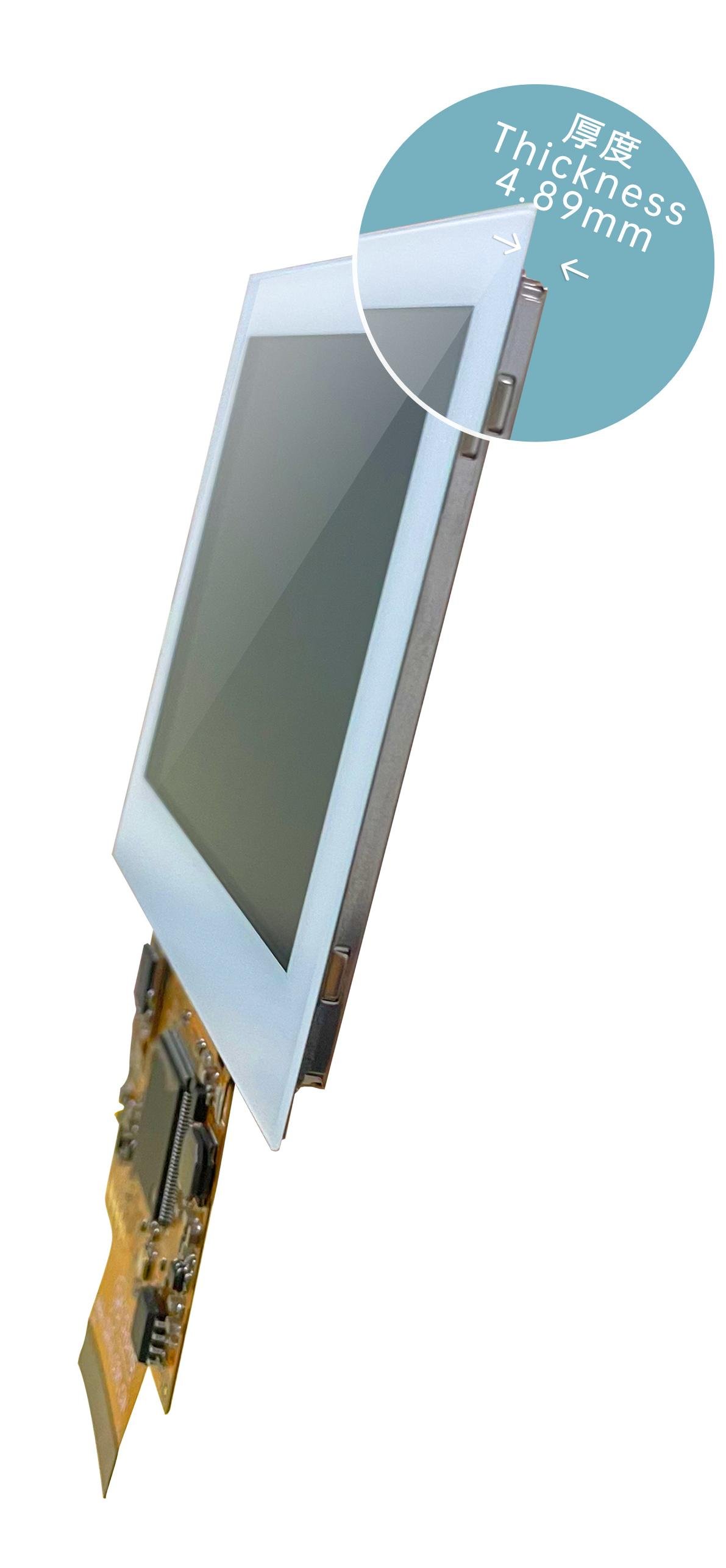

DMG32240F035-01W ASIC T5L0 IPS-TFT-LCD 3.5 дюйма, разрешение 320*240 пикселей, 262К цветов, широкий угол обзора. Процесс ламинирования рамок LCD и TP с высокой надежностью конструкции. Дополнительные варианты TP в черном, белом и интегрированном черном цветах. Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. Основан на T5L0, работает под управлением системы DGUS II
Pin | Definition | I/O | Functional Description |
1 | 5V | I | Power supply, DC3.6-5.5V |
2 | 5V | I | |
3 | GND | GND | GND |
4 | GND | GND | |
5 | GND | GND | |
6 | AD7 | I | 5 input ADCs. 12-bit resolution in case of 3.3V power supply. 0-3.3V input voltage. Except for AD6, the rest data is sent to OS core via UART3 in real time with 16KHz sampling rate. AD1 and AD5 can be used in parallel, and AD3 and AD7 can be used in parallel, which equals to two 32KHz sampling AD. AD1, AD3, AD5, AD7 can be used in parallel, which equals to a 64KHz sampling AD; the data is summed 1024 times and then divided by 64 to obtain a 64Hz 16bit AD value by oversampling. |
7 | AD6 | I | |
8 | AD5 | I | |
9 | AD3 | I | |
10 | AD2 | I | |
11 | 3.3 | O | 3.3V output, maximum load of 150mA. |
12 | SPK | O | External MOSFET to drive buzzer or speaker. The external 10K resistor should be pulled down to the ground to ensure that power-on is low level. |
13 | SD_CD | I/O | SD/SDHC interface,The SD_CK connects a 22pF capacitor to GND near the SD card interface. |
14 | SD_CK | O | |
15 | SD_D3 | I/O | |
16 | SD_D2 | I/O | |
17 | SD_D1 | I/O | |
18 | SD_D0 | I/O | |
19 | PWM0 | O |
2 16-bit PWM output. The external 10K resistor should be pulled down to the ground to ensure that power-on is low level. The OS core can be controlled in real time via UART3 |
20 | PWM1 | O | |
21 | P3.3 | I/O | If using RX8130 or SD2058 I2C RTC to connect to both IOs, SCL should be connected to P3.2,and SDA connected to P3.3 in parallel with 10K resistor pull-up to 3.3V. |
22 | P3.2 | I/O | |
23 | P3.1/EX1 | I/O | It can be used as an external interrupt 1 input at the same time, and supports both low voltage level or trailing edge interrupt modes. |
24 | P3.0/EX0 | I/O | It can be used as an external interrupt 0 input at the same time, and supports both low voltage level or trailing edge interrupt modes |
25 | P2.7 | I/O | IO interface |
26 | P2.6 | I/O | IO interface |
27 | P2.5 | I/O | IO interface |
28 | P2.4 | I/O | IO interface |
29 | P2.3 | I/O | IO interface |
30 | P2.2 | I/O | IO interface |
31 | P2.1 | I/O | IO interface |
32 | P2.0 | I/O | IO interface |
33 | P1.7 | I/O | IO interface |
34 | P1.6 | I/O | IO interface |
35 | P1.5 | I/O | IO interface |
36 | P1.4 | I/O | IO interface |
37 | P1.3 | I/O | IO interface |
38 | P1.2 | I/O | IO interface |
39 | P1.1 | I/O | IO interface |
40 | P1.0 | I/O | IO interface |
41 | UART4_TXD | O | UART4 |
42 | UART4_RXD | I | |
43 | UART5_TXD | O | UART5 |
44 | UART5_RXD | I | |
45 | P0.0 | I/O | IO interface |
46 | P0.1 | I/O | IO interface |
47 | CAN_TX | O | CAN interface |
48 | CAN_RX | I | |
49 | UART2_TXD | O | UART2(UART0 serial port of OS core) |
50 | UART2_RXD | I |
Основные параметры | ||
Степень применения | Ультратонкая COF-структура | |
Дисплей | ||
Диагональ | 3.5" | |
Разрешение | 320×240 | |
Срок жизни | ≥ 10 000ч | |
Цветность | 262K (262144) 18-bit 6R6G6B | Другие товары |
Тип ЖК-дисплея | IPS, TFT LCD | Другие товары |

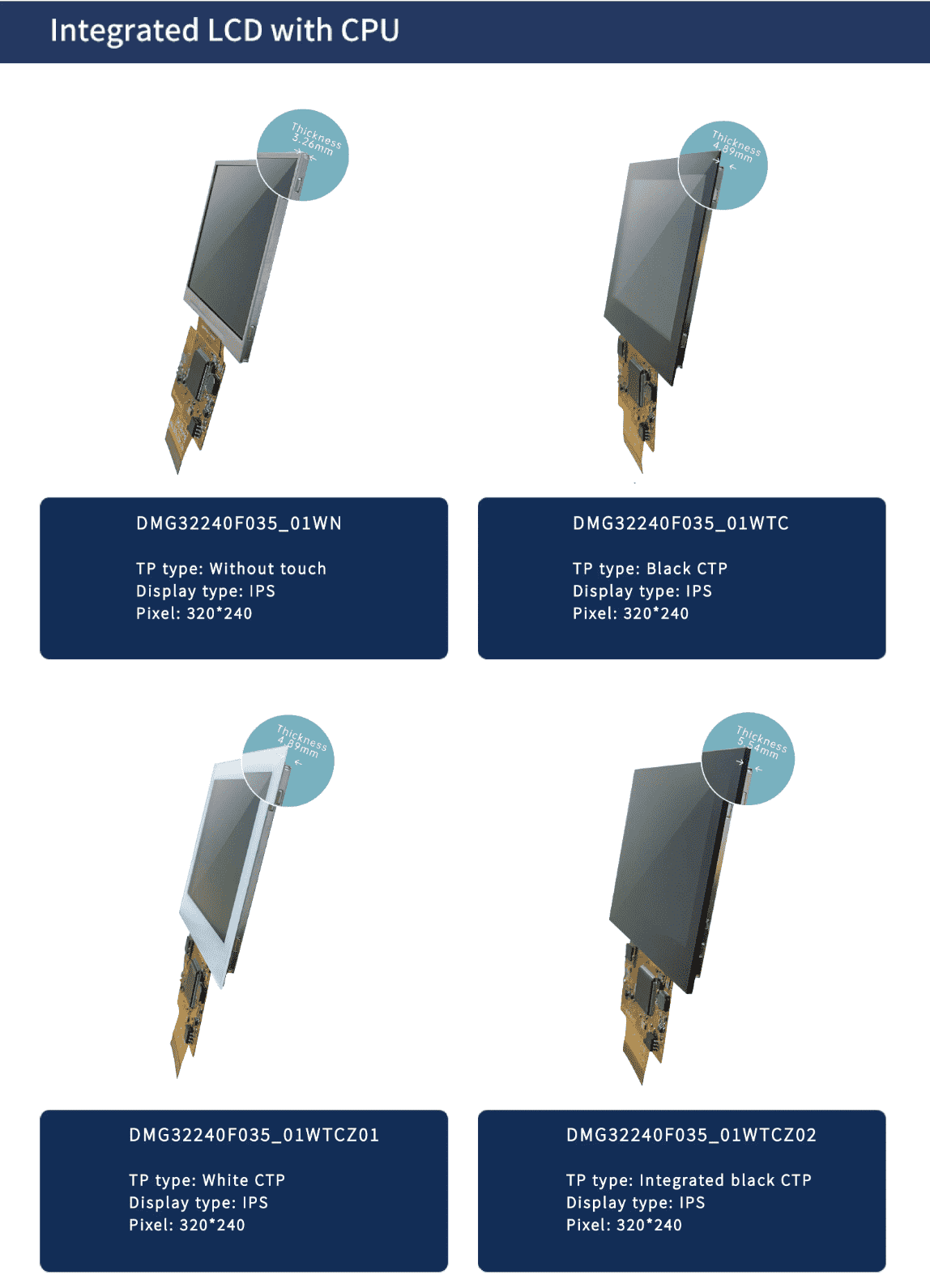

Яркость | _WTC: 280 нит / _WTCZ01:280 нит / _WTCZ02:90 нит / _WN: 300 нит | |
Угол обзора(V.A.) | Широкий угол обзора, типичное значение 85°/85°/85°/85°(L/R/U/D) | |
Область отображения (Active Area, A.A.) | 154.08×85.92 | |
Подсветка | LED | |
Яркость | 300 nit | |
Напряжение и ток | ||
Напряжение питания, В | 4.5~5.5В | |
Рабочий ток | VCC = 5 В, максимальная подсветка 165mA . VCC=5 В, подсветка выключена 70 мА | |
Рабочая среда | ||
Рабочая температура | -10℃~60℃ | |
Температура хранения | -20℃~70℃ | |
Рабочая влажность | 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности | |
ESD test | Contact discharge ±4KV Normal operation. Contact discharge ±4KV Normal operation | |
EFT test | Power supply ±1KV; 100KHz Normal operation | |
Интерфейс | ||
Скорость передачи данных | 3150~3225600 бит/с, тип. 115200 бит/с | |
Выходное напряжение | Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В | |
Входное напряжение (RXD) | Вход 1: Iin = 1 мА, 0~3.3В. Вход 0: Iin = -1 мА, 0~0.5В | |
Входной интерфейс | UART2: ТТЛ. UART4: TTL (доступно только после настройки ОС). UART5: TTL (доступно только после настройки ОС) | |

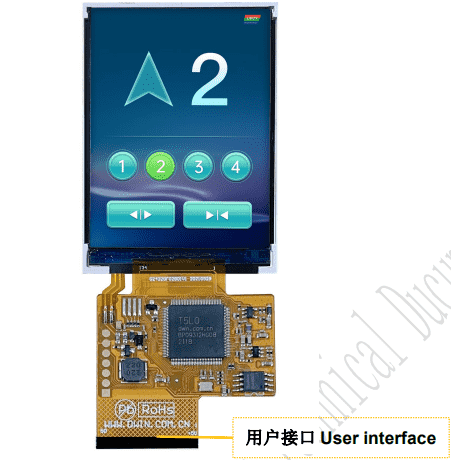

Пользовательский интерфейс | 50Pin_0.5mm FPC | |
Интерфейс | UART2: TTL. UART4: TTL (Доступно только после настройки ОС). UART5: TTL (Доступно только после настройки ОС) | |
Разъем | UART2: N81; UART4: N81/E81/O81/N82; 4 режима (конфигурация ОС) UART5: N81/E81/O81/N82; 4 режима (конфигурация ОС) | |
Формат данных | UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration) | |
Память | ||
Flash память | 8 Мб NOR Flash для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз | |
Электрические характеристики | ||
Номинальная мощность | <5W | |
Информация об ASIC | ||
ASIC T5L | T5L0 | |
T5L0 ASIC | T5L0 ASIC — это маломощная, экономичная, высокоинтегрированная однокристальная двухъядерная ASIC с графическим интерфейсом и приложением, разработанная DWIN Technology для небольших ЖК-дисплеев и серийно выпускаемая в 2020 году | |
Пользовательский интерфейс и периферия | ||
UI Version | TA / DGUSII | |
Datasheet | ||
Datasheet | Загрузить / Загрузить / Загрузить | |
Версия Datasheet | 2022-12-15 | |
Datasheet | ||
Размеры | ||
Размеры (ШxВxГ), мм | 76.84×63.84×3.26 | |
Сенсорные параметры | ||
Тип Touch-панели | None | |
Вес и габариты | ||
Вес (грамм) | 30 | |
Прочие | ||
Гарантия | 1 год | |
Страна бренда | Китай | |
Гарантийный срок | 1 год | |
Серия | F Серия | |
Страна производства | Китай | |
Артикул | DMG32240F035_01WN |
