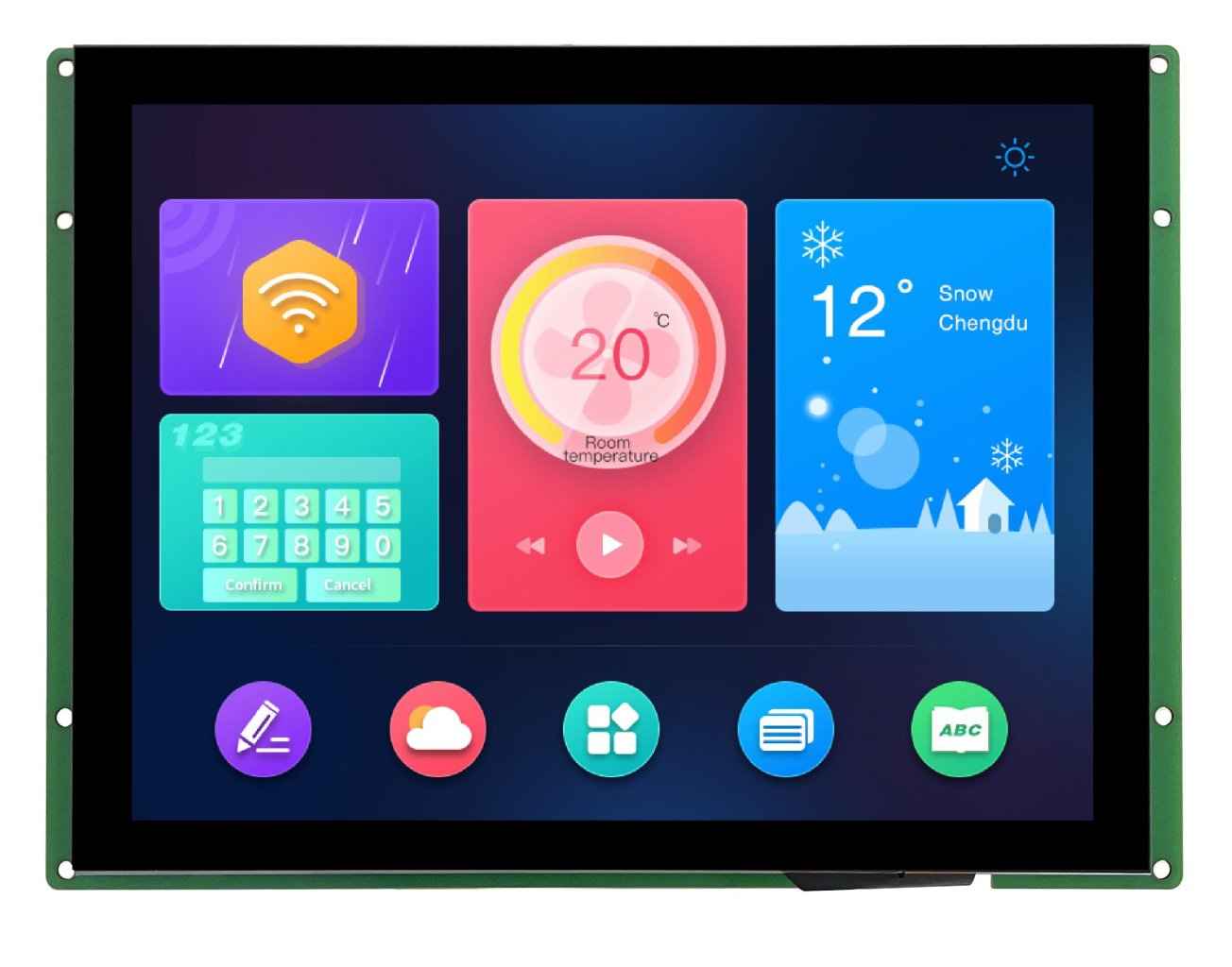

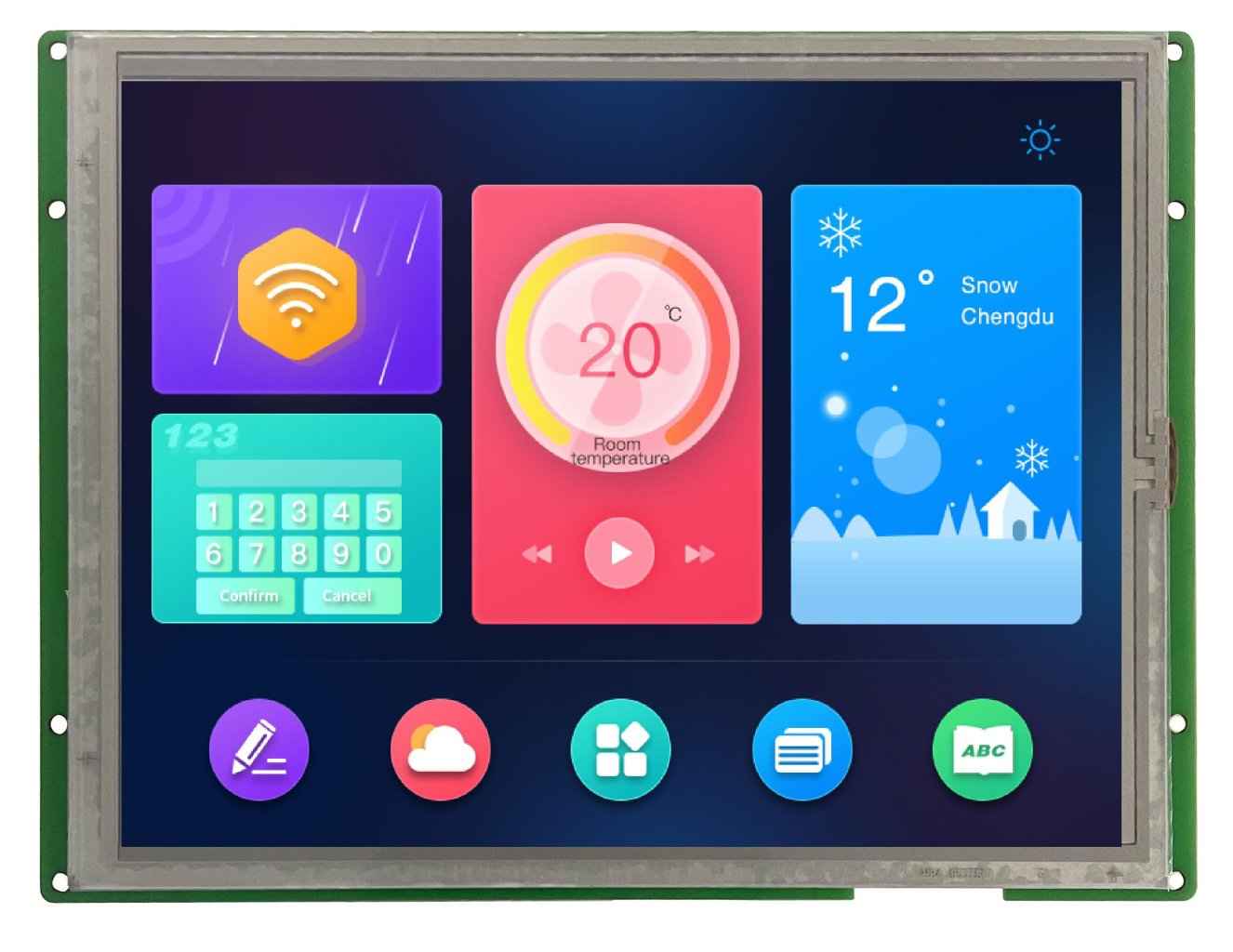

DMG80600K080_03W DWIN T5L1 UART HMI 8" TN ЖК-дисплей медицинского класса

Степень применения [Основные параметры]

Медицинский класс

Диагональ [Дисплей]

8.0"

3D-данные [3D-данные]

12274

Разрешение [Дисплей]

800×600

Срок жизни [Дисплей]

≥ 30 000ч

Защитное покрытие [Основные параметры]

Есть

Анти-УФ [Основные параметры]

Да

Установочные размеры, мм [Размеры]

184.10(+0.3)×142.00(+0.3)

Периферия [Пользовательский интерфейс и периферия]

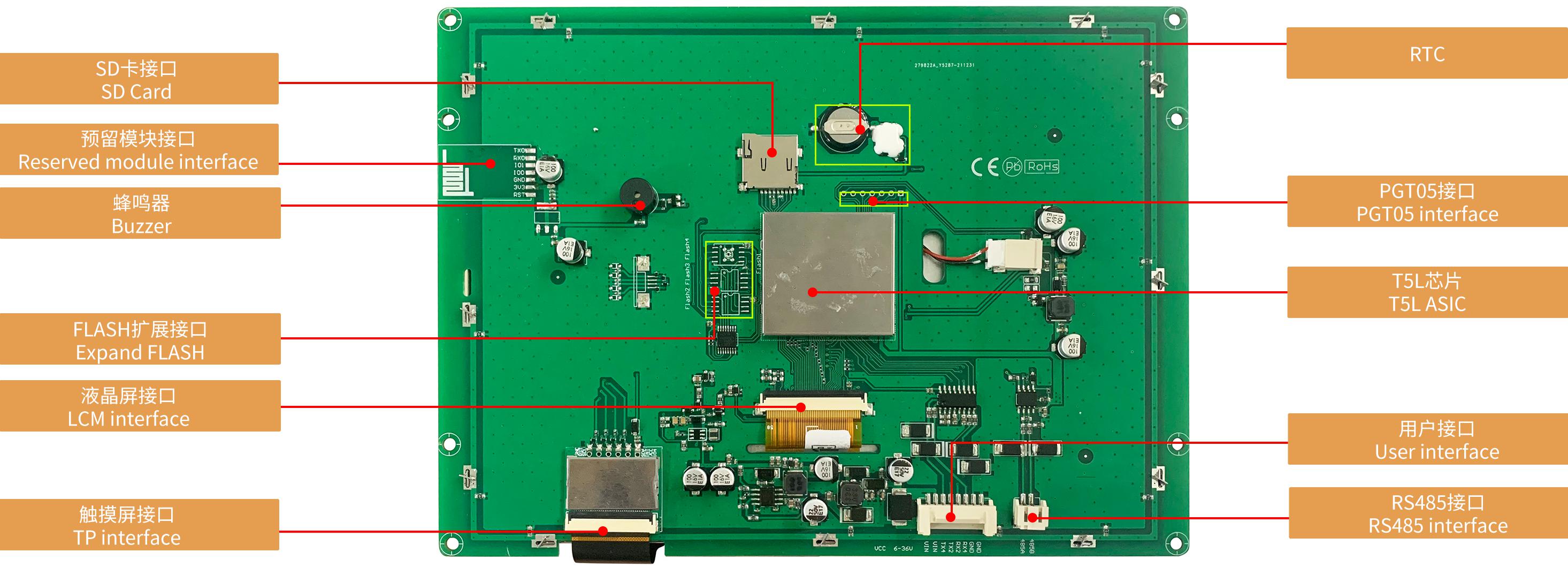

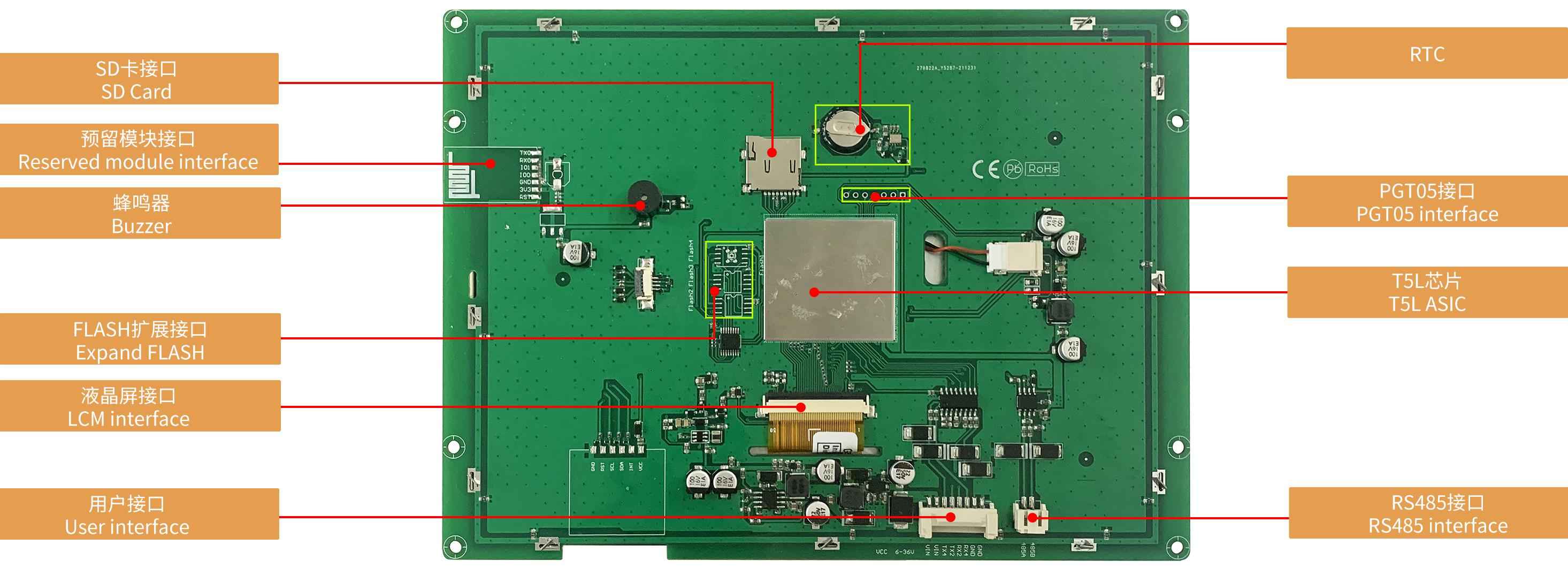

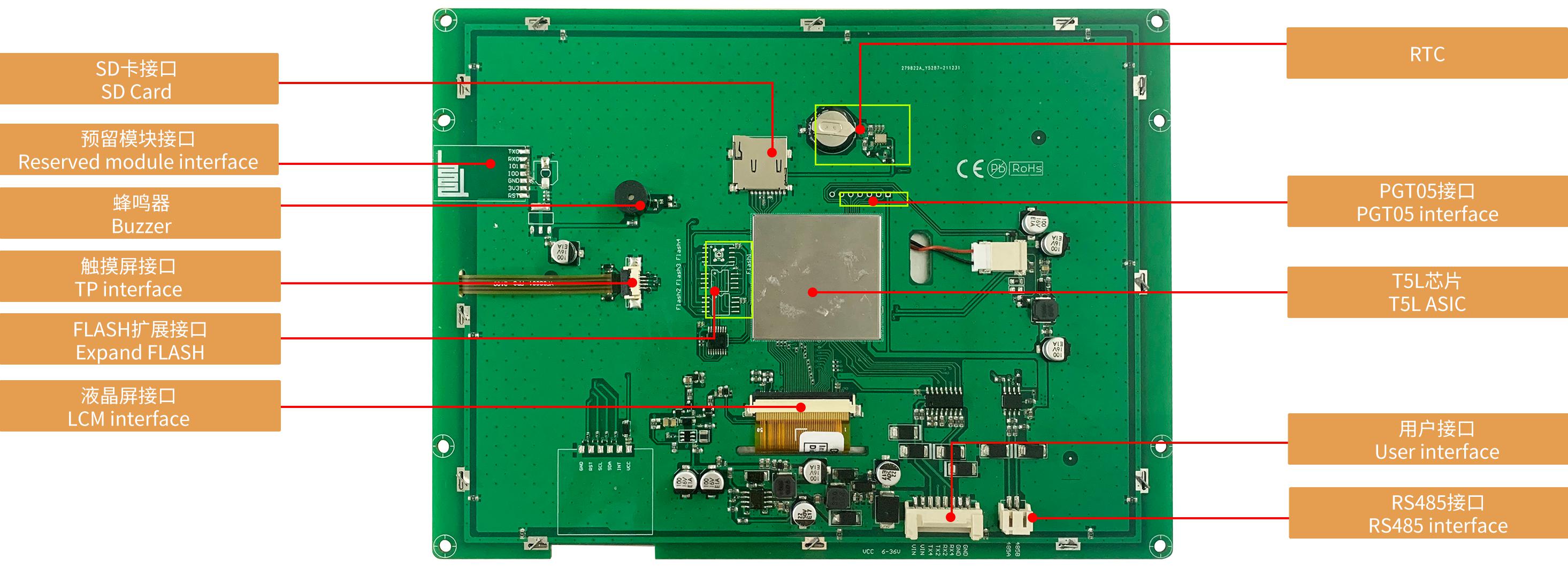

DMG80600K080_03WTC CTP, зуммер, RTC, RS485 / DMG80600K080_03WTR RTP, RTC, зуммер, RS485 / DMG80600К080_03WN Зуммер, RTC, RS485

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

TN, TFT LCD

Яркость [Дисплей]

WTC: 350 нит / WTR: 300 нит / WN: 400 нит

Угол обзора（V.A.) [Дисплей]

Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)

Поддержка поворота 0°/90°/180°/270° [Дисплей]

Есть

Область отображения (Active Area, A.A.) [Дисплей]

162.00×121.50

Область просмотра (View Area, V.A.) [Дисплей]

162.60×122.20

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Поддерживаются касание точки и перетаскивание

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Тип Touch [Сенсорные параметры]

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Пленка ITO + стекло ITO

Сенсорный режим [Сенсорные параметры]

Поддерживаются касание точки и перетаскивание

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

6~36

Напряжение питания, тип. [Напряжение и ток]

12V

Рабочий ток [Напряжение и ток]

VCC = +12В, подсветка на 320 мА. VCC = +12В, подсветка выключена 120мА

Рабочая температура [Рабочая среда]

-20~70℃

Температура хранения [Рабочая среда]

-30℃~80℃

Рабочая влажность [Рабочая среда]

10%~90% относительной влажности

LCM интерфейс [Интерфейс]

FPC60 0,5мм, интерфейс LVDS

RTP интерфейс [Интерфейс]

Интерфейс 4Pin_1.0mm

CTP интерфейс [Интерфейс]

Структура COB, интерфейс IIC

Скорость передачи данных [Интерфейс]

3150~3225600 бит/с, тип. 115200

Выходное напряжение [Интерфейс]

Выход 1, Iout = 1 мА; -5.0~-3.0В. Выход 0: Iвых = -1 мА; 3.0~5.0В

Входное напряжение (RXD) [Интерфейс]

Вход 1: Iin = 1 мА, -15.0~-5.0В. Вход 0: Iin = -1 мА, 5.0~15.0В

Входной интерфейс [Интерфейс]

UART2: RS232. UART4: RS232 (Only available after OS configuration). UART5: RS485（Only available after OS configuration)

Пользовательский интерфейс [Интерфейс]

2Pin_2.0mm (RS485), 8Pin_2.0mm (RS232)

Flash расширение [Память]

Возможность расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash

Flash память [Память]

16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз

Зуммер [Интерфейс]

Пассивный зуммер 3V. Мощность: <1 Вт

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

Интерфейс [Интерфейс]

UART2: RS232. UART4: RS232 (доступно только после настройки ОС). UART5: RS485 (доступно только после настройки ОС)

RTC (Super-capacitor) [Интерфейс]

Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания

Разъем [Интерфейс]

8Pin_2.0mm (RS232). 2Pin_2.0mm (RS485)

Формат данных [Интерфейс]

UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)

Номинальная мощность [Электрические характеристики]

<10W

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя

PGT05 интерфейс [Интерфейс]

Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта к namal

Видео [Видео]

https://www.dwin-global.com/uploads/DMG80600K080_03WTR.mp4

ASIC T5L [Информация об ASIC]

T5L1

T5L1 ASIC [Информация об ASIC]

Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз

Тест на старение [Рабочая среда]

72 часа старения при высокой температуре при 50 ℃

ESD test [Рабочая среда]

Contact discharge ±8KV Normal operation. Air discharge ±15KV Normal operation

EFT test [Рабочая среда]

Power supply ±2KV; 100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2022-02-25

Гарантия

1 год

Страна бренда

Китай

Дополнительные характеристики

2Pin_ 2.0mm horizontal socket: For RS485 communication

• DMG80600K080_03WTC.pdf — Размер 3903.4Кб

• DMG80600K080_03WTR .pdf — Размер 4008.2Кб

• DMG80600K080_03WN.pdf — Размер 4.1Кб
