Артикул: DMG80600T121_15WTR

Описание товара:

  • DMG80600T121_15WTR DWIN T5L1 UART HMI 12.1" ЖК-дисплей в корпусе промышленного класса.
  • На базе T5L1, работающей под управлением системы DGUS II.
  • 12.1-дюймовый, разрешение 800*600 пикселей, 16.7 млн цветов, TN-TFT-LCD.
  • С конформным покрытием, с корпусом, уровень защиты IP65.
  • 16 Мбайт без Flash-памяти для шрифтов, изображений и аудиофайлов.
  • Простая в использовании разработка графического интерфейса DWIN DGUS, не требующая навыков кодирования.
  • Суперконденсатор для источника питания.
  • Интерфейсы RS232, RS485 поддерживают протокол MODBUS.

Характеристики:
Степень применения
Индустриальный класс
Диагональ
12.1"
Разрешение
800×600
Срок жизни
≥ 30 000ч
Яркость
Защитное покрытие
Есть
Уровень защиты IP65
IP65 (Front)
Периферия
DMG80600T121_15WTR Resistive touch, RTC, Speaker
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L1 UART HMI 12.1" ЖК-дисплей в корпусе промышленного класса

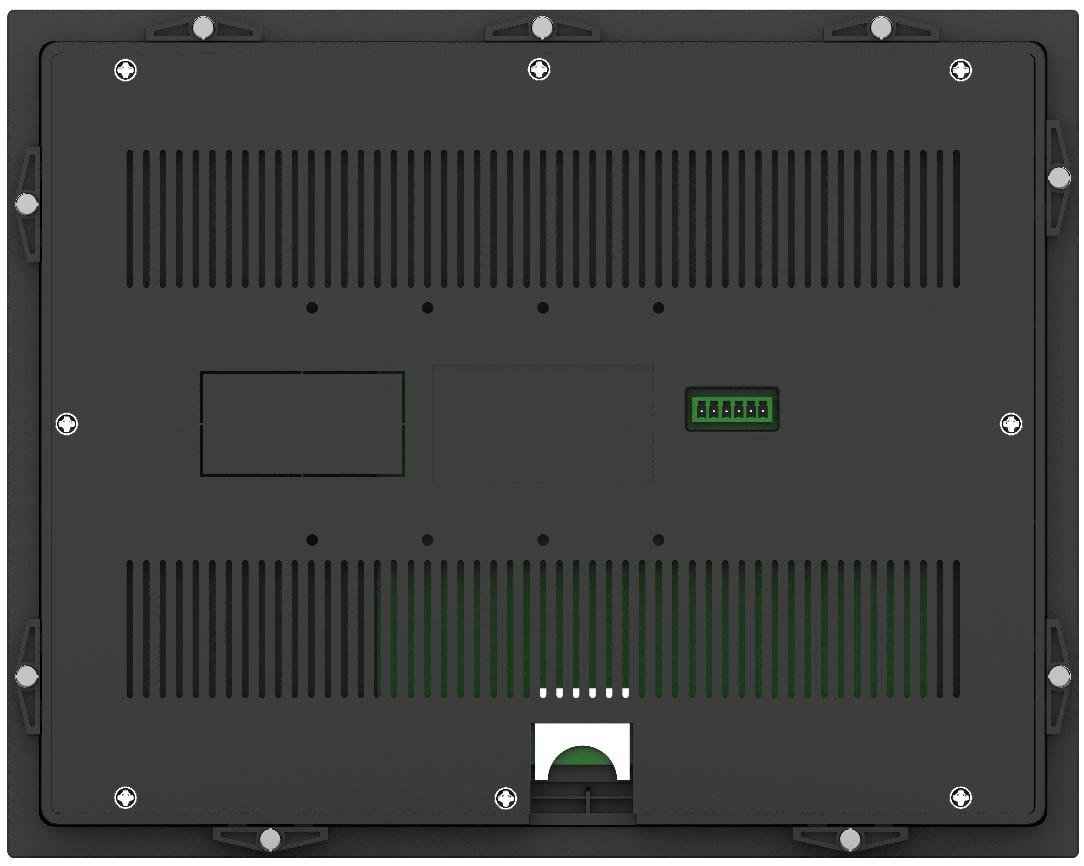

DMG80600T121_15WTR

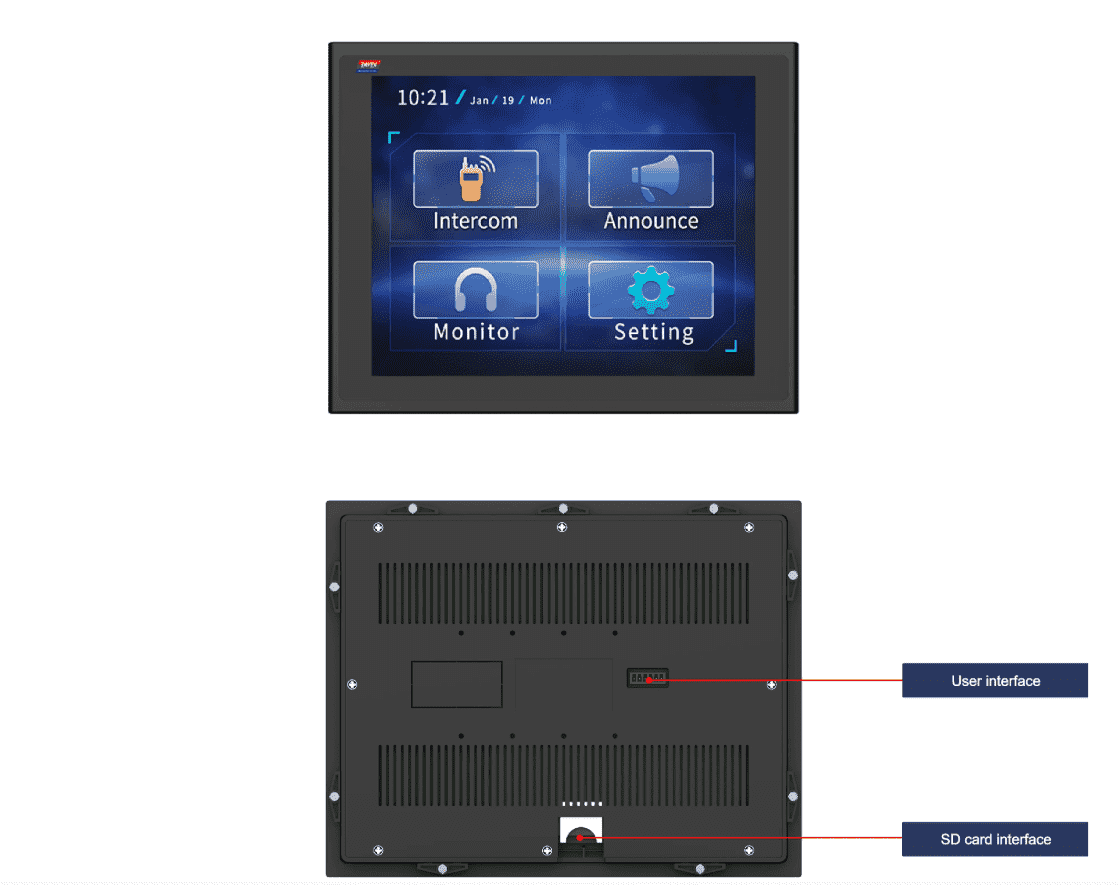

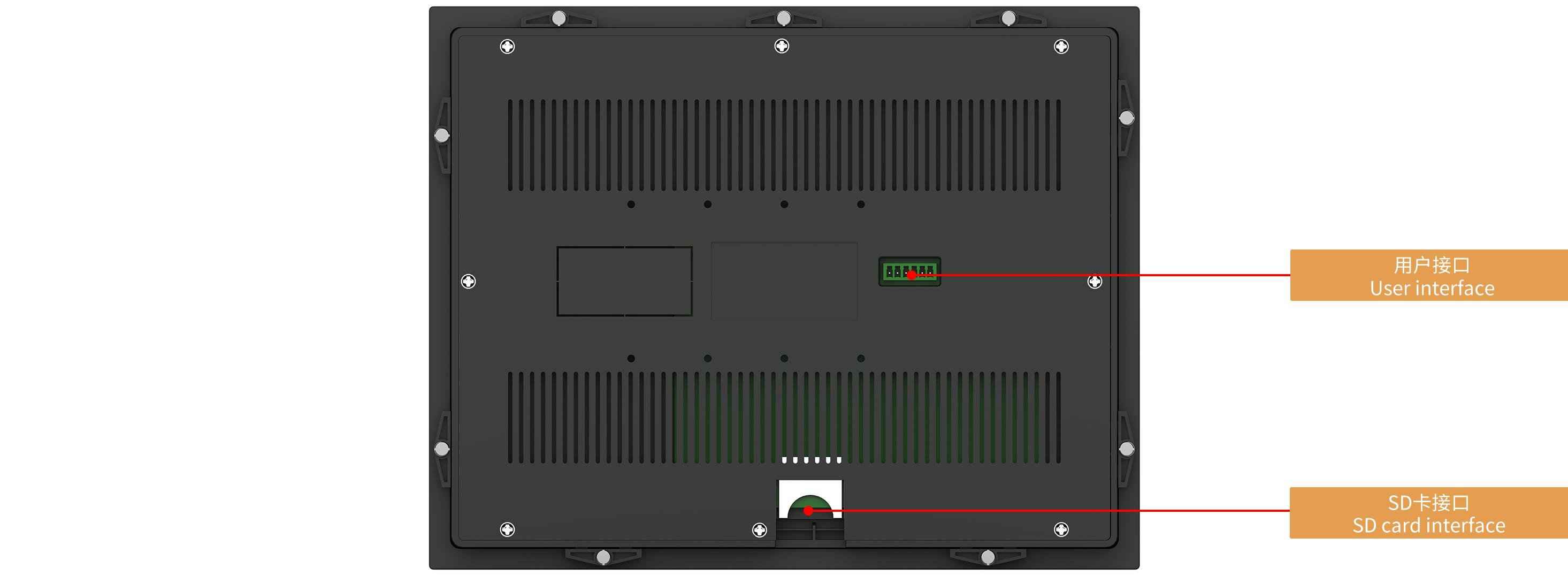

Схема платы PCB

ASIC Information

T5L1 ASIC Designed by DWIN with the mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database.
The rewrite cycle is over 100,000 times.

Display

Color 16.7M colors
LCD Type TN, TFT LCD
Viewing Angle 70°/70°/50°/70° (L/R/U/D)
Display Area(A.A) 246.0mm (W) ×184.5mm (H)
Resolution 800×600 pixels (support 0°/90°/180°/270°)
Backlight LED
Brightness 300nit

Touch parameters

Type Four-wire RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Support point touch and drag
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch

Reliability Test

Working Temperature -20℃~70℃ (12V @ 60% RH)
Storage Temperature -30℃~80℃
Working Humidity 10%~90%RH, typical value of 60% RH
Protective Level IP65 (Front)
Conformal coating Yes

Voltage & Current

Operating Voltage 9~36V, typical value of 12V
Operating Current  VCC=12V, max backlight, 650mA
VCC=12V, backlight off, 180mA

Interface

Mode UART2:RS232;
UART4:RS485;(Only available after OS configuration)
UART2 Voltage Level Test Condition Min Typ Max Unit
Output 1 - -5.0 -3.0 V
Output 0 3.0 5.0 - V
Input 1 -15.0 -5.0 - V
Input 0 - 5.0 15.0 V
UART2 Baudrate 3150~3225600bps, typical value of 115200bps
UART4 Voltage Level Test Condition Min Typ Max Unit
Output 1 2.5 5.0 - V
Output 0 - -5.0 -2.5 V
Input 1 0 2.5 - V
Input 0 - -2.5 -0.2 V
UART4 Baudrate 3150~921600bps, typical value of 115200bps
LCM interface Connector 20Pin_1.25mm, LVDS interface
User interface 6Pin_3.81mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Speaker Onboard speaker. Power: 2W
RTC Super-capacitor for power supply. Accuracy: ±20ppm@25℃. It can work normally for 7 days after power failure
SD card interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s

Peripheral

DMG80600T121_15WTR Resistive touch,RTC,Speaker

Application

Обмен изображениями приложений промышленного уровня
Совместное использование изображений приложений коммерческого уровня



Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
Уровень защиты IP65 IP65 (Front)
Дисплей
Диагональ 12.1"
Разрешение 800×600
Срок жизни ≥ 30 000ч
Яркость 300 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Угол обзора(V.A.) Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 246.0×184.5
Подсветка LED
Пользовательский интерфейс и периферия
Периферия DMG80600T121_15WTR Resistive touch, RTC, Speaker
Сенсорные параметры
Тип Touch RTP (резистивная сенсорная панель) Другие товары
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддерживает касание опорной точки и перетаскивание
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни LED Более 1 000 000 раз коснуться
Напряжение и ток
Напряжение питания, В 9~36В, тип. 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC=12V, max backlight, 650mA VCC=12V, backlight off, 180mA
Рабочая среда
Рабочая температура -20...70℃ (12V @ 60% RH)
Температура хранения -30...80℃
Рабочая влажность 10...90%RH, typical value of 60% RH
Интерфейс
LCM интерфейс FPC20 1.25mm, LVDS interface
RTP интерфейс 4Pin_1.0mm interface
Скорость передачи данных 3150~3225600 bps, typical value of 115200 bps
Входной интерфейс UART2:RS232; UART4:RS485;(Only available after OS configuration)
Пользовательский интерфейс 6-контактный разъем 3,81 мм для питания и последовательной связи. Скорость загрузки (типовое значение): 12 Кбайт/с.
SD card slot FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
RTC (Super-capacitor) Super-capacitor for power supply. Accuracy: ±20ppm @25℃. It can work normally for 7 days after power failure
Разъем 6Pin_3.81mm Socket
Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Интерфейс динамика Бортовой динамик.Мощность: 2 Вт Другие товары
Зарезервированный интерфейс модуля Модуль Wi-Fi: подключайтесь к облачной платформе для удаленного обновления. USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUS. ядро и вернуть продукт в нормальное состояние
Interface
RS485 Есть
RS485 Interface UART4: RS485(Only available after OS configuration)
Память
Flash расширение Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash+512 МБ. NAND Flash (внутри экрана)
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработан DWIN и запущен в серийное производство в 2019 году. На чипе 1 МБ без флэш-памяти, 512 КБ используется для хранения пользовательской базы данных. Цикл перезаписи составляет более 100 000 раз.
Прочие
Гарантия 1 год
Страна бренда Китай
