DMG80480C050_15WTR DWIN T5L0 HMI 5" TN ЖК-дисплей в корпусе потребительского класса
DMG80480C050_15WTR DWIN T5L0 HMI 5" TN ЖК-дисплей в корпусе потребительского класса фото 2
DWIN
Отзывов: 0
Артикул: DMG80480C050_15WTR

Описание товара:

  • DMG80480C050_15WTR DWIN HMI 5" TN ЖК-дисплей в корпусе потребительского класса.
  • Разрешение 800*480, 262 тыс. цветов, TN-TFT-LCD.
  • Резистивный сенсорный экран.
  • Интерфейс RS232 и RS485, 8Pin2.0mm;Провод для подключения розетки.
  • Загрузка через SD-карту или онлайновый последовательный порт.
  • 16 Мбайт без Flash-памяти для шрифтов, изображений и аудиофайлов.
  • Яркость до 200 нит.
  • Номинальный угол обзора: 70/70/50/70 (L/R/U/D).

Характеристики:
Все характеристики
Степень применения
Коммерческий класс
Диагональ
5.0"
Разрешение
800×480
Яркость
200 nit
Цветность
262K (262144) 18-bit 6R6G6B
Тип ЖК-дисплея
TN, TFT LCD
Длина (мм)
160
Высота (мм)
23.5
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

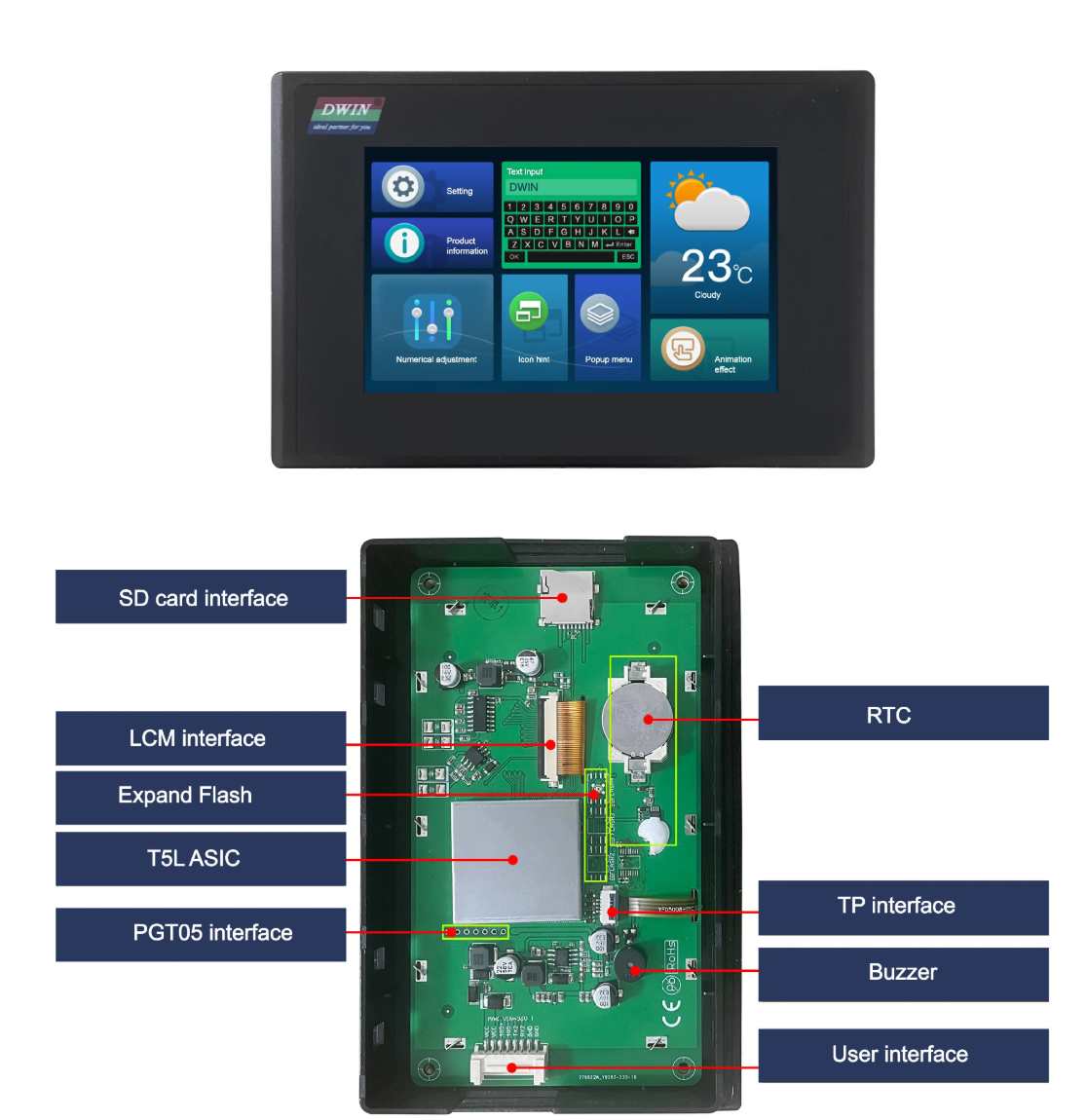

DWIN T5L0 HMI 5" TN ЖК-дисплей в корпусе потребительского класса
DMG80480C050_15WTR

国际站PCB模板
1

ASIC Information

T5L0 ASIC Developed by DWIN. Mass production in 2020,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times

Display

Color 18-bit 6R6G6B
LCD Type TN, TFT LCD
Viewing Angle Normal viewing angle, 70°/70°/50°/70° (L/R/U/D)
Display Area（A.A） 109.0mm (W)×65.8mm (H)
Resolution 800×480 pixels (support 0°/90°/180°/270°)
Backlight LED
Brightness DMG80480C050_15WTR:200nit

Touch Parameters

Type RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Single point touch, support continuous sliding touch
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch

Voltage & Current

Power Voltage 6~36V, typical value of 12V
Operation Current VCC=12V, max backlight,170mA
VCC=12V, backlight off,80mA

Reliability Test

Working Temperature -20℃~70℃ (12V @ 60% RH)
Storage Temperature -30~80℃
Working Humidity 10%~90%RH, typical value of 60% RH

Interface

LCM interface FPC40_0.5mm, RGB interface
RTP interface 4Pin_1.0mm interface
Baudrate 3150~3225600bps, typical value of 115200bps
UART Mode UART2: RS232
UART4: RS485(Only available after OS configuration)
Flash 16MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Buzzer 3V passive buzzer. Power: <1W
RTC Button cell for power supply. Accuracy: ±20ppm @25℃
SD card interface Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

Peripheral

DMG80480C050_15WTR Resistive touch panel, Buzzer,RTC

1



Характеристики

Основные параметры
Степень применения Коммерческий класс
Дисплей
Диагональ 5.0"
Разрешение 800×480
Яркость 200 nit Другие товары
Цветность 262K (262144) 18-bit 6R6G6B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Вес и габариты
Длина (мм) 160
Высота (мм) 23.5
Ширина (мм) 107
Вес (грамм) 260
