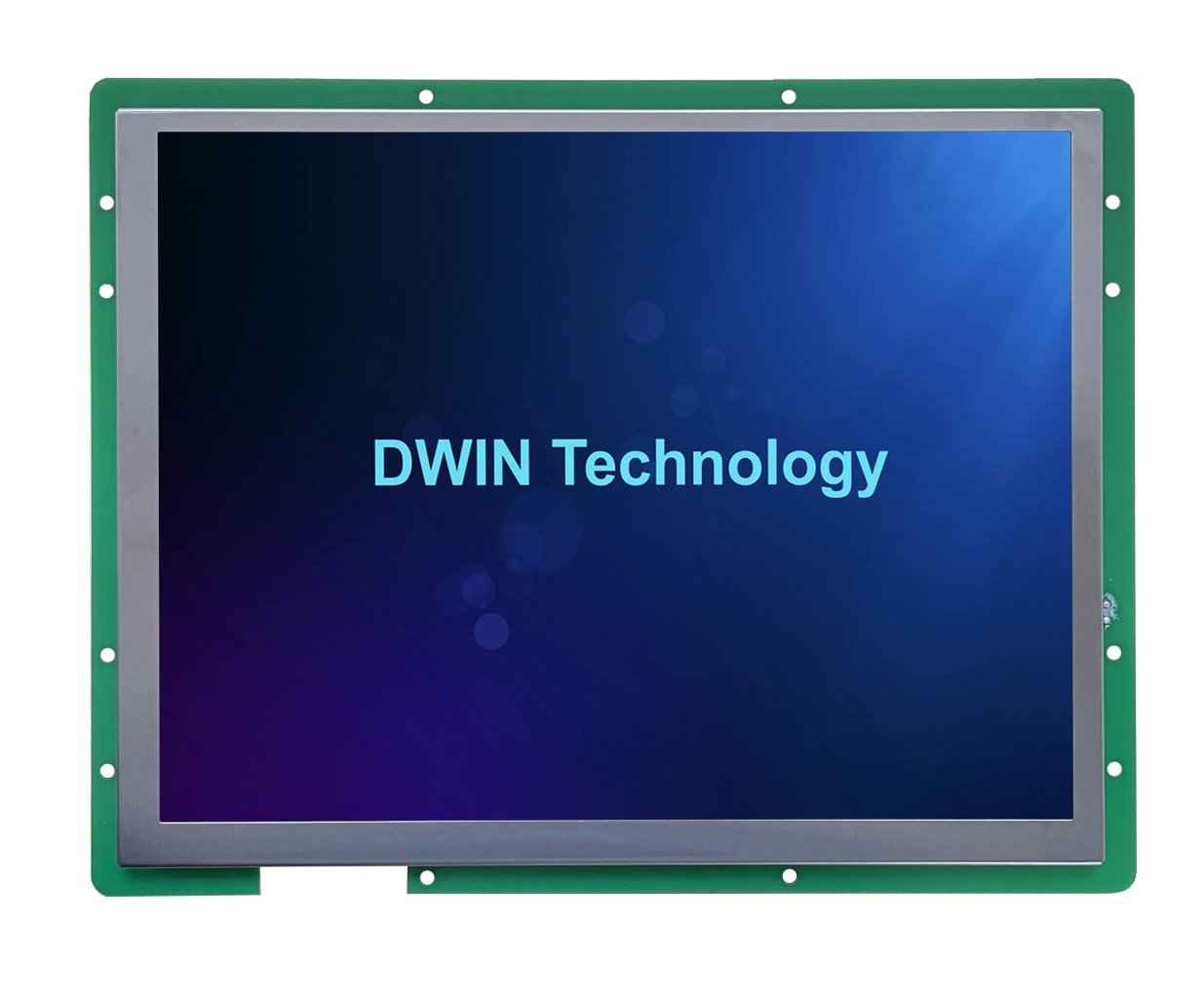

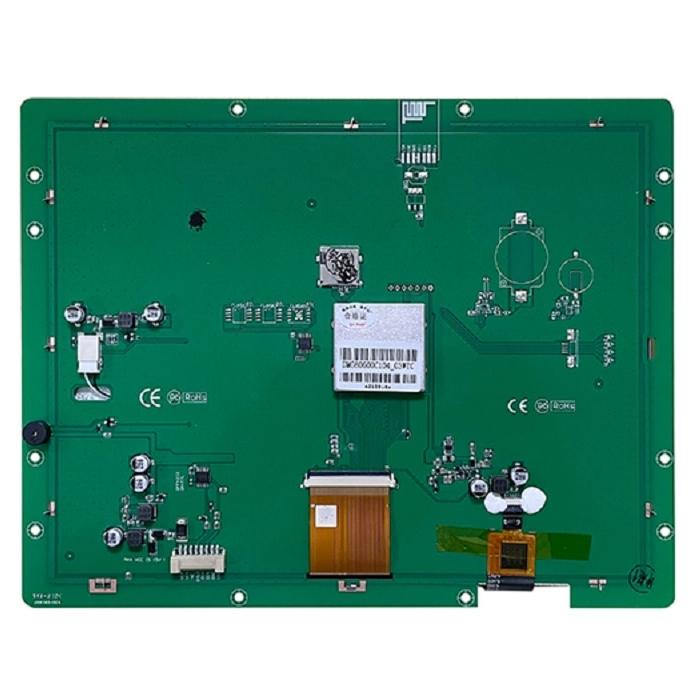

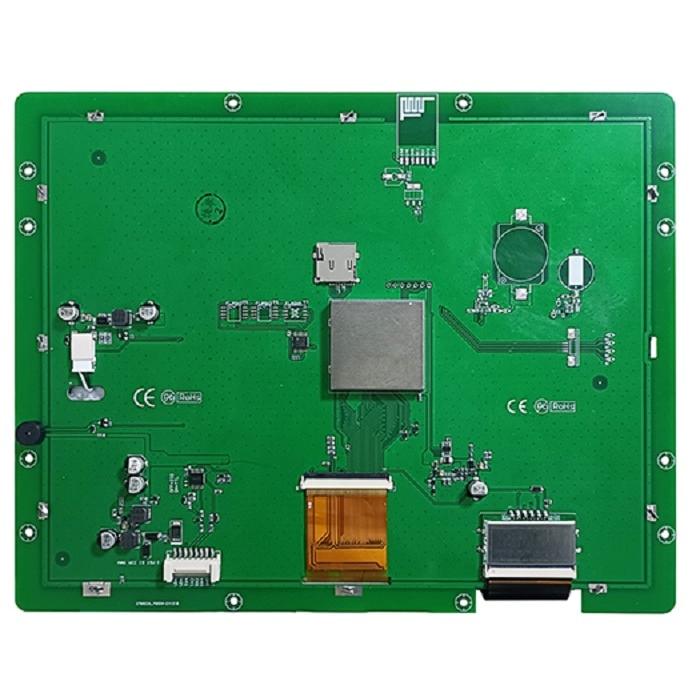

DMG80600C104_03W DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей коммерческого класса

DMG80600C104_03W DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей коммерческого класса

Описание товара:

DMG80600C104_03W

ASIC T5L1 TN-TFT-LCD 10.4 дюйма, разрешение 800 * 600 пикселей, 16.7М цветов, нормальный угол обзора, товарный сорт

Сенсорное управление: Отсутсвует / Резистивное / Емкостное
TTL /CMOS или RS232, гнездо блокировки 8Pin_2.0mm, соединительный провод 8PIN 2.0мм.
Широкий диапазон питания: 3 В ~ 15 В, типичное значение 12 В.
Основан на T5L1, работает под управлением системы DGUS II.
Используйте собственный графический интерфейс DWIN DGUS V7.624, навыки программирования не требуются.
Двойная система разработки: DGUS II/TA (набор инструкций).
Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D).
С двухъядерным графическим интерфейсом и ОС, графическим интерфейсом с богатыми элементами управления, ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KEIL C51.

Описание товара

DWIN T5L1 UART HMI 10.4" IPS-TFT ЖК-дисплей коммерческого класса
DMG80600C104_03W

ASIC T5L1 TN-TFT-LCD 10.4 дюйма, разрешение 800 * 600 пикселей, 16.7М цветов, нормальный угол обзора, товарный сорт. Основан на T5L1, работает под управлением системы DGUS II

DMG80600C104_03WTR
1 (5)

Application

12 (1)

23211q
123123

Характеристики

Основные параметры
Степень применения	Коммерческий класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	10.4"
Разрешение	800×600
Срок жизни	≥ 20 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	TN, TFT LCD	Другие товары
Угол обзора（V.A.)	Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Нет	Другие товары
Область отображения (Active Area, A.A.)	211.20×158.40
Область просмотра (View Area, V.A.)	214.2×162.2
Подсветка	LED
Яркость	300 nit
Пользовательский интерфейс и периферия

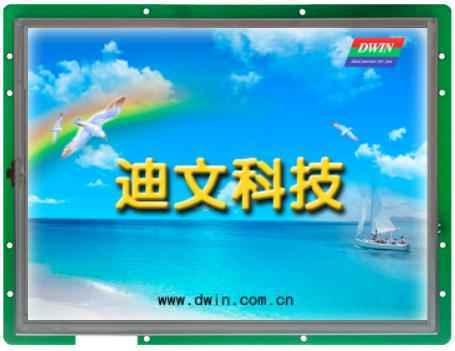

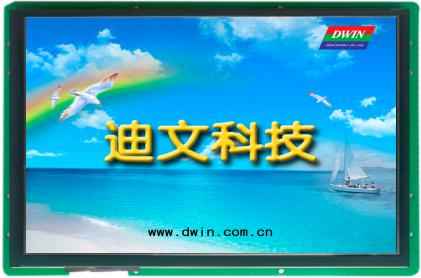

Периферия	DMG80600C104_03WN Зуммер, RTС (не приварен) / DMG80600C104_03WTR Резистивный сенсорный экран, зуммер, RTC (не приварен) / DMG80600C104_03WTC Емкостная сенсорная панель, Зуммер
Файлы
Инструкция	Загрузить
Инструкция
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Точка опоры коснитесь и перетащите
Твердость поверхности	6H
Срок жизни LED	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~15
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12В, подсветка включена, 330 мА. DMG80600C104_03WN: 330 мА DMG80600C104_03WTR: 330 мА. DMG80600C104_03WTC: 350 мА. VCC = +12В, подсветка выключена, 110 мА.
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30℃~80℃
Рабочая влажность	10%~90% относительной влажности

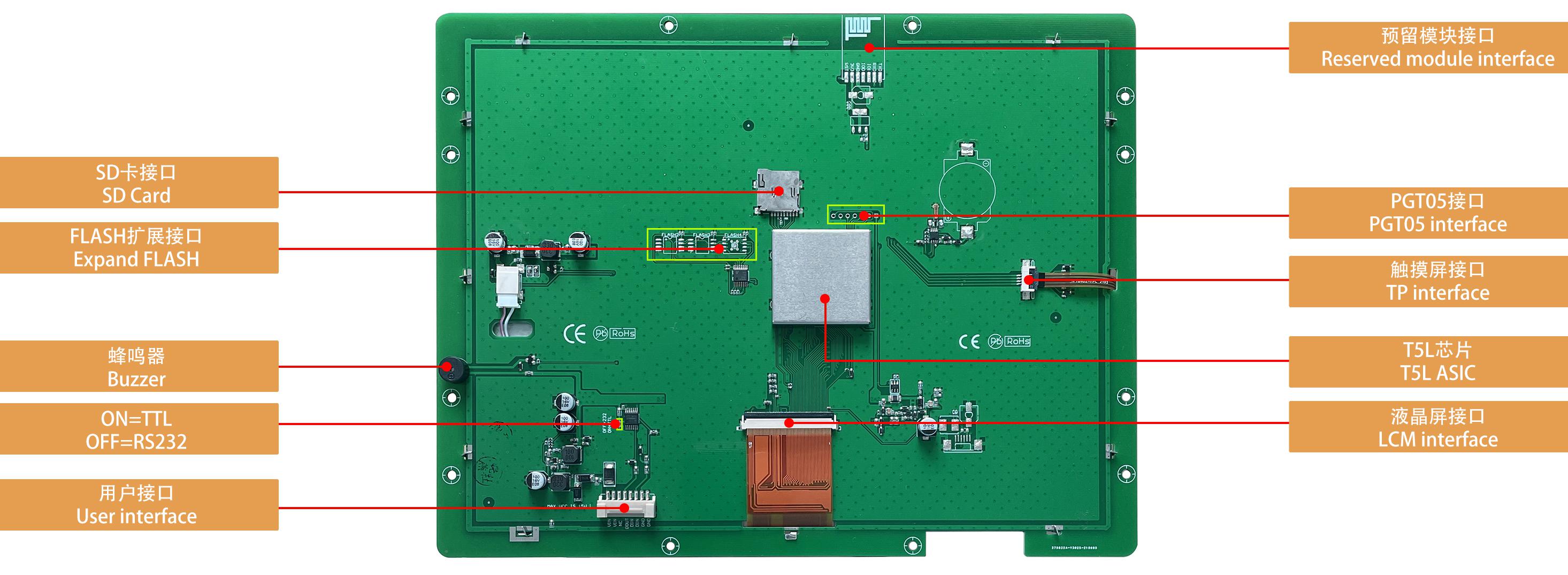

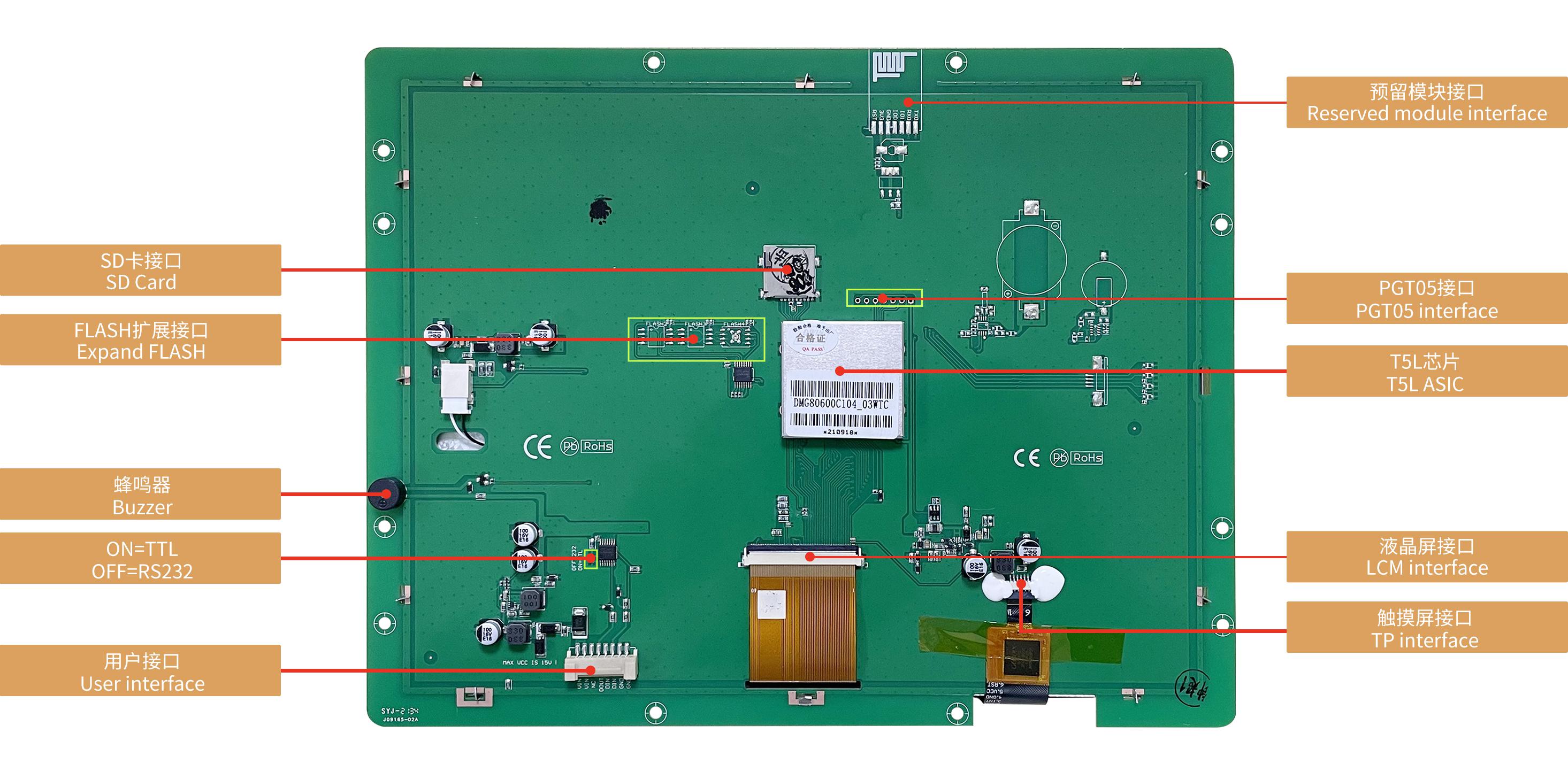

Интерфейс
LCM интерфейс	FPC60_0.5mm, интерфейс RGB
RTP интерфейс	4Pin_1.0mm
Скорость передачи данных	3150~3225600 бит/с
Выходное напряжение	Выход 1: Iout = 8 мА; 3.0~3.3 В. Выход 0: Iвых = -8 мА; 0~0.3 В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА; 2.7~3.3 В. Вход 0: Iin = -1 мА; 0~1.2 В.
Пользовательский интерфейс	Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12KByte/sUART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
Разъем	8Pin_2.0mm
Формат данных	UART2: N81
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Память
Flash расширение	Возможность расширения до 64 Мбайт БЕЗ флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт без флэш-памяти
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Информация об ASIC
ASIC T5L	T5L1
T5L1 ASIC	Разработан компанией DWIN.Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2021-11-05
Datasheet
Размеры
Размеры (ШxВxГ), мм	247.8×193.7×16.6
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG80600C104_03WTC
